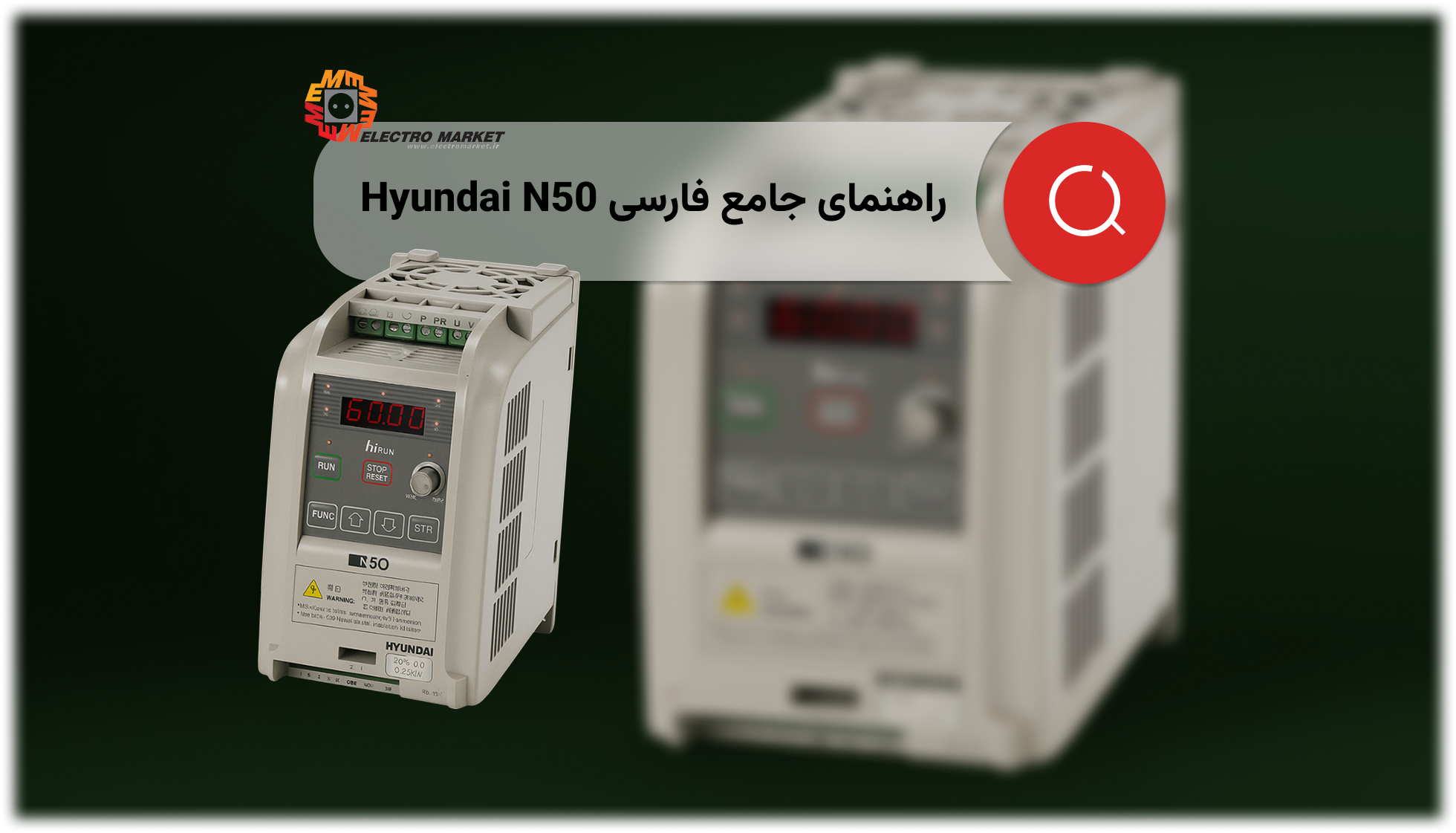

اینورتر Hyundai N50، تولید شرکت هیوندای کره جنوبی، ابزاری قدرتمند برای کنترل موتورهای صنعتی است. این درایو با برق ورودی تک‌فاز ۲۳۰ ولت کار می‌کند و توان آن در بازه ۰.۷۵ تا ۲.۲ کیلووات قرار دارد. با توجه به امکانات سخت‌افزاری شامل پنج ورودی دیجیتال، یک ورودی و یک خروجی آنالوگ، و همچنین یک خروجی دیجیتال از نوع ترانزیستور کلکتور باز، درایو N50 انعطاف‌پذیری قابل توجهی برای کاربردهای گوناگون فراهم می‌کند. برای دریافت مشاوره تخصصی در زمینه انتخاب و راه‌اندازی اینورترهای صنعتی و اطمینان از عملکرد بهینه سیستم، می‌توانید با کارشناسان مجرب الکترومارکت تماس بگیرید.

راهنمای سیم‌کشی اینورتر هیوندای N50

سیم‌کشی صحیح و ایمن برای عملکرد هر درایوی ضروری است. این راهنما به شما کمک می‌کند تا اتصالات برق و کنترل درایو Hyundai N50 را به درستی انجام دهید.

۱. سیم‌کشی برق (مدار قدرت)

این بخش به اتصالات ورودی و خروجی با ولتاژ بالا می‌پردازد. رعایت ایمنی در این مرحله حیاتی است.

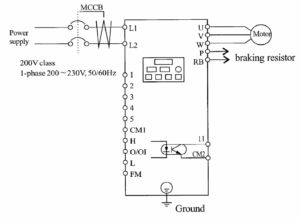

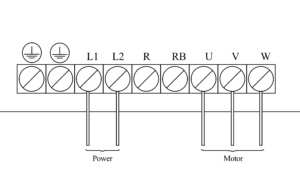

• ورودی برق (Input Power): درایو N50 با برق تک‌فاز ۲۳۰ ولت کار می‌کند. کابل فاز را به ترمینال L1/R و کابل نول را به ترمینال L2/S متصل کنید. حتماً کابل ارت (زمین) را به ترمینال PE یا GND وصل نمایید.

• خروجی موتور (Motor Output): خروجی سه فاز درایو برای اتصال به موتور است. کابل‌های موتور را به ترمینال‌های U، V و W درایو متصل کنید. مطمئن شوید که کابل ارت موتور نیز به ترمینال ارت درایو متصل است.

۲. سیم‌کشی کنترلی (مدار فرمان)

این بخش شامل اتصالات کم‌ولتاژ برای کنترل درایو است. برای جلوگیری از نویز، کابل‌های کنترلی را از کابل‌های برق جدا نگه دارید.

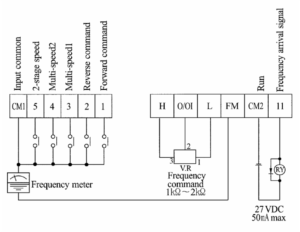

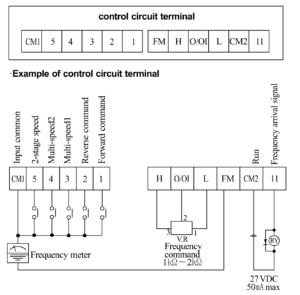

• ورودی‌های دیجیتال (Digital Inputs): درایو N50 دارای پنج ورودی دیجیتال (ترمینال‌های S1 تا S5) است. هر یک از این ورودی‌ها می‌تواند برای فرمان خاصی مانند راه‌اندازی (Run)، توقف (Stop)، تغییر جهت چرخش (Forward/Reverse)، یا انتخاب سرعت‌های چندگانه (Multi-speed) تنظیم شود.

• ورودی آنالوگ (Analog Input): این درایو یک ورودی آنالوگ دارد که می‌تواند برای دریافت سیگنال ولتاژ (۰ تا ۱۰ ولت) یا جریان (۴ تا ۲۰ میلی‌آمپر) پیکربندی شود. از این ورودی معمولاً برای تعیین مرجع سرعت یا فیدبک PID (مانند سنسور فشار یا دما) استفاده می‌شود.

• خروجی آنالوگ (Analog Output): خروجی آنالوگ (ترمینال FM) معمولاً برای مانیتورینگ پارامترهای مختلف درایو مانند فرکانس یا جریان خروجی به سیستم‌های کنترلی خارجی مورد استفاده قرار می‌گیرد.

• خروجی دیجیتال (Digital Output): خروجی دیجیتال درایو از نوع ترانزیستور کلکتور باز است که می‌تواند وضعیت‌های مختلف درایو (مانند در حال کار بودن، بروز خطا یا آماده به کار بودن) را به یک رله یا PLC خارجی اعلام کند.

۳. نکات ایمنی و مهم در سیم‌کشی

• قطع برق: قبل از هرگونه اتصال سیم‌کشی، حتماً برق ورودی را به طور کامل قطع کنید.

• سیم مناسب: از سایز کابل مناسب با جریان نامی درایو و موتور استفاده کنید.

• اتصال زمین: اتصال صحیح و محکم کابل ارت به بدنه درایو و موتور برای حفاظت از افراد و تجهیزات، الزامی است.

• جداسازی کابل‌ها: کابل‌های قدرت (ورودی و خروجی) و کابل‌های کنترلی را به صورت جداگانه و با فاصله از یکدیگر عبور دهید تا از تداخل الکترومغناطیسی جلوگیری شود.

برای اطمینان از صحت سیم‌کشی و راه‌اندازی ایمن و استاندارد، توصیه می‌شود از یک متخصص برق صنعتی کمک بگیرید. کارشناسان ما در الکترومارکت آماده ارائه خدمات نصب و راه‌اندازی اینورتر هیوندای N50 هستند.

معرفی صفحه کنترل (کی‌پد) درایو N50

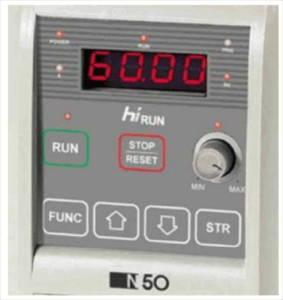

کی‌پد این اینورتر به عنوان رابط اصلی کاربری، شامل یک نمایشگر چهار رقمی LED، شش کلید کنترلی، هفت چراغ نمایشگر کوچک و یک پتانسیومتر برای تنظیم سرعت است. کلیدهای اصلی شامل Run و RESET/STOP هستند که به ترتیب برای اجرای دستور حرکت، توقف و همچنین پاک کردن خطاهای درایو مورد استفاده قرار می‌گیرند. پتانسیومتر روی کی‌پد نیز امکان تغییر آسان سرعت را فراهم می‌کند. علاوه بر این، چهار کلید Func، STR، کلید جهت بالا و کلید جهت پایین برای دسترسی به پارامترها و ویرایش مقادیر آن‌ها طراحی شده‌اند. از کلیدهای جهت بالا و پایین می‌توان برای تغییر فرکانس در حالت کاربری محلی (Local) نیز استفاده کرد.

ساختار پارامترها و نحوه دسترسی

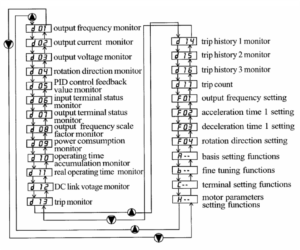

پارامترهای اینورتر N50 در گروه‌های مختلفی دسته‌بندی شده‌اند که هر گروه وظیفه خاصی را بر عهده دارد. با فشردن کلید Func، وارد منوی اصلی پارامترها می‌شوید و عبارت d01 روی نمایشگر ظاهر می‌شود. با استفاده از کلید جهت پایین، می‌توانید در بین گروه‌های پارامتری جابجا شوید. ترتیب گروه‌ها به صورت H--، C--، b--، A--، F-- و در نهایت d-- است.

برای ورود به یک گروه خاص، مثلاً گروه A--، پس از رسیدن به آن، کلید Func را فشار دهید. نمایشگر، اولین پارامتر از آن گروه، یعنی A01 را نشان می‌دهد. با کلیدهای جهت بالا و پایین، می‌توانید بین پارامترهای گروه مورد نظر حرکت کنید.

برای ویرایش یک پارامتر، پس از پیدا کردن آن، دوباره کلید Func را فشار دهید تا مقدار عددی آن نمایش داده شود. حالا با کلیدهای جهت بالا و پایین، می‌توانید مقدار را تغییر دهید. برای ذخیره مقدار جدید، کلید STR را فشار دهید. اگر به جای آن، کلید Func را بزنید، بدون ذخیره‌سازی از پارامتر خارج خواهید شد و دوباره به منوی گروه A-- باز خواهید گشت.

مرور گروه‌های پارامتری درایو N50 هیوندای

اینورتر N50 پارامترهای خود را در چند گروه کلیدی دسته‌بندی کرده است تا دسترسی و تنظیم آن‌ها آسان‌تر باشد.

گروه d (پارامترهای نظارتی)

پارامترهای این گروه که از d01 تا d17 را شامل می‌شوند، مقادیر متغیرهای درایو مانند ولتاژ، جریان، توان، سرعت و فرکانس را به صورت لحظه‌ای نمایش می‌دهند. این پارامترها فقط برای مشاهده بوده و قابلیت ویرایش ندارند. برای مشاهده فرکانس خروجی در پارامتر d01، کافی است کلید Func را فشار دهید.

گروه F (تنظیمات اصلی)

در این گروه، شما می‌توانید نحوه تنظیم فرکانس کاری درایو، نرخ شتاب‌گیری و کاهش سرعت، و جهت چرخش موتور را مشخص کنید.

گروه A (کنترل‌های پیشرفته)

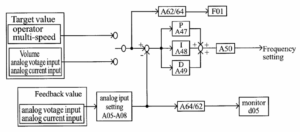

پارامترهای این گروه برای تنظیمات پیچیده‌تر درایو مانند مرجع فرمان، مرجع انتخاب سرعت، منحنی‌های ولتاژ/فرکانس، ترمز DC و تنظیمات کنترل‌کننده PID استفاده می‌شوند.

گروه b (حفاظت و ریست)

پارامترهای این گروه شامل تنظیمات مربوط به بازگشت به تنظیمات کارخانه، فرکانس حامل (کریر)، عملکرد اضافه‌بار و حفاظت حرارتی است.

گروه C (تنظیمات ورودی و خروجی)

در این گروه، عملکرد ورودی‌ها و خروجی‌های دیجیتال تعریف می‌شود.

گروه H (موتور و اتوتیون)

پارامترهای مرتبط با موتور و فرآیند اتوتیون (تنظیم خودکار) در این گروه قرار دارند.

کدهای خطای درایو Hyundai N50

در جدول زیر، کدهای خطا به همراه توضیحات کامل آن‌ها و دلایل احتمالی آورده شده است.

نکته مهم: پس از برطرف کردن علت اصلی خطا، برای پاک کردن آن می‌توانید کلید RESET/STOP را روی کی‌پد فشار دهید. اگر خطا خودکار برطرف نمی‌شود، بررسی کنید که پارامتر مربوط به ریست خودکار (b01) به درستی تنظیم شده باشد.

اگر برای عیب‌یابی و رفع این خطاها به راهنمایی بیشتری نیاز دارید، می‌توانید با کارشناسان الکترومارکت تماس بگیرید تا به صورت تخصصی شما را راهنمایی کنند.

بازگرداندن به تنظیمات کارخانه

برای بازگشت به تنظیمات کارخانه در درایو N50، ابتدا پارامتر b13 را بر روی عدد مربوط به کشور مورد نظر (مثلاً ۱ برای اروپا و بین‌الملل) تنظیم کنید. سپس مقدار پارامتر b12 را روی ۱ قرار دهید. با این کار، تمامی پارامترهای درایو به مقادیر پیش‌فرض کارخانه‌ای باز خواهند گشت.

تنظیم فرکانس صفر (Zero Speed)

فرکانس صفر با استفاده از پارامتر F01 قابل تنظیم است. این فرکانس را می‌توان با کلیدهای جهت بالا و پایین روی کی‌پد تغییر داد. ابتدا وارد منوی پارامترها شده و پارامتر F01 را پیدا کنید. کلید Func را فشار دهید تا مقدار فرکانس نمایش داده شود. سپس با کلیدهای جهت، مقدار را ویرایش کرده و کلید STR را برای ذخیره فشار دهید. همچنین می‌توانید این مقدار را با استفاده از پتانسیومتر روی کی‌پد نیز تغییر دهید.

الکترومارکت همواره در تلاش است تا با ارائه چنین راهنماهای کاملی، به نصابان و تکنسین‌های آسانسور کمک کند تا بهترین عملکرد را از تجهیزات خود داشته باشند. همچنین، برای نیازهای مربوط به تعمیرات انواع درایو و تامین قطعات یدکی، می‌توانید با کارشناسان مجرب ما در الکترومارکت تماس بگیرید. ما با ارائه خدمات تخصصی در زمینه تعمیر و نگهداری، طول عمر و کارایی درایوهای شما را تضمین می‌کنیم.

تیم فنی الکترومارکت با ارائه مشاوره تخصصی و خدمات تعمیرات انواع درایو، آمادگی دارد تا در اجرای پروژه‌های صنعتی شما همراه باشد. جهت ارتباط با ما به صفحه تماس با ما مراجعه فرمایید.
