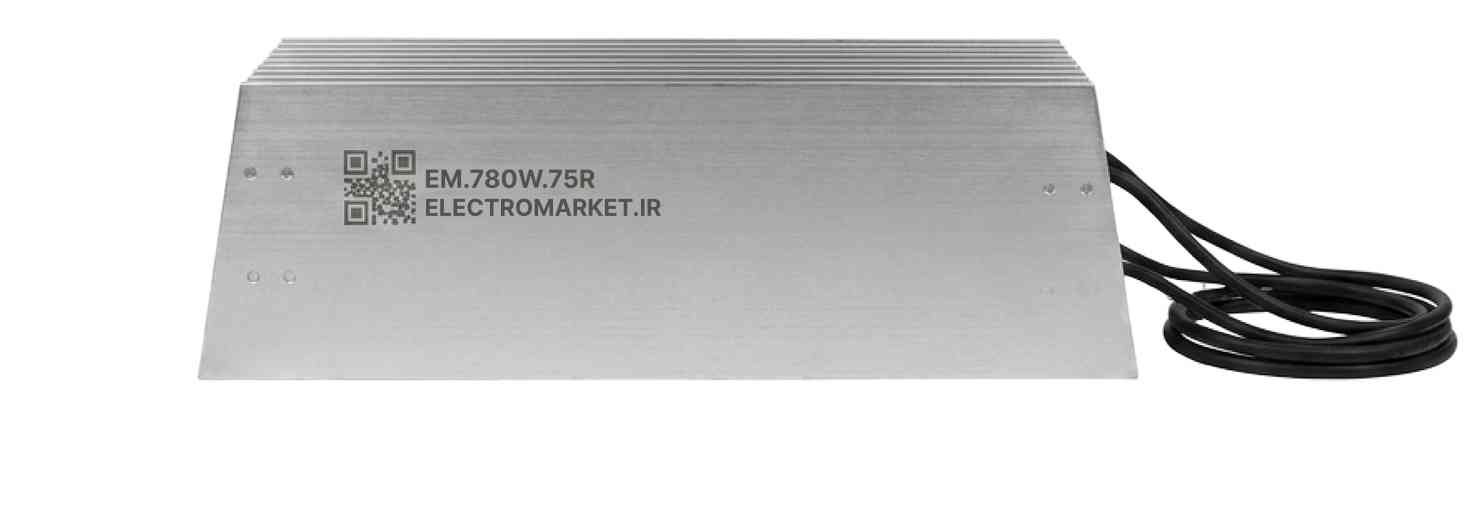

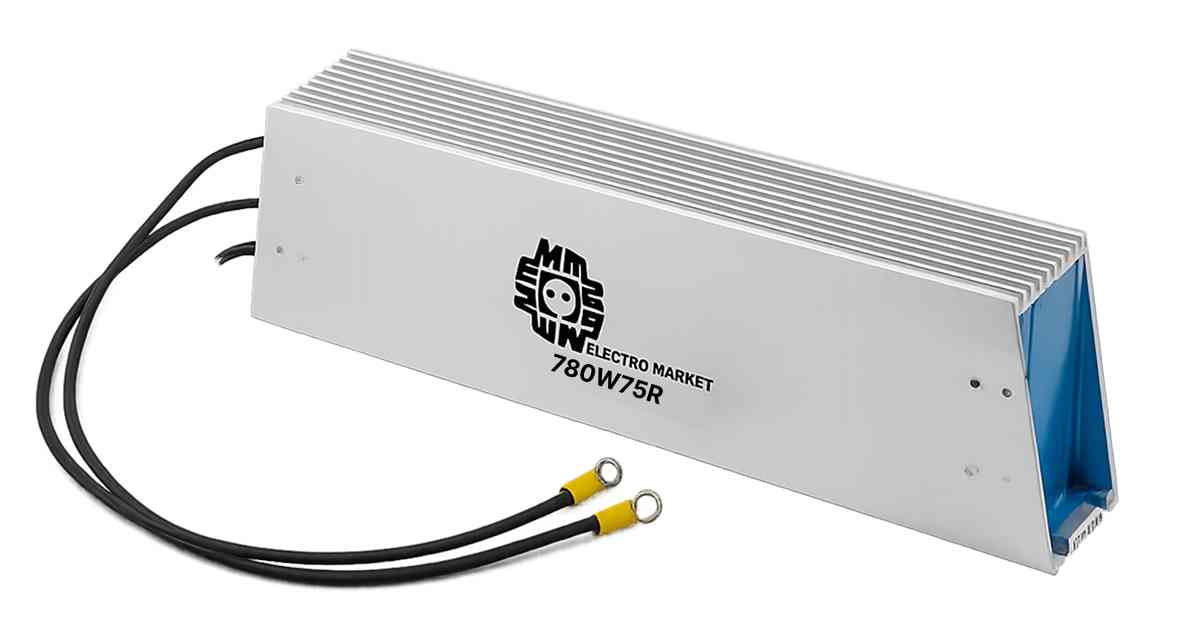

مقاومت ترمز 780 وات 75 اهم آلومینیومی الکترومارکت – مدل EM780W75R

معرفی مقاومت ترمز 780 وات 75 اهم (EM780W75R)

مقاومت ترمز 780 وات 75 اهم آلومینیومی الکترومارکت، یکی از تجهیزات کلیدی برای کنترل انرژی برگشتی در سیستم‌های مبتنی بر اینورتر است. در بارهایی با اینرسی بالا یا حرکات عمودی، توقف سریع الکتروموتور باعث می‌شود موتور در حالت ژنراتوری قرار گرفته و ولتاژ لینک دی‌سی اینورتر افزایش یابد. این مقاومت پرتوان، انرژی اضافه را دریافت کرده و به شکل ایمن به حرارت تبدیل می‌کند تا از خطای اضافه ولتاژ (Overvoltage) و توقف سیستم جلوگیری شود.

طراحی بدنه و ابعاد استاندارد

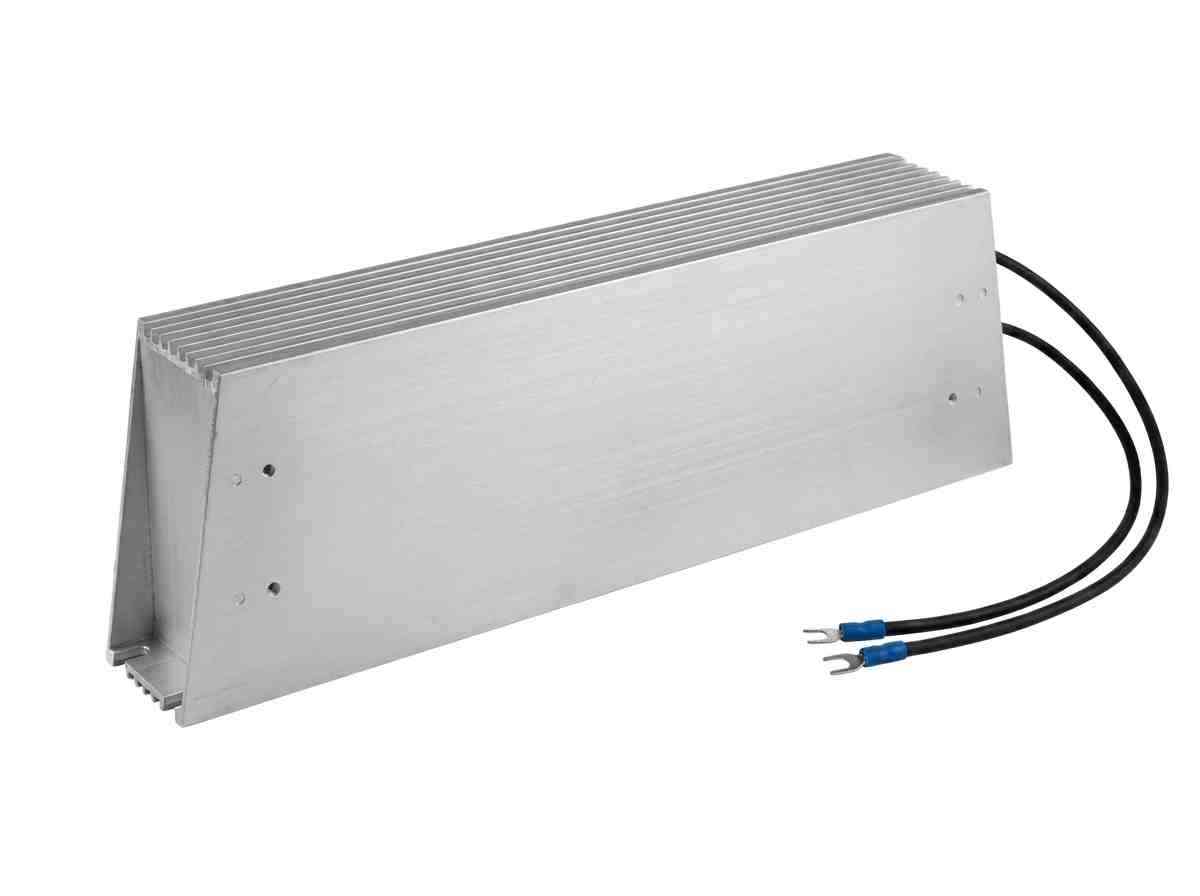

ساختار بیرونی این قطعه از آلومینیوم اکسترود شده ساخته شده است. شیارهای تعبیه‌شده (فین‌ها) روی بدنه این مقاومت، سطح تماس آن را با هوای محیط به حداکثر رسانده و باعث می‌شوند توان ۷۸۰ وات به شکل مؤثری دفع شود. مدل EM780W75R با ابعاد مهندسی و ثابت طول ۲۵۰ میلی‌متر، عرض ۵۰ میلی‌متر و ارتفاع ۱۱۰ میلی‌متر طراحی شده است که نصب آن را در داخل یا خارج تابلوهای برق صنعتی بسیار آسان می‌سازد.

دقت در انتخاب مقاومت

در مدارهای الکتریکی، میزان توان مصرفی با مجذور ولتاژ رابطه مستقیم و با مقدار مقاومت رابطه معکوس دارد (توان مصرفی برابر است با ولتاژ به توان دو، تقسیم بر مقدار مقاومت). به همین دلیل، انتخاب دقیق مقاومت با ظرفیت ۷۵ اهم برای درایوهایی که این مقدار را در کاتالوگ خود پیشنهاد داده‌اند الزامی است. استفاده از مقاومتی با اهم پایین‌تر، باعث کشیده شدن جریان بیش از حد مجاز شده و ترانزیستور ترمز اینورتر را از بین می‌برد.

کاربردهای اصلی

• انواع جرثقیل‌های سقفی و بالابرهای صنعتی
• سیستم‌های آسانسوری با توان متناسب
• دستگاه‌های پرس و ماشین‌افزارهای سنگین
• نوار نقاله‌های صنعتی شیب‌دار
