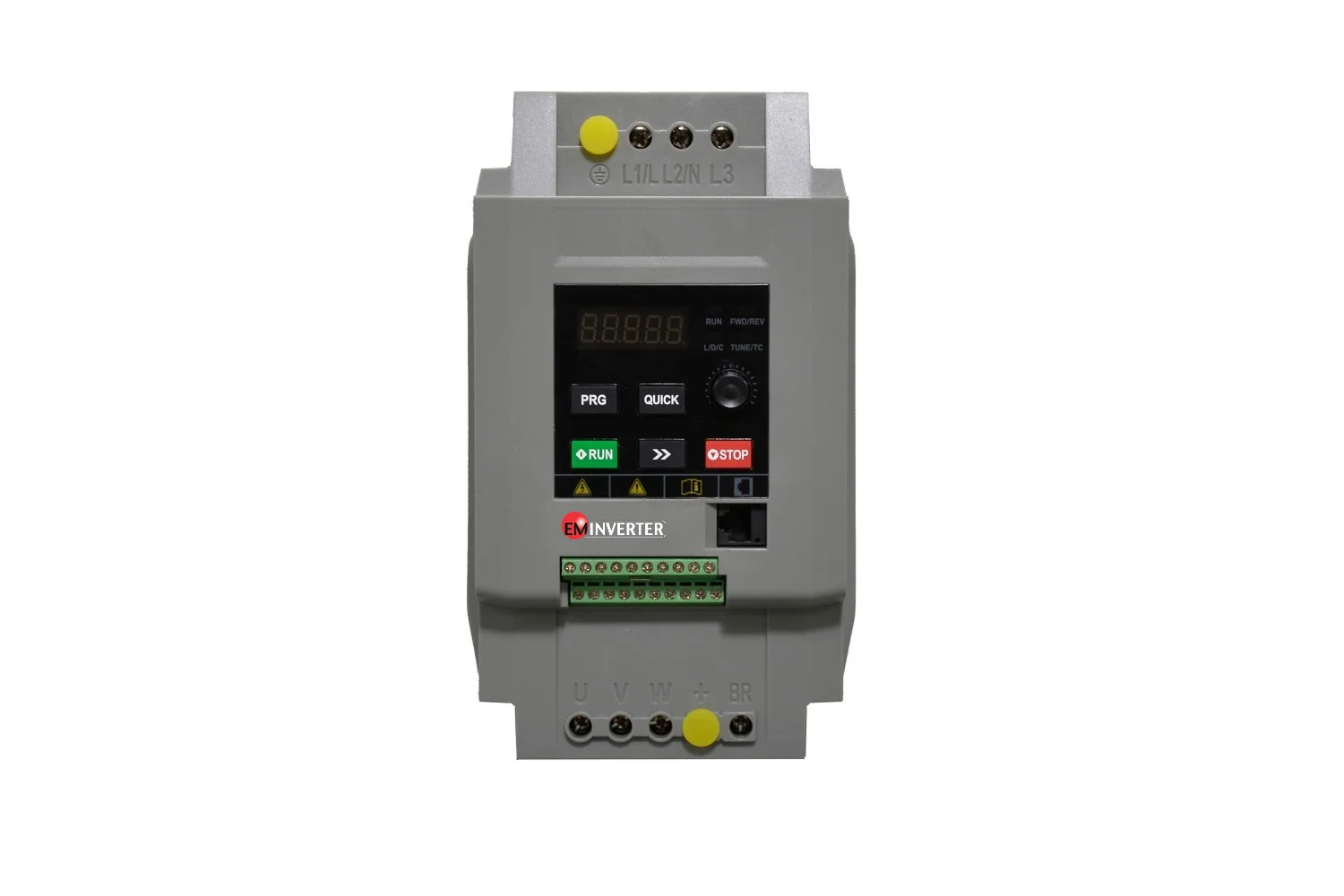

اینورتر 11 کیلووات سه فاز EM600P الکترومارکت

اینورتر 11 کیلووات سه فاز EM600P یکی از مدل‌های سری EM600P الکترومارکت است که برای کنترل سرعت و عملکرد موتورهای الکتریکی سه فاز در کاربردهای صنعتی مورد استفاده قرار می‌گیرد. این مدل برای پروژه‌هایی که به درایو با توان 11 کیلووات نیاز دارند قابل بررسی است و از روش‌های کنترلی V/F و کنترل برداری بدون سنسور SVC پشتیبانی می‌کند.

در کنار کنترل دور موتور، امکاناتی مانند تنظیم زمان شتاب‌گیری و کاهش سرعت، کنترل PID، PLC داخلی، حالت JOG، ترمز DC، تقویت گشتاور و محدودسازی جریان در این سری در نظر گرفته شده است. این قابلیت‌ها امکان تنظیم عملکرد موتور متناسب با نیاز سیستم را فراهم می‌کنند؛ انتخاب نهایی دستگاه نیز باید با توجه به جریان نامی موتور و شرایط واقعی بار انجام شود.

کنترل V/F و SVC

یکی از ویژگی‌های اصلی سری EM600P، پشتیبانی از دو روش کنترلی V/F و SVC است. در روش V/F، نسبت ولتاژ به فرکانس برای کنترل عملکرد موتور تنظیم می‌شود. این روش برای بسیاری از کاربردهای عمومی کنترل دور قابل استفاده است.

روش SVC یا کنترل برداری بدون سنسور نیز در این سری پشتیبانی می‌شود و برای کاربردهایی که به کنترل مناسب‌تر موتور و گشتاور نیاز دارند، قابل بررسی است. حداکثر فرکانس اعلام‌شده برای حالت SVC برابر با 600 هرتز و برای حالت V/F برابر با 1200 هرتز است.

رزولوشن دیجیتال فرکانس در سری EM600P برابر با 0.01 هرتز است و زمان شتاب‌گیری و کاهش سرعت از 0 تا 3000 ثانیه قابل تنظیم خواهد بود. همچنین امکان استفاده از منحنی S شکل برای تنظیم روند تغییر سرعت وجود دارد. تنظیمات مناسب باید بر اساس مشخصات موتور و نیاز فرآیند انجام شوند.

امکانات کنترلی و عملکردی

اینورتر 11 کیلووات EM600P از امکانات کنترلی متنوعی برخوردار است که به مدیریت عملکرد موتور و ارتباط با سیستم فرمان کمک می‌کنند. مهم‌ترین قابلیت‌های معرفی‌شده برای این سری عبارت‌اند از:

• کنترل V/F
• کنترل برداری بدون سنسور SVC
• کنترل PID
• PLC داخلی 16 مرحله‌ای
• حالت JOG
• ترمز DC
• تقویت گشتاور
• کنترل و محدودسازی گشتاور
• تنظیم خودکار ولتاژ AVR
• محدودکننده سریع جریان
• منحنی شتاب و توقف S شکل
• تایمر قابل تنظیم تا 65535 ساعت

وجود PLC داخلی 16 مرحله‌ای امکان تعریف توالی‌های کاری را در کاربردهای متناسب فراهم می‌کند. همچنین قابلیت PID می‌تواند در سیستم‌هایی که به کنترل بر اساس یک متغیر فرآیندی نیاز دارند، مورد استفاده قرار گیرد. نحوه استفاده از این امکانات به طراحی سیستم و تنظیمات انجام‌شده بستگی دارد.

ابعاد و ساختار فیزیکی

ابعاد اینورتر 11 کیلووات سه فاز EM600P برابر با 228 × 135 × 166 میلی‌متر است. هنگام طراحی تابلو برق باید علاوه بر اندازه بدنه، فضای لازم برای گردش هوا، سیم‌کشی، دسترسی به ترمینال‌ها و رعایت فاصله‌های نصب توصیه‌شده در دفترچه راهنما در نظر گرفته شود.

ورودی‌ها و خروجی‌های کنترلی

برای اتصال به تجهیزات فرمان و کنترل، سری EM600P دارای 4 ورودی دیجیتال است. ورودی AI1 نیز می‌تواند به‌عنوان ورودی دیجیتال مورد استفاده قرار گیرد و امکان دریافت سیگنال آنالوگ ولتاژی یا جریانی را دارد.

در بخش خروجی، خروجی پالس با سرعت بالا، خروجی رله و خروجی آنالوگ در نظر گرفته شده است. خروجی آنالوگ طبق مشخصات سری از حالت‌های 0 تا 20 میلی‌آمپر یا 0 تا 10 ولت پشتیبانی می‌کند. همچنین ارتباط سریال Modbus برای ارتباط با تجهیزات و سیستم‌های کنترلی در ساختار این سری وجود دارد.

پیش از سیم‌بندی ورودی‌ها و خروجی‌ها، باید نقشه ترمینال‌ها و دستورالعمل مدل دقیق بررسی شود تا اتصالات متناسب با نوع سیگنال و روش کنترل انتخاب شوند.

حفاظت‌های اینورتر 11 کیلووات

برای مدیریت شرایط غیرعادی و کمک به محافظت از دستگاه، سری EM600P از عملکردهای حفاظتی مختلفی پشتیبانی می‌کند. این موارد شامل حفاظت در برابر اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار است.

کاربردهای اینورتر سه فاز EM600P

سری EM600P برای استفاده در حوزه‌های صنعتی مختلفی از جمله متالورژی، معدن، سیمان، نفت، پروژه‌های شهری، ماشین‌ابزار، صنایع لاستیک و پلاستیک، لجستیک، تهویه مطبوع و ماشین‌آلات ساختمانی معرفی شده است.

در پروژه‌هایی که به کنترل دور موتور سه فاز با توان 11 کیلووات نیاز دارند، این مدل را می‌توان بر اساس توان و جریان نامی موتور، نوع بار و شرایط کاری بررسی کرد. انتخاب درایو باید با مشخصات پلاک موتور و الزامات واقعی سیستم مطابقت داشته باشد؛ به‌ویژه در کاربردهایی که به گشتاور راه‌اندازی یا اضافه‌بار مشخص نیاز دارند.

مقایسه با سایر مدل‌های سری EM600P

اگر برای پروژه خود به توان پایین‌تری نیاز دارید، اینورتر 7.5 کیلووات سه فاز EM600P را بررسی کنید. این مدل در همان خانواده قرار دارد و امکان مقایسه توان و مشخصات فنی را فراهم می‌کند.

برای مقایسه با یک مدل دیگر در توان پایین‌تر، صفحه اینورتر 5.5 کیلووات سه فاز EM600P نیز در دسترس است.

اگر منبع تغذیه پروژه تک فاز است، باید مدل متناسب با برق ورودی انتخاب شود. برای بررسی تفاوت نوع تغذیه، می‌توانید صفحه اینورتر 7.5 کیلووات تک فاز EM600P را نیز مشاهده کنید و پیش از سفارش، سازگاری مدل با موتور و منبع تغذیه را بررسی کنید.

مقاومت ترمز برای سیستم‌های دارای اینورتر

در سیستم‌هایی که موتور هنگام کاهش سرعت انرژی را به سمت درایو بازمی‌گرداند، به‌ویژه در کاربردهای دارای توقف‌های متوالی یا کاهش سرعت سریع، بررسی نحوه مدیریت انرژی برگشتی اهمیت دارد. با توجه به مشخصات درایو، موتور و شرایط کاری، ممکن است استفاده از تجهیزات ترمز مناسب موردنیاز باشد.

برای بررسی محصولات مرتبط می‌توانید به دسته‌بندی مقاومت ترمز الکترومارکت مراجعه کنید. همچنین برای پروژه‌هایی که به واحد ترمز نیاز دارند، دسته‌بندی یونیت ترمز در سایت قابل بررسی است.

انتخاب مقاومت ترمز یا یونیت ترمز باید بر اساس مشخصات فنی درایو، نوع بار و الزامات توقف انجام شود؛ این تجهیزات برای تمام کاربردها الزاماً موردنیاز نیستند.

گارانتی اینورتر 11 کیلووات EM600P

سوالات متداول

اینورتر 11 کیلووات EM600P سه فاز است؟

بله. این مدل از سری سه فاز EM600P است و محدوده ولتاژ ورودی اعلام‌شده برای آن 380 تا 480 ولت است.

جریان ورودی و خروجی اینورتر 11 کیلووات چقدر است؟

طبق جدول فنی سری EM600P، جریان ورودی مدل 11 کیلووات 26 آمپر و جریان خروجی آن 25 آمپر است.

این مدل از چه روش‌های کنترلی پشتیبانی می‌کند؟

اینورتر EM600P از کنترل V/F و کنترل برداری بدون سنسور SVC پشتیبانی می‌کند.

ابعاد اینورتر 11 کیلووات سه فاز چقدر است؟

ابعاد اعلام‌شده برای دستگاه 228 × 135 × 166 میلی‌متر است.

گارانتی اینورتر 11 کیلووات EM600P چقدر است؟

این محصول دارای 2 سال گارانتی تعویض است.
