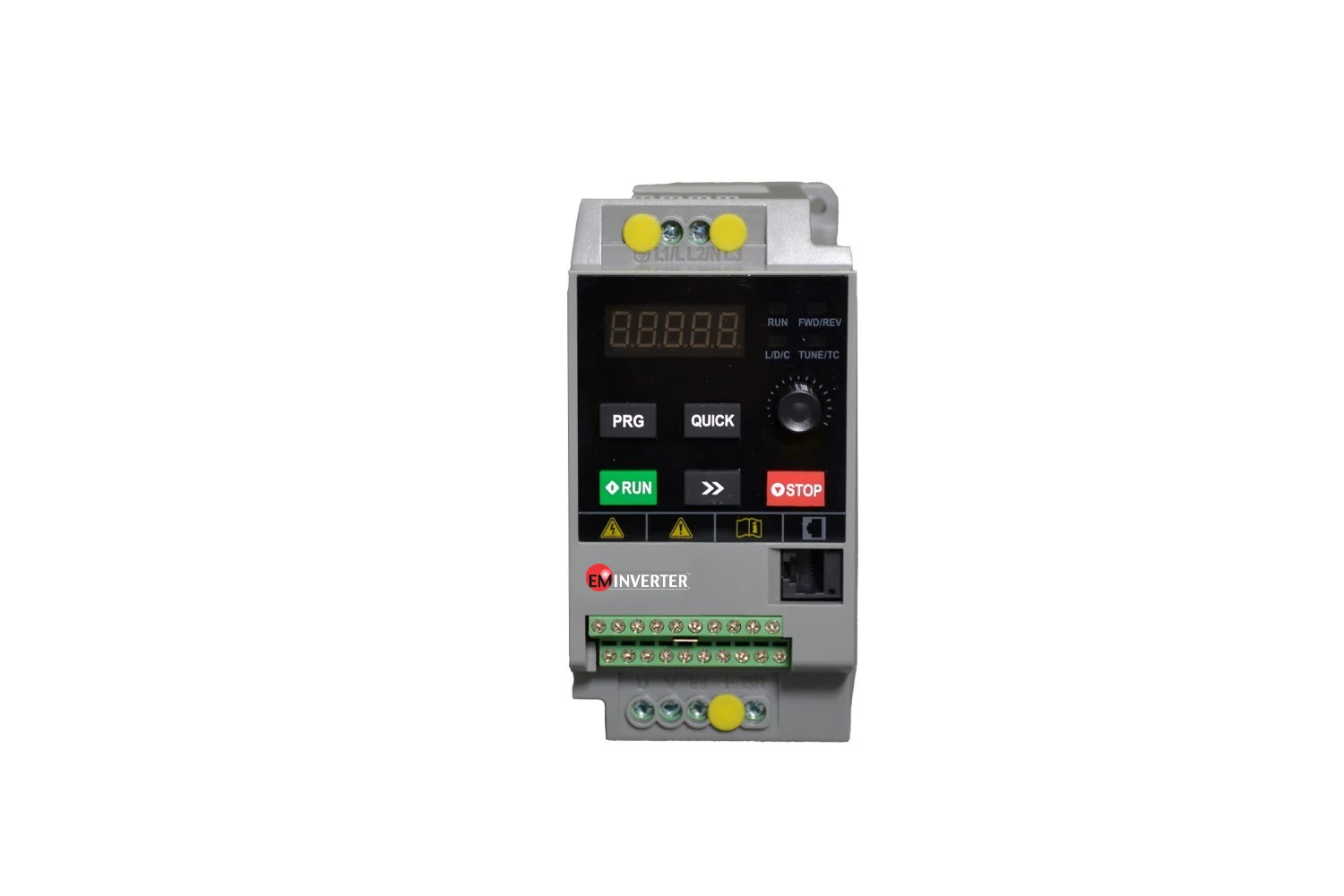

اینورتر 0.4 کیلووات تک فاز EM600P الکترومارکت

اینورتر 0.4 کیلووات تک فاز EM600P یکی از مدل‌های کم‌توان سری EM600P الکترومارکت است که با ورودی 220 ولت تک‌فاز و توان موتور 0.4 کیلووات، برای کنترل فرکانس و سرعت موتورهای الکتریکی مورد استفاده قرار می‌گیرد. این مدل با برخورداری از کنترل SVC و V/F، امکان تنظیم و کنترل مناسب موتور را در طیف مختلفی از کاربردهای صنعتی و اتوماسیون فراهم می‌کند.

سری EM600P یک درایو فرکانس متغیر با مجموعه‌ای از قابلیت‌های کنترلی و حفاظتی است و در کنار کنترل سرعت موتور، امکاناتی مانند PID داخلی، PLC ساده، کنترل چندمرحله‌ای، تنظیم شتاب و کاهش سرعت، ترمز DC و ارتباط Modbus را در اختیار کاربر قرار می‌دهد. مدل 0.4 کیلووات این سری با جریان خروجی 2.3 آمپر، کوچک‌ترین مدل تک‌فاز معرفی‌شده در این خانواده است.

اینورتر 0.4 کیلووات تک فاز EM600P چیست؟

اینورتر یا درایو فرکانس متغیر، تجهیزی برای کنترل عملکرد موتور الکتریکی از طریق تغییر فرکانس و ولتاژ خروجی است. در مدل EM600P 0.4kW، ورودی برق به صورت 220 ولت تک‌فاز در نظر گرفته شده و خروجی برای راه‌اندازی موتور سه‌فاز مطابق مشخصات اینورتر فراهم می‌شود.

یکی از مزیت‌های استفاده از اینورتر، امکان کنترل سرعت موتور به جای استفاده از روش‌های ساده روشن و خاموش کردن است. کاربر می‌تواند از طریق کانال‌های فرمان و منابع فرکانس تعریف‌شده در اینورتر، نحوه کنترل موتور را متناسب با سیستم انتخاب کند.

در صورتی که توان موردنیاز موتور بیشتر از 0.4 کیلووات باشد، بهتر است مدل متناسب با توان و جریان موتور انتخاب شود. برای مثال، اینورتر 0.75 کیلووات تک فاز EM600P مدل بعدی این خانواده برای رده توان بالاتر است.

مشخصات فنی اینورتر 0.4 کیلووات EM600P

مدل	2S-0.4GB
توان موتور	0.4 کیلووات
ولتاژ ورودی	220 ولت تک‌فاز
محدوده ولتاژ ورودی	15%- تا 20%+
جریان ورودی	5.4 آمپر
جریان خروجی	2.3 آمپر
روش کنترل	SVC و V/F
فرکانس خروجی در SVC	0 تا 600 هرتز
فرکانس خروجی در V/F	0 تا 1200 هرتز
فرکانس کریر	1 تا 15 کیلوهرتز
رزولوشن دیجیتال فرکانس	0.01 هرتز
گارانتی	2 سال گارانتی تعویض

کنترل برداری SVC و کنترل V/F

اینورتر EM600P از دو روش اصلی SVC و V/F برای کنترل موتور پشتیبانی می‌کند. کنترل برداری بدون سنسور یا SVC امکان کنترل پیشرفته‌تر موتور را فراهم می‌کند و طبق مشخصات سری، محدوده فرکانس آن از 0 تا 600 هرتز است.

در روش V/F نیز فرکانس خروجی می‌تواند در محدوده 0 تا 1200 هرتز تنظیم شود. علاوه بر این، EM600P از منحنی‌های V/F خطی، چندنقطه‌ای و مربعی پشتیبانی می‌کند تا امکان تنظیم رفتار خروجی متناسب با نیاز سیستم فراهم شود.

قابلیت تنظیم دقیق فرکانس و شتاب موتور

یکی از قابلیت‌های مهم EM600P امکان تنظیم فرکانس با رزولوشن دیجیتال 0.01 هرتز است. منابع مختلفی برای دریافت فرمان فرکانس در نظر گرفته شده‌اند که شامل تنظیم دیجیتال، ورودی آنالوگ، پالس و ارتباط سریال می‌شوند.

اینورتر همچنین امکان تنظیم زمان شتاب‌گیری و کاهش سرعت را فراهم می‌کند. چهار نوع زمان شتاب و کاهش سرعت در نظر گرفته شده و زمان آن‌ها می‌تواند در محدوده 0 تا 3000 ثانیه تنظیم شود. قابلیت شتاب و کاهش سرعت S-Curve نیز در این سری وجود دارد.

قابلیت‌های کنترلی و کاربردی EM600P

مدل 0.4 کیلووات علاوه بر کنترل پایه موتور، از مجموعه‌ای از امکانات کنترلی سری EM600P بهره می‌برد. وجود این قابلیت‌ها باعث می‌شود اینورتر بتواند در سیستم‌هایی که به کنترل فرکانس، فرمان‌های چندمرحله‌ای یا کنترل خودکار نیاز دارند، مورد استفاده قرار گیرد.

• کنترل برداری بدون سنسور SVC
• کنترل V/F
• PID داخلی
• PLC ساده و کنترل چندمرحله‌ای تا 16 مرحله
• تنظیم شتاب و کاهش سرعت
• ترمز DC
• JOG
• AVR
• کنترل محدودکننده جریان
• کنترل از طریق صفحه‌کلید، ترمینال و ارتباط سریال
• پشتیبانی از Modbus
• قابلیت کنترل زمان‌بندی
• قابلیت تنظیم منابع مختلف فرمان و فرکانس

حفاظت‌ها و عملکرد ایمن اینورتر

EM600P دارای مجموعه‌ای از حفاظت‌های داخلی برای شناسایی شرایط خطا است. طبق مشخصات فنی سری، حفاظت‌هایی مانند تشخیص اتصال کوتاه موتور، خطای فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار و افزایش دما در این خانواده در نظر گرفته شده است.

همچنین هنگام نصب باید اتصال صحیح ارت، سیم‌کشی صحیح ورودی و خروجی و الزامات ایمنی مربوط به مدار DC رعایت شود. ورودی برق نباید به ترمینال‌های خروجی U/V/W متصل شود و پیش از انجام سیم‌کشی پس از قطع برق، باید زمان کافی برای تخلیه انرژی ذخیره‌شده در مدار DC در نظر گرفته شود.

ورودی‌ها و خروجی‌های کنترلی

در بخش کنترل EM600P، ورودی‌ها و خروجی‌های مختلفی برای اتصال به تجهیزات فرمان و سیستم‌های اتوماسیون در نظر گرفته شده است. این مجموعه شامل ورودی‌های دیجیتال، ورودی آنالوگ، خروجی آنالوگ، خروجی پالس و رله است.

ورودی آنالوگ AI1 امکان دریافت سیگنال ولتاژ یا جریان را دارد و ورودی‌های دیجیتال نیز برای دریافت فرمان‌های کنترلی استفاده می‌شوند. همچنین از طریق ارتباط سریال می‌توان پارامترهای عملکردی و وضعیت اینورتر را در سیستم کنترل مرکزی مدیریت کرد.

ارتباط Modbus در EM600P

سری EM600P از ارتباط Modbus برای ارتباط با سیستم‌های کنترلی پشتیبانی می‌کند. این قابلیت امکان خواندن و نوشتن پارامترها و همچنین دریافت وضعیت و اطلاعات خطا را در یک سیستم کنترل مرکزی فراهم می‌کند.

به همین دلیل اینورتر می‌تواند در کنار کنترل محلی، در ساختارهای اتوماسیون صنعتی که نیاز به ارتباط میان درایو و تجهیزات کنترلی دارند نیز مورد استفاده قرار گیرد.

مقاومت ترمز و تجهیزات جانبی

در صورت نیاز سیستم به ترمز مقاومتی، EM600P امکان اتصال مقاومت ترمز از طریق ترمینال‌های مربوط به مدار ترمز را دارد. انتخاب مقاومت ترمز باید مطابق مشخصات اینورتر و شرایط واقعی کار انجام شود و نباید بدون بررسی فنی، مقدار مقاومت انتخاب شود.

سری EM600P همچنین از تجهیزات جانبی مانند پنل‌های LED و LCD، پنل خارجی، کابل رابط و تجهیزات مرتبط با صفحه‌کلید پشتیبانی می‌کند. استفاده از هر یک از این تجهیزات باید بر اساس نیاز سیستم و مشخصات مدل انتخاب شود.

نکات مهم نصب اینورتر 0.4 کیلووات

اینورتر باید در محیطی مناسب و به دور از تابش مستقیم خورشید، گردوغبار، گازهای خورنده یا قابل اشتعال، بخار آب و رطوبت نصب شود. همچنین اتصال صحیح ارت در زمان نصب اهمیت دارد و مقاومت سیم ارت طبق دفترچه باید کمتر از 0.1 اهم باشد.

در صورتی که طول کابل موتور بیشتر از 100 متر باشد، استفاده از راکتور خروجی AC طبق شرایط نصب توصیه شده است. همچنین خازن‌ها و تجهیزات اصلاح ضریب توان نباید مستقیماً به خروجی اینورتر متصل شوند.

گارانتی 2 ساله تعویض

انتخاب اینورتر مناسب برای موتور

در انتخاب اینورتر، تنها توان موتور نباید ملاک قرار گیرد و بررسی جریان نامی موتور و نوع ورودی برق نیز اهمیت دارد. مدل 0.4 کیلووات EM600P برای رده توان 0.4 کیلووات در نسخه تک‌فاز 220 ولت ارائه شده است.

اگر موتور شما در توان بالاتری قرار دارد، پیشنهاد می‌شود مدل متناسب با آن انتخاب شود. برای مثال، می‌توانید مشخصات اینورتر 0.75 کیلووات تک فاز EM600P، مدل 1.5 کیلووات یا مدل 2.2 کیلووات تک فاز را بررسی کنید.

سوالات متداول

اینورتر 0.4 کیلووات EM600P چه ولتاژ ورودی دارد؟

این مدل با ورودی 220 ولت تک‌فاز ارائه می‌شود و جریان ورودی آن طبق مشخصات فنی 5.4 آمپر است.

جریان خروجی اینورتر 0.4 کیلووات چقدر است؟

جریان خروجی مدل 0.4 کیلووات EM600P برابر با 2.3 آمپر است.

اینورتر 0.4 کیلووات EM600P از چه روش‌های کنترلی پشتیبانی می‌کند؟

این مدل از دو روش SVC و V/F برای کنترل موتور پشتیبانی می‌کند.

فرکانس خروجی این مدل چقدر است؟

در حالت SVC محدوده فرکانس خروجی 0 تا 600 هرتز و در حالت V/F محدوده 0 تا 1200 هرتز اعلام شده است.

آیا EM600P دارای PID داخلی است؟

بله. سری EM600P دارای PID داخلی است و از PLC ساده و کنترل چندمرحله‌ای تا 16 مرحله نیز پشتیبانی می‌کند.

گارانتی اینورتر 0.4 کیلووات EM600P چند سال است؟

این محصول با 2 سال گارانتی تعویض ارائه می‌شود.
