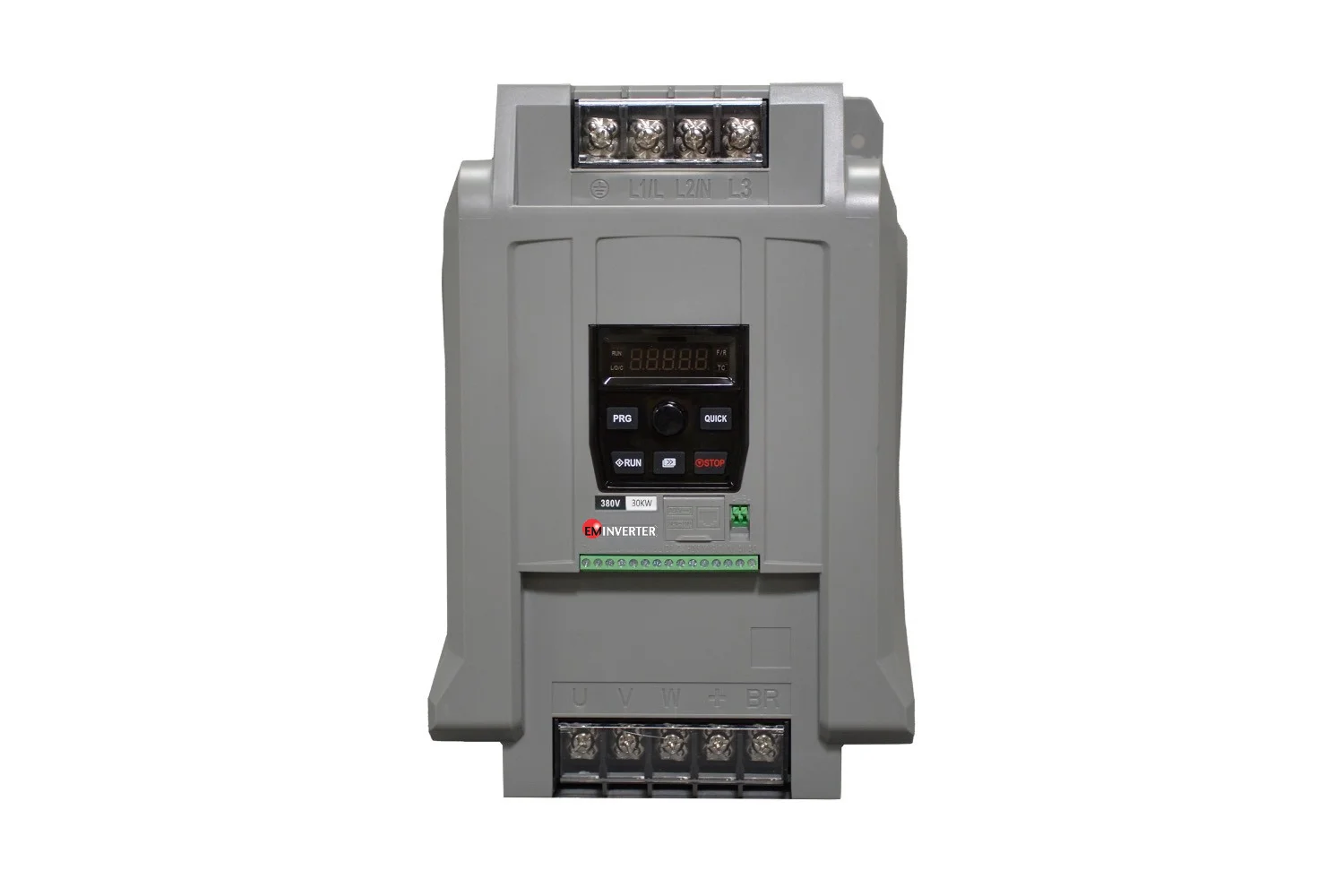

اینورتر 22 کیلووات سه فاز EM600P الکترومارکت
اینورتر 22 کیلووات سه فاز EM600P الکترومارکت برای کنترل سرعت و تنظیم عملکرد موتورهای الکتریکی در کاربردهای صنعتی مورد استفاده قرار می‌گیرد. این مدل با ورودی سه فاز و محدوده ولتاژ 380 تا 480 ولت، امکان تنظیم فرکانس موتور را فراهم می‌کند و از روش‌های کنترلی V/F و SVC پشتیبانی می‌کند.
سری EM600P علاوه بر کنترل دور موتور، امکاناتی مانند تنظیم زمان شتاب‌گیری و کاهش سرعت، کنترل PID، PLC داخلی 16 مرحله‌ای، حالت JOG، ترمز DC و قابلیت‌های تنظیم گشتاور و جریان را ارائه می‌دهد. این ویژگی‌ها باعث می‌شوند اینورتر 22 کیلووات برای بررسی در پروژه‌های صنعتی با نیازهای کنترلی متنوع گزینه‌ای قابل توجه باشد. برای انتخاب نهایی، جریان نامی موتور، نوع بار و شرایط واقعی کارکرد سیستم باید بررسی شوند.
مشخصات فنی اینورتر 22 کیلووات EM600P
- توان نامی: 22 کیلووات
- نوع ورودی: سه فاز
- محدوده ولتاژ ورودی: 380 تا 480 ولت
- جریان ورودی: 46.5 آمپر
- جریان خروجی: 45 آمپر
- روش‌های کنترل: V/F و SVC
- حداکثر فرکانس در حالت SVC: 600 هرتز
- حداکثر فرکانس در حالت V/F: 1200 هرتز
- تفکیک‌پذیری دیجیتال فرکانس: 0.01 هرتز
- زمان شتاب‌گیری و کاهش سرعت: 0 تا 3000 ثانیه
- ابعاد: 318 × 210 × 200 میلی‌متر
- گارانتی: 2 سال گارانتی تعویض
کنترل دور موتور با فناوری V/F و SVC
یکی از ویژگی‌های سری EM600P، پشتیبانی از دو روش کنترل V/F و کنترل برداری بدون سنسور SVC است. روش V/F برای کاربردهایی که به تنظیم فرکانس و نسبت ولتاژ به فرکانس نیاز دارند قابل استفاده است؛ در حالی که SVC امکان کنترل برداری بدون استفاده از سنسور سرعت را فراهم می‌کند.
حداکثر فرکانس اعلام‌شده برای این سری در حالت SVC برابر با 600 هرتز و در حالت V/F برابر با 1200 هرتز است. تفکیک‌پذیری دیجیتال فرکانس 0.01 هرتز بوده و زمان شتاب‌گیری و کاهش سرعت نیز در محدوده 0 تا 3000 ثانیه قابل تنظیم است. پارامترهای کاری باید با مشخصات موتور و محدودیت‌های مکانیکی دستگاه هماهنگ شوند.
امکانات کنترلی و عملکردی سری EM600P
اینورتر 22 کیلووات EM600P از مجموعه‌ای از قابلیت‌های کنترلی بهره می‌برد که امکان تنظیم عملکرد موتور و هماهنگی آن با فرایند صنعتی را فراهم می‌کنند. مهم‌ترین قابلیت‌های اعلام‌شده برای این سری عبارت‌اند از:
- کنترل V/F و کنترل برداری بدون سنسور SVC
- کنترل PID
- PLC داخلی 16 مرحله‌ای
- حالت JOG برای حرکت یا تنظیم دستی
- ترمز DC
- قابلیت تقویت گشتاور
- کنترل و محدودسازی گشتاور
- تنظیم خودکار ولتاژ AVR
- محدودکننده سریع جریان
- قابلیت تنظیم منحنی شتاب‌گیری و کاهش سرعت S شکل
- تایمر قابل تنظیم تا 65535 ساعت
- ارتباط سریال Modbus
این امکانات برای کاربردهایی که به تنظیم سرعت، کنترل فرایند و اتصال به تجهیزات فرمان نیاز دارند مفید هستند. با این حال، نحوه استفاده از هر قابلیت باید متناسب با نوع موتور و دستورالعمل فنی دستگاه انتخاب شود.
ابعاد و ساختار فیزیکی
ابعاد اعلام‌شده برای اینورتر 22 کیلووات سری EM600P برابر با 318 × 210 × 200 میلی‌متر است. در زمان طراحی تابلو برق، علاوه بر اندازه بدنه، فضای لازم برای سیم‌کشی، گردش هوا و دسترسی به ترمینال‌ها را نیز در نظر بگیرید.
محل نصب باید از تابش مستقیم خورشید، گردوغبار شدید، بخار، روغن، چکه آب و گازهای خورنده یا قابل‌اشتعال دور باشد. رعایت دستورالعمل سازنده درباره شرایط محیطی، فاصله نصب و تهویه برای راه‌اندازی صحیح دستگاه ضروری است.
| مشخصه | مقدار |
|---|---|
| توان نامی | 22 کیلووات |
| نوع ورودی | سه فاز |
| محدوده ولتاژ ورودی | 380 تا 480 ولت |
| جریان ورودی | 46.5 آمپر |
| جریان خروجی | 45 آمپر |
| روش کنترل | V/F و SVC |
| حداکثر فرکانس SVC | 600 هرتز |
| حداکثر فرکانس V/F | 1200 هرتز |
| ابعاد بدنه | 318 × 210 × 200 میلی‌متر |
| گارانتی | 2 سال گارانتی تعویض |
ورودی‌ها، خروجی‌ها و ارتباطات کنترلی
سری EM600P برای اتصال به مدارهای فرمان و تجهیزات کنترلی، دارای 4 ورودی دیجیتال است. ورودی AI1 نیز می‌تواند طبق تنظیمات دستگاه به‌عنوان ورودی دیجیتال استفاده شود و قابلیت دریافت سیگنال آنالوگ ولتاژی یا جریانی را دارد.
در بخش خروجی، امکاناتی مانند خروجی پالس پرسرعت، خروجی رله و خروجی آنالوگ در نظر گرفته شده است. خروجی آنالوگ مطابق مشخصات سری می‌تواند برای سیگنال‌های ولتاژی یا جریانی تنظیم شود. همچنین ارتباط سریال Modbus امکان تبادل داده با تجهیزات سازگار را فراهم می‌کند.
برای طراحی مدار فرمان و اتصال تجهیزات جانبی، نقشه ترمینال‌ها و مشخصات الکتریکی هر ورودی و خروجی را در دفترچه راهنمای دستگاه بررسی کنید. سیم‌بندی باید با نوع سیگنال و محدودیت‌های اعلام‌شده سازنده مطابقت داشته باشد.
حفاظت‌های اینورتر 22 کیلووات EM600P
سری EM600P برای شناسایی شرایط غیرعادی و کمک به محافظت از عملکرد دستگاه، از مجموعه‌ای از قابلیت‌های حفاظتی پشتیبانی می‌کند. حفاظت‌های اعلام‌شده برای این خانواده شامل موارد زیر است:
- حفاظت در برابر اضافه‌جریان
- حفاظت در برابر اضافه‌ولتاژ
- حفاظت در برابر افت ولتاژ
- حفاظت در برابر افزایش دمای دستگاه
- حفاظت اضافه‌بار
- تشخیص اتصال کوتاه موتور
- تشخیص قطع فاز ورودی یا خروجی
نکته مهم در نصب و راه‌اندازی:
اینورتر را در معرض تابش مستقیم خورشید، گردوغبار سنگین، گازهای خورنده یا قابل‌اشتعال، روغن، بخار و چکه آب نصب نکنید. همچنین اتصال خازن‌های اصلاح ضریب توان و تجهیزات مشابه به خروجی اینورتر نباید انجام شود. انتخاب ظرفیت مناسب، سیم‌بندی صحیح و تنظیم اصولی پارامترها برای عملکرد مطمئن سیستم ضروری است.
کاربردهای اینورتر 22 کیلووات سه فاز
سری EM600P برای استفاده در حوزه‌های صنعتی مختلف از جمله متالورژی، معدن، سیمان، نفت، پروژه‌های شهری، ماشین‌ابزار، صنایع لاستیک و پلاستیک، لجستیک، تهویه مطبوع و ماشین‌آلات ساختمانی معرفی شده است.
اینورتر 22 کیلووات سه فاز می‌تواند برای بررسی در ماشین‌آلات و فرایندهایی که به کنترل دور موتور نیاز دارند مورد توجه قرار گیرد. با این حال، تناسب محصول باید با بررسی جریان نامی موتور، نوع بار، شرایط راه‌اندازی و نیازهای کنترلی پروژه مشخص شود. صرف تطابق توان نامی موتور و اینورتر برای انتخاب نهایی کافی نیست.
مقایسه با مدل‌های دیگر اینورتر EM600P
اگر برای پروژه خود به توان پایین‌تری نیاز دارید، می‌توانید مشخصات اینورتر 18.5 کیلووات سه فاز EM600P یا اینورتر 15 کیلووات سه فاز EM600P را بررسی کنید. مقایسه جریان خروجی و نیاز واقعی موتور در انتخاب مدل مناسب اهمیت زیادی دارد.
اگر موتور پروژه به توان بالاتری نیاز دارد، اینورتر 30 کیلووات سه فاز EM600P نیز از مدل‌های این خانواده است. مشخصات فنی و جریان خروجی هر مدل را قبل از انتخاب نهایی مقایسه کنید.
در صورتی که برق ورودی پروژه تک فاز باشد، باید مدل متناسب با ورودی تک فاز انتخاب شود؛ این محصول برای کاربردهایی در نظر گرفته شده که برق ورودی سه فاز دارند.
تجهیزات ترمز مرتبط با اینورتر
در کاربردهایی که موتور به کاهش سرعت سریع یا توقف‌های متوالی نیاز دارد، بررسی انرژی برگشتی موتور و نحوه دفع آن اهمیت پیدا می‌کند. بسته به مشخصات درایو، موتور و چرخه کاری، ممکن است استفاده از تجهیزات ترمز نیز نیاز به بررسی داشته باشد.
برای مشاهده محصولات مرتبط می‌توانید به دسته‌بندی مقاومت ترمز الکترومارکت و دسته‌بندی یونیت ترمز مراجعه کنید. انتخاب مقاومت یا یونیت ترمز باید بر اساس سازگاری با درایو و شرایط کاری سیستم انجام شود.
گارانتی اینورتر 22 کیلووات EM600P
2 سال گارانتی تعویض
اینورتر 22 کیلووات سه فاز EM600P الکترومارکت با 2 سال گارانتی تعویض ارائه می‌شود. برای اطلاع از جزئیات سفارش و شرایط گارانتی، می‌توانید با کارشناسان الکترومارکت در ارتباط باشید.
برای دریافت راهنمایی درباره انتخاب اینورتر متناسب با موتور و بررسی مشخصات فنی پیش از خرید، از صفحه تماس با الکترومارکت استفاده کنید.
سوالات متداول
اینورتر 22 کیلووات EM600P چه نوع ورودی دارد؟
این مدل از نوع سه فاز است و محدوده ولتاژ ورودی اعلام‌شده برای سری مربوطه 380 تا 480 ولت است.
جریان ورودی و خروجی اینورتر 22 کیلووات چقدر است؟
طبق جدول مشخصات فنی مدل 22 کیلووات، جریان ورودی 46.5 آمپر و جریان خروجی 45 آمپر است.
اینورتر 22 کیلووات EM600P از چه روش‌های کنترلی پشتیبانی می‌کند؟
این سری از روش‌های کنترل V/F و کنترل برداری بدون سنسور SVC پشتیبانی می‌کند. روش مناسب باید با توجه به نوع موتور و شرایط بار انتخاب شود.
ابعاد اینورتر 22 کیلووات سه فاز چقدر است؟
ابعاد اعلام‌شده برای این مدل 318 × 210 × 200 میلی‌متر است. هنگام نصب، فضای لازم برای تهویه و سیم‌بندی نیز باید در نظر گرفته شود.
اینورتر 22 کیلووات EM600P با چه گارانتی عرضه می‌شود؟
این محصول با 2 سال گارانتی تعویض ارائه می‌شود. برای اطلاع از شرایط گارانتی، پیش از خرید با کارشناسان الکترومارکت تماس بگیرید.
