در حوزهی اتوماسیون صنعتی، درایوهای مدل ACS150 ساخت کمپانی ABB به عنوان تجهیزاتی با قابلیت اطمینان بالا و کاربری گسترده شناخته میشوند که بهطور ویژه جهت پاسخگویی به نیازهای عمومی در صنعت به مرحله تولید رسیدهاند. این دسته از اینورترهای صنعتی که بازهی قدرتی معادل 0.37 تا 4 کیلووات را پوشش میدهند، انتخابی بسیار مناسب جهت مدیریت و کنترل بهینهی مکانیزمهایی نظیر انواع فنها، پمپها، سیستمهای نوار نقاله و تجهیزات مشابه محسوب میشوند.
تنوع مدلهای ABB ACS150 به گونهای است که استانداردهای مختلف منابع تغذیه را به شرح زیر تحت پوشش قرار میدهد:
- تیپ تکفاز: این مدل با ولتاژ ورودی در محدودهی 200 الی 240 ولت فعالیت کرده و توان خروجی آن از 0.37 شروع شده و تا 2.2 کیلووات امتداد مییابد.
- تیپ سهفاز 400 ولت: این نسخه بازهی توان خروجی معادل 0.37 تا 4 کیلووات را به کاربر ارائه میدهد.
- تیپ سهفاز 200 ولت: این مدل نیز از توان 0.37 تا 2.2 کیلووات را در خروجی خود پشتیبانی میکند.
برای آشنایی بیشتر با انواع درایوهای صنعتی و کاربردهای آنها، میتوانید به
مقالات تخصصی درایو در وبلاگ الکترومارکت
مراجعه کنید.
سختافزار درایو ABB ACS150

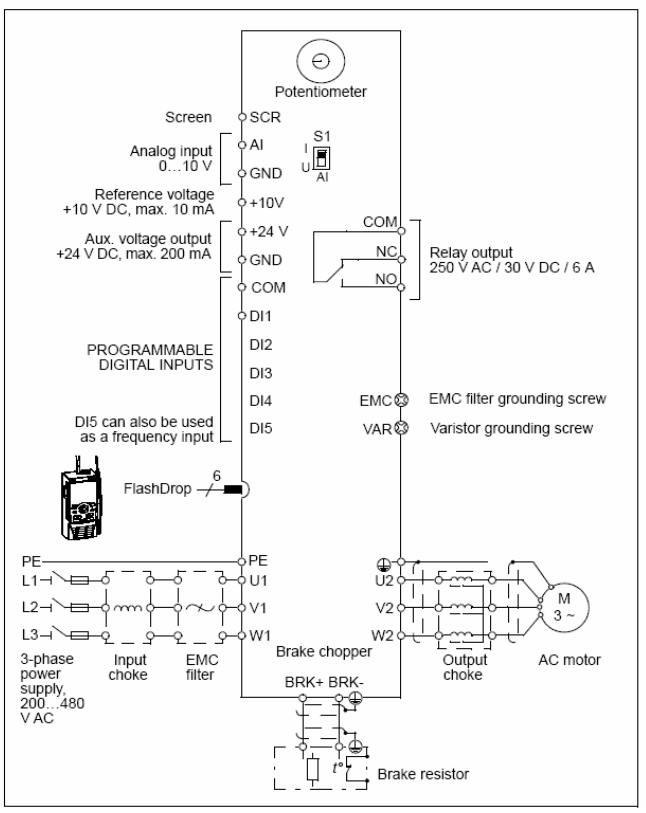

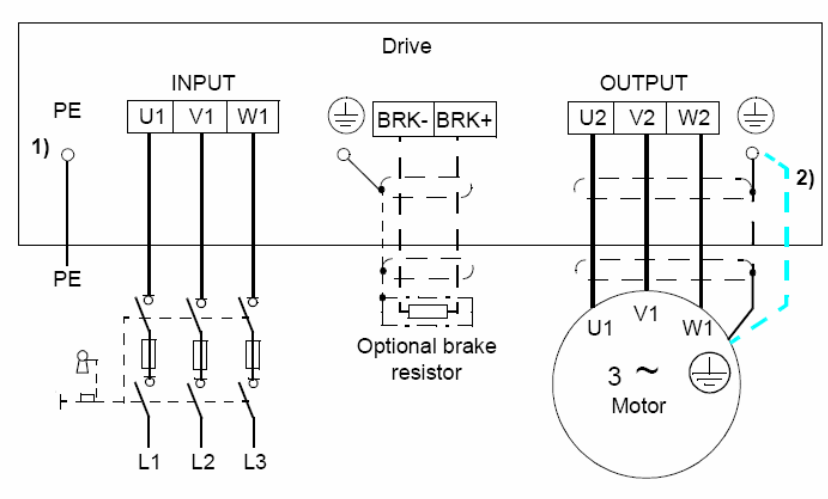

طراحی سختافزاری درایو ABB ACS150 به گونهای است که امکان نصب و سیمکشی آسان را فراهم میآورد. این بخش به بررسی نحوه اتصال کابلهای ورودی، کابل موتور و مقاومت ترمز، و همچنین تشریح ترمینالهای کنترلی میپردازد.
ABB ACS150 با امکانات متنوعی برای اتصال به سیستمهای کنترلی تجهیز شده است. این درایو شامل:
- یک ورودی آنالوگ (قابل تنظیم برای ولتاژ یا جریان)
- پنج ورودی دیجیتال
- یک خروجی دیجیتال رلهای
- یک پتانسیومتر داخلی برای تنظیم سرعت
- و یک پورت ورودی برای اتصال FlashDrop
علاوه بر کیپد استاندارد تعبیه شده بر روی درایو، ابزار جانبی و قدرتمندی تحت عنوان FlashDrop نیز برای این سیستمها در نظر گرفته شده است. این ابزار پیشرفته، سطح دسترسی به پارامترهای صنعتی را ارتقا داده و امکاناتی نظیر مشاهده و دسترسی سریع به پارامترها، ویرایش دقیق مقادیر آنها و همچنین قابلیت کپیبرداری (Clone) سریع یک مجموعه کامل از پارامترها و انتقال آنها به یک درایو دیگر را فراهم میسازد که این ویژگی در خطوط تولید با پیکربندیهای مشابه، مزیتی کلیدی محسوب میشود.
مدیریت این پارامترها از طریق اتصال FlashDrop به کامپیوتر و بهرهگیری از نرمافزارهای تخصصی Window Drive و PM Drive بهینهسازی شده و فرآیند تنظیمات را بسیار تسهیل میکند.
معرفی گروههای پارامتری درایو ABB ACS150
پارامترهای اینورتر ABB ACS150 به طور منطقی در چندین گروه اصلی دستهبندی شدهاند تا دسترسی و تنظیمات را برای کاربران سادهتر کنند. هر گروه، پارامترهای خاصی را در خود جای داده است. جدول زیر، گروههای اصلی پارامترها را معرفی میکند:
دستورالعمل کار با پنل کنترلی (Keypad) درایو ABB ACS150
رابط کاربری تعبیه شده بر روی بدنهی اینورتر ABB ACS150، به عنوان اصلیترین ابزار جهت برقراری ارتباط میان کاربر و دستگاه عمل میکند. این پنل مجهز به یک صفحه نمایش LCD، هشت دکمه کنترلی فیزیکی و یک پتانسیومتر چرخشی است. برای بهرهبرداری بهینه و صحیح از این درایو، تسلط بر کاربرد هر یک از این اجزا الزامی است:
کلید REM/LOC (مخفف Remote/Local):
این دکمه برای تغییر مد عملکرد درایو بین حالت «کنترل محلی» (Local) و «کنترل از راه دور» (Remote) به کار میرود.
-
- مد Local (کنترل محلی):
در این وضعیت، اپراتور میتواند موتور را به صورت مستقیم و با استفاده از کیپد مدیریت کند:
- دکمه سبز (START): برای صدور فرمان راهاندازی موتور.
- دکمه قرمز (STOP): برای صدور فرمان توقف موتور.
- دکمه تغییر جهت (Direction): جهت معکوس کردن راستای دوران موتور (مشروط بر اینکه تنظیمات مربوطه فعال باشد).
- پتانسیومتر (Potentiometer): ابزاری برای تنظیم دقیق سرعت دوران موتور.
- مد Local (کنترل محلی):
- مد Remote (کنترل از راه دور):
در این حالت، مدیریت فرمانهای اصلی شامل استارت، استاپ، تعیین جهت چرخش و همچنین تنظیمات سرعت، به ترمینالهای ورودی دستگاه (شامل ورودیهای دیجیتال و آنالوگ) منتقل میشود و کیپد کنترل مستقیم را از دست میدهد.
کارکرد سایر دکمههای پنل کیپد:
- کلید جهتنما رو به بالا (Up): جهت پیمایش منوها به سمت بالا، افزایش عددی پارامترها و همچنین افزایش سرعت موتور (در مد Local).
- کلید جهتنما رو به پایین (Down): جهت پیمایش منوها به سمت پایین، کاهش عددی پارامترها و همچنین کاهش سرعت موتور (در مد Local).
- کلید MENU/ENTER: برای دسترسی به محیط منوها، تأیید عملیات و ذخیرهسازی تغییرات اعمال شده در پارامترها.
- کلید EXIT/RESET: جهت خروج از منوها و همچنین پاکسازی (ریست) خطاهای (Faults) رخ داده در سیستم.
راهنمای اولیه کار با کیپد
هنگامی که برای اولین بار اینورتر ABB ACS150 را روشن میکنید، برای ورود به منوی تنظیمات مراحل زیر را دنبال کنید:

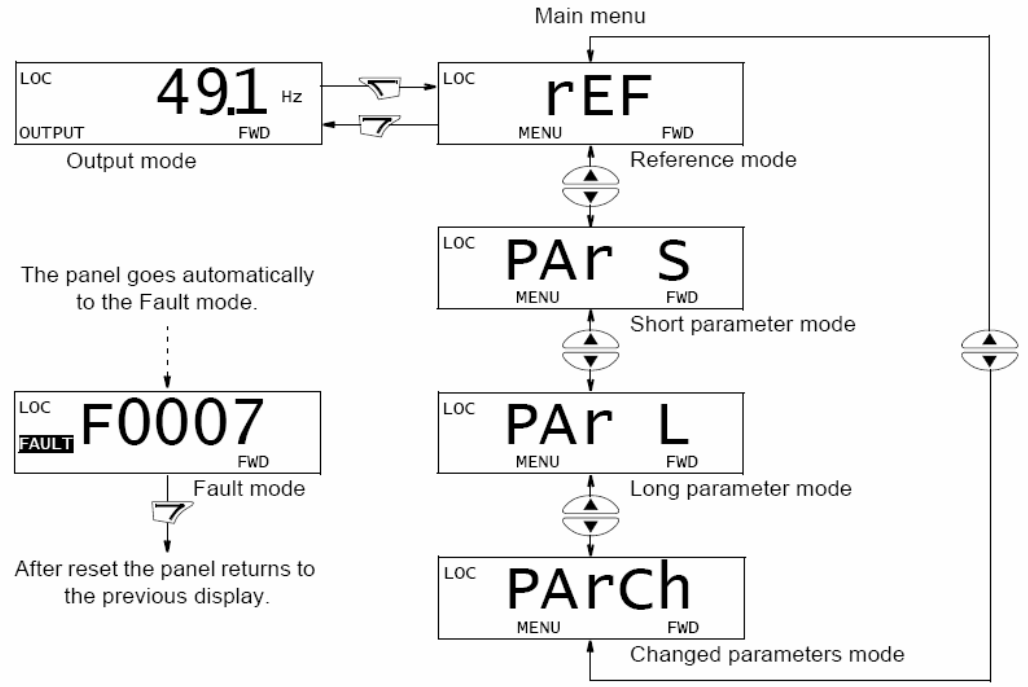

مراحل تنظیم پارامترها و پیمایش منو
ورود به منو:
کلید MENU/ENTER را فشار دهید تا عبارت “Menu” در خط پایین صفحهنمایش ظاهر شود. اگر این عبارت نمایش داده نشد، چندین بار کلید EXIT/RESET را فشار دهید تا “Menu” ظاهر شود.
انتخاب حالت:
- عبارت “rEF” در وسط صفحه پانل ظاهر میشود.
- اگر کلید جهت پایین را فشار دهید، عبارت “PArS” (Parameters for Quick Start) نمایان میشود. با فشار دادن MENU/ENTER روی این گزینه، وارد مجموعهای از پارامترها برای راهاندازی سریع درایو خواهید شد.
- اما اگر بدون فشار دادن کلید MENU/ENTER، کلید جهت پایین را مجدداً فشار دهید، عبارت “PArL” (Parameters for Full List) و سپس “PArCh” (Parameters Changed) را مشاهده خواهید کرد.
- PArL: به شما امکان میدهد تمامی پارامترهای موجود در درایو را مشاهده و ویرایش کنید. این حالت برای تنظیمات جامع و دقیق توصیه میشود.
- PArCh: فقط پارامترهایی که مقدار آنها تغییر داده شده است را نشان میدهد و قابل ویرایش هستند.
ورود به پارامترها (حالت PArL):
در این راهنما، ما گزینه “PArL” را انتخاب میکنیم. روی گزینه “PArL” کلید MENU/ENTER را فشار دهید تا وارد لیست پارامترها شوید.
پیمایش و ویرایش پارامترها:
- با استفاده از کلیدهای جهت بالا یا پایین، در بین پارامترها حرکت کنید.
- هنگامی که به پارامتر مورد نظر خود رسیدید، دوباره کلید MENU/ENTER را فشار دهید. یک مقدار عددی (محتوای فعلی پارامتر) ظاهر میشود.
- با استفاده از کلیدهای جهت بالا و پایین، مقدار این عدد را افزایش یا کاهش دهید.
- ذخیره تغییرات: اگر کلید MENU/ENTER را فشار دهید، مقدار جدید ذخیره (Save) خواهد شد.
- خروج بدون ذخیره: اگر کلید EXIT/RESET را فشار دهید، مقدار جدید ذخیره نمیگردد و از پارامتر خارج میشوید.
با دنبال کردن این دستورالعملها، شما میتوانید به راحتی پارامترهای درایو ABB ACS150 خود را تنظیم و مدیریت کنید.
برای خدمات نصب و راهاندازی تخصصی درایو، میتوانید از
خدمات فنی الکترومارکت
بهرهمند شوید.
بررسی پارامترهای گروه 01: دادههای نمایشی و مانیتورینگ
گروه پارامتری 01 در درایو ABB ACS150 نقش یک پنل اطلاعاتی (Dashboard) را ایفا میکند. این مجموعه به کاربر اجازه میدهد تا متغیرهای حیاتی و لحظهای دستگاه را پایش کند؛ مواردی نظیر میزان ولتاژ، شدت جریان، فرکانس، سرعت، توان مصرفی، دمای داخلی درایو، مقادیر مربوط به کنترلر PID، ولتاژهای آنالوگ و بسیاری از متغیرهای دیگر در این بخش قابل مشاهده هستند.
⚠️
نکته بسیار مهم
تمامی پارامترهای موجود در گروه 01 از نوع «فقط خواندنی» (Read-Only) هستند؛ به این معنا که کاربر تنها قادر به مشاهده مقادیر است و امکان تغییر یا ویرایش مستقیم آنها وجود ندارد.
در جدول زیر، شرح دقیق هر یک از پارامترهای این گروه ارائه شده است:
| کد پارامتر | شرح و عملکرد پارامتر |
|---|---|
| 0101 | نمایش سرعت موتور به همراه علامت (+ یا -) جهت مشخص کردن راستای چرخش. |
| 0102 | نمایش میزان سرعت موتور بر حسب دور بر دقیقه (RPM). |
| 0103 | نمایش فرکانس خروجی دستگاه (Hz). |
| 0104 | نمایش میزان جریان خروجی (A). |
| 0105 | نمایش درصد گشتاور خروجی (Torque %). |
| 0106 | نمایش توان خروجی درایو بر حسب کیلووات (kW). |
| 0107 | نمایش ولتاژ باس DC داخلی درایو (V). |
| 0109 | نمایش میزان ولتاژ خروجی (V). |
| 0110 | نمایش دمای قطعه IGBT. |
| 0111 | نمایش مرجع فرکانسی اول (REF1). |
| 0112 | نمایش مرجع فرکانسی دوم (REF2). |
| 0113 | نمایش وضعیت کنترلی فعلی (Local یا 1EXT یا 2EXT). |
| 0114 | میزان ساعت کارکرد درایو (در هنگام پارامتردهی، با فشردن همزمان کلیدهای Up و Down قابل صفر کردن است). |
| 0115 | میزان انرژی مصرفی (Kwh) – (در هنگام پارامتردهی، با فشردن همزمان کلیدهای Up و Down قابل صفر کردن است). |
| 0120 | نمایش سطح ورودی آنالوگ اول (1AI) بر حسب درصد (%). |
| 0121 | نمایش مقدار تنظیم شده پتانسیومتر روی کیپد (بر حسب درصد). |
| 0126 | نمایش خروجی مربوط به کنترلر PID شماره ۱. |
| 0128 | نمایش مقدار نقطه تنظیم یا همان Set Point برای کنترلر PID شماره ۱. |
| 0130 | نمایش مقدار فیدبک (بازخورد) در کنترلر PID شماره ۱. |
| 0132 | نمایش میزان خطای یا انحراف (Deviation) در کنترلر PID شماره ۱. |
| 0137 | نمایش متغیر VAR1 روی صفحه نمایش (برای جزئیات بیشتر به گروه ۳۴ مراجعه کنید). |
| 0138 | نمایش متغیر VAR2 روی صفحه نمایش (برای جزئیات بیشتر به گروه ۳۴ مراجعه کنید). |
| 0139 | نمایش متغیر VAR3 روی صفحه نمایش (برای جزئیات بیشتر به گروه ۳۴ مراجعه کنید). |
| 0140 | مدت زمان کلی کارکرد درایو (این مقدار قابلیت ریست شدن ندارد). |
| 0141 | میزان انرژی مصرفی در مقیاس مگاوات ساعت (Mwh). |
| 0142 | شمارنده تعداد چرخشهای محور موتور (با واحد میلیون). |
| 0143 | مدت زمان در وضعیت برقدار بودن درایو (سطح بالا – Hi). |
| 0144 | مدت زمان در وضعیت برقدار بودن درایو (سطح پایین – Lo). |
| 0160 | نمایش وضعیت منطقی (صفر یا یک بودن) ورودیهای دیجیتال از DI1 تا DI5. |
| 0161 | نمایش تعداد پالسهای دریافتی از ورودی قطار پالس (در صورتی که DI5 به عنوان ورودی قطار پالس تنظیم شده باشد). |
| 0162 | نمایش وضعیت فعلی خروجی رلهای. |
بررسی پارامترهای گروه 04: تاریخچه و تحلیل رخدادهای خطا (Fault History)
پارامترهای موجود در این گروه، نقش یک سیستم عیبیاب (Diagnostic) پیشرفته را برای درایو ABB ACS150 ایفا میکنند. کاربرد اصلی این پارامترها، ثبت و نمایش جزئیات مربوط به سه خطای اخیر (Faults) است که در دستگاه رخ داده است. با مراجعه به این بخش، میتوان پارامترهای عملیاتی درایو از جمله ولتاژ باس، جریان، فرکانس و سایر مقادیر حیاتی را در لحظهی وقوع خطا بازخوانی کرد. این سطح از دسترسی به دادهها، نقشی کلیدی در عیبیابی دقیق و رفع چالشهای احتمالی سیستم ایفا میکند.
جدول زیر، وظایف هر یک از پارامترهای ثبتکننده وضعیت خطا را تشریح میکند:
| کد پارامتر | شرح عملکرد و محتوای پارامتر |
|---|---|
| 0401 | شناسهی آخرین خطای رخداده در درایو. |
| 0402 | بازهی زمانی سپریشده (برحسب روز) یا تاریخ دقیق وقوع آخرین خطا. |
| 0403 | ساعت یا میزان دقایق و ساعات گذشته از لحظه ثبت آخرین خطا. |
| 0404 | مقدار سرعت موتور (RPM) در لحظهای که خطا به وقوع پیوسته است. |
| 0405 | مقدار فرکانس خروجی اینورتر (Hz) در لحظهی بروز خطا. |
| 0406 | ولتاژ باس DC (V) در لحظهی ثبت خطا. |
| 0407 | شدت جریان خروجی (A) در لحظهی وقوع خطا. |
| 0408 | درصد گشتاور خروجی (Torque %) در لحظهی بروز خطا. |
| 0409 | وضعیت عملیاتی درایو بلافاصله پیش از وقوع خطا. |
| 0412 | شناسهی خطای قبلی (دومین خطای ثبت شده در تاریخچه). |
| 0413 | شناسهی خطای قدیمیتر (سومین خطای ثبت شده در تاریخچه). |
| 0414 | وضعیت منطقی ورودیهای دیجیتال (DI1 تا DI5) در زمان وقوع آخرین خطای ثبت شده. |
پارامترهای گروه 10: مرجع فرمان درایو
پارامترهای گروه 10 به شما امکان میدهند تا منبع فرمانهای کنترلی اصلی درایو را پیکربندی کنید. با استفاده از این پارامترها، میتوانید تعیین کنید که فرمانهای استارت، توقف و جهت چرخش موتور از چه طریقی (مانند کیپد یا ورودیهای دیجیتال) اعمال شوند. شما میتوانید درایو را از طریق کلیدهای کیپد (Start، Stop و Direction) کنترل کنید یا از طریق ورودیهای دیجیتالی DI1 تا DI5 این کار را انجام دهید. تنظیمات مربوط به مرجع فرمان 2EXT نیز همانند 1EXT است.
پارامترهای گروه 11: مرجع انتخاب سرعت
پارامترهای گروه 11 مسئول تعیین منبع مرجع سرعت برای درایو هستند. این تنظیمات مشخص میکنند که چگونه سرعت موتور توسط اپراتور یا سیستم کنترل تعیین میشود.
پیکربندی سرعتهای از پیشتعریف (پارامترهای گروه 12)
گروه پارامتری ۱۲ امکان تعریف مجموعهای از سرعتهای ثابت و مشخص را فراهم میکند. با استفاده از این قابلیت، کاربر میتواند از طریق ورودیهای دیجیتال، از میان سرعتهای تعریفشده، یکی را انتخاب کند. این ویژگی برای سیستمهایی که نیاز به جابهجایی سریع بین سرعتهای مشخص دارند، بسیار کاربردی است.
| کد پارامتر | شرح و منطق عملکرد پارامتر |
|---|---|
| 1201 | تعیین روش انتخاب سرعتهای پلهای توسط ورودیهای دیجیتال: مقدار 0 بهصورت پیشفرض یعنی هیچیک از ورودیها برای انتخاب فرکانس تنظیم نشدهاند. اگر مقدار این پارامتر بین 1 تا 5 باشد، هر یک از ورودیهای DI1 تا DI5 بهتنهایی فقط میتوانند فرکانس موجود در پارامتر 1202 را انتخاب کنند. برای مثال، اگر مقدار پارامتر 1201 روی 3 قرار گیرد، با ورودی DI3 میتوان سرعت موجود در پارامتر 1202 را انتخاب کرد. اگر مقدار پارامتر 1201 بین 7 تا 10 تنظیم شود، با استفاده از دو ورودی دیجیتال میتوان سه فرکانس موجود در پارامترهای 1202 تا 1204 را انتخاب کرد. برای نمونه، اگر پارامتر 1201 روی 9 قرار گیرد، ترمینالهای ورودی DI3 و DI4 برای انتخاب سه فرکانس به کار میروند. اگر مقدار پارامتر 1201 روی 12 یا 13 قرار گیرد، با استفاده از سه ورودی دیجیتال میتوان هفت سرعت پلهای را که در پارامترهای 1202 تا 1208 تنظیم شدهاند، انتخاب کرد. |
| 1202 | سرعت پلهای ۱ |
| 1203 | سرعت پلهای ۲ |
| 1204 | سرعت پلهای ۳ |
| 1205 | سرعت پلهای ۴ |
| 1206 | سرعت پلهای ۵ |
| 1207 | سرعت پلهای ۶ |
| 1208 | سرعت پلهای ۷ |
پارامترهای گروه 13: ورودی آنالوگ (Analog Input)
پارامترهای گروه 13 به تنظیمات مربوط به ورودی آنالوگ درایو ABB ACS150 میپردازند. این ورودیها برای دریافت سیگنالهای آنالوگ (مانند ولتاژ یا جریان) از سنسورها یا سایر تجهیزات کنترلی استفاده میشوند.
پارامترهای گروه 14: خروجی رلهای (Relay Output)
پارامترهای گروه 14 به شما امکان میدهند تا عملکرد رله خروجی درایو ABB ACS150 را پیکربندی کنید. این رله میتواند برای ارسال سیگنال به تجهیزات خارجی یا سیستمهای نظارتی مورد استفاده قرار گیرد.
پارامترهای گروه 16: کنترل سیستم و دسترسی
پارامترهای گروه 16 شامل تنظیمات حیاتی مربوط به کنترل سیستم، امنیت (مانند پسورد) و سطح دسترسی به پارامترها هستند. این گروه همچنین امکان ذخیره دائمی پارامترها و چند گزینه دیگر را فراهم میکند.
پارامترهای گروه 18: ورودی قطار پالس (Pulse Train Input)
پارامترهای گروه 18 به شما امکان میدهند تا ورودی دیجیتال DI5 را به عنوان ورودی قطار پالس (Pulse Train Input) پیکربندی کنید. این قابلیت برای دریافت سیگنالهای پالس از انکودرها یا سایر منابع پالس برای کنترل دقیقتر سرعت و موقعیت موتور کاربرد دارد.
پارامترهای گروه 20: محدودیتها (Limits)
در گروه پارامتری 20، چندین پارامتر برای محدود کردن جریان، ولتاژ و فرکانس درایو در نظر گرفته شده است. این محدودیتها برای حفاظت از موتور و درایو و همچنین اطمینان از عملکرد ایمن و پایدار سیستم ضروری هستند.
پارامترهای گروه 21: روش استارت و توقف موتور ABB ACS150
پارامترهای گروه 21 به شما امکان میدهند تا روشهای مختلف استارت و توقف موتور را پیکربندی کنید. این شامل تنظیمات مربوط به ترمز DC، توقف اضطراری و جبران گشتاور است که برای کنترل دقیقتر و ایمنتر موتور ضروری هستند.
پارامترهای گروه 22: تنظیم نرخ شتاب و کاهش سرعت
گروه 22 برای تعریف نحوه افزایش و کاهش سرعت موتور در درایو ABB ACS150 به کار میرود. این پارامترها نقش مهمی در راهاندازی و توقف نرم موتور دارند و باعث میشوند از وارد شدن ضربههای مکانیکی به سیستم جلوگیری شود. همچنین با استفاده از این گروه میتوان برای شرایط مختلف کاری، چند الگوی شتاب و کاهش سرعت تعریف کرد.
| کد پارامتر | شرح عملکرد پارامتر |
|---|---|
| 2201 | این پارامتر مشخص میکند کدام ورودی برای انتخاب بین شتاب 1 و شتاب 2 استفاده شود. به کمک این تنظیم، درایو میتواند بسته به وضعیت ورودی تعریفشده، یکی از دو مجموعه زمان شتاب و کاهش سرعت را فعال کند. |
| 2202 | زمان افزایش سرعت در شتاب 1 را تعیین میکند. این پارامتر مشخص میسازد درایو با چه مدت زمانی سرعت موتور را از مقدار پایینتر به مقدار مرجع بالاتر برساند. |
| 2203 | زمان کاهش سرعت در شتاب 1 را مشخص میکند. این مقدار تعیینکننده مدت زمانی است که درایو برای کم کردن سرعت موتور تا رسیدن به مقدار کمتر یا توقف صرف میکند. |
| 2204 | در این پارامتر نوع منحنی شتاب و کاهش سرعت برای مجموعه اول انتخاب میشود. حالتها معمولاً شامل منحنی خطی و منحنی S-شکل هستند. در بسیاری از کاربردها، منحنی S-شکل مناسبتر است زیرا تغییرات سرعت را نرمتر انجام میدهد. |
| 2205 | این پارامتر مربوط به زمان افزایش سرعت در شتاب 2 است و تعیین میکند در مجموعه دوم، موتور با چه نرخ زمانی به سرعت بالاتر برسد. |
| 2206 | زمان کاهش سرعت در شتاب 2 را تعیین میکند و مشخص میسازد در مجموعه دوم، موتور با چه مدت زمانی سرعت خود را کاهش دهد. |
| 2207 | این پارامتر شکل منحنی شتاب و کاهش سرعت برای مجموعه دوم را مشخص میکند. همانند مجموعه اول، میتوان بین حالت خطی و S-شکل انتخاب کرد. |
| 2208 | این پارامتر زمان کاهش سرعت در شرایط توقف اضطراری را تعیین میکند. هر زمان فرمان Stop Emergency فعال شود، درایو بر اساس این مقدار، موتور را با نرخ مشخصشده متوقف میسازد. |
پارامترهای گروه 25: تعیین سرعتهای بحرانی
گروه 25 برای مشخص کردن فرکانسها یا محدودههایی به کار میرود که کار کردن موتور در آنها مجاز نیست. در بعضی ماشینآلات، عبور از برخی سرعتها میتواند باعث ایجاد لرزش، رزونانس یا تنش مکانیکی شدید شود. با تعریف این نواحی ممنوعه، درایو ABB ACS150 مانع از ماندن موتور در این بازههای فرکانسی میشود و به این ترتیب از تجهیزات و اجزای مکانیکی سیستم محافظت میکند.
| کد پارامتر | شرح عملکرد پارامتر |
|---|---|
| 2501 | این پارامتر برای فعال یا غیرفعال کردن عملکرد سرعتهای بحرانی استفاده میشود. در صورتی که این قابلیت فعال باشد، درایو محدودههای فرکانسی تعریفشده را به عنوان ناحیه ممنوعه در نظر میگیرد و از کارکرد موتور در آن بازهها جلوگیری میکند. |
| 2502 | حد پایین ناحیه فرکانس بحرانی اول را مشخص میکند. این مقدار نقطه شروع اولین بازه ممنوعه است. |
| 2503 | حد بالای ناحیه فرکانس بحرانی اول را تعیین میکند. با این پارامتر، انتهای بازه اول مشخص میشود و در نتیجه کل محدوده بحرانی اول بین پارامترهای 2502 و 2503 تعریف خواهد شد. |
| 2504 | این پارامتر مقدار پایین بازه فرکانس بحرانی دوم را تعیین میکند و آغاز ناحیه ممنوعه دوم را مشخص میسازد. |
| 2505 | حد بالای بازه فرکانس بحرانی دوم را تعیین میکند. بازه دوم بین پارامترهای 2504 و 2505 تعریف میشود. |
| 2506 | این پارامتر برای تعیین نقطه شروع بازه فرکانس بحرانی سوم به کار میرود و پایینترین مقدار این ناحیه را مشخص میکند. |
| 2507 | حد بالای بازه فرکانس بحرانی سوم را مشخص میکند. با تنظیم این پارامتر در کنار 2506، سومین محدوده فرکانسی ممنوعه به طور کامل تعریف میشود. |
پارامترهای گروه 26: کنترل پیشرفته موتور
گروه پارامتری ۲۶ شامل تنظیمات تخصصی برای مدیریت دقیقتر عملکرد موتور است. استفاده صحیح از این پارامترها امکان بهینهسازی گشتاور در سرعتهای پایین، کاهش نویز صوتی و الکترومغناطیسی، مدیریت حرارتی درایو و همچنین صرفهجویی در مصرف انرژی را فراهم میکند. این تنظیمات نقش کلیدی در انطباق رفتاری درایو با نوع بار متصل به موتور (مانند فن یا نوار نقاله) دارند.
| کد پارامتر | شرح عملکرد پارامتر |
|---|---|
| 2601 | فعالسازی قابلیت بهینهسازی فلو (Flux Optimization) که باعث میشود درایو به صورت خودکار شار مغناطیسی موتور را بر اساس بار لحظهای تنظیم کند و در بارهای سبک، مصرف انرژی را به شکل قابلتوجهی کاهش دهد. |
| 2603 | تعیین میزان تقویت ولتاژ (Voltage Boost) در سرعتهای پایین. این پارامتر برای جبران افت گشتاور در لحظات شروع به کار موتور تحت منحنی F/V به کار میرود. |
| 2604 | تعیین فرکانسی که در آن میزان جبران ولتاژ (تنظیم شده در پارامتر 2603) به صفر میرسد و کنترل موتور وارد محدوده عادی منحنی F/V میشود. |
| 2605 | انتخاب نوع منحنی ولتاژ به فرکانس (F/V). در بارهایی با گشتاور ثابت مثل نوار نقاله، از منحنی خطی و در بارهایی با گشتاور متغیر مثل فن و پمپ، از منحنی مربعی استفاده میشود. |
| 2606 | تنظیم فرکانس سوئیچینگ (Carrier Frequency) مربوط به IGBTهای داخلی درایو. این مقدار مستقیماً بر میزان نویز موتور و دمای درایو تأثیرگذار است. |
| 2607 | فعالسازی حالت کنترل هوشمند فرکانس سوئیچینگ. با فعال شدن این قابلیت، اگر دمای IGBTها بیش از حد مجاز افزایش یابد، درایو برای محافظت از خود، فرکانس کریر را به صورت خودکار کاهش میدهد. |
| 2608 | تنظیم نرخ جبران لغزش (Slip Compensation) که باعث میشود درایو با افزایش یا کاهش اندک فرکانس، تغییرات سرعت ناشی از بار روی موتور را جبران کرده و سرعت را ثابت نگه دارد. |
| 2609 | فعالسازی عملکرد کاهش نویز که از طریق تغییرات هوشمند در فرکانس سوئیچینگ، صدای گوشخراش موتور را به حداقل میرساند. |
| 2619 | فعالسازی تثبیتکننده ولتاژ باس DC. این ویژگی از نوسانات ولتاژ لینک DC جلوگیری کرده و پایداری عملکرد درایو را هنگام تغییرات شدید ولتاژ شبکه افزایش میدهد. |
پارامترهای گروه 30: تنظیمات حفاظتی موتور و درایو
پارامترهای گروه ۳۰ نقشی حیاتی در حفظ سلامت موتور و خود درایو ABB ACS150 ایفا میکنند. با تنظیم صحیح این پارامترها، سیستم در برابر شرایط مخرب کاری مانند اضافهبار حرارتی، قطع فاز، اتصال زمین، مسدود شدن محور موتور (Stall)، و همچنین خطاهای سیمکشی محافظت میشود. عملکرد حفاظتی درایو میتواند به صورت قطع خروجی (Trip) یا تولید هشدار (Alarm) پیکربندی شود.
| کد پارامتر | شرح عملکرد و منطق حفاظتی پارامتر |
|---|---|
| 3001 | تعیین نحوه واکنش درایو در زمان قطع شدن سیگنال ورودی آنالوگ اول (1AI). عملکرد درایو میتواند روی حالتهای متوقف شدن با فالت، ادامه کار با آخرین سرعت، یا تغییر به یک سرعت ایمن تنظیم شود. |
| 3003 | تخصیص یکی از ورودیهای دیجیتال به عنوان فالت خارجی شماره ۱ (External Fault 1). با فعال شدن این ورودی، درایو بلافاصله آلارم یا فالت صادر کرده و موتور را متوقف میکند. |
| 3004 | تخصیص یکی از ورودیهای دیجیتال به عنوان فالت خارجی شماره ۲ (External Fault 2) جهت اعمال حفاظتهای بیرونی بیشتر به درایو. |
| 3005 | فعالسازی و تنظیم مدل محاسباتی حفاظت حرارتی موتور (Motor Thermal Protection) جهت تخمین دمای موتور و پیشگیری از سوختن سیمپیچها در اثر اضافهبار. |
| 3006 | تعیین ثابت زمانی حرارتی موتور؛ یعنی مدت زمانی که طول میکشد تا دمای موتور در بار نامی به ۶۳ درصد حداکثر دمای مجاز خود برسد. |
| 3007 | تعیین نقطه محدودکننده بار موتور در فرکانس صفر (Break point) جهت ترسیم منحنی دقیق بارگذاری حرارتی موتور. |
| 3008 | تعیین میزان جریان مجاز موتور در فرکانسهای بسیار پایین (زیر فرکانس شکست) جهت جلوگیری از داغ شدن موتور در سرعتهای کم. |
| 3009 | تعیین فرکانس شکست (Break Frequency) برای مشخص کردن مرز تغییرات منحنی بار حرارتی موتور. |
| 3010 | تعریف واکنش درایو در صورت رخ دادن حالت واماندگی یا قفل کردن محور موتور (Stall Fault)؛ این حالت زمانی پیش میآید که موتور زیر بار سنگین متوقف شود. |
| 3011 | تنظیم محدوده فرکانسی مجاز برای فعال شدن حفاظت Stall موتور. |
| 3012 | تعیین مدت زمان تاخیر مجاز قبل از صادر شدن فالت قفل موتور (Stall) پس از رسیدن به شرایط بحرانی. |
| 3013 | فعالسازی حفاظت کاهش بار یا کارکرد موتور بدون بار (Underload)؛ این ویژگی برای پمپها جهت جلوگیری از خشک کار کردن (Dry Run) بسیار کاربردی است. |
| 3014 | تعیین مدت زمان تاخیر قبل از واکنش درایو به شرایط کاهش بار یا بیباری موتور. |
| 3015 | انتخاب منحنی مشخصه کاهش بار جهت تطبیق عملکرد حفاظتی با نوع بار مکانیکی متصل به موتور. |
| 3016 | تعیین عکسالعمل درایو در صورت قطع شدن یکی از فازهای تغذیه ورودی (Input Phase Loss) جهت جلوگیری از آسیب به دیودهای یکسوساز ورودی. |
| 3017 | فعال یا غیرفعالسازی حفاظت در برابر اتصال کوتاه خروجی به زمین (Earth Fault) جهت محافظت از موتور و کابلها. |
| 3021 | تعیین آستانه پایینی سیگنال ورودی آنالوگ اول (1AI) بر حسب درصد، به منظور تشخیص قطع شدن فیزیکی سیمکشی آنالوگ (مثلاً در سیگنالهای ۴ تا ۲۰ میلیآمپر). |
| 3023 | فعالسازی سیستم تشخیص سیمکشی اشتباه (Wiring Fault)؛ این پارامتر از درایو در برابر وصل شدن اشتباه فازهای شبکه ورودی به ترمینالهای خروجی موتور محافظت میکند. |
پارامترهای گروه 31: تنظیمات ریاستارت خودکار پس از خطا
گروه 31 امکان پیکربندی قابلیت ریاستارت خودکار درایو پس از رخ دادن برخی خطاها را فراهم میکند. این ویژگی به ویژه در سیستمهای صنعتی که نیاز به تداوم عملیات دارند و یا در مکانهایی که دسترسی فیزیکی برای ریست دستی محدود است، اهمیت فراوانی پیدا میکند. با تنظیم صحیح این پارامترها، درایو میتواند پس از وقوع خطاهای قابل رفع، به طور خودکار ریاستارت شده و عملیات را از سر بگیرد.
| کد پارامتر | شرح عملکرد و منطق ریاستارت خودکار پارامتر |
|---|---|
| 3101 | تعیین حداکثر تعداد دفعاتی که درایو مجاز است پس از وقوع یک خطای مشخص، به صورت خودکار ریاستارت شود. پس از رسیدن به این تعداد، در صورت تکرار خطا، درایو در حالت فالت باقی خواهد ماند. |
| 3102 | تنظیم بازه زمانی مجاز بین دو خطای متوالی. اگر خطای جدیدی در این بازه زمانی رخ ندهد، شمارنده ریاستارت خودکار صفر شده و درایو آماده ثبت خطای بعدی و ریاستارت مجدد خواهد بود. |
| 3103 | تعیین مدت زمان تأخیر (Delay) پس از وقوع خطا قبل از اقدام به ریاستارت خودکار. این تأخیر فرصت میدهد تا شرایط خطا به طور کامل برطرف شده و یا سیستم پایدار شود. |
| 3104 | فعالسازی قابلیت ریاستارت خودکار پس از وقوع خطای اضافهجریان (Overcurrent). |
| 3105 | فعالسازی قابلیت ریاستارت خودکار پس از وقوع خطای اضافهولتاژ (Overvoltage). |
| 3106 | فعالسازی قابلیت ریاستارت خودکار پس از وقوع خطای کاهش ولتاژ (Undervoltage) در لینک DC درایو. |
| 3107 | فعالسازی قابلیت ریاستارت خودکار در صورت بروز خطای مربوط به قطع یا خارج از محدوده بودن سیگنال ورودی آنالوگ اول (1AI Fault). |
| 3108 | فعال یا غیرفعالسازی کلی قابلیت ریاستارت خودکار برای خطاهای خارجی تعریف شده در ورودیهای دیجیتال (External Faults 1 & 2). |
پارامترهای گروه 32: پایش و نظارت بر متغیرهای عملیاتی (Supervision)
گروه پارامتری ۳۲ به عنوان یک ابزار مانیتورینگ داخلی در درایو ABB ACS150 عمل میکند. این قابلیت به کاربر اجازه میدهد تا حداکثر سه متغیر انتخابی از گروه ۰۱ (مانند جریان، ولتاژ، فرکانس خروجی و غیره) را به صورت مستمر تحت نظر قرار دهد. با تعریف کرانهای بالا و پایین برای هر متغیر، درایو میتواند وضعیت خروج از محدوده مجاز را تشخیص داده و از آن برای تحریک خروجیهای رلهای یا منطقهای کنترلی استفاده کند. این ویژگی برای حفاظت از تجهیزات جانبی و اطمینان از پایداری فرآیند بسیار کلیدی است.
| کد پارامتر | شرح عملکرد و منطق نظارتی پارامتر |
|---|---|
| 3201 | انتخاب اولین متغیر هدف جهت نظارت؛ در این پارامتر، کد یکی از متغیرهای گروه ۰۱ (مقادیر نمایشی) برای پایش مستمر توسط درایو تعیین میگردد. |
| 3202 | تعیین آستانه پایینی (Low Limit) برای متغیر اول؛ این مقدار حد پایین بازه نظارتی پارامتر ۳۲۰۱ را مشخص میکند. |
| 3203 | تعیین آستانه بالایی (High Limit) برای متغیر اول؛ این مقدار حد بالای بازه نظارتی پارامتر ۳۲۰۱ را مشخص میکند. |
| 3204 | انتخاب دومین متغیر هدف جهت نظارت؛ مشابه پارامتر ۳۲۰۱، متغیر دیگری از گروه ۰۱ برای بررسی در کانال دوم نظارتی برگزیده میشود. |
| 3205 | تعیین آستانه پایینی (Low Limit) برای متغیر دوم؛ حد پایین بازه عملکردی پارامتر ۳۲۰۴ در این بخش تنظیم میگردد. |
| 3206 | تعیین آستانه بالایی (High Limit) برای متغیر دوم؛ حد بالای بازه عملکردی پارامتر ۳۲۰۴ در این بخش تنظیم میگردد. |
| 3207 | انتخاب سومین متغیر هدف جهت نظارت؛ برای پایش همزمان متغیر سوم، کد مربوطه از گروه ۰۱ در این پارامتر وارد میشود. |
| 3208 | تعیین آستانه پایینی (Low Limit) برای متغیر سوم؛ این مقدار پایینترین مرز مجاز برای پارامتر ۳۲۰۷ را تعریف میکند. |
| 3209 | تعیین آستانه بالایی (High Limit) برای متغیر سوم؛ این مقدار بالاترین مرز مجاز برای پارامتر ۳۲۰۷ را تعریف میکند. |
پارامترهای گروه 34: سفارشیسازی نمایشگر کیپد
تنظیمات گروه ۳۴ در درایو ABB ACS150 به کاربر این امکان را میدهد تا نحوه نمایش دادهها بر روی صفحه LCD کیپد را مطابق با نیاز خود پیکربندی کند. با استفاده از این پارامترها، میتوان تعیین کرد که کدام یک از مقادیر عملیاتی (مانند جریان، توان یا فرکانس) به عنوان متغیر اصلی در صفحه اول نمایش داده شوند و این مقادیر با چه واحد و فرمتی (مانند تعداد ارقام اعشار) برای اپراتور قابل مشاهده باشند.
| کد پارامتر | شرح عملکرد و منطق نمایشی پارامتر |
|---|---|
| 3401 | انتخاب متغیر مرجع جهت نمایش بر روی کیپد؛ در این بخش با وارد کردن کد متناظر از گروه ۰۱، مشخص میکنید کدام پارامتر در اولویت نمایش قرار گیرد. برای مثال، وارد کردن عدد ۱۰۳ باعث میشود فرکانس خروجی (۰۱۰۳) در صفحه اصلی نشان داده شود. |
| 3402 | تعیین حد پایین (حداقل مقدار) برای متغیر انتخاب شده در پارامتر ۳۴۰۱؛ این مقدار برای مقیاسبندی (Scaling) نمایشگر در موارد خاص استفاده میشود. |
| 3403 | تعیین حد بالا (حداکثر مقدار) برای متغیر انتخاب شده در پارامتر ۳۴۰۱؛ این مقدار مرز بالایی مقیاسبندی نمایشگر را برای متغیر مربوطه مشخص میکند. |
| 3404 | تنظیم فرمت خروجی نمایشگر؛ این پارامتر تعیین میکند که مقدار عددی با چه دقتی و با چند رقم اعشار بر روی صفحه کیپد ظاهر شود. |
| 3405 | انتخاب واحد اندازهگیری؛ با این پارامتر میتوانید واحد نمایش متغیر (مانند آمپر، هرتز، درصد یا کیلووات) را متناسب با نوع پارامتر انتخابی در ۳۴۰۱ تعیین کنید تا خواندن دادهها برای اپراتور سادهتر شود. |
گروه 40: PID فرآیند 1 — ساختار و منطق تنظیمات
گروه ۴۰ برای راهاندازی کنترلر PID در ACS150 بهکار میرود تا درایو با تغییر فرکانس/سرعت موتور، متغیر فرآیند (PV) را روی نقطه تنظیم (SP) نگه دارد. در این گروه عملاً ۴ بلوک اصلی داریم:
- تنظیمات خود PID (بهرهها و فیلتر مشتق)
- تعریف مقیاس و واحدها (برای نمایش و تفسیر درصدها)
- انتخاب منابع SP و PV (فیدبک) + مقیاس و محدودهها
- منطق Sleep/Wake-up (برای کاربردهای پمپ/فن و کاهش مصرف انرژی)
| کد | عنوان/کارکرد | نکته کاربردی |
|---|---|---|
| 4001 | بهره تناسبی PID (P Gain) | افزایش P پاسخ را سریعتر میکند، اما اگر زیاد شود نوسان/اُورشوت بالا میرود. |
| 4002 | زمان انتگرال (I Time) | I خطای ماندگار را حذف میکند؛ زمان کمتر یعنی انتگرال قویتر و احتمال نوسان بیشتر. |
| 4003 | زمان مشتق (D Time) | D به تغییرات سریع حساس است و اُورشوت را کم میکند؛ در سیگنالهای نویزی میتواند مشکلساز شود. |
| 4004 | ثابت زمانی فیلتر مشتق | برای کاهش اثر نویز روی D؛ بزرگتر کردن این مقدار معمولاً D را “نرمتر” میکند. |
| 4005 | معکوسسازی پلاریته خطا (Reverse Error Polarity) | اگر با افزایش سرعت، PV باید کاهش یابد (یا برعکس)، این گزینه جهت کنترل را درست میکند. |
| 4006 | واحد PID | تعیین واحد نمایش/درک مقدار (مثلاً bar، °C، %) مطابق کاربرد فرآیند. |
| 4007 | مقیاسبندی نمایش | تبدیل مقادیر داخلی/خام به نمایشی قابل فهم (Scaling). |
| 4008 | تعریف نقطه متناظر با 0% مقدار واقعی | برای کالیبراسیون: مشخص میکند ۰٪ در نمایش معادل چه مقدار فیزیکی است. |
| 4009 | تعریف نقطه متناظر با 100% مقدار واقعی | مکمل 4008؛ بازه واقعی سنسور/فرآیند را به ۰ تا ۱۰۰٪ نگاشت میکند. |
| 4010 | انتخاب منبع Set Point (SP Source) | 0=کیپد، 1=AI1، 2=پتانسیومتر کیپد، 19=SP داخلی از 4011، 32=قطار پالس ورودی بهعنوان SP |
| 4011 | انتخاب متغیر بهعنوان Set Point داخلی | وقتی 4010=19 باشد، SP از یک متغیر/پارامتر داخلی گرفته میشود. |
| 4012 | حداقل Set Point | محدودسازی SP برای جلوگیری از فرماندهی خارج از محدوده فرآیند. |
| 4013 | حداکثر Set Point | سقف SP؛ برای ایمنی فرآیند و جلوگیری از فشار/دما/فلو بیش از حد. |
| 4014 | انتخاب ساختار فیدبک (Feedback Selection) | 1=فقط 1ACT، 2=اختلاف 2ACT و 1ACT، 3=جمع 1ACT و 2ACT |
| 4015 | ضریب تقویت/اسکیل فیدبک | برای هممقیاسکردن PV با SP (مثلاً تبدیل ولتاژ سنسور به واحد فرآیند). |
| 4016 | منبع 1ACT (Feedback 1) | 1=AI1، 2=پتانسیومتر کیپد، 3=جریان خروجی، 4=گشتاور خروجی، 5=توان خروجی |
| 4017 | منبع 2ACT (Feedback 2) | همان گزینههای 4016 برای کانال دوم فیدبک |
| 4018 | حداقل 1ACT | کلمپ/محدودسازی حد پایین برای PV1 (بهخصوص در سنسورهای دارای آفست). |
| 4019 | حداکثر 1ACT | حد بالای PV1؛ برای جلوگیری از مقادیر غیرواقعی یا اشباع سنسور. |
| 4020 | حداقل 2ACT | حد پایین PV2 در حالتهای اختلاف/جمع. |
| 4021 | حداکثر 2ACT | حد بالای PV2. |
| 4022 | انتخاب ورودی فعالسازی Sleep | 1…5=DI1…DI5، 7=سطح داخلی تعیینشده با 4023 یا 4025 |
| 4023 | سطح ورود به Sleep (Sleep Level) | آستانهای که اگر خروجی/فرآیند به آن برسد، اجازه خواب صادر میشود (بسته به منطق). |
| 4024 | تأخیر فعالسازی Sleep | جلوگیری از Sleep شدن بر اثر افتهای لحظهای یا نویز (Debounce زمانی). |
| 4025 | سطح Wake-up | آستانهای که با عبور از آن، سیستم از Sleep خارج میشود. |
| 4026 | تأخیر Wake-up | جلوگیری از بیدار/خواب شدن مکرر (Hunting) با افزودن تایمدیلی. |
گروه 99: تنظیمات اولیه و مشخصات پلاک موتور (Start-up Data)
تنظیمات گروه ۹۹ حیاتیترین بخش در راهاندازی اولیه درایو ABB ACS150 به شمار میرود. درایو برای محاسبه دقیق مدل ریاضی موتور، حفاظت حرارتی، تنظیم گشتاور و اعمال الگوریتمهای کنترلی به این اطلاعات نیاز مبرم دارد. مقادیر مربوط به موتور باید دقیقاً از روی پلاک مشخصات (Nameplate) موتور متصل به درایو استخراج و وارد شوند.
| کد پارامتر | عنوان فنی پارامتر | منطق عملکردی و اهمیت تنظیم |
|---|---|---|
| 9902 | انتخاب ماکروی کاربردی (APPLIC MACRO) | تعیینکننده پیکربندی پیشفرض ورودی/خروجیها (مانند ماکروی ۳ سیمه، پمپ و فن، یا PID). تغییر این پارامتر باعث بازنشانی سایر پارامترها به تنظیمات اولیه آن ماکرو میشود. |
| 9905 | ولتاژ نامی موتور (MOTOR NOM VOLT) | تعریف ولتاژ کارکرد موتور بر اساس آرایش اتصالات (ستاره یا مثلث). تنظیم اشتباه این پارامتر میتواند منجر به افت گشتاور یا آسیب به عایقبندی موتور شود. |
| 9906 | جریان نامی موتور (MOTOR NOM CURR) | جریان نامی موتور بر حسب آمپر؛ این پارامتر مرجع اصلی برای محاسبه اورلود الکترونیکی (حفاظت حرارتی موتور) است. |
| 9907 | فرکانس نامی موتور (MOTOR NOM FREQ) | فرکانس نامی کارکرد موتور (معمولاً ۵۰ یا ۶۰ هرتز) که نقطه نامی نسبت ولتاژ به فرکانس (V/f) را مشخص میکند. |
| 9908 | سرعت نامی موتور (MOTOR NOM SPEED) | سرعت روتور بر حسب دور در دقیقه (RPM) در بار کامل. این مقدار به دلیل لغزش (Slip)، همواره کمتر از سرعت سنکرون میدان مغناطیسی است. |
| 9909 | توان نامی موتور (MOTOR NOM POWER) | توان خروجی شفت موتور بر حسب کیلووات (kW) یا اسب بخار (HP) که باید با توان نامی تعریفشده روی پلاک موتور تطابق کامل داشته باشد. |
💾
ذخیرهسازی پارامترها در ABB ACS150
پس از اینکه مقادیر پارامترها را تغییر دادید، حتماً باید یک بار پارامتر 1607 را اجرا و فعال کنید تا مقادیر جدید پارامترها در حافظه دائمی درایو ذخیره شوند.
⚠️ هشدار: در غیر این صورت، زمانی که تغذیه درایو را قطع و وصل کنید، مقادیر پارامترها به حالت پیش از تغییرات بازمیگردند و تمامی تنظیمات شما از دست خواهد رفت. این مرحله برای اطمینان از پایداری پیکربندی درایو شما ضروری است.
🛠️
خدمات تخصصی الکترومارکت در حوزه درایوهای صنعتی
الکترومارکت با سالها تجربه در ارائه طیف وسیعی از درایوهای ABB، درایوهای اشنایدر و سایر برندهای معتبر، آماده ارائه مشاوره، فروش و خدمات پشتیبانی به شماست. در صورت نیاز به مشاوره برای انتخاب، نصب، تنظیم یا تعمیر درایو ABB، میتوانید از خدمات تخصصی تیم فنی ما بهرهمند شوید.
📞 ارتباط با ما
- 📍 دفتر مرکزی: شهریار، خیابان شهید رزاق دوست، پلاک 17
- 📱 تلفن تماس و مشاوره رایگان: 09122659154
- 🌐 وبسایت رسمی: electromarket.ir
