مقدمه و معرفی جامع اینورتر TECO MA7200
این راهنمای فنی به منظور تشریح دقیق تنظیمات پارامتری، نصب و راهاندازی اینورتر Teco MA7200 تدوین شده است. این درایو قدرتمند برای طیف وسیعی از کاربردهای صنعتی از جمله سیستمهای اتوماسیون صنعتی، آسانسورها، سیستمهای تهویه مطبوع (HVAC) و خطوط تولید پیشرفته طراحی شده است. مخاطبان اصلی این مستند، مهندسان اتوماسیون، تکنسینهای نصب، و متخصصان تعمیر و نگهداری درایوهای صنعتی هستند که نیازمند دسترسی به مقادیر پیشفرض، عملکردهای دقیق و پیشنهادهای بهینهسازی پارامترها میباشند.
نکات ایمنی و استانداردهای الزامی ⚠️
- استانداردها: رعایت کامل استانداردهای بینالمللی IEC 61800-5-1 و EN 50178 در تمامی مراحل نصب الزامی است.
- قطع جریان برق: پیش از هرگونه عملیات نصب یا سرویس، جریان ورودی برق را قطع کرده و تا خاموش شدن کامل نشانگر
CHARGEمنتظر بمانید. استفاده از تجهیزات حفاظت فردی (PPE) نظیر دستکش عایق ضروری است. - سیستم ارتینگ (Earth): ترمینال E باید همواره به سیستم زمین (ارت) استاندارد با مقاومت کمتر از 100 اهم متصل شود.
- شرایط محیطی سخت: در محیطهای دارای رطوبت بالا یا غبار صنعتی، اکیداً استفاده از محفظهها و تابلوهای دارای استاندارد حفاظتی IP54 یا بالاتر پیشنهاد میشود.
- تست عایقی: هرگز تست ولتاژ تحمل بالا (High Voltage Test) را مستقیماً روی قطعات داخلی درایو انجام ندهید.
مشخصات فنی و قابلیتهای کنترل
- محدوده توان خروجی: از 0.75 تا 55 کیلووات (kW).
- سازگاری موتور: طراحی شده برای کنترل بهینه موتورهای القایی آسنکرون (IM).
- حالتهای کنترل (Control Modes):
- حالت Open Loop (کنترل برداری بدون سنسور / V/F)
- حالت Closed Loop (کنترل حلقه بسته با استفاده از انکودر افزایشی AB)
جدول ابعاد، وزن و مشخصات ورودی برق
| توان خروجی (kW) | ابعاد فیزیکی (H \times W \times D) (mm) | وزن تقریبی (kg) | ولتاژ ورودی |
|---|---|---|---|
| 0.75 – 2.2 | 200 \times 110 \times 150 | 1.5 – 2.0 | تکفاز 230V |
| 0.75 – 5.5 | 250 \times 130 \times 170 | 2.5 – 3.5 | سهفاز 230V / 460V |
| 7.5 – 15 | 300 \times 175 \times 190 | 5.0 – 7.0 | سهفاز 230V / 460V |
| 18.5 – 30 | 400 \times 250 \times 210 | 10.0 – 15.0 | سهفاز 230V / 460V |
| 37 – 55 | 550 \times 320 \times 250 | 20.0 – 30.0 | سهفاز 460V |
مشخصات پنل اپراتوری (Keypad JNEP-36) 🎛️
- ابعاد کیپد: 70 \ 110 \ 20 میلیمتر.
- وزن: حدود 0.2 کیلوگرم.
- درجه حفاظت: IP20.
- ارتباط و نصب ریموت: جهت نصب کیپد روی درب تابلو، از کابل شبکه با سوکت RJ-45 استفاده میشود (طول کابل پیشنهادی: 5 الی 10 متر).
الزامات نصب فیزیکی و شرایط محیطی
- محل نصب: درایو باید به صورت عمودی (با استفاده از پیچهای M4 یا M5) در محیطی خشک، عاری از گرد و غبار، گازهای خورنده و ارتعاشات شدید نصب گردد.
- محدوده دمای کاری: از -10 تا +40 درجه سانتیگراد.
- رطوبت مجاز: کمتر از 90\% (بدون تشکیل چگالش و قطرات آب).
- سیمکشی قدرت: ترمینالهای ورودی تغذیه شامل R/L1، S/L2 و T/L3 بوده و ترمینالهای خروجی به موتور شامل U/T1، V/T2 و W/T3 میباشند. اتصال اشتباه منبع تغذیه به خروجیهای موتور موجب تخریب درایو خواهد شد.
- سیمکشی فرمان: به منظور کاهش تداخلات الکترومغناطیسی (نویز)، استفاده از کابلهای شیلددار برای مسیرهای کنترل الزامی است.
- طول کابل موتور: در صورت افزایش طول کابل موتور به بیش از 50 الی 100 متر، استفاده از فیلترهای خروجی (Output Reactor) توصیه میگردد.
- راهاندازی اولیه: پیش از اتصال بار مکانیکی، فرآیند Auto-Tune را در حالت بدون بار (No-load) اجرا نمایید.
📏 حداقل فواصل استاندارد جهت تهویه مناسب (Clearance)
برای تضمین گردش هوای خنککننده، رعایت فواصل زیر پیرامون درایو الزامی است (حداقل فاصله پایه 10 سانتیمتر است، اما برای ظرفیتهای مختلف مقادیر زیر دقیقتر میباشند):
- مدلهای توان پایین (تاسیسات کوچک): حداقل 120 میلیمتر از بالا، 50 میلیمتر از پایین و 30 میلیمتر از طرفین.
- مدلهای توان بالا (صنعتی و سنگین): حداقل 200 میلیمتر از بالا، 100 میلیمتر از پایین و 50 میلیمتر از طرفین.
انواع ورودی برق و محدوده توان
اینورترهای TECO MA7200 بر اساس ولتاژ ورودی و محدوده توان به سه دسته کلی تقسیم میشوند:
- تکفاز 230V: در محدوده توانی 0.75 تا 2.2 کیلووات (kW)
- سهفاز 230V: در محدوده توانی 0.75 تا 30 کیلووات (kW)
- سهفاز 460V: در محدوده توانی 0.75 تا 55 کیلووات (kW)
ظرفیتهای کنترلی و مدار قدرت
درایوهای کوچک (0.75 تا 1.5 کیلووات)
- 8 ورودی دیجیتال
- 3 ورودی آنالوگ
- 2 خروجی دیجیتال ترانزیستوری
- 1 خروجی رلهای
- ورودی انکودر جهت کنترل حلقه بسته
- 1 پورت ارتباطی RS485
- 2 خروجی آنالوگ
درایوهای بزرگتر (2.2 تا 55 کیلووات)
- تمامی امکانات درایوهای کوچک
- تفاوت: دارای 2 خروجی رلهای
- نکته: برای توانهای بالاتر از 15 kW، استفاده از واحد ترمز بین ترمینالهای DC Bus (+ و -) اکیداً توصیه میشود.

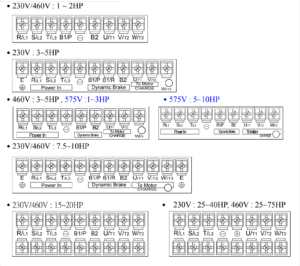

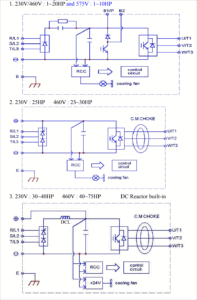

معرفی ترمینالهای مدار قدرت
| شناسه ترمینال | شرح عملکرد |
|---|---|
| R/L1, S/L2, T/L3 | ورودی منبع تغذیه شبکه. در مدلهای تکفاز 230V تنها از ترمینالهای R/L1 و S/L2 استفاده میشود. |
| U/T1, V/T2, W/T3 | خروجیهای متصلشونده به موتور آسنکرون سهفاز. |
| B1, B2 | محل اتصال مقاومت ترمز خارجی (برای مدلهای بالاتر از 15 kW ضروری است). |
| + (P), – (N) | ترمینالهای باس مستقیم (DC Bus) جهت اتصال واحد ترمز یا باتری خارجی. |
| E | ترمینال زمین حفاظتی (Earth)؛ اتصال به شبکه زمین با مقاومت کمتر از 100 \Omega الزامی است. |

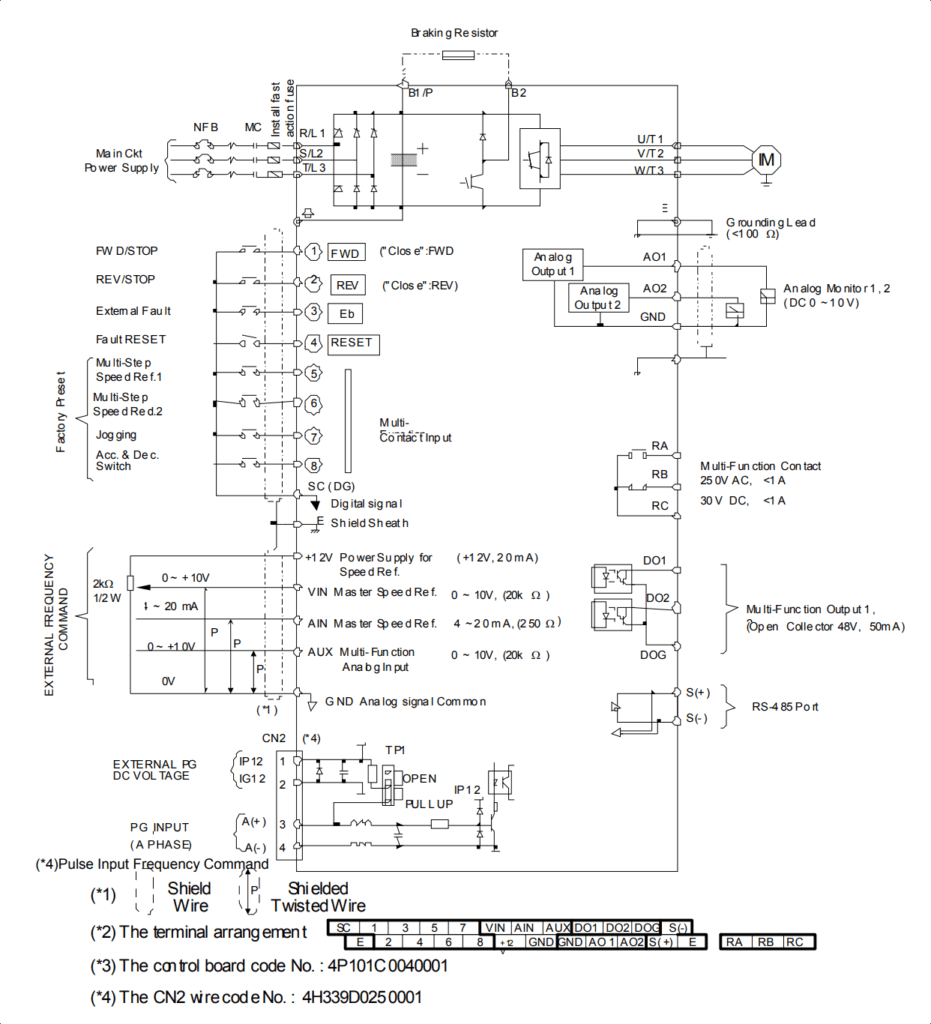

معرفی ترمینالهای مدار فرمان (کنترل)
| شناسه ترمینال | شرح و کاربرد |
|---|---|
| DI1 تا DI8 | ورودیهای دیجیتال برنامهپذیر جهت صدور فرمان استارت/استاپ و انتخاب سرعتهای پیشفرض. |
| AI1, AI2, AI3 | ورودیهای آنالوگ جهت تنظیم مرجع سرعت یا فیدبک PID (با سطوح 0-10V یا 4-20mA). |
| DO1, DO2 | خروجیهای دیجیتال ترانزیستوری جهت اعلام وضعیتهایی نظیر Run یا Fault. |
| RA, RB, RC | خروجیهای رلهای برنامهپذیر (مانند اعلام خطا یا رسیدن به سرعت نامی). |
| S+, S- | پورتهای شبکه ارتباطی سریال RS485 (پشتیبانی از پروتکل Modbus RTU). |
| PG A, PG B | ورودیهای پالس انکودر جهت عملکرد در حالت حلقه بسته (Closed Loop). |
الزامات ایمنی و نکات سیمکشی 🔌
- پیش از آغاز هرگونه سیمکشی، برق تغذیه را قطع نموده و حداقل ۵ دقیقه جهت تخلیه کامل خازنهای لینک DC زمان در نظر بگیرید.
- جهت انتقال سیگنالهای فرمان و کنترل، منحصراً از کابلهای شیلددار استفاده نمایید تا اثرات نویز به حداقل برسد.
- حداکثر طول مجاز کابل موتور برای مدلهای توان پایین 50 متر و برای مدلهای توان بالا 100 متر میباشد. در فواصل بیشتر، استفاده از فیلترهای کاهنده نویز (du/dt فیلتر) الزامی است.
- در مدلهای سهفاز 230V و 460V، صحت ترتیب فازهای ورودی و اتصالات را با دقت بررسی نمایید.
معرفی کیپد و گروه های پارامتری
جهت برنامهریزی اینورتر از طریق پنل اپراتوری، پارامترها در گروههای مجزایی دستهبندی شدهاند. با فشردن کلید DSPL در حالت PRGM، میتوانید بین گروههای زیر جابجا شوید:
An (Advanced) Bn (Basic) Cn (Control) Sn (System) Un (User/Monitor)
نحوه دسترسی و ویرایش پارامترها
برای اعمال تغییرات در پارامترهای اینورتر TECO MA7200، مراحل زیر را به ترتیب دنبال کنید:
- با فشردن کلید
PRGM/DRIVEوارد حالت PRGM شوید. - با استفاده از کلید
DSPLگروه پارامتری مورد نظر (مانند An، Bn، Cn یا Sn) را انتخاب نمایید. - با استفاده از کلیدهای
UP / DOWN، شماره پارامتر دلخواه (مثلاً Cn-01) را پیدا کنید. - کلید
ENTER/EDITرا برای ورود به حالت ویرایش مقدار پارامتر فشار دهید. - مقدار مورد نظر را تنظیم کرده و مجدداً
ENTER/EDITرا بفشارید. نمایش پیام “Entry Accepted” نشاندهنده ذخیره موفقیتآمیز است. - جهت انصراف و خروج بدون ذخیره تغییرات، کلید
RESETرا فشار دهید.
گروه An: تنظیمات فرکانسهای ثابت و JOG
| پارامتر | شرح عملکرد | مقدار پیشفرض |
|---|---|---|
| An-01 تا An-16 | تنظیم فرکانسهای ثابت (Multi-Step Speeds) جهت فراخوانی توسط ورودیهای دیجیتال. | 0 Hz |
| An-17 | فرکانس JOG (سرعتهخزشی) که با فشردن کلید JOG روی کیپد یا فرمان خارجی فعال میشود. |
6 Hz |
گروه Bn: زمانهای شتاب، آنالوگ و PID کنترل
| پارامتر | شرح عملکرد |
|---|---|
| Bn-01 تا Bn-04 | تنظیم زمانهای شتابگیری (Acceleration) و توقف (Deceleration). |
| Bn-05 تا Bn-08 | تنظیمات ضریب (Gain) و بایاس (Bias) برای ورودیهای آنالوگ. |
| Bn-12 و Bn-13 | انتخاب متغیرهای نمایشی در خط اول و دوم نمایشگر کیپد (مانند ولتاژ، جریان یا فرکانس). |
| Bn-14 تا Bn-20 | پیکربندی خروجیهای آنالوگ و ضرایب کنترلر PID (شامل Kp، Ki و Kd). |
گروه Cn: پارامترهای موتور، منحنی V/F و ترمز DC
| پارامتر | شرح عملکرد | مقدار پیشفرض |
|---|---|---|
| Cn-01 | ولتاژ ورودی درایو | 400 V |
| Cn-02 | حداکثر فرکانس خروجی (Max Frequency) | 60 Hz |
| Cn-09 | جریان نامی موتور (تنظیم بر اساس پلاک موتور) | – |
| Cn-14 | فرکانس آغاز تزریق جریان ترمز DC در زمان توقف | 1.5 Hz |
| Cn-15 | سطح جریان تزریقی ترمز DC (نسبت به جریان نامی) | 50\% |
| Cn-18 / Cn-19 | حد بالا / حد پایین فرکانس خروجی مجاز | 100\% / 0\% |
| Cn-24 | تعداد دفعات ریاستارت خودکار سیستم پس از وقوع خطا | 0 |
| Cn-25 / Cn-26 | سطح جریان جلوگیری از استال (هنگام شتاب / کار عادی) | 170\% / 160\% |
معرفی اولیه گروه Sn (تنظیمات سیستمی)
نکته مهم: گروه Sn تنظیمات حیاتی سیستم را بر عهده دارد. برخی از پارامترهای استخراج شده تا این مرحله عبارتند از:
- Sn-03: قفل کردن پارامترها و جلوگیری از تغییرات ناخواسته از طریق کیپد.
- Sn-09: فعالسازی امکان تغییر سرعت با کلیدهای
UP/DOWNدر حین کار (حالت DRIVE). - Sn-64: انتخاب و تخصیص ورودی آنالوگ برای کاربرد PID (مثلاً اتصال سنسور فشار به AI1).
- Sn-67: فعالسازی حالت کنترل وکتور بدون سنسور (Sensorless Vector Control).
گروه Sn: مراجع فرمان، سرعت و حفاظتهای سیستم
پارامترهای گروه Sn ساختار اصلی عملکرد درایو را تعیین میکنند. مهمترین پارامترهای این بخش عبارتند از:
| پارامتر | شرح عملکرد | تنظیمات و مقادیر مهم |
|---|---|---|
| Sn-03 | بازگشت به تنظیمات کارخانه و قفل پارامترها | استفاده جهت ریست کلی یا جلوگیری از تغییرات غیرمجاز |
| Sn-04 | انتخاب مرجع فرمان استارت/استاپ | 0: کیپد | 1: ترمینالهای کنترل (ورودی دیجیتال) |
| Sn-05 | انتخاب مرجع تنظیم سرعت (فرکانس) | 0: سرعتهای ثابت (An-01 تا An-16) | تنظیمات دیگر برای آنالوگ/شبکه |
| Sn-06 | روش توقف موتور (Stop Method) | 0: توقف نرم (Ramp) | 1: توقف آزاد (Coast to Stop) |
| Sn-07 | عملکرد کلید STOP روی کیپد | 0: همیشه فعال | 1: توقف فقط از طریق ترمینال/شبکه |
| Sn-14 / Sn-16 | حفاظت جلوگیری از استال (هنگام کار و کاهش سرعت) | 1: فعالسازی حفاظت |
| Sn-66 | فعالسازی فرآیند Auto-Tune | 1: آغاز شناسایی خودکار پارامترهای موتور |
| Sn-67 | کنترل برداری بدون سنسور (Sensorless Vector) | 1: فعالسازی کنترل وکتور جهت گشتاور دقیقتر |
پیکربندی ورودی و خروجیهای دیجیتال/رلهای
ورودیهای دیجیتال (Sn-25 تا Sn-28)
- Sn-25 = 02: انتخاب سرعت ثابت شماره ۱
- Sn-26 = 03: انتخاب سرعت ثابت شماره ۲
- Sn-27 = 06: فرمان JOG (سرعت خزشی)
خروجیهای دیجیتال و رلهای
- Sn-30 = 13: خروجی رلهای برای اعلام خطا (Fault)
- Sn-31 = 00: خروجی دیجیتال ۱ برای وضعیت Run
- Sn-32 = 01: خروجی دیجیتال ۲ برای وضعیت Zero Speed
مراحل انجام Auto-Tune (شناسایی خودکار موتور) ⚙️
- اطمینان حاصل کنید که موتور بدون بار (Uncoupled) است.
- پارامتر Sn-66 را روی مقدار 1 تنظیم کنید.
- اطلاعات پلاک موتور (نظیر جریان نامی Cn-09، لغزش Cn-11 و ولتاژ پایه) را وارد نمایید.
- فرمان استارت را صادر کنید. فرآیند تنظیم خودکار حدود ۱ تا ۲ دقیقه به طول میانجامد (موتور ممکن است حرکت کند، نکات ایمنی را رعایت فرمایید).
- پس از پایان موفقیتآمیز، پارامترهای داخلی موتور (مانند مقاومت استاتور Cn-12) بهطور خودکار بهروزرسانی میشوند.
راهنمای عیبیابی و کدهای خطای اینورتر TECO MA7200 ⚠️
در صورت بروز مشکل، اینورتر کدهای زیر را روی نمایشگر نشان میدهد. جهت رفع خطا، اقدامات پیشنهادی را انجام دهید:
| کد خطا | شرح خطا | علت و راهکار پیشنهادی |
|---|---|---|
| OC | اضافهجریان عمومی (Overcurrent) | زمان شتاب (Bn-01) را افزایش دهید. بار مکانیکی، سلامت کابلها و عایق موتور را بررسی کنید. |
| OV | اضافهولتاژ (Overvoltage) | زمان کاهش سرعت را افزایش دهید. در صورت نیاز از مقاومت ترمز استفاده کرده و ولتاژ شبکه را بررسی نمایید. |
| UV | افت ولتاژ (Undervoltage) | منبع تغذیه ورودی، اتصالات کابلها و پارامتر سطح افت ولتاژ (Cn-40) را بررسی کنید. |
| OH | افزایش دمای بیش از حد (Overheat) | سیستم تهویه محیط و فنهای درایو را بررسی کنید. بار درایو را در صورت نیاز کاهش دهید. |
| OL1 / OL2 | اضافهبار موتور / درایو (Overload) | جریان نامی تنظیم شده (Cn-09) را تطبیق دهید. از متناسب بودن توان درایو با بار مکانیکی اطمینان حاصل کنید. |
| GF / SC | خطای زمین / اتصال کوتاه | عایقبندی کابلهای موتور (U, V, W) و اتصال صحیح زمین (E) را به دقت تست کنید. |
| EE / CF | خطای حافظه / پردازنده | درایو را با Sn-03 ریست کنید. در صورت تداوم، نویز محیط را کاهش داده یا با واحد تعمیرات تماس بگیرید. |
| EF / STO | خطای خارجی / توقف ایمن | وضعیت ورودیهای دیجیتال (DI1 تا DI8) و مدارات ایمنی متصل به ترمینالها را بررسی کنید. |
