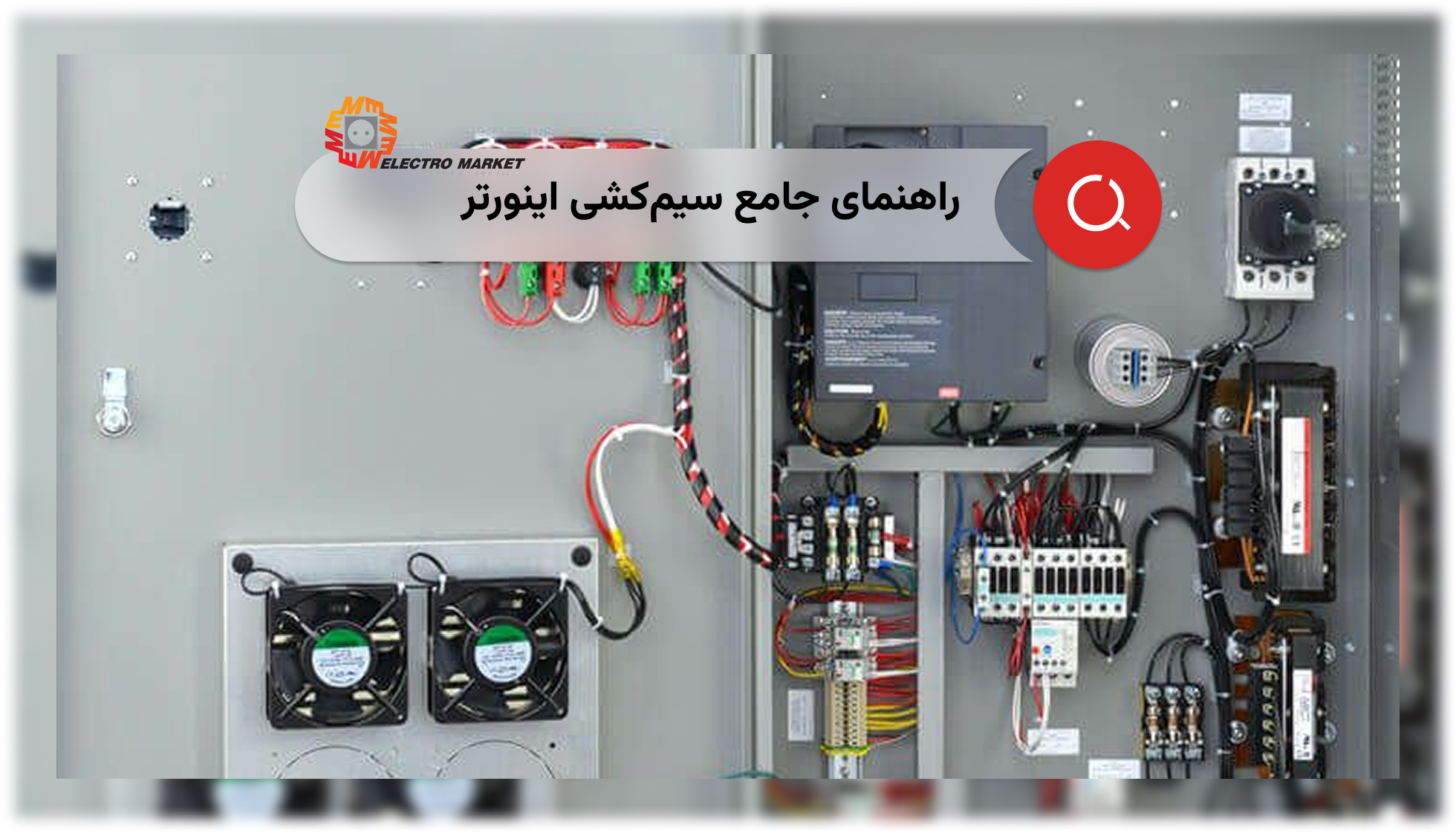

راهنمای جامع سیم‌کشی اینورتر: اصول، چالش‌ها و راهکارهای بهینه

۱. مقدمه: چرا سیم‌کشی اینورتر حیاتی است؟

اینورتر، دستگاهی حیاتی در تبدیل جریان مستقیم (DC) به جریان متناوب (AC) است که با تغییر سریع مدارهای سوئیچینگ، توان DC ورودی را با فرکانس و ولتاژ مورد نیاز به AC تبدیل می‌کند. اینورترهای مدرن فراتر از یک مبدل ساده عمل کرده و قابلیت‌های پیشرفته‌ای نظیر تنظیم دقیق ولتاژ خروجی، اتصال به شبکه برق، عملکرد مستقل و مدیریت هوشمند انرژی را فراهم می‌آورند. خروجی اینورترهای با کیفیت بالا، به ویژه اینورترهای موج سینوسی خالص، شکل موجی مشابه برق شهری تولید می‌کند که برای تغذیه تجهیزات الکتریکی حساس و پیچیده ایمن‌تر و مناسب‌تر است.

کاربردهای اینورترها بسیار گسترده است؛ از سیستم‌های توان خورشیدی و درایوهای فرکانس متغیر (VFD) در صنعت گرفته تا اینورترهای خودرویی و سیستم‌های برق اضطراری (UPS). این گستردگی کاربرد، اهمیتسیم‌کشی صحیح و دقیق این دستگاه‌ها را دوچندان می‌کند.

سیم‌کشی صحیح و مطابق با اصول مهندسی، سنگ بنای عملکرد پایدار و ایمنی هر سیستم مبتنی بر اینورتر است. اینورترها خود دارای عملکردهای حفاظتی متعددی مانند حفاظت در برابر اتصال کوتاه و اضافه بار هستند. با این حال، نصب و سیم‌کشی نامناسب می‌تواند این مکانیزم‌های حفاظتی را تضعیف کرده و منجر به بروز مشکلات جدی شود. عواقب سیم‌کشی نادرست شامل افت ولتاژ قابل توجه، تولید هارمونیک‌های مضر، و تداخل الکترومغناطیسی (EMI) است که همگی می‌توانند عملکرد سیستم را مختل کرده، به تجهیزات آسیب برسانند و حتی طول عمر آن‌ها را به شدت کاهش دهند. بنابراین، سرمایه‌گذاری در سیم‌کشی با کیفیت بالا نه تنها یک الزام ایمنی است، بلکه یک سرمایه‌گذاری هوشمندانه برای افزایش بهره‌وری و کاهش هزینه‌های نگهداری و تعمیرات در بلندمدت محسوب می‌شود. رعایت استانداردهای بین‌المللی مانند UL 1741 و IEC 62109 نیز برای اطمینان از ایمنی و عملکرد صحیح سیستم‌های اینورتر در سراسر جهان ضروری است.

برای اطمینان از طراحی و اجرای صحیح سیم‌کشی اینورتر در پروژه خود، همین امروز با کارشناسان الکترومارکت تماس بگیرید. ما آماده‌ایم تا با ارائه مشاوره تخصصی، شما را در انتخاب بهترین راه‌حل‌ها یاری کنیم.

۲. اصول اساسی سیم‌کشی اینورتر و اجزای کلیدی

برای درک عمیق‌تر سیم‌کشی اینورتر، ابتدا باید با انواع مختلف اینورترها و اجزای کلیدی یک سیستم سیم‌کشی آشنا شد. اینورترها را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد که هر یک نیازمندی‌های سیم‌کشی خاص خود را دارند.

دسته‌بندی اینورترها (با تأکید بر تأثیر بر سیم‌کشی)

اینورترها بر اساس توان خروجی به سه دسته اصلی تقسیم می‌شوند:

• اینورترهای توان کوچک: ۱۰۰ تا ۱۰۰۰ وات، مناسب برای دستگاه‌های قابل حمل و لوازم خانگی کوچک. سیم‌کشی اینورترهای کوچک معمولاً ساده‌تر است، اما همچنان نیازمند رعایت اصول اولیه ایمنی و سایزبندی کابل است.

• اینورترهای توان متوسط: ۱۰۰۰ تا ۵۰۰۰ وات، برای مصارف خانگی یا تاسیسات تجاری کوچک. سیم‌کشی این دسته از اینورترها پیچیده‌تر شده و نیاز به کابل‌های با سایز بزرگ‌تر و تجهیزات حفاظتی مناسب دارد.

• اینورترهای توان بالا: بیش از ۵۰۰۰ وات، برای تجهیزات الکتریکی بزرگ و کاربردهای صنعتی سنگین. سیم‌کشی این اینورترها نیازمند طراحی تخصصی، کابل‌های با مقاطع بسیار بزرگ، و سیستم‌های حفاظتی پیشرفته است.

بر اساس کاربرد، اینورترها در چهار حوزه اصلی به کار می‌روند که هر یک ملاحظات سیم‌کشی خاص خود را دارند:

• سیستم‌های خورشیدی: سیم‌کشی در این سیستم‌ها باید در برابر اشعه UV و شرایط آب و هوایی مقاوم باشد و از کانکتورهای تخصصی مانند MC4 استفاده شود.

• درایوهای فرکانس متغیر (VFD) صنعتی: سیم‌کشی VFDها نیازمند جداسازی دقیق کابل‌های قدرت و کنترل، و همچنین مدیریت نویز و هارمونیک‌ها است.

• اینورترهای خودرویی: سیم‌کشی در خودروها باید در برابر لرزش و دماهای بالا مقاوم باشد و شامل اتصال صحیح به شاسی خودرو برای ایمنی است.

• سیستم‌های برق اضطراری (UPS): سیم‌کشی UPS شامل اتصال به بانک باتری و اطمینان از تأمین برق بدون وقفه برای تجهیزات حساس است.

اجزای کلیدی در سیستم‌های سیم‌کشی اینورتر

یک سیستم سیم‌کشی اینورتر فراتر از خود دستگاه اینورتر است و شامل مجموعه‌ای از اجزای به‌هم‌پیوسته می‌شود که هر یک نقش حیاتی در عملکرد و ایمنی کلی سیستم دارند. این اجزا عبارتند از:

• کابل‌ها: انتخاب کابل با سایز، جنس رسانا، عایق و روکش مناسب برای انتقال ایمن و کارآمد جریان الکتریکی ضروری است.

• فیوزها و قطع‌کننده‌های مدار: این تجهیزات حفاظتی برای محافظت از کابل‌ها و سایر اجزا در برابر جریان‌های بیش از حد ناشی از اضافه بار یا اتصال کوتاه طراحی شده‌اند. به عنوان مثال، فیوزهای ANL با ظرفیت‌های ۱۵۰ آمپر برای کابل‌های ۴ AWG، ۲۰۰ تا ۳۰۰ آمپر برای کابل‌های ۱/۰ AWG، و ۵۰۰ آمپر برای کابل‌های ۴/۰ AWG، معمولاً در مسیر مثبت کابل باتری به اینورتر استفاده می‌شوند.

• رله‌ها و کنتاکتورها: رله‌ها برای سوئیچینگ مدارهای الکتریکی با جریان پایین‌تر و کنتاکتورها برای کاربردهای با جریان بالاتر (معمولاً در سیستم‌های سه فاز) به کار می‌روند.

• سایر تجهیزات حفاظتی و جانبی:

  • ارتینگ (Earthing): اتصال صحیح تمام تجهیزات به زمین برای ایمنی پرسنل، حفاظت از تجهیزات در برابر خطاهای الکتریکی و صاعقه، و تخلیه الکتریسیته ساکن بسیار مهم است.

    نوشته های مشابه

    •
      راهنمای جامع سری EMDBU600: فناوری ترمز مقاومتی برای موتورهای صنعتی

      2 هفته پیش
    •
      راهنمای جامع نصب سانورتر سری EMINVERTER-CM الکترومارکت

      4 هفته پیش
    •
      درایو GD270 برای کنترل بوستر پمپ و فن

      23 مرداد, 1404
    •
      مقاومت ترمز آسانسور: راهکاری حیاتی برای ایمنی، کارایی و طول عمر تجهیزات شما

      21 مرداد, 1404

  • حفاظت در برابر صاعقه (Lightning Arrester): این دستگاه‌ها جریان اضافی ناشی از صاعقه را به زمین هدایت می‌کنند تا از آسیب به تجهیزات گران‌قیمت جلوگیری شود.

  • خازن‌های بانک (Capacitor Banks): این خازن‌ها به بهبود ضریب توان و کاهش اثرات منفی توان راکتیو در سیستم قدرت کمک می‌کنند.

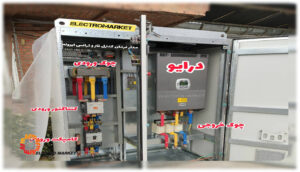

  • چوک ورودی (Input Choke): در برخی موارد، نصب چوک ورودی برای کاهش توان راکتیو خازنی تولید شده توسط اینورترها توصیه می‌شود.

  • فیلترهای EMI/EMC: این فیلترها برای کاهش نویز و تداخل الکترومغناطیسی که می‌تواند عملکرد تجهیزات را مختل کند، استفاده می‌شوند.

تنوع در انواع اینورترها بر اساس توان و کاربرد، به وضوح نشان می‌دهد که یک راه‌حل واحد برای سیم‌کشی وجود ندارد. هر کاربرد خاص و هر رده توانی، نیازمندی‌های منحصر به فرد خود را در انتخاب کابل، تجهیزات حفاظتی و روش‌های نصب دارد. این پیچیدگی، لزوم رویکردی جامع در انتخاب و طراحی سیستم سیم‌کشی را برجسته می‌کند. متخصصان برق باید درک عمیقی از کاربرد نهایی اینورتر داشته باشند تا بهترین ترکیب کابل‌ها، فیوزها، رله‌ها و سایر تجهیزات جانبی را انتخاب کنند.

برای انتخاب صحیح اجزای سیم‌کشی و اطمینان از سازگاری آن‌ها با اینورتر شما، با کارشناسان الکترومارکت مشورت کنید. ما به شما کمک می‌کنیم تا بهترین و ایمن‌ترین راه‌حل را برای نیازهای خود پیدا کنید.

۳. انتخاب کابل مناسب برای سیم‌کشی اینورتر

انتخاب کابل مناسب برای سیستم اینورتر، فراتر از یک تصمیم ساده است و تأثیر مستقیمی بر کارایی، ایمنی و طول عمر کل سیستم دارد. این انتخاب باید بر اساس چندین فاکتور کلیدی صورت گیرد.

اهمیت سایزبندی کابل بر اساس توان و ولتاژ

اینورترهای VFD با تغییر ولتاژ و فرکانس برق AC، سرعت موتورهای AC را کنترل می‌کنند. این فرآیند سوئیچینگ سریع، باعث تولید هارمونیک‌های ولتاژ و جریان و نویز الکترومغناطیسی (EMI) می‌شود. کابل‌کشی بین VFD و موتور باید بتواند این اثرات را مدیریت کند تا از مشکلات احتمالی مانند:

• گرم شدن بیش از حد کابل: هارمونیک‌ها می‌توانند باعث افزایش جریان مؤثر و گرم شدن کابل شوند.

• افت ولتاژ بالا: که می‌تواند عملکرد موتور را کاهش دهد.

• تداخل الکترومغناطیسی (EMI): که می‌تواند بر تجهیزات الکترونیکی حساس مجاور تأثیر بگذارد.

• امواج بازتابی (Reflected Waves): در کابل‌های بلند، این امواج می‌توانند به عایق سیم‌پیچ موتور آسیب برسانند.

• کاهش طول عمر موتور و VFD: انتخاب نادرست کابل به مرور زمان به هر دو آسیب می‌زند.

عوامل کلیدی در انتخاب کابل VFD

به جای اتکا به یک جدول ساده، رویکرد صحیح شامل در نظر گرفتن عوامل زیر است:

1. جریان نامی موتور (Motor Full Load Amps – FLA):

   • مهم‌ترین عامل، جریان نامی موتور است که VFD آن را تغذیه می‌کند. این مقدار را می‌توانید روی پلاک مشخصات موتور پیدا کنید.

   • قاعده کلی: کابلی با ظرفیت جریان‌دهی (Ampacity) حداقل 125% تا 150% جریان نامی موتور انتخاب کنید تا ایمنی و تحمل پیک‌های جریان تضمین شود.

2. طول کابل (Cable Length):

   • هرچه طول کابل بین VFD و موتور بیشتر باشد، افت ولتاژ، اثر هارمونیک‌ها و احتمال امواج بازتابی بیشتر می‌شود.

   • برای طول‌های بلندتر (معمولاً بالای 30 متر)، نیاز به کابل با سایز بزرگ‌تر (عدد AWG کوچکتر یا سطح مقطع میلی‌متر مربع بیشتر) و اغلب کابل‌های مخصوص VFD است.

3. نوع کابل (Cable Type):

   • کابل‌های شیلددار (Shielded VFD Cable): برای اغلب کاربردهای VFD، به‌خصوص با طول‌های متوسط تا بلند، استفاده از کابل‌های مخصوص VFD یا کابل‌های شیلددار با شیلد مسی بافته‌شده یا فویل اکیداً توصیه می‌شود. این کابل‌ها به طور خاص برای کاهش EMI، مدیریت هارمونیک‌ها و محافظت از سیستم طراحی شده‌اند.

   • کابل‌های بدون شیلد (Unshielded Cable): فقط در کاربردهای خاص با طول کابل بسیار کوتاه (معمولاً کمتر از 10 متر) و در محیط‌هایی که حساسیت به نویز کم است، می‌توان از کابل‌های معمولی استفاده کرد که البته با ریسک‌های بالاتری همراه است.

4. دمای محیط (Ambient Temperature):

   • دمای بالای محیط می‌تواند ظرفیت جریان‌دهی کابل را کاهش دهد. در صورت نیاز، باید از جداول تصحیح دمایی برای انتخاب سایز مناسب استفاده کرد.

5. مشخصات سازنده VFD:

   • همیشه به دفترچه راهنمای VFD خود مراجعه کنید. سازندگان VFD معمولاً جداول و دستورالعمل‌های دقیقی برای انتخاب کابل بر اساس مدل VFD، توان موتور و طول کابل ارائه می‌دهند. این مطمئن‌ترین منبع اطلاعات برای انتخاب کابل مناسب است.

مواد رسانا: مس در مقابل آلومینیوم، رشته‌ای در مقابل مفتولی

انتخاب ماده رسانا و ساختار کابل نیز از اهمیت بالایی برخوردار است:

• مس (Copper): به دلیل رسانایی الکتریکی بالاتر، مقاومت کمتر، و دوام بیشتر، مس انتخاب ارجح برای کابل‌های اینورتر است. این ویژگی‌ها به ویژه در کاربردهای اینورتر که نیاز به انتقال کارآمد و قابل اطمینان جریان وجود دارد، بسیار مهم هستند.

• آلومینیوم (Aluminum): کابل‌های آلومینیومی سبک‌تر و ارزان‌تر هستند، اما رسانایی کمتری دارند و در حین نصب (به دلیل خم شدن) مستعد اکسیداسیون و ضعیف شدن هستند. این کابل‌ها معمولاً برای گیج‌های بزرگتر در ورودی‌های سرویس زیرزمینی یا هوایی و عملیات تجاری استفاده می‌شوند و برای سیم‌کشی داخلی خانگی توصیه نمی‌شوند.

• رشته‌ای (Stranded): کابل‌های رشته‌ای از سیم‌های کوچک متعدد تشکیل شده‌اند که انعطاف‌پذیری کابل را به طور قابل توجهی افزایش می‌دهند. از آنجا که جریان تمایل دارد در سطح خارجی سیم حرکت کند (اثر پوستی)، سیم‌های رشته‌ای رسانایی کمی بهتر دارند. این نوع کابل برای سایزهای بزرگتر و کاربردهایی که نیاز به انعطاف‌پذیری دارند، توصیه می‌شود.

• مفتولی (Solid): کابل‌های مفتولی (تک مفتولی) برای کاربردهای اینورتر به دلیل انعطاف‌پذیری پایین و احتمال شکستگی در اثر لرزش یا خم شدن مکرر، توصیه نمی‌شوند.

مواد عایق و روکش کابل

عایق کابل لایه‌ای است که رساناها را از یکدیگر و از زمین جدا می‌کند و آن‌ها را در برابر گرما، رطوبت، اشعه ماوراء بنفش (UV) و مواد شیمیایی محافظت می‌کند. روکش کابل نیز لایه محافظ خارجی است که کابل را در برابر آسیب‌های فیزیکی و عوامل محیطی محافظت می‌کند. انتخاب ماده عایق و روکش مناسب بر اساس شرایط محیطی نصب (مانند دما، رطوبت، وجود مواد شیمیایی یا روغن، و میزان ولتاژ) بسیار حیاتی است.

جدول زیر مقایسه‌ای از خواص مواد عایق رایج کابل را ارائه می‌دهد:

و جدول زیر مقایسه‌ای از خواص مواد روکش رایج کابل را ارائه می‌دهد:

انتخاب کابل فراتر از صرفاً سایز و جنس رسانا است. خواص مواد عایق و روکش نیز به همان اندازه برای دوام و ایمنی در محیط‌های مختلف حیاتی هستند. برای مثال، در سیستم‌های خورشیدی که کابل‌ها در معرض نور خورشید و دماهای متغیر قرار دارند، کابل‌های با عایق XLPE یا لاستیکی که مقاومت بالایی در برابر UV و حرارت دارند، ارجحیت دارند. اینورترها نیز در محیط‌های صنعتی با روغن و مواد شیمیایی یا در کاربردهای خودرویی با لرزش و دماهای بالا، نیاز به کابل‌های با روکش و عایق خاص دارند. این توجه دقیق به جزئیات، عملکرد طولانی‌مدت و ایمنی سیستم را تضمین می‌کند.

اگرچه نیازهای خاص برای هر صنعت (خورشیدی، صنعتی، خودرویی) وجود دارد، اما اصول اساسی انتخاب کابل (مانند استفاده از مس رشته‌ای، اهمیت سایزبندی دقیق، و نیاز به عایق مقاوم در برابر حرارت و محیط) در تمامی آن‌ها مشترک است. این همگرایی نشان می‌دهد که نیاز به کابل‌های “هدفمند” با عایق و روکش خاص برای سیم‌کشی اینورترها وجود دارد. کابل‌های جوشکاری، با وجود رسانایی خوب (معمولاً مسی و رشته‌ای)، ممکن است عایق مناسبی برای کاربردهای اینورتر نداشته باشند. این امر بر لزوم استفاده از کابل‌هایی که به طور خاص برای سیم‌کشی اینورتر طراحی شده‌اند، تأکید می‌کند.

برای انتخاب دقیق‌ترین کابل‌ها و تجهیزات سیم‌کشی متناسب با پروژه شما، با کارشناسان الکترومارکت تماس بگیرید. ما با ارائه مشاوره تخصصی، به شما در انتخاب بهترین گزینه‌ها کمک می‌کنیم.

۴. بهترین روش‌های نصب و سیم‌کشی اینورتر

نصب و سیم‌کشی صحیح اینورتر نیازمند رعایت اصول کلی و همچنین ملاحظات خاص متناسب با نوع کاربرد است. این رویکرد تضمین‌کننده ایمنی، کارایی و طول عمر سیستم خواهد بود.

اصول کلی سیم‌کشی

• قطبیت و اتصالات: رعایت قطبیت صحیح (مثبت به مثبت و منفی به منفی) در اتصالات DC بین باتری و اینورتر از اهمیت حیاتی برخوردار است. کابل‌های قرمز معمولاً برای قطب مثبت (+) و کابل‌های مشکی برای قطب منفی (-) استفاده می‌شوند. عدم رعایت قطبیت می‌تواند منجر به آسیب جدی و برگشت‌ناپذیر به اینورتر و دستگاه‌های متصل شود.

• مدیریت کابل و جداسازی:

  • کابل‌ها باید به صورت منظم و محکم بسته شوند و از سینی کابل یا لوله‌های محافظ (conduit) برای محافظت در برابر آسیب فیزیکی و عوامل محیطی استفاده شود.

  • برای به حداقل رساندن تداخل الکترومغناطیسی (EMI)، کابل‌های قدرت (ولتاژ بالا) و کابل‌های سیگنال/کنترل (ولتاژ پایین) باید از یکدیگر جدا نگه داشته شوند. حداقل فاصله ۱۰۰ میلی‌متر (و ترجیحاً ۴ اینچ برای مدارهای ۴۸۰VAC) بین این دو نوع کابل توصیه می‌شود.

  • در صورت لزوم عبور کابل‌ها از یکدیگر، آن‌ها باید با زاویه ۹۰ درجه (عمود بر هم) عبور داده شوند تا تداخل کاهش یابد. از موازی کردن طولانی‌مدت کابل‌های قدرت و سیگنال باید اکیداً خودداری شود.

  • استفاده از کابل‌های شیلددار و زوج سیم‌های به هم تابیده برای مدارهای کنترل و سیگنال، به کاهش نویز و افزایش پایداری سیگنال کمک می‌کند.

• طول کابل: کابل‌های DC بین باتری و اینورتر باید تا حد امکان کوتاه باشند تا افت ولتاژ و تلفات توان به حداقل برسد. برای طول‌های بیش از ۱۲ فوت، سایز کابل باید افزایش یابد تا افت ولتاژ جبران شود.

مدیریت حرارتی در سیم‌کشی اینورتر یک عامل بسیار مهم است. اینورترها به دماهای شدید حساس هستند و نصب آن‌ها در محیط‌های گرم (مانند زیر کاپوت خودرو یا روی سیستم اگزوز) می‌تواند طول عمر آن‌ها را کاهش دهد. کابل‌های با سایز نامناسب نیز تحت بار داغ می‌شوند و خطر افت ولتاژ و حتی ذوب شدن عایق را به همراه دارند. بنابراین، طراحی سیستم سیم‌کشی باید شامل ارزیابی دقیق محیط حرارتی باشد. این شامل انتخاب کابل‌هایی با درجه حرارت مناسب (مانند کابل‌های با عایق XLPE که مقاومت حرارتی بالایی دارند )، اطمینان از تهویه کافی در اطراف اینورتر، و جلوگیری از قرار گرفتن کابل‌ها در مسیرهای گرم است. این موضوع به طور مستقیم بر قابلیت اطمینان و دوام سیستم تأثیر می‌گذارد.

تفکیک دقیق مدارهای AC و DC برای ایمنی و عملکرد سیستم حیاتی است. کابل‌های AC و DC تفاوت‌های اساسی در جریان، ولتاژ و ملاحظات ایمنی دارند. جداسازی فیزیکی کابل‌های AC و DC و همچنین کابل‌های سیگنال، یک اصل طراحی حیاتی برای جلوگیری از تداخل و افزایش ایمنی است. نصابان باید به طور دقیق پروتکل‌های جداسازی را رعایت کنند؛ این شامل استفاده از لوله‌های محافظ جداگانه، حفظ فاصله مناسب، و حتی استفاده از رنگ‌بندی متفاوت کابل‌ها برای شناسایی آسان است. عدم رعایت این اصل می‌تواند منجر به نویز، افت کارایی و خطرات جانی شود.

ملاحظات خاص برای کاربردهای مختلف

• سیستم‌های خورشیدی (Solar Systems):

  • سایزبندی کابل‌ها باید بر اساس ولتاژ و جریان خاص سیستم خورشیدی انجام شود.

  • استفاده از کابل‌های مقاوم در برابر اشعه UV و شرایط آب و هوایی سخت محیطی ضروری است.

  • استفاده از کانکتورهای مناسب برای کاربردهای خورشیدی مانند MC4 برای اتصالات مطمئن توصیه می‌شود.

  • در بسیاری از اینورترهای خورشیدی، پایانه‌های ورودی DC (PV) معمولاً در سمت چپ یا پایین چپ اینورتر قرار دارند، در حالی که پایانه‌های AC در سمت راست یا پایین راست تعبیه می‌شوند.

• درایوهای فرکانس متغیر صنعتی (Industrial VFDs):

  • پایانه‌های ورودی AC (مانند r/l1, s/l2, t/l3) به منبع تغذیه سه فاز متصل می‌شوند و نباید مستقیماً به پایانه‌های خروجی VFD متصل گردند، زیرا این کار به اجزای داخلی VFD آسیب می‌رساند.

  • موتور الکتریکی باید به پایانه‌های خروجی VFD (مانند u/t1, v/t2, w/t3) با توالی فاز صحیح متصل شود.

  • خازن‌های فاز و جاذب‌های ولتاژ (surge absorber) نباید به ترمینال خروجی VFD متصل شوند.

  • برای VFDهای با توان ۱۸.۵ کیلووات و بالاتر، ممکن است نیاز به مقاومت ترمز خارجی باشد.

  • هنگام استفاده از چندین موتور با یک VFD، جریان نامی VFD باید حداقل ۱.۱ برابر کل جریان نامی موتورها باشد.

• اینورترهای خودرویی (Automotive Inverters):

  • محل نصب اینورتر باید خشک، خنک، بدون گرد و غبار و عاری از گازهای قابل اشتعال یا بخارات باتری باشد.

  • محفظه باتری باید ضد بخار (vapor-tight) بوده و مستقیماً به خارج از خودرو تهویه شود.

  • کابل‌های DC باتری به اینورتر باید از نوع SGX (پلی‌اورتان متقاطع) باشند که مطابق با استاندارد SAE J-1127 و الزامات سازنده خودرو است و عایق آن برای دمای بالا (۱۲۵°C) مناسب است.

  • فیوزهای حفاظتی باتری باید در فاصله ۱۸ اینچی (یا ۸ اینچی برای وسایل نقلیه کوچک) از ترمینال مثبت باتری نصب شوند.

  • سیم‌کشی AC باید از هادی‌های مسی رشته‌ای برای مقاومت در برابر لرزش استفاده کند و توسط لوله محافظ (conduit) محافظت شود.

  • شاسی اینورتر باید با یک سیم مسی رشته‌ای گیج ۸ به شاسی خودرو متصل شود.

  • هرگز از شاسی خودرو به عنوان رسانای جریان برای کابل‌های شارژ استفاده نکنید.

• سیستم‌های برق اضطراری (UPS Systems):

  • برای اتصال UPS به تابلوی اصلی، استفاده از کابل با سایز ۶ AWG (۱۶mm²) توصیه می‌شود.

  • در سیستم‌های UPS، اینورترها باید خروجی سینوسی خالص داشته باشند تا از آسیب به تجهیزات حساس جلوگیری شود.

  • برای بانک‌های باتری موازی، اطمینان حاصل کنید که مسیر کلی جریان ورودی و خروجی از هر باتری برابر باشد تا از عدم تعادل و خرابی زودرس باتری جلوگیری شود.

  • روش‌های صحیح اتصال باتری‌های موازی شامل استفاده از باس‌بار، اتصال قطری، و اطمینان از طول کابل یکسان از هر پست به هر باتری است.

تکنیک‌های ارتینگ موثر (Effective Grounding Techniques)

ارتینگ صحیح نه تنها یک الزام فنی، بلکه یک سنگ بنای ایمنی در هر سیستم اینورتر است. این فرآیند برای کاهش نویز سیگنال، حفاظت در برابر خطاهای الکتریکی، صاعقه و تخلیه الکتریسیته ساکن حیاتی است. طراحی سیستم ارتینگ باید جامع باشد و تمامی اجزای فلزی سیستم را پوشش دهد و به یک نقطه مشترک متصل شود تا از پتانسیل‌های مختلف و حلقه‌های زمین جلوگیری شود.

• تمام اجزا باید به یک نقطه ارت مشترک متصل شوند.

• زمین‌های سیگنال و قدرت باید از یکدیگر جدا نگه داشته شوند تا از تداخل جلوگیری شود.

• مقاومت ارتینگ برای VFDها باید کمتر از ۱۰ اهم باشد.

• کابل‌های ارتینگ نباید با دستگاه‌های جوشکاری یا سایر تجهیزات قدرت مشترک باشند.

• برای سیستم‌های فتوولتائیک (PV)، ارتینگ مؤثر در سمت AC اینورتر برای جلوگیری از اضافه ولتاژهای موقت در طول خطاهای زمین حیاتی است.

• در خودروها، شاسی اینورتر به شاسی خودرو متصل می‌شود تا در صورت خطای AC داخلی، مسیر ایمنی برای تخلیه جریان فراهم شود.

ارتینگ نباید صرفاً به عنوان یک الزام قانونی دیده شود، بلکه به عنوان یک جزء فعال و حیاتی در معماری ایمنی سیستم سیم‌کشی اینورتر. عدم رعایت دقیق الزامات ارتینگ می‌تواند منجر به عدم انطباق با استانداردها، خطرات جانی و آسیب به تجهیزات شود.

برای اطمینان از رعایت تمامی اصول سیم‌کشی و ارتینگ در پروژه خود، با کارشناسان الکترومارکت تماس بگیرید. ما با دانش فنی به‌روز و تجربه عملی، بهترین راهکارها را به شما ارائه می‌دهیم.

۵. چالش‌های رایج در سیم‌کشی اینورتر و راه‌حل‌ها

سیم‌کشی اینورتر، با وجود مزایای فراوان، با چالش‌های فنی متعددی روبروست که در صورت عدم مدیریت صحیح، می‌توانند عملکرد سیستم را به شدت تحت تأثیر قرار دهند. این چالش‌ها فراتر از اتصالات ساده هستند و نیازمند رویکردی سیستمی و مهندسی شده هستند.

کاهش تداخل الکترومغناطیسی (EMI/EMC)

تداخل الکترومغناطیسی (EMI) زمانی رخ می‌دهد که عملکرد یک دستگاه الکترونیکی توسط یک میدان الکترومغناطیسی مختل شود. منابع این تداخل می‌توانند طبیعی (مانند صاعقه و طوفان‌های الکتریکی) یا ساخته دست بشر (مانند موتورها، ترانسفورماتورها، دستگاه‌های ارتباط بی‌سیم و سایر تجهیزات الکترونیکی) باشند.

اثرات EMI شامل خطاهای ارتباطی، کاهش کارایی و حتی خرابی دستگاه است. این تداخل می‌تواند منجر به داغ شدن کابل‌ها و اختلال در عملکرد تجهیزات حساس شود.

برای مقابله با EMI در سیم‌کشی اینورتر، راه‌حل‌های متعددی وجود دارد:

• شیلدینگ (Shielding): استفاده از محفظه‌های فلزی یا غیرفلزی با پوشش رسانا و کابل‌های شیلددار برای جلوگیری از ورود یا خروج تداخل.

• ارتینگ مناسب: اطمینان از ارتینگ صحیح تمام اجزا برای تخلیه سیگنال‌های ناخواسته و ایجاد یک مسیر مشخص برای سیگنال‌های مزاحم.

• جداسازی اجزا: جداسازی فیزیکی سیستم‌های ولتاژ بالا و پایین در داخل محفظه و مسیرهای کابل‌کشی.

• مدیریت کابل بهینه: استفاده از کابل‌های زوج سیم به هم تابیده (Twisted Pair Cabling) و کابل‌های شیلددار. همچنین، باید از موازی کردن کابل‌های ارتباطی با خطوط قدرت خودداری شود و در صورت لزوم، آن‌ها را با زاویه ۹۰ درجه از یکدیگر عبور داد.

• فیلترهای EMI و مهره‌های فریت (Ferrite Beads): نصب فیلترها روی خطوط قدرت ورودی به محفظه برای سرکوب نویز در منبع و استفاده از مهره‌های فریت روی کابل‌ها برای مسدود کردن تداخل فرکانس بالا.

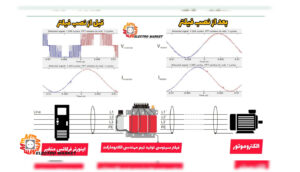

مدیریت هارمونیک‌ها (Mitigating Harmonics)

بارهای غیرخطی مانند اینورترها و درایوهای فرکانس متغیر (VFD) جریان‌های هارمونیکی تولید می‌کنند. هارمونیک‌ها، فرکانس‌های مضاعفی هستند که به فرکانس اصلی شبکه (۵۰ یا ۶۰ هرتز) اضافه می‌شوند.

اثرات هارمونیک‌ها شامل اعوجاج شکل موج ولتاژ، کاهش ضریب توان، داغ شدن کابل‌ها، کاهش عمر مفید تجهیزات، و تداخل در سیستم‌های ارتباطی است.

راه‌حل‌های مدیریت هارمونیک‌ها در سیم‌کشی اینورتر عبارتند از:

• اینورترهای با یکسوساز ۱۲ یا ۱۸ پالسه: این اینورترها به طور قابل توجهی هارمونیک‌ها را کاهش می‌دهند، اما معمولاً برای توان‌های بالای ۵۰۰ کیلووات مقرون به صرفه هستند.

• فیلترهای فعال (Active Filters): این فیلترها بهترین راه‌حل برای حذف هارمونیک‌های تولید شده توسط دستگاه‌های مختلف هستند و با تضعیف فرکانس‌های ناخواسته، کیفیت توان را بهبود می‌بخشند.

• راکتانس شبکه (Network Reactance): برای اینورترهای بدون لینک DC، راکتانس شبکه می‌تواند به کاهش هارمونیک‌ها و انرژی ذخیره شده در اجزای راکتیو کمک کند.

• افزایش بارهای خطی: افزایش نسبت بارهای خطی به بارهای غیرخطی در سیستم می‌تواند به کاهش کلی هارمونیک‌ها کمک کند.

• جداسازی سیستم‌های تغذیه: جداسازی سیستم‌های تغذیه برای بارهای خطی و غیرخطی می‌تواند به مدیریت بهتر هارمونیک‌ها کمک کند.

کنترل افت ولتاژ (Managing Voltage Drop)

افت ولتاژ به دلیل مقاومت کابل در طول مسیر انتقال جریان رخ می‌دهد. در سیستم‌های DC، این افت می‌تواند به ویژه قابل توجه باشد و منجر به کاهش کارایی و عملکرد نامناسب تجهیزات شود. افت ولتاژ (Vdrop) با ضرب جریان (I) در مقاومت کابل (R) محاسبه می‌شود. برای مدارهای DC، طول کلی (رفت و برگشت) کابل در نظر گرفته می‌شود. راه‌حل‌های کنترل افت ولتاژ در سیم‌کشی اینورتر شامل:

• سایزبندی صحیح کابل: استفاده از کابل‌های با قطر کافی (AWG کمتر) برای جریان و طول مورد نظر، مقاومت کابل را کاهش داده و افت ولتاژ را به حداقل می‌رساند.

• کوتاه نگه داشتن مسیر کابل: به ویژه در سمت DC، کابل‌ها باید تا حد امکان کوتاه نگه داشته شوند تا مقاومت مسیر کاهش یابد.

• استانداردهای افت ولتاژ: توصیه می‌شود افت ولتاژ در سمت DC کمتر از ۳% و در سمت AC کمتر از ۲% باشد تا عملکرد بهینه سیستم حفظ شود.

چالش‌های سیم‌کشی اینورتر، فراتر از اتصالات ساده هستند و نیازمند رویکردی سیستمی هستند. پدیده‌هایی مانند هارمونیک‌ها، EMI و افت ولتاژ، نامرئی هستند و می‌توانند به صورت تدریجی یا ناگهانی به سیستم آسیب بزنند. داغ شدن کابل‌ها یا عملکرد نامنظم دستگاه‌ها نشانه‌های بیرونی این مشکلات پنهان هستند. برای حل این مشکلات، صرفاً تعویض کابل‌ها یا محکم کردن اتصالات کافی نیست. نیاز به تحلیل دقیق منبع مشکل و سپس اعمال راه‌حل‌های مهندسی شده مانند فیلترها، چوک‌ها، یا طراحی مجدد مسیر کابل‌کشی با در نظر گرفتن جداسازی و شیلدینگ است.

اگر با چالش‌هایی نظیر تداخل، هارمونیک یا افت ولتاژ در سیم‌کشی اینورتر خود مواجه هستید، با کارشناسان الکترومارکت تماس بگیرید. ما با ابزارهای تشخیصی پیشرفته و دانش فنی عمیق، به شما در شناسایی و رفع این مشکلات کمک می‌کنیم.

۶. استانداردهای ایمنی و الزامات قانونی در سیم‌کشی اینورتر

رعایت استانداردهای ایمنی و الزامات قانونی برای تضمین عملکرد ایمن و قابل اطمینان سیستم‌های اینورتر در سراسر جهان ضروری است. این استانداردها چارچوبی برای طراحی، تولید، نصب و نگهداری این تجهیزات فراهم می‌کنند.

مروری بر استانداردهای بین‌المللی

• UL 1741 (Underwriters Laboratories):

  • این استاندارد، مرجع اصلی برای اینورترها، مبدل‌ها، کنترل‌کننده‌ها و تجهیزات سیستم اتصال به شبکه (ISE) است که در منابع انرژی توزیع‌شده (DER) به کار می‌روند.

  • UL 1741 الزامات جامعی را برای طراحی، آزمایش و صدور گواهینامه این دستگاه‌ها تعیین می‌کند تا عملکرد ایمن و قابل اطمینان آن‌ها تضمین شود.

  • جنبه‌های کلیدی این استاندارد شامل ایمنی الکتریکی (با هدف جلوگیری از شوک الکتریکی و آتش‌سوزی)، عملکرد (مانند بازده، توان خروجی و تنظیم ولتاژ شبکه) و حفاظت محیطی (مقاومت در برابر نوسانات دما، رطوبت و لرزش) است.

  • این استاندارد همچنین الزامات مربوط به محفظه‌ها (Enclosures) را پوشش می‌دهد که شامل درجه حفاظت (IP Rating) در برابر گرد و غبار و آب، مقاومت در برابر ضربه، خواص مواد مورد استفاده و ارتینگ مناسب برای اطمینان از ایمنی در صورت خطاهای الکتریکی است.

  • نصب محصولاتی که مطابق با UL 1741 هستند، باید بر اساس کد ملی برق (NEC, NFPA 70) انجام شود.

  • UL 1741 به عنوان یک استاندارد مکمل برای IEEE 1547 در خصوص تجهیزات تعاملی (متصل به شبکه) عمل می‌کند.

• IEC 62109 (International Electrotechnical Commission):

  • این استاندارد، ایمنی مبدل‌های قدرت مورد استفاده در سیستم‌های فتوولتائیک (PV) را تضمین می‌کند.

  • IEC 62109 حداقل الزامات برای طراحی و ساخت تجهیزات تبدیل توان را برای حفاظت در برابر شوک الکتریکی، انرژی، آتش‌سوزی، خطرات مکانیکی و سایر خطرات تعریف می‌کند.

  • لازم به ذکر است که این استاندارد به طور خاص الزامات نصب را پوشش نمی‌دهد، زیرا این موارد توسط کدهای نصب محلی و ملی تعیین می‌شوند. با این حال، الزامات لازم برای اطمینان از نصب ایمن توسط افراد ماهر را شامل می‌شود.

  • در برخی کشورها، ارتینگ حفاظتی اضافی با سطح مقطع حداقل ۱۰ میلی‌متر مربع (برای کابل مسی) یا هم‌اندازه با هادی ارتینگ متصل شده، به ترمینال کابل AC الزامی است تا از جریان تماس در صورت خرابی هادی ارتینگ اصلی جلوگیری شود.

• IEEE 1547 (Institute of Electrical and Electronics Engineers):

  • این استاندارد، معیارهای اتصال منابع انرژی توزیع‌شده (DER) به سیستم‌های قدرت الکتریکی (EPS) و رابط‌های مرتبط را مشخص می‌کند.

  • IEEE 1547 الزامات مربوط به عملکرد، عملیات، آزمایش، ملاحظات ایمنی و نگهداری اتصال را تعیین می‌کند.

  • مفاهیم کلیدی این استاندارد شامل قابلیت توان راکتیو و کنترل ولتاژ/توان، پاسخ به شرایط غیرعادی شبکه (مانند قابلیت عبور از افت/افزایش ولتاژ و فرکانس – ride-through)، کیفیت توان، و جزیره‌ای شدن (Islanding) است.

  • این استاندارد به طور صریح جزئیات سیم‌کشی نصب را بیان نمی‌کند، اما بر نیاز به ارتینگ و تست‌های انطباق تأکید دارد.

استانداردهای بین‌المللی مانند UL 1741، IEC 62109 و IEEE 1547، هرچند همگی به ایمنی و عملکرد اینورترها می‌پردازند، اما هر کدام تمرکز متفاوتی دارند و مکمل یکدیگر هستند. UL 1741 بیشتر بر تجهیزات و محفظه‌ها، IEC 62109 بر ایمنی عمومی مبدل‌های PV، و IEEE 1547 بر اتصال به شبکه و قابلیت همکاری تمرکز دارد. برای اطمینان از انطباق کامل و ایمنی حداکثری، نصابان و مهندسان باید از تمامی استانداردهای مرتبط با کاربرد خاص خود آگاه باشند و آن‌ها را به صورت یکپارچه اعمال کنند. صرفاً رعایت یک استاندارد ممکن است کافی نباشد. این پیچیدگی، نیاز به تخصص عمیق و به‌روز در زمینه مقررات را برجسته می‌کند.

نقش حیاتی ارتینگ در ایمنی مطابق با استانداردها، در تمامی این اسناد به وضوح دیده می‌شود. UL 1741 نیاز به ارتینگ مناسب محفظه‌ها را دارد ، IEC 62109 ارتینگ حفاظتی اضافی را برای کابل AC الزامی می‌کند ، و IEEE 1547 ارتینگ را به عنوان یک نیاز اتصال متقابل ذکر می‌کند. ارتینگ نه تنها یک الزام فنی، بلکه یک سنگ بنای ایمنی در هر سیستم سیم‌کشی اینورتر است. عدم رعایت دقیق الزامات ارتینگ می‌تواند منجر به عدم انطباق با استانداردها، خطرات جانی و آسیب به تجهیزات شود.

برای اطمینان از اینکه سیم‌کشی اینورتر شما کاملاً مطابق با استانداردهای بین‌المللی و ملی است، با کارشناسان الکترومارکت تماس بگیرید. ما به شما کمک می‌کنیم تا از ایمنی و عملکرد صحیح سیستم خود اطمینان حاصل کنید.

7. نتیجه‌گیری: اطمینان از عملکرد بهینه و ایمنی با الکترومارکت

سیم‌کشی اینورتر یک جنبه حیاتی در طراحی، نصب و بهره‌برداری از سیستم‌های تبدیل توان است که فراتر از صرفاً اتصال سیم‌هاست. همانطور که بررسی شد، اینورترها از مبدل‌های ساده به کنترل‌کننده‌های هوشمند انرژی تکامل یافته‌اند و نقش آن‌ها در سیستم‌های خورشیدی، صنعتی، خودرویی و UPS حیاتی است. انتخاب صحیح کابل‌ها بر اساس سایز، جنس رسانا، عایق و روکش ، مدیریت دقیق کابل‌کشی شامل جداسازی مدارهای AC و DC و سیگنال/قدرت ، و ارتینگ مؤثر ، ستون‌های اصلی یک سیستم ایمن و کارآمد هستند.

چالش‌هایی مانند تداخل الکترومغناطیسی (EMI)، هارمونیک‌ها و افت ولتاژ پدیده‌هایی نامرئی هستند که نیازمند راه‌حل‌های مهندسی شده و جامع نظیر شیلدینگ، فیلترها و سایزبندی دقیق کابل‌ها هستند. این مشکلات پنهان، بر لزوم استفاده از ابزارهای تشخیصی پیشرفته و بازرسی‌های دوره‌ای تأکید می‌کنند. علاوه بر این، رعایت دقیق استانداردهای بین‌المللی مانند UL 1741، IEC 62109 و IEEE 1547 نه تنها یک الزام قانونی، بلکه تضمینی برای کیفیت و ایمنی پایدار سیستم است. بازار رو به رشد اینورترها و کابل‌های مرتبط ، فرصت‌های بزرگی را برای متخصصان و تأمین‌کنندگان راه‌حل‌های جامع ایجاد می‌کند.

الکترومارکت به عنوان یک منبع معتبر و تخصصی در حوزه تأمین تجهیزات اتوماسیون صنعتی، آماده ارائه خدمات جامع به شما عزیزان است. ما به شما کمک می‌کنیم تا بهترین تجهیزات را برای نیازهای خاص پروژه خود انتخاب کنید. خدمات ما شامل:

• مشاوره تخصصی رایگان: تیم مجرب مهندسان الکترومارکت آماده ارائه مشاوره‌های فنی دقیق برای انتخاب دقیق‌ترین و مناسب‌ترین درایو بر اساس مشخصات آسانسور شما هستند.
• تأمین و فروش: الکترومارکت تضمین می‌کند که شما سافت استارتر و اینورتر اصلی و با کیفیت را با بهترین قیمت و در کوتاه‌ترین زمان ممکن دریافت خواهید کرد.
• پشتیبانی فنی و خدمات پس از فروش: حتی پس از خرید، می‌توانید روی پشتیبانی فنی و خدمات پس از فروش ما برای نصب، راه‌اندازی، عیب‌یابی و رفع مشکلات احتمالی حساب کنید.
• منابع آموزشی و مقالات تخصصی: برای گسترش دانش خود در زمینه درایوها، PLC ها، HMI ها و دیگر تجهیزات صنعتی، می‌توانید به طور منظم به وبلاگ الکترومارکت سر بزنید و از مقالات آموزشی ما بهره‌مند شوید.

 تماس با ما – الکترومارکت
