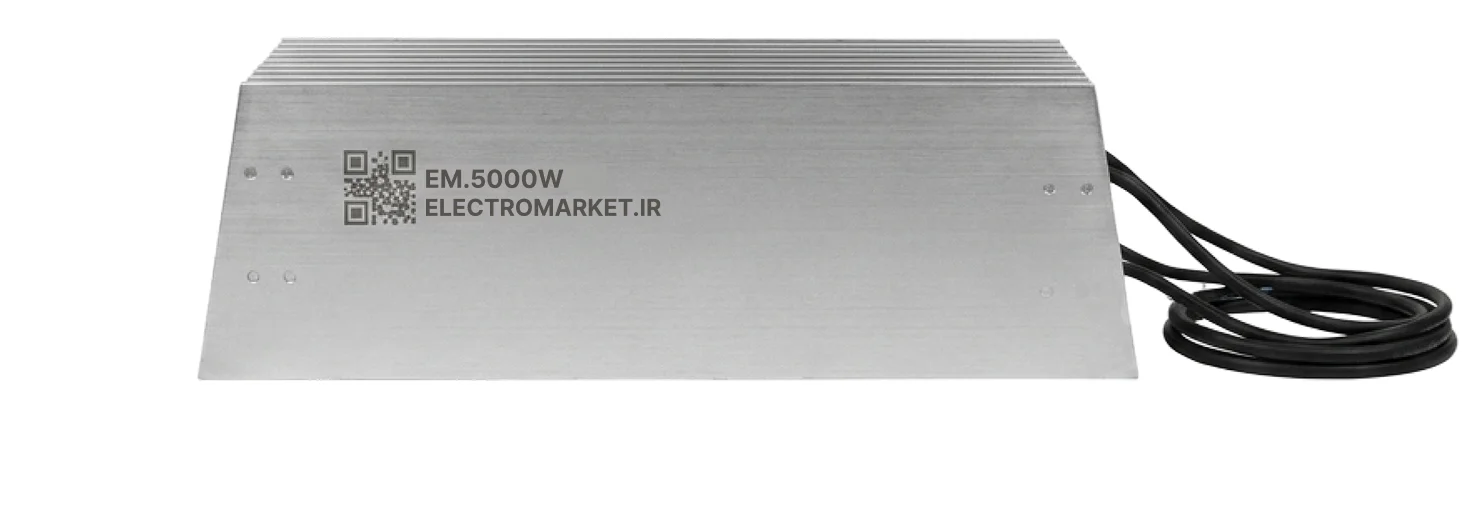

مقاومت ترمز 5000 وات (5 کیلووات) الکترومارکت
مقاومت ترمز 5000 وات الکترومارکت برای سیستمهایی طراحی شده است که در زمان کاهش سرعت موتور، انرژی برگشتی ایجادشده توسط موتور باید به شکل کنترلشده از مدار خارج شود. این مقاومت با دریافت انرژی ترمز و تبدیل آن به حرارت، به کنترل ولتاژ لینک DC درایو کمک میکند و از افزایش بیش از حد ولتاژ در شرایط ترمزگیری جلوگیری میکند.
عملکرد مقاومت ترمز در سیستم درایو
هنگام کاهش سرعت یا توقف سریع موتور، ممکن است موتور بهصورت موقت انرژی را به سمت درایو برگرداند. در صورتی که این انرژی بهدرستی مدیریت نشود، ولتاژ DC Bus افزایش پیدا میکند و درایو ممکن است با خطای اضافهولتاژ مواجه شود.
مقاومت ترمز در این شرایط وارد مدار شده و انرژی اضافی را به حرارت تبدیل میکند. به همین دلیل، انتخاب صحیح توان و مقدار اهم مقاومت ترمز یکی از بخشهای مهم طراحی سیستمهای ترمز دینامیکی است.
برای آشنایی بیشتر با علت ایجاد اضافهولتاژ و روشهای بررسی آن میتوانید راهنمای عیبیابی خطای اضافهولتاژ در درایو (VFD) را مطالعه کنید.
بدنه آلومینیومی و مدیریت حرارت
در مقاومتهای ترمز با توان 5 کیلووات، دفع حرارت اهمیت زیادی دارد. بدنه آلومینیومی پرهدار این مدل برای انتقال حرارت از المنت به محیط طراحی شده و به کاهش تجمع حرارت در بدنه کمک میکند.
ساختار پرهای سطح تماس بیشتری با هوا ایجاد میکند و برای استفاده در تابلوهای برق، تجهیزات اتوماسیون صنعتی و سیستمهای دارای درایو مناسب است.
مقادیر اهم قابل انتخاب
| توان | مقدار مقاومت | واحد |
|---|---|---|
| 5000 وات | 20 | اهم |
| 5000 وات | 75 | اهم |
مقدار اهم باید متناسب با مشخصات درایو، ولتاژ DC Bus، شرایط ترمزگیری و الزامات سازنده درایو انتخاب شود. در صورت نیاز به مقدار دیگری، امکان ساخت سفارشی نیز وجود دارد.
حفاظت حرارتی
این مقاومت به ترموسوئیچ حرارتی 80°C از نوع NC مجهز است. این خروجی میتواند در مدار حفاظتی سیستم مورد استفاده قرار گیرد تا در صورت افزایش دمای غیرمجاز، فرمان هشدار یا قطع مدار صادر شود.
موارد استفاده
- درایوهای کنترل دور موتور و VFD
- سیستمهای ترمز دینامیکی
- ماشینآلات صنعتی با توقف و کاهش سرعت مکرر
- جرثقیل سقفی و تجهیزات جابهجایی بار
- نوار نقاله و خطوط انتقال مواد
- ماشینآلات CNC و تجهیزات اتوماسیون صنعتی
- آسانسورها و سیستمهای بالابر
- تجهیزاتی که هنگام کاهش سرعت انرژی برگشتی قابل توجهی ایجاد میکنند
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| توان نامی | 5000 وات (5 کیلووات) |
| مقادیر مقاومت | 20 و 75 اهم |
| جنس بدنه | آلومینیومی پرهدار |
| ترموسوئیچ | 80°C، NC |
| درجه حفاظت | IP57 |
ساخت در توان و اهم سفارشی
اگر توان یا مقدار مقاومتی مورد نیاز شما در گزینههای موجود این صفحه قرار ندارد، امکان تولید مقاومت ترمز متناسب با نیاز پروژه وجود دارد.
مقاومت ترمز در توانها و مقادیر اهم دلخواه شما قابل ساخت و سفارش است.
گارانتی
محصولات مرتبط
- مقاومت ترمز 4800 وات (4.8 کیلووات)
- مقاومت ترمز 6000 وات (6 کیلووات)
- مقاومت ترمز 4000 وات (4 کیلووات)
- مقاومت ترمز 7500 وات (7.5 کیلووات)
سوالات متداول
مقاومت ترمز 5000 وات برای چه کاربردی مناسب است؟
این مقاومت برای مدارهای ترمز دینامیکی درایوها و اینورترها و تجهیزاتی مناسب است که هنگام کاهش سرعت موتور انرژی برگشتی ایجاد میکنند.
مقاومت 20 اهم و 75 اهم چه تفاوتی دارند؟
این دو گزینه از نظر مقدار مقاومت متفاوت هستند و انتخاب بین آنها باید بر اساس مشخصات درایو و الزامات مدار ترمز انجام شود. در این صفحه میتوانید مقدار مورد نیاز را از بخش متغیرهای محصول انتخاب کنید.
آیا امکان سفارش مقاومت با اهم متفاوت وجود دارد؟
بله. علاوه بر مقادیر موجود در این صفحه، مقاومت ترمز در توانها و مقادیر اهم دلخواه شما قابل ساخت و سفارش است.
آیا این محصول دارای حفاظت حرارتی است؟
بله، این مدل به ترموسوئیچ 80°C از نوع NC مجهز است که میتوان از آن در مدار حفاظتی و کنترلی استفاده کرد.
