عیب‌یابی تخصصی خطای اضافه ولتاژ (Overvoltage) در اینورترها و ۵ راهکار آن

عیب‌یابی مشکلات درایو فرکانس متغیر (VFD) – خطای اضافه ولتاژ (Overvoltage Fault)

حفاظت در برابر اضافه ولتاژ (Overvoltage) در درایوهای فرکانس متغیر (VFD) با توان پایین، عموماً بر اساس ولتاژ اندازه‌گیری‌شده در باس DC (DC Bus) درایو عمل می‌کند، نه بر اساس ولتاژ AC ورودی به دستگاه. درک این واقعیت فنی برای عیب‌یابی دقیق و سریع، بسیار حائز اهمیت است. هرگونه رویدادی که منجر به جهش ناگهانی ولتاژ در باس DC شود، می‌تواند به بروز خطای «اضافه ولتاژ لینک DC»  ختم شود. این راهنمای جامع به شما کمک می‌کند تا مشکلات مرتبط با کد خطای اضافه ولتاژ در VFDها را با دیدی تحلیلی عیب‌یابی کنید.

در درایوهای با توان بسیار بالا (Large HP) و درایوهای ولتاژ متوسط (Medium Voltage)، ممکن است سیستم‌های حفاظتی مجزایی برای اضافه ولتاژ در بخش ورودی، باس DC و حتی بخش خروجی تعبیه شده باشد. در این موارد خاص، برای عیب‌یابی اصولی، مهندس طراح یا تکنسین باید دقیقاً بداند سیگنال خطای ولتاژ از کدام بخش درایو دریافت می‌شود.

محاسبه ولتاژ ایده‌آل باس DC در حالت بی‌باری

ولتاژ ایده‌آل باس DC برای یک VFD سه‌فاز در حالت بی‌باری (Idle – برق‌دار اما بدون چرخش موتور) از نظر تئوری برابر است با ولتاژ موثر خط (AC RMS) ضربدر رادیکال ۲ ( 2(√2) ).

لذا برای یک سیستم ۳ فاز با ولتاژ 480V، ولتاژ مورد انتظار باس DC در حالت بی‌باری به این شکل محاسبه می‌شود:

برای یک سیستم ۳ فاز با ولتاژ 415V، ولتاژ باس DC در حالت بی‌باری حدود 586V خواهد بود. با این حال، مقدار واقعی ولتاژ باس DC به پارامترهای متعددی بستگی دارد که برخی از مهم‌ترین آن‌ها عبارتند از:

• مقدار پیک ولتاژ ورودی AC
• میزان بار اعمال‌شده روی درایو
• حضور یا عدم حضور راکتورهای خط AC (AC Line Reactors)
• حضور چوک DC
• استفاده از ترانسفورماتورهای ایزولاسیون

به دلیل عوامل فوق، ولتاژ باس DC در شرایط عادی می‌تواند نوسانات و تغییرات زیادی داشته باشد. مقادیر نامی و تیپیکال در شبکه‌های مختلف به شرح زیر است:

• سیستم 230V: ولتاژ باس 310V_{DC}
• سیستم 415V: ولتاژ باس 560V_{DC}
• سیستم480V: ولتاژ باس 648V_{DC}
• سیستم600V: ولتاژ باس 810V_{DC}

آستانه تریپ (قطع) خطای اضافه ولتاژ

آستانه ولتاژی که در آن خطای Overvoltage فعال می‌شود، بین سازندگان مختلف متفاوت است. با مقایسه آستانه‌های تریپ با ولتاژ نامی باس DC، متوجه می‌شویم که تنظیمات قطع اضافه ولتاژ برای اکثر درایوها بین 130% تا 150% ولتاژ نامی باس DC تنظیم شده است. برای محاسبه ولتاژ AC معادلی که باعث بروز این خطا می‌شود، می‌توان مقادیر آستانه DC را بر عدد 1.35 تقسیم کرد.

۵ دلیل عمده بروز خطای اضافه ولتاژ در VFDها

در عیب‌یابی صنعتی، معمولاً ۵ عامل اصلی زیر باعث بروز این خطا می‌شوند که در ادامه با جزئیات دقیق به آن‌ها می‌پردازیم:

۱. بازگشت انرژی یا حالت ژنراتوری (Regenerative Feedback)

اگر درایو در حال تامین جریان برای موتوری با اینرسی (لختی) بالا باشد، در طول زمان‌های کاهش سرعت (Deceleration)، موتور به دلیل داشتن انرژی جنبشی بالا می‌تواند به عنوان یک ژنراتور عمل کرده و ولتاژ را به سمت درایو پس بزند. به این پدیده «بازخورد احیاکننده» یا Regenerative Feedback می‌گویند. این حالت در موتورهای مغناطیس دائم (PM Motors) بسیار شایع‌تر است. حالت دیگر زمانی رخ می‌دهد که موتور از قبل در حال چرخش است (مثلاً به دلیل جریان هوا در فن‌ها) و درایو تلاش می‌کند آن را استارت کند (پدیده Flying Start).

✅ راه‌حل‌های مهندسی:

• افزایش زمان کاهش سرعت (Deceleration Time): ساده‌ترین راه، افزایش شیب توقف (Ramp Down) در پارامترهای درایو است.
• توقف آزاد (Coast to Stop): برنامه‌ریزی درایو برای قطع خروجی و اجازه دادن به موتور برای توقف طبیعی بر اثر اصطکاک.
• ترمز تزریق DC (DC Injection Braking): برای توقف سریع، درایو ولتاژ DC را برای مدت مشخصی به سیم‌پیچ‌های استاتور تزریق می‌کند تا میدان مغناطیسی ثابت ایجاد شده و روتور قفل شود.

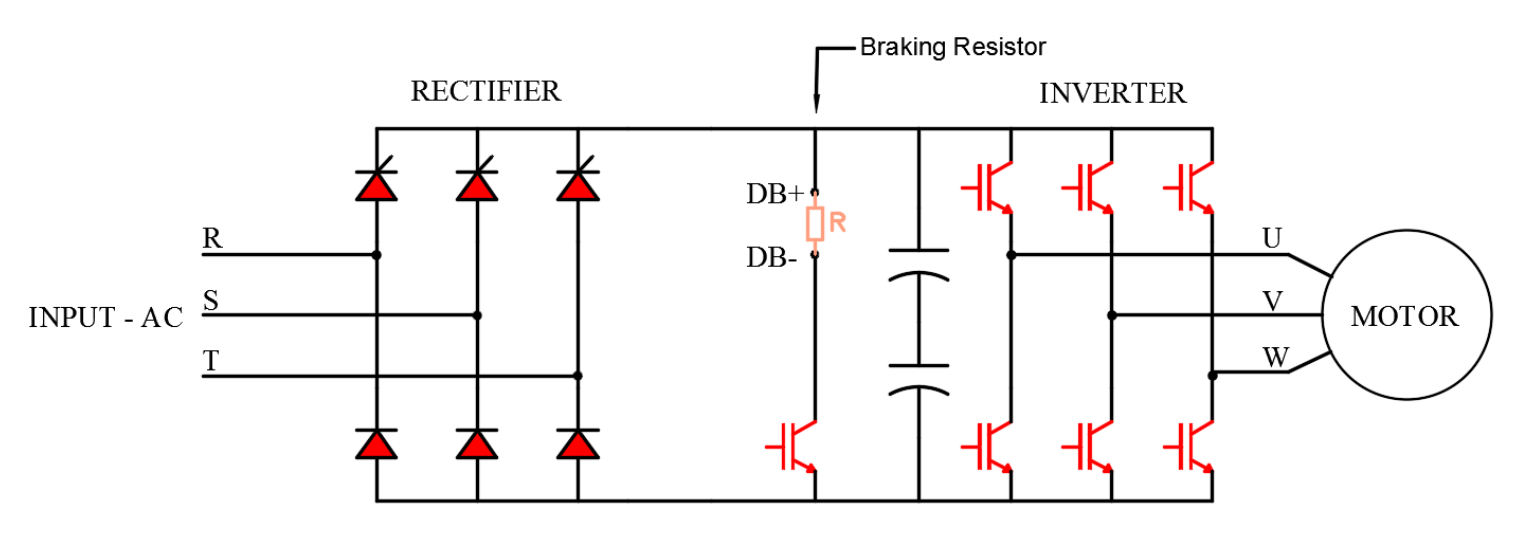

• ترمز دینامیکی (Dynamic Braking – DB): درایو با استفاده از یک چاپر (ترانزیستور داخلی)، انرژی مازاد باس DC را به یک مقاومت ترمز خارجی هدایت می‌کند تا به صورت گرما تلف شود. ترانزیستور ترمز معمولاً در ولتاژی حدود 5\% پایین‌تر از آستانه خطای Overvoltage فعال می‌شود (مثلاً در یک درایو 460V، روی ولتاژ  760V_{DC} سوئیچ می‌کند).

۲. ولتاژ القایی (Induced Voltage)

این حالت زمانی رخ می‌دهد که درایو قربانی (Victim VFD) برق‌دار است اما در حال کار نیست و کابل خروجی آن به صورت فیزیکی در مجاورت کابل خروجی یک درایو مقصر (Culprit VFD) که در حال کار است، قرار دارد. اگر موتور درایو قربانی قطع باشد، به دلیل «کوپلینگ خازنی» کابل‌ها، ولتاژ قابل توجهی روی کابل‌های قربانی القا می‌شود که می‌تواند ولتاژ باس DC را بالا برده و باعث تریپ در حالت بی‌باری شود. (اتصال موتور به کابل، به دلیل اثر بارگذاری مقاومت موتور، این ولتاژ القایی را خنثی می‌کند).

✅ راه‌حل: اجرای استاندارد کابل‌کشی با حفظ فاصله مناسب بین کابل‌های قدرت، استفاده از کابل‌های شیلددار مخصوص VFD و اتصال صحیح شیلد به زمین. استفاده از فیلترهای خروجی (Output Filters) نیز بسیار موثر است.

۳. سوئیچینگ خازن‌های اصلاح ضریب توان (Power Factor Capacitor Switching)

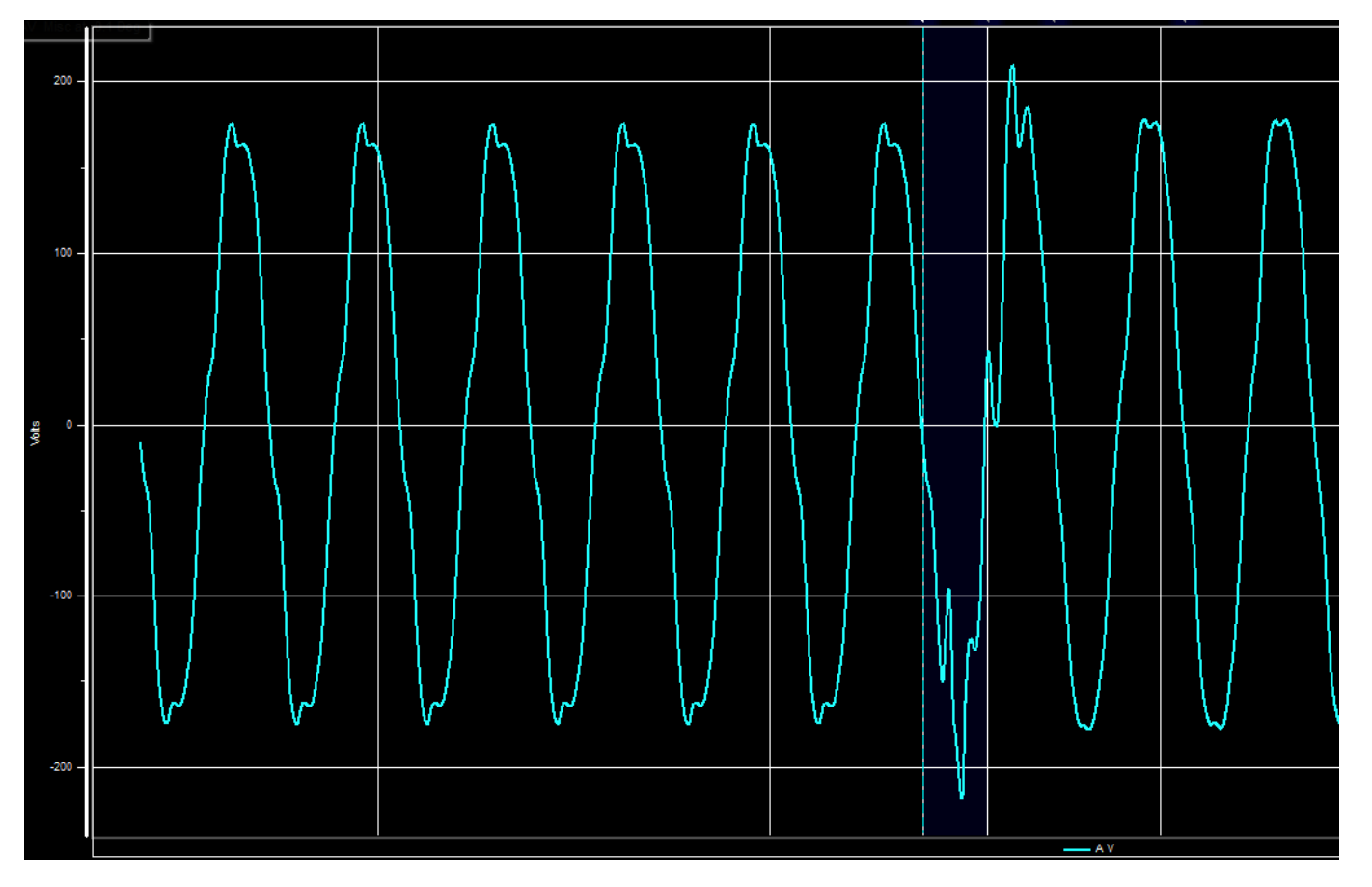

هنگامی که شرکت برق، بانک‌های خازنی شبکه ولتاژ متوسط را سوئیچ می‌کند، یک حالت گذرا (Transient) با شکل موج نوسانی فرکانس پایین تولید می‌شود. از آنجا که خازن‌های باس DC درایو همواره به اندازه پیک ولتاژ AC شارژ می‌شوند، این پیک‌های گذرای ناشی از سوئیچینگ می‌توانند ولتاژ باس DC را به شدت بالا برده و منجر به خطای اضافه ولتاژ شوند.

تشدید ولتاژ (Voltage Magnification): اگر سیستم مصرف‌کننده (کارخانه) نیز دارای بانک خازنی فشار ضعیف باشد، ترکیب آن با خازن‌های شبکه می‌تواند باعث پدیده رزونانس شده و پیک ولتاژ را تا 3.0 الی 4.0 پریونیت (pu) افزایش دهد! این پدیده حتی می‌تواند باعث آسیب دائمی به پل دیود ورودی درایو شود.

✅ راه‌حل: نصب لاین راکتور (Line Reactor) یا چوک DC (DC Choke) در ورودی درایو. برای حل ریشه‌ای تشدید ولتاژ، باید آنالیز هارمونیک و رزونانس شبکه انجام شود. (تیم مهندسی الکترومارکت آماده ارائه مشاوره در زمینه انتخاب و نصب انواع چوک ورودی و فیلترهای هارمونیک می‌باشد.)

۴. ولتاژ ورودی با ضریب تاج بسیار بالا (High Crest Factor)

این مورد کمتر شایع است و معمولاً در محیط‌های صنعتی با کیفیت توان بسیار پایین (مثل کارخانجات ذوب آهن و کوره‌های قوس الکتریکی) دیده می‌شود.

ضریب تاج (Crest Factor) در یک شکل موج سینوسی ایده‌آل برابر با sqrt(2) یا 1.414 است. در این حالت پیک ولتاژ برابر است با:

در یک درایو ایده‌آل تحت ولتاژ 480V، ولتاژ باس DC به این مقدار شارژ می‌شود:

(در حالت زیر بار این عدد حدود 1.35 \times 480V خواهد بود).

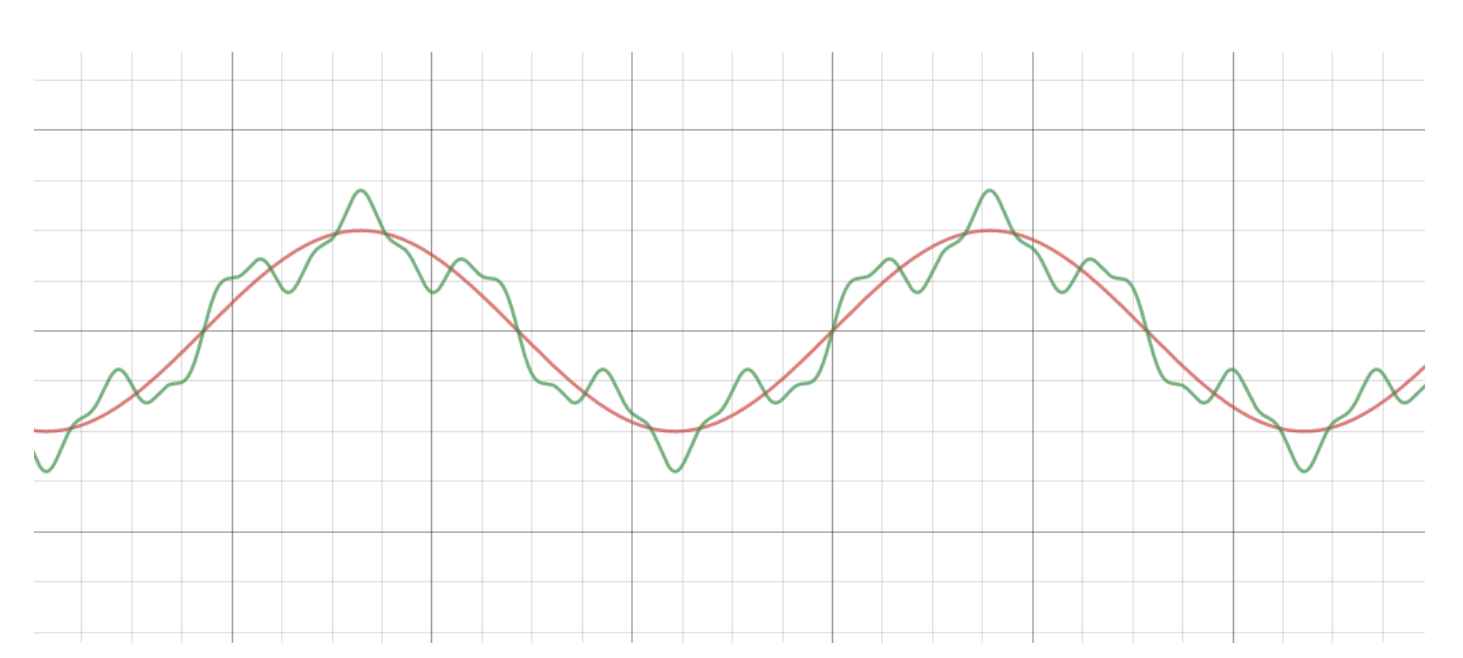

اگر به دلیل هارمونیک‌های شدید (مخصوصاً هارمونیک‌های مرتبه ۵ و ۱۳)، شکل موج به شدت اعوجاج یابد و ضریب تاج مثلاً به 1.5 برسد، ولتاژ باس DC به عدد زیر خواهد رسید:

این افزایش سطح ولتاژ شارژ پایه، درایو را به آستانه تریپ Overvoltage بسیار نزدیک می‌کند.

✅ راه‌حل: بهبود کیفیت توان (Power Quality) از طریق نصب فیلترهای هارمونیک پسیو (Passive) یا فیلترهای هارمونیک اکتیو (AHF) برای تجهیزات تولیدکننده هارمونیک.

۵. رزونانس یا تشدید سطح پایین سیستم (Low Level System Resonance)

این پدیده پیچیده از دو طریق می‌تواند رخ دهد:

• در درایوهای با یکسوکننده دیودی (Standard VFDs): فیلتر تداخل الکترومغناطیسی داخلی درایو ممکن است با اندوکتانس سیستم قدرت، یک مدار نوسانی تشکیل دهد که باعث افزایش ولتاژ باس DC می‌شود.
• در درایوهای با یکسوکننده اکتیو (Active Front End – AFE): درایوهای AFE دارای فیلترهای بزرگ L-C-L در ورودی خود هستند. درایوهای AFE در حالت بی‌باری (Idle)، توان اکتیوی مصرف نمی‌کنند، اما فیلتر L-C-L آن‌ها همچنان در مدار است. این موضوع باعث می‌شود درایو به عنوان یک تولیدکننده توان راکتیو خازنی عمل کرده و شبکه را دچار ضریب توان پیش‌فاز (Leading Power Factor) کند.

همچنین، خازن‌های این فیلترها می‌توانند نویزهای فرکانس بالا (مثلاً در محدوده 10.5kHz) تولید شده توسط سایر درایوها را جذب و تقویت کنند. این رزونانس فرکانس بالا به شدت به امپدانس منبع وابسته است؛ هرچه امپدانس منبع بیشتر باشد، دامنه نویزهای ولتاژ بالاتر خواهد بود.

✅ راه‌حل: عیب‌یابی رزونانس‌های فرکانس بالا نیازمند دانش پیشرفته آنالیز سیستم‌های قدرت و کار با اسیلوسکوپ‌های صنعتی ایمن است. آگاهی مهندسین از وجود چنین پدیده‌ای در شبکه‌های دارای درایوهای AFE متعدد، اولین گام برای ریشه‌یابی (Root Cause Analysis) و درخواست مشاوره از متخصصین کیفیت توان شبکه است.
