آموزش جامع عیب‌یابی خطای اتصال زمین (Ground Fault) و اتصال کوتاه در اینورتر (VFD)

خطای اتصال زمین (Ground Fault) و اتصال کوتاه (Short Circuit) در اینورترها (VFD)، از جمله رایج‌ترین و در عین حال گیج‌کننده‌ترین خطاهایی هستند که کاربران سیستم‌های درایو با آن مواجه می‌شوند. در یک اینورتر، این خطاها ممکن است به‌صورت کاملاً ناگهانی رخ دهند و موتور را بلافاصله متوقف کنند.

به بیان ساده، خطای اتصال زمین زمانی رخ می‌دهد که جریان الکتریکی به‌صورت ناخواسته به سمت زمین نشت کند. از سوی دیگر، اتصال کوتاه به معنای تماس مستقیم دو هادی با یکدیگر است (برای مثال، اتصال فاز به فاز) که باعث هجوم ناگهانی و شدید جریان می‌شود. در هر دو حالت، مدارهای حفاظتی اینورتر در کسری از ثانیه خروجی را قطع می‌کنند تا از بروز آسیب‌های جدی جلوگیری شود.

📌 نکته کلیدی مهندسی

اینورترها (VFD) به هیچ وجه نباید به‌عنوان تجهیز حفاظت مدار (Circuit Protection) جایگزین بریکرهای اصلی در نظر گرفته شوند. با این حال، هنگامی که اینورتر کد خطایی مانند GF یا Earth Fault را نشان می‌دهد، لزوماً به این معنا نیست که خود درایو خراب شده است؛ بلکه درایو یک نشتی خطرناک را در سیستم تشخیص داده است.

۱. خرابی و فروپاشی عایق‌بندی (Insulation Breakdown)

با گذشت زمان، عایق سیم‌پیچ‌های موتور یا کابل‌های ارتباطی در اثر فرسودگی، کهنگی یا تنش‌های حرارتی تخریب می‌شود. عایق ضعیف به جریان اجازه می‌دهد به زمین نشت کند یا باعث ایجاد قوس الکتریکی (Arcing) بین فازها شود. درایو این افزایش ناگهانی جریان را به‌عنوان اتصال زمین یا اتصال کوتاه فاز به فاز شناسایی می‌کند.

۲. نفوذ رطوبت و آلودگی‌های محیطی

ورود آب، میعانات، روغن یا گردوغبار رسانا به داخل موتور یا جعبه اتصالات (Junction Box)، مسیرهای رسانای ناخواسته ایجاد می‌کند. حتی مقدار کمی رطوبت نیز می‌تواند باعث بروز خطاهای متناوب و لحظه‌ای اتصال زمین شود؛ به‌ویژه زمانی که خروجی فرکانس بالای درایو فعال است.

۳. آسیب‌دیدگی فیزیکی کابل‌ها

آسیب‌های فیزیکی کابل، مانند بریدگی عایق، له‌شدگی، تحت فشار قرار گرفتن سیم‌ها یا خم‌شدگی بیش از حد، هادی‌های مسی را در معرض تماس قرار می‌دهند. این وضعیت مستقیماً منجر به اتصال کوتاه یا نشتی جریان به بدنه می‌شود. همچنین، اتصالات سست در ترمینال‌ها نیز ممکن است به‌صورت متناوب با بدنه تابلو برق تماس پیدا کنند.

۴. ضعف عایقی موتورهای قدیمی (Non-Inverter-Duty)

موتورهای قدیمی که برای کار با اینورتر طراحی نشده‌اند، توان تحمل پالس‌های ولتاژ با سرعت تغییرات و فرکانس بالا را ندارند؛ پالس‌هایی که در اثر سوئیچینگ درایو و پدیده dv/dt ایجاد می‌شوند. تنش ناشی از خروجی PWM می‌تواند باعث نشتی جریان یا اتصال کوتاه داخلی در سیم‌پیچ‌های این موتورها شود.

۵. ظرفیت خازنی کابل‌های طولانی (Cable Capacitance)

کابل‌های خروجی VFD عملاً مانند یک خازن عمل می‌کنند. پالس‌های فرکانس بالای درایو این ظرفیت خازنی را به‌طور مداوم شارژ و دشارژ کرده و جریان نشتی به زمین ایجاد می‌کنند. در فواصل طولانی، این جریان خازنی ممکن است آن‌قدر بزرگ شود که درایو آن را به اشتباه به‌عنوان خطای اتصال زمین تشخیص دهد.

پیشنهاد ویژه مطالعه:
عیب‌یابی تخصصی خطای اضافه جریان (Overcurrent) در اینورترها و ۱۲ راهکار قطعی آن

⚠️ هشدار ایمنی: هنگامی که اینورتر خطای Ground Fault یا اتصال کوتاه می‌دهد، هرگز پیش از پیدا کردن علت، درایو را به‌طور مکرر ریست (Reset) نکنید. این کار می‌تواند منجر به سوختن قطعی IGBTهای درایو شود.

گام اول: بررسی کد خطا
ابتدا به دفترچه راهنمای درایو مراجعه کنید تا معنی دقیق کد نمایش‌داده‌شده (مثلاً GF یا Short Circuit) را مشخص کنید.

گام دوم: بازرسی بصری
پیش از انجام تست، برق را قطع کرده و تخته‌کلم موتور، کابل‌ها و تابلو برق را از نظر وجود آب، سوختگی عایق‌ها، شل بودن سیم ارت یا آثار قوس الکتریکی به‌دقت بررسی کنید.

گام سوم: ایزوله کردن درایو (تست بدون بار)
کابل‌های خروجی درایو (U, V, W) را از سمت درایو جدا کنید. سپس درایو را روشن کرده و فرمان Run صادر کنید. اگر درایو بدون خطا کار کرد، مشکل از کابل‌ها یا موتور است. اما اگر همچنان خطای GF ظاهر شد، احتمالاً مشکل سخت‌افزاری در سنسورهای جریان (CT) یا IGBTهای درایو وجود دارد.

گام چهارم: تست جداگانه کابل‌ها
کابل‌ها را به درایو وصل کنید، اما آن‌ها را از سمت موتور جدا نگه دارید. سپس درایو را مجدداً Run کنید. بروز خطا در این حالت، نشان‌دهنده وجود اتصالی یا نشتی در طول کابل است.

گام پنجم: بررسی اتصالی موتور
کابل‌ها را مجدداً به موتور وصل کنید. اگر خطا فقط هنگام اتصال موتور رخ می‌دهد، سیم‌پیچ‌های موتور دچار اتصال به بدنه یا اتصال فاز به فاز شده‌اند.

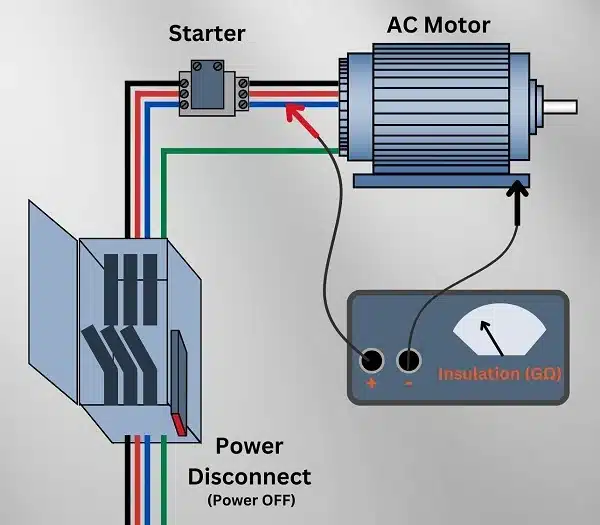

گام ششم: تست مقاومت عایقی با میگر (Megger Test)
در حالی که برق قطع است و کابل‌های موتور از درایو جدا شده‌اند، مقاومت بین هر فاز موتور نسبت به زمین و همچنین مقاومت بین فازها را با دستگاه میگر اندازه‌گیری کنید. عایق سالم باید مقاومت بسیار بالایی (برای مثال 50 MΩ) نشان دهد. مقادیر پایین، نشانه نشتی قطعی در عایق است.

🎯 جمع‌بندی

عیب‌یابی خطای Ground Fault و اتصال کوتاه، نیازمند یک رویکرد سیستماتیک است. اگر نشتی خازنی کابل‌ها عامل بروز خطا باشد، صرفاً تعویض درایو مشکل را حل نمی‌کند؛ بلکه اصلاح طول کابل یا افزودن راکتور خروجی، راه‌حل مؤثر و اصولی خواهد بود. رعایت دقیق مراحل عیب‌یابی و پرهیز از ریست‌های مکرر، نقش مهمی در حفظ سلامت تجهیزات خواهد داشت.
