صفر تا صد لینک DC در درایو (VFD)؛ از تست تا عیب‌یابی باس DC

لینک DC در درایو چیست و چگونه کار می‌کند؟ (تحلیل جامع باس DC)

لینک DC یا باس DC (DC Bus) یکی از بنیادی‌ترین و حساس‌ترین بخش‌های درایوهای فرکانس متغیر (VFD)، سروودرایوها و بسیاری از مبدل‌های الکترونیک قدرت است. این بخش به عنوان «قلب انرژی سامانه» عمل می‌کند که تعادل لحظه‌ای توان، تثبیت ولتاژ، هموارسازی ریپل، جذب و دفع انرژی گذرا، مدیریت انرژی برگشتی و تا حد زیادی کیفیت توان کل سامانه به آن وابسته است.

در این مقاله تخصصی از الکترومارکت، به بررسی عمیق و مهندسی لینک DC، اجزای تشکیل‌دهنده، روابط فیزیکی، نحوه تست و عیب‌یابی آن می‌پردازیم.

ساختار استاندارد VFD و جایگاه لینک DC

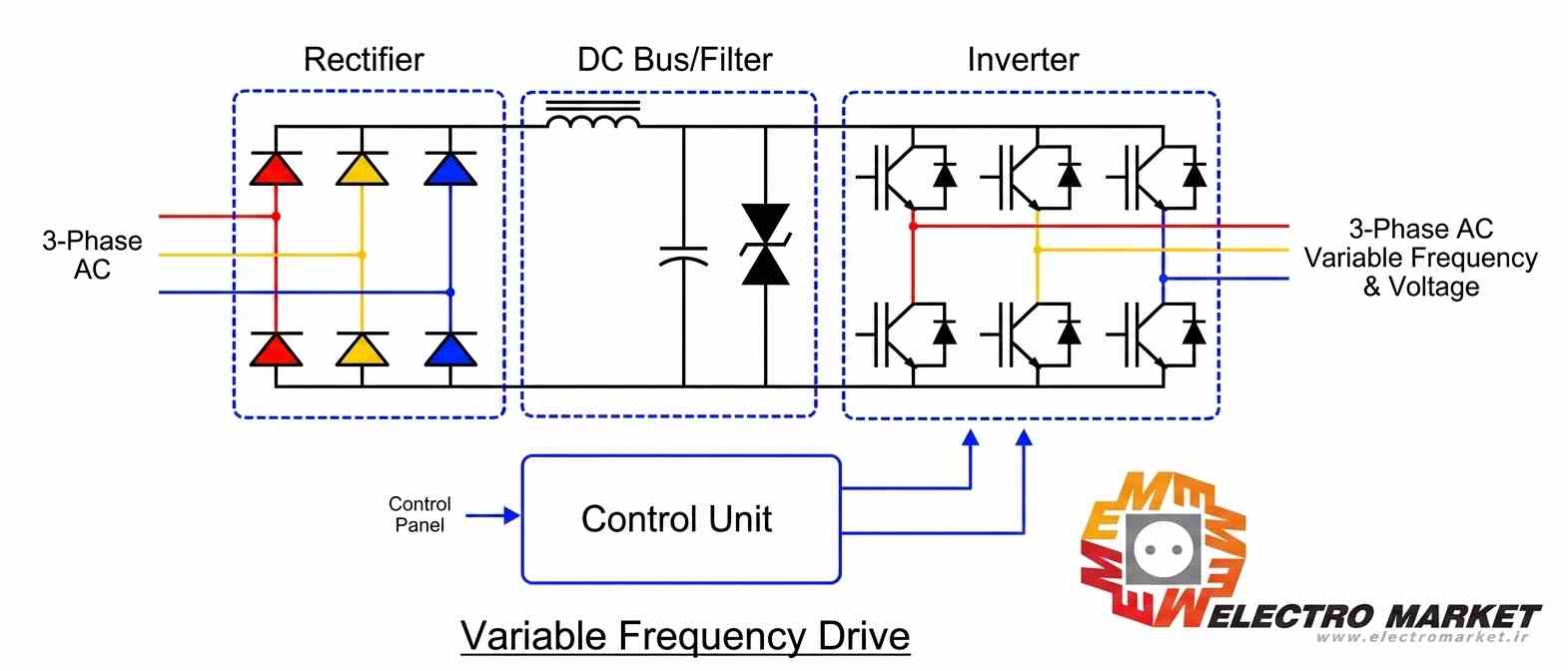

یک درایو فرکانس متغیر استاندارد از سه بخش اصلی تشکیل شده است:

• ورودی یکسوساز (Rectifier): تبدیل ولتاژ AC شبکه به DC ضرباندار.
• لینک DC (DC Link): فیلتر کردن، تثبیت و ذخیره انرژی.
• اینورتر خروجی (Inverter): تبدیل ولتاژ DC به AC با فرکانس و ولتاژ متغیر (PWM) برای کنترل موتور.

اجزای تشکیل‌دهنده لینک DC

لینک DC تنها یک سیم یا شینه ساده نیست، بلکه مجموعه‌ای از قطعات حیاتی است که در کنار هم پایداری سیستم را تضمین می‌کنند:

۱. خازن‌های باس DC (DC Bus Capacitors)

وظیفه اصلی خازن‌ها، ذخیره انرژی و هموارسازی ریپل ولتاژ یکسوشده است. این خازن‌ها معمولاً از نوع الکترولیتی آلومینیومی (و در فناوری‌های نوین از نوع فیلم – Film Capacitors) هستند که ظرفیت بالا و تحمل ولتاژ زیادی دارند.

۲. سلف DC (DC Choke / Reactor)

سلف DC (که به صورت سری در مسیر باس قرار می‌گیرد) برای کاهش هارمونیک‌های تولیدی درایو، بهبود ضریب توان و محدود کردن نرخ تغییرات جریان (di/dt) استفاده می‌شود. سلف DC در ترکیب با خازن، یک فیلتر پایین‌گذر قدرتمند تشکیل می‌دهد.

۳. مدار پیش‌شارژ (Pre-charge Circuit)

هنگام روشن شدن درایو، خازن‌های خالی مانند یک اتصال کوتاه عمل کرده و جریان هجومی (Inrush Current) بسیار بالایی می‌کشند که می‌تواند دیودهای یکسوساز را نابود کند. مدار پیش‌شارژ (شامل یک مقاومت سری و یک کنتاکتور یا تریستور موازی با آن) جریان اولیه را محدود کرده و پس از شارژ شدن خازن‌ها، از مدار خارج می‌شود.

۴. مقاومت تخلیه (Bleeder Resistor)

مقاومتی با مقدار اهمی بالا که به صورت موازی با خازن‌ها قرار می‌گیرد تا پس از قطع برق، انرژی ذخیره شده در خازن‌ها را به آرامی و با ایمنی تخلیه کند.

۵. چاپر ترمز (Brake Chopper)

در زمان توقف سریع موتور (حالت ژنراتوری)، انرژی به لینک DC برمی‌گردد و ولتاژ آن را بالا می‌برد. چاپر (یک ترانزیستور IGBT) با رسیدن ولتاژ به یک آستانه مشخص، انرژی مازاد را به مقاومت ترمز هدایت می‌کند.

فیزیک و دینامیک باس DC

انرژی ذخیره شده در خازن‌های باس DC از رابطه فیزیکی زیر به دست می‌آید:

همچنین رابطه دینامیک تعادل توان در لینک DC که نشان‌دهنده تغییرات لحظه‌ای ولتاژ است به صورت زیر بیان می‌شود:

این معادله نشان می‌دهد که اگر توان ورودی (P_{in}) کمتر از توان خروجی موتور (P_{out}) باشد، ولتاژ باس DC افت می‌کند و بالعکس اگر موتور وارد حالت ژنراتوری شود، ولتاژ باس افزایش می‌یابد.

ولتاژ باس DC و ریپل ۶ پالسه

در یک یکسوساز سه‌فاز دیودی، ولتاژ باس DC در حالت بی‌باری تقریباً برابر با پیک ولتاژ خط ورودی است:

به عنوان مثال، برای شبکه ۴۰۰ ولت متناوب، ولتاژ باس حدود 565 ولت DC خواهد بود. در شبکه‌های سه‌فاز با فرکانس 50 هرتز، به دلیل استفاده از یکسوساز ۶ پالسه، یک ریپل ولتاژ با فرکانس 300 هرتز (شش برابر فرکانس شبکه) روی ولتاژ DC سوار می‌شود که خازن‌ها وظیفه صاف کردن آن را دارند.

پارامترهای حیاتی خازن‌ها: ظرفیت، ESR و ESL

طراحی درست لینک DC به انتخاب دقیق خازن‌ها وابسته است. ظرفیت (C) باید به گونه‌ای باشد که افت ولتاژ در پاسخ به بارهای پله‌ای مدیریت شود. همچنین دو پارامتر انگلی خازن‌ها بسیار مهم‌اند:
* **ESR (مقاومت سری معادل):** عامل اصلی تولید حرارت در خازن. با افزایش سن خازن، ESR بالا رفته و منجر به افزایش ریپل ولتاژ و گرمای بیش از حد می‌شود.
* **ESL (اندوکتانس سری معادل):** در فرکانس‌های سوئیچینگ بالای IGBTها (مثل 10 کیلوهرتز)، ESL می‌تواند باعث ایجاد اسپایک‌های ولتاژ (Voltage Spikes) شود.

سامانه‌های احیاکننده (AFE) و اشتراک باس DC

در درایوهای پیشرفته به جای یکسوساز دیودی از یکسوسازهای اکتیو (Active Front End – AFE) استفاده می‌شود. در این سیستم‌ها، انرژی ژنراتوری موتور به جای تلف شدن در مقاومت ترمز، مجدداً به شبکه برق (AC) بازگردانده می‌شود.
همچنین در ماشین‌آلات چندموتوره (مثل جرثقیل‌ها)، از تکنیک باس DC مشترک (Common DC Bus) استفاده می‌شود. در این روش، موتورهایی که در حالت ژنراتوری هستند توان موتورهای در حال کار را تامین می‌کنند که به شدت باعث کاهش مصرف انرژی می‌شود.

راهنمای عملی تست لینک DC (ویژه تکنسین‌ها)

در هنگام عیب‌یابی درایو خاموش، می‌توانید سلامت بخش یکسوساز و لینک DC را با یک مولتی‌متر ساده بررسی کنید:

• تست دیودها: مولتی‌متر را روی حالت تست دیود قرار دهید. پراب‌ها را بین ترمینال‌های ورودی (R, S, T) و ترمینال‌های باس (+DC و -DC) قرار دهید. دیودها باید در یک جهت راه بدهند (افت ولتاژ حدود 0.4 تا 0.7 ولت) و در جهت معکوس مدار باز (OL) باشند.
• تست خازن‌ها (اجمالی): با اندازه‌گیری مقاومت بین +DC و -DC، ابتدا عدد کمی می‌بینید که به تدریج (با شارژ شدن خازن توسط باتری مولتی‌متر) بالا می‌رود. اگر عدد روی صفر یا مقادیر بسیار پایین ثابت ماند، خازن‌ها اتصال کوتاه شده‌اند.

فناوری‌های نوین در لینک DC

در درایوهای مدرن، شاهد پیشرفت‌های شگرفی هستیم:
* استفاده از خازن‌های فیلم (Film Capacitors) به جای الکترولیتی که طول عمر بسیار بالاتری دارند.
* سیستم‌های پایش سلامت هوشمند (Smart Condition Monitoring) که با تحلیل الگوی ریپل ولتاژ، زمان دقیق تعویض خازن‌ها را پیش‌بینی می‌کنند تا از توقف برنامه‌ریزی نشده کارخانه جلوگیری شود.
* ادغام با ابرخازن‌ها (Supercapacitors) برای مدیریت بهتر انرژی در خودروهای الکتریکی و جرثقیل‌ها.

تست عملی و عیب‌یابی لینک DC در درایو

بسیاری از خطاهای درایوهای AC، مستقیماً به وضعیت لینک DC گره خورده‌اند. به عنوان یک تکنسین یا مهندس اتوماسیون در الکترومارکت، آشنایی با نحوه تست این بخش برای عیب‌یابی سریع و جلوگیری از آسیب‌های ثانویه ضروری است.

۱. اندازه‌گیری و محاسبه ولتاژ نرمال باس DC

در حالت عادی و زمانی که موتور در حال کار است، ولتاژ لینک DC با توجه به ولتاژ شبکه AC ورودی ($V_{AC}$) محاسبه می‌شود. این رابطه به صورت زیر است:

• برای شبکه تک فاز یا سه فاز 220V: ولتاژ باس DC باید در حدود 310V_{DC} تا 340V_{DC} باشد.
• برای شبکه سه فاز 380V تا 400V: ولتاژ باس DC باید در حدود 530V_{DC} تا 565V_{DC} باشد.

۲. تحلیل خطای اضافه ولتاژ (Overvoltage – OV)

خطای OV یکی از رایج‌ترین فالت‌های درایو است. زمانی که موتور ترمز می‌کند یا باری با اینرسی بالا را متوقف می‌سازد، موتور به ژنراتور تبدیل شده و انرژی را به لینک DC برمی‌گرداند. اگر این انرژی تخلیه نشود، ولتاژ خازن‌ها به شدت بالا می‌رود.

• علل اصلی: زمان دسلریشن (Deceleration Time) بسیار کوتاه، خرابی چاپر ترمز (Braking Chopper)، سوختن مقاومت ترمز، یا نوسان برق شبکه.
• راه‌حل: افزایش زمان توقف در پارامترها، بررسی سلامت مقاومت ترمز با اهم‌متر و نصب مقاومت ترمز با توان مناسب.

۳. تحلیل خطای افت ولتاژ (Undervoltage – UV)

این خطا زمانی رخ می‌دهد که ولتاژ لینک DC از حد آستانه (معمولاً حدود 400V_{DC} برای درایوهای ۴۰۰ ولتی) پایین‌تر بیاید.

• علل اصلی: افت ولتاژ شدید در شبکه برق ورودی، قطع شدن یکی از فازهای ورودی، یا خرابی مدار پیش‌شارژ (Pre-charge Relay/Contactor).
• راه‌حل: ولتاژ ورودی AC را با مولتی‌متر فاز به فاز چک کنید. در صورت سلامت شبکه، احتمالاً رله بای‌پسِ مقاومتِ پیش‌شارژ در داخل درایو سوخته است و نیاز به تعمیر تخصصی دارد.

۴. ریپل بیش از حد (High Ripple on DC Bus)

اگر خازن‌های الکترولیتی لینک DC فرسوده شوند، ظرفیت معادل (C) کاهش و مقاومت سری معادل (ESR) آن‌ها افزایش می‌یابد. این موضوع باعث ایجاد ریپل‌های شدید ولتاژی روی باس DC می‌شود که به سادگی با مولتی‌مترهای معمولی قابل اندازه‌گیری نیست و نیاز به اسیلوسکوپ دارد. درایو در این حالت ممکن است زیر بار خاموش کند یا خطای نامشخص بدهد. باد کردن یا نشتی الکترولیت خازن‌ها نشانه ظاهری این خرابی است.

نتیجه‌گیری نهایی برای اتوماسیون صنعتی

لینک DC تنها یک واسط میانی نیست؛ بلکه مدیر انرژی، تثبیت‌کننده کیفیت توان و عامل اصلی پایداری سیستم در مواجهه با بارهای دینامیک است. شناخت کامل معادلات و ساختار باس DC به مهندسان طراح و تعمیرکاران کمک می‌کند تا از ترمزهای کنترل‌شده بهره برده، هارمونیک‌ها را کاهش داده و طول عمر درایو را به طرز چشمگیری افزایش دهند.
