قاتل پنهان اینورترها | راهنمای جامع محاسبه و انتخاب مقاومت ترمز آلومینیومی

بسیاری از خرابی‌های اینورتر، آن‌طور که در نگاه اول به نظر می‌رسد، از کیفیت پایین تجهیزات یا نوسان برق ورودی شروع نمی‌شوند؛ بلکه از یک عامل کمتر دیده شده اما بسیار مهم ناشی می‌شوند: مدیریت نشدن انرژی برگشتی در زمان ترمزگیری.

در کاربردهایی که بار دارای اینرسی بالاست یا کاهش سرعت به‌صورت سریع انجام می‌شود، موتور می‌تواند وارد حالت ژنراتوری شود و انرژی مکانیکی را به سمت درایو بازگرداند. اگر این انرژی به درستی کنترل نشود، ولتاژ باس DC بالا می‌رود، درایو با خطای Overvoltage متوقف می‌شود و در موارد شدید، فشار الکتریکی و حرارتی به قطعات قدرت افزایش پیدا می‌کند.

اینجاست که مقاومت ترمز اینورتر یا Braking Resistor نقش حیاتی خود را نشان می‌دهد. این قطعه، انرژی برگشتی را به گرما تبدیل می‌کند و به درایو اجازه می‌دهد در شرایط ترمزگیری شدید، پایداری خود را حفظ کند. با این حال، هنوز هم در بسیاری از پروژه‌ها، مقاومت ترمز یا اصلاً در نظر گرفته نمی‌شود، یا صرفاً بر اساس تجربه بازار و بدون تطبیق با دیتاشیت واقعی انتخاب می‌شود. نتیجه چنین رویکردی می‌تواند از خطاهای مکرر در توقف گرفته تا کاهش عمر درایو، سوختن چاپر ترمز و حتی تخریب مقاومت ادامه پیدا کند.

این مقاله در پورتال تخصصی الکترومارکت، یک راهنمای جامع برای انتخاب مقاومت ترمز است؛ از تعریف و عملکرد گرفته تا فرمول‌های طلایی، مثال واقعی، تفاوت کاربردها در آسانسور، جرثقیل و CNC، اشتباهات رایج، نکات نصب و نشانه‌های خرابی.

مقاومت ترمز اینورتر چیست؟

مقاومت ترمز یک المان قدرت است که در هنگام بازگشت انرژی از سمت موتور به درایو، این انرژی اضافی را به حرارت تبدیل می‌کند. این وضعیت معمولاً زمانی رخ می‌دهد که موتور از حالت محرک خارج شده و به صورت موقت مانند یک ژنراتور عمل کند. در چنین حالتی، انرژی جنبشی ذخیره شده در موتور و بار به باس DC اینورتر برمی‌گردد. اگر این انرژی تخلیه نشود، ولتاژ باس از حد مجاز عبور کرده و حفاظت اضافه ولتاژ فعال می‌شود.

درایوهای فرکانس متغیر یا VFD ها (مانند درایوهای قدرتمند EMINVERTER) معمولاً دارای یک بخش یکسوساز، باس DC و اینورتر خروجی هستند. باس DC در واقع نقطه میانی ذخیره و انتقال انرژی در ساختار درایو است. زمانی که موتور انرژی را به عقب برمی‌گرداند، همین باس DC اولین جایی است که تحت تأثیر قرار می‌گیرد. افزایش بیش از حد ولتاژ این بخش نه‌تنها باعث تریپ درایو می‌شود، بلکه می‌تواند به خازن‌ها و قطعات نیمه‌هادی فشار وارد کند.

مقاومت ترمز چگونه کار می‌کند؟

عملکرد مقاومت ترمز به تنهایی کامل نیست و معمولاً در کنار چاپر ترمز یا Brake Chopper معنا پیدا می‌کند. چاپر ترمز مداری است که ولتاژ باس DC را پایش می‌کند. هر زمان این ولتاژ از حد مشخصی فراتر رود، چاپر فعال می‌شود و مسیر عبور جریان به سمت مقاومت ترمز را باز می‌کند. در نتیجه، انرژی اضافی به‌جای آسیب زدن به درایو، در مقاومت به گرما تبدیل می‌شود.

از نظر تئوری، انرژی ذخیره‌شده در سیستم دوار را می‌توان با رابطه زیر بیان کرد:

• E : انرژی جنبشی
• J : ممان اینرسی
• ω : سرعت زاویه‌ای

این رابطه به‌خوبی نشان می‌دهد که هرچه اینرسی بار بیشتر باشد یا سرعت کاری بالاتر باشد، انرژی قابل برگشت در زمان توقف نیز بیشتر خواهد شد. اگر زمان توقف کوتاه در نظر گرفته شود، این انرژی باید در مدت بسیار کمی تخلیه شود؛ بنابراین توان لحظه‌ای مورد نیاز مقاومت نیز افزایش می‌یابد.

چرا مقاومت ترمز را قاتل پنهان اینورترها می‌نامیم؟

علت این نام‌گذاری این است که در بسیاری از خرابی‌ها، مشکل واقعی در ظاهر دیده نمی‌شود. کاربر فقط خطای Overvoltage، قطع شدن اینورتر در زمان توقف، داغ شدن تابلو یا عملکرد ناپایدار محور را می‌بیند. اما ریشه مشکل اغلب به یکی از این موارد برمی‌گردد:

• مقاومت ترمز اصلاً نصب نشده است.
• مقدار اهم کمتر از حد مجاز درایو انتخاب شده است.
• توان حرارتی مقاومت کافی نیست.
• سیکل کاری واقعی در محاسبه لحاظ نشده است.
• تهویه و محل نصب اشتباه است.
• چاپر داخلی درایو برای کاربرد مورد نظر کافی نیست.

به همین دلیل، مقاومت ترمز قطعه‌ای است که اگر درست انتخاب نشود، به‌جای محافظت از سیستم، خود به یک منبع خطر تبدیل می‌شود.

چه زمانی به مقاومت ترمز نیاز داریم؟

استفاده از مقاومت ترمز در همه پروژه‌ها الزامی نیست، اما در شرایط زیر تقریباً ضروری یا بسیار توصیه شده است:

• کاهش سرعت سریع
• توقف‌های مکرر
• بار با اینرسی بالا
• کاربردهای عمودی یا بارهای معلق
• زمانی که موتور در بخش‌هایی از سیکل وارد حالت ژنراتوری می‌شود
• مشاهده خطای Overvoltage هنگام ترمز یا کاهش سرعت

کاربردهای رایج شامل این موارد است:

• آسانسور
• جرثقیل و بالابر
• محورهای CNC
• سانتریفیوژ
• وایندر و آنوایندر
• خطوط بسته‌بندی با توقف‌های پی‌درپی

فرمول‌های طلایی برای محاسبه مقاومت ترمز

برای تخمین اولیه مقاومت:

• R : مقاومت بر حسب اهم
• V_dc : ولتاژ باس DC
• P_b : توان ترمز

این فرمول یک تخمین مفید برای شروع کار است، اما انتخاب نهایی باید با در نظر گرفتن حداقل مقاومت مجاز اعلام شده توسط سازنده انجام شود. اگر مقاومت واقعی کمتر از حد مجاز باشد، جریان ترمز می‌تواند از تحمل چاپر عبور کند.

برای توان متوسط:

• P_avg : توان متوسط حرارتی
• P_peak : توان پیک ترمز
• t_brake : زمان ترمز
• t_cycle : کل زمان سیکل

این بخش از محاسبه اهمیت زیادی دارد، زیرا ممکن است مقاومتی از نظر اهم درست باشد اما از نظر تحمل حرارتی در سیکل‌های واقعی پروژه مناسب نباشد.

بررسی مقاومت ترمز در کاربردهای مختلف

انتخاب مقاومت ترمز در آسانسور

در آسانسور، بار نامتعادل، حرکت رو به پایین و توقف‌های دقیق باعث می‌شود انرژی برگشتی در بخش‌هایی از سیکل قابل توجه باشد. در این کاربرد، فقط توان موتور معیار کافی نیست؛ زیرا رفتار دینامیکی و تعداد سیکل‌ها نیز بسیار مهم‌اند.

• بررسی دقیق بار متعادل و نامتعادل
• توجه به تعداد توقف در ساعت
• استفاده از مقاومت‌های صنعتی با تحمل حرارتی بالا
• رعایت فاصله ایمن از قطعات حساس
• کنترل تهویه تابلو و دمای محیط

انتخاب مقاومت ترمز در CNC

در ماشین‌های CNC محور باید سریع متوقف شود اما دقت حرکتی نیز حفظ شود. هرچه فرمان کاهش سرعت تندتر باشد، انرژی بیشتری در زمان کوتاه‌تری تخلیه می‌شود.

• زمان کاهش سرعت کوتاه
• پالس‌های ترمز مکرر
• حساسیت بالا به خطاهای درایو
• اهمیت کیفیت سیم‌کشی و اتصال زمین

انتخاب مقاومت ترمز در جرثقیل و بالابر

در جرثقیل و بالابر، هنگام پایین آوردن بار یا توقف بارهای سنگین، موتور می‌تواند انرژی قابل توجهی به درایو برگرداند. بنابراین طراحی صحیح مقاومت ترمز اهمیت بسیار بالایی دارد.

• توان پیک بالا
• سیکل کاری سنگین
• دمای محیط و تهویه
• ضریب اطمینان مناسب
• انطباق با مستندات سازنده درایو

اشتباهات رایج در انتخاب مقاومت ترمز

• انتخاب بر اساس توان موتور
• انتخاب اهم کمتر از حد مجاز
• بی‌توجهی به توان پیک و متوسط
• نصب در محیط بدون تهویه
• استفاده از کابل نامناسب
• فرض وجود چاپر داخلی در همه درایوها
• کپی کردن تنظیمات پروژه‌های دیگر

انواع مقاومت ترمز

• مقاومت سیمی

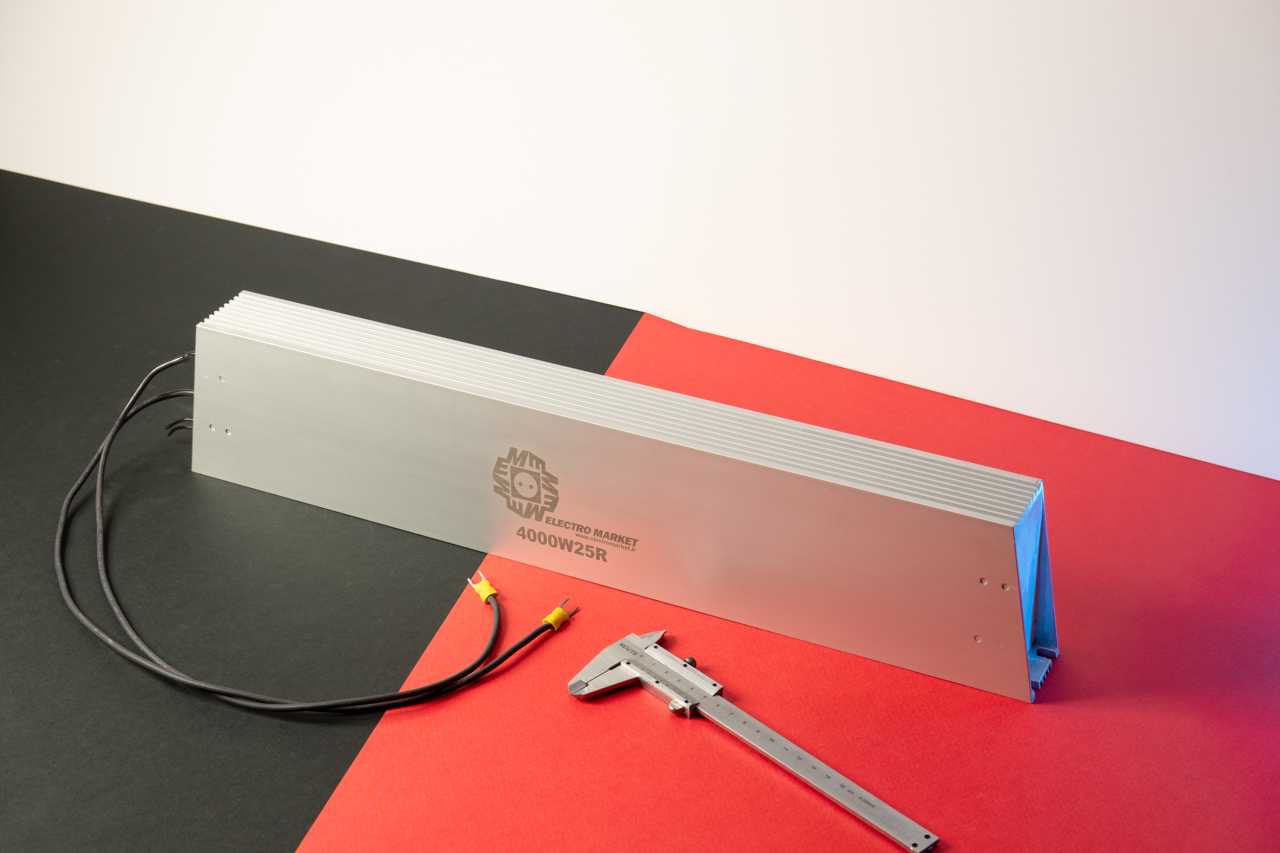

• مقاومت آلومینیومی
• مقاومت صنعتی مشبک

مدل‌های آلومینیومی دفع حرارت بسیار بهتری دارند و در صنایع رایج‌تر هستند، در حالی که در کاربردهای سنگین معمولاً از مدل‌های صنعتی با توان بالا استفاده می‌شود.

نکات مهم نصب

• نصب در محل دارای تهویه مناسب
• فاصله از سیم‌ها و قطعات حساس
• کابل‌کشی کوتاه و اصولی
• اتصالات محکم
• در نظر گرفتن دمای محیط

نشانه‌های خرابی یا انتخاب نادرست

• خطای Overvoltage هنگام توقف
• بوی سوختگی
• داغ شدن شدید تابلو
• تغییر رنگ یا ترک روی بدنه مقاومت
• طولانی شدن زمان توقف
• تریپ‌های مکرر

جمع‌بندی نهایی

مقاومت ترمز یکی از مهم‌ترین اجزای حفاظتی در کاربردهای دینامیکی است. انتخاب صحیح آن باید بر اساس ولتاژ باس DC، توان ترمز، زمان توقف، اینرسی بار، سیکل کاری و محدودیت‌های سازنده درایو انجام شود. اگر مقاومت ترمز به‌درستی انتخاب نشود، می‌تواند باعث خطاهای مکرر، کاهش عمر درایو و حتی آسیب جدی به سیستم شود.
