عیبیابی تخصصی خطای اضافه جریان (Overcurrent) در اینورترها و 12 راهکار قطعی آن
عیبیابی مشکلات درایو فرکانس متغیر (VFD) – خطای اضافه جریان (Overcurrent Fault)

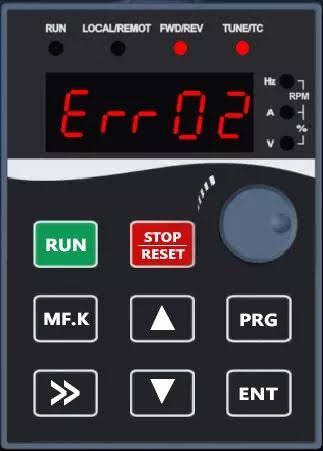

کدهای خطای درایو فرکانس متغیر (VFD) میتوانند خط تولید را بدون هیچ هشدار قبلی متوقف کنند. زمانی که درایو روی خطای اضافه جریان یا OC (Overcurrent) تریپ میدهد، بسیاری از اپراتورها صرفاً درایو را ریست (Reset) کرده و دستگاه را مجدداً راهاندازی میکنند. این کار شاید بهطور موقت مشکل را حل کند، اما خطا بهزودی بازخواهد گشت.
مطالعات نشان میدهند که خطاهای مرتبط با موتور و درایو، عامل نزدیک به 30% از توقفات برنامهریزینشده (Unplanned Downtime) در صنایع هستند. یک خطای اضافه جریان صرفاً یک مزاحمت نیست؛ بلکه یک «نشانه» از یک مشکل ریشهای است؛ مشکلی که میتواند به سادگیِ تنظیمات اشتباه یا به وخامتِ یک اتصال کوتاه کشنده باشد.
نکته کلیدی: خطای Overcurrent یک بمب ساعتی است! ریست کردن مداوم این خطا بدون ریشهیابی (Root Cause Analysis)، میتواند به تخریب فیزیکی ماژولهای قدرت درایو (IGBT) و یا سوختن کامل سیمپیچ موتور منجر شود.
خطای اضافه جریان (OC) در VFD دقیقاً چیست؟

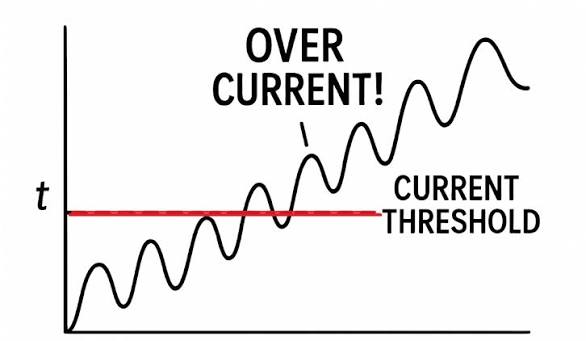

خطای OC به این معناست که موتور جریانی بیشتر از ظرفیت مجاز و توانایی پردازش درایو درخواست میکند. اکثر درایوهای استاندارد صنعتی طوری طراحی شدهاند که در صورت عبور جریان از بازه 150% تا 200% جریان نامی خروجی (بسته به نوع کاربری Heavy Duty یا Normal Duty)، بلافاصله تریپ دهند تا از آسیبهای حرارتی و الکتریکی جلوگیری کنند.
با این حال، بروز این خطا همیشه به معنای خرابی سختافزاری نیست و در بسیاری از مواقع، با تنظیم مجدد پارامترها یا اصلاح شرایط مکانیکی قابل رفع است.
⚠️ هشدار ایمنی بسیار مهم: در فرآیند عیبیابی کابلها و موتور، اگر قصد استفاده از دستگاه میگر (Megger) برای تست مقاومت عایقی را دارید، حتماً و الزاماً کابلهای موتور را از ترمینالهای خروجی درایو (U, V, W) جدا کنید. تزریق ولتاژ بالای میگر به خروجی VFD، ماژولهای قدرت دستگاه شما را برای همیشه نابود خواهد کرد!
۷ دلیل عمده بروز خطای اضافه جریان در اینورترها و راهحلهای آن
تیم مهندسی الکترومارکت برای ایزوله کردن سیستماتیک و رفع قطعی این خطا، ۷ گام تخصصی زیر را پیشنهاد میدهد:
۱. تنظیم اشتباه زمان شتابگیری
یکی از شایعترین دلایل خطای OC در لحظه استارت، تنظیم زمان شتابگیری (Accel Time) بسیار کوتاه است. اگر درایو سعی کند یک موتور سنگین یا بار با اینرسی بالا را در زمان کوتاهی (مثلاً 2 الی 3 ثانیه) به سرعت نامی برساند، موتور نیازمند گشتاور راهاندازی و در نتیجه جریان هجومی (Inrush Current) بسیار بالایی خواهد بود که از توان درایو خارج است.
✅ راهحل مهندسی: وارد پارامترهای درایو شوید و زمان Accel را افزایش دهید (مثلاً به 10 یا 15 ثانیه). اگر خطا هنگام توقف (Stop) رخ میدهد، زمان کاهش سرعت (Decel Time) را نیز بررسی و افزایش دهید.
۲. درگیری و گیرپاژ مکانیکی بار
گاهی اوقات مشکل اصلاً الکتریکی نیست! اگر تجهیزات مکانیکی (مانند کانوایرها، پمپها یا گیربکسها) گیر کرده باشند، بلبرینگها خرد شده باشند و یا بار بیش از حد مجاز روی سیستم قرار گرفته باشد، موتور برای چرخاندن شفت به جریان بیشتری نیاز پیدا میکند که منجر به خطای OC میشود.
✅ راهحل مهندسی: کابلهای موتور را جدا کرده و یا کوپلینگ موتور و بار را باز کنید. سعی کنید شفت موتور را با دست بچرخانید تا از عدم وجود درگیری مکانیکی (Binding) یا ارتعاشات غیرعادی مطمئن شوید. همچنین درایو را در حالت بدون بار (Uncoupled) استارت کنید؛ اگر خطا برطرف شد، درایو و موتور سالم هستند و مشکل قطعاً در بخش مکانیک یا اضافهبار است.
۳. اتصال کوتاه یا آسیب عایقی کابلهای موتور
آسیب دیدن روکش کابلها، قرار گرفتن در معرض رطوبت، مواد شیمیایی یا حرارت بالا میتواند باعث اتصال کوتاه فاز به فاز یا فاز به زمین شود.
✅ راهحل مهندسی: برق ورودی را کاملاً قطع کنید. با استفاده از یک مولتیمتر دقیق، مقاومت بین ترمینالهای خروجی (U-V, V-W, U-W) را اندازهگیری کنید. مقادیر اهمی باید در هر سه فاز کاملاً متعادل و نزدیک به هم باشند. اگر یک جفت فاز مقدار بسیار پایینتری نشان داد، احتمال اتصال کوتاه بالاست. برای بررسی نشتی به زمین، استفاده از میگر (با رعایت اصول ایمنی و جداسازی از درایو) الزامی است.
نکته حرفهای (Pro Tip) در خصوص سایزینگ درایو
اگر ظرفیت درایو شما بسیار بزرگتر از موتور باشد (بیشتر از 2 برابر توان موتور)، تقریباً بهطور قطع با ناپایداری عملکرد، مشکلات تنظیم جریان و خطاهای کاذب مواجه خواهید شد؛ مخصوصاً در فرکانسها و سرعتهای پایین.
۴. عدم تطابق پارامترهای موتور با تنظیمات درایو
درایو برای کنترل دقیق، نیاز دارد هویت موتور را بشناسد. اگر جریان نامی، ولتاژ، فرکانس پایه و دور بر دقیقه (RPM) ثبت شده روی پلاک موتور (Nameplate) بهدرستی در پارامترهای VFD وارد نشده باشد، درایو در تخمین شار مغناطیسی و جریان خطای محاسباتی پیدا کرده و زیر بار تریپ میدهد.
✅ راهحل مهندسی: پلاک موتور را بهدقت بررسی کنید. پارامترهای پایه موتور در درایو را بازبینی کرده و با پلاک تطبیق دهید. در صورت امکان، یک عملیات Auto-Tuning (تیونینگ خودکار) در حالت ایستا یا چرخشی انجام دهید تا درایو مقاومت داخلی سیمپیچها را شناسایی کند.
۵. خرابی سختافزاری و ماژولهای IGBT داخل درایو
با گذشت زمان و تحت فشارهای حرارتی، ماژولهای سوئیچینگ (IGBT) و قطعات داخلی درایو دچار فرسودگی میشوند. اگر یک IGBT بسوزد یا اتصال کوتاه شود، درایو بلافاصله پس از دریافت فرمان Run (حتی بدون بار) خطای OC میدهد.
✅ راهحل مهندسی: کابلهای موتور را از ترمینالهای خروجی درایو جدا کنید و درایو را روشن کنید. فرمان Run بدهید؛ اگر درایو در حالت بدون موتور همچنان خطای OC داد، قطعات داخلی قدرت درایو (Power Module) آسیب دیدهاند و نیازمند تعمیرات تخصصی توسط تکنسینهای مجرب است.
۶. مشکلات اتصالات، ترمینالها و سیستم ارتینگ
اتصالات سست (Loose Connections) باعث ایجاد مقاومت تماسی بالا، جرقه و در نتیجه کشیده شدن جریان نامتقارن و ایجاد نویز میشوند. همچنین عدم وجود ارت مناسب، باعث برگشت جریانهای سرگردان و نویزهای فرکانس بالا به بردهای کنترلی شده و خطای کاذب ایجاد میکند.
✅ راهحل مهندسی: تمامی ترمینالهای قدرت (ورودی و خروجی) و کابلشوها را از نظر سولفاته شدن، خوردگی و سفت بودن بررسی کنید. قانون طلایی اتوماسیون صنعتی را فراموش نکنید: «ارتینگ، ارتینگ و باز هم ارتینگ!». مطمئن شوید که کابل شیلددار موتور بهدرستی و فقط در یک نقطه به شینه ارت متصل شده است.
۷. عوامل محیطی و ضعف سیستم خنککننده
اغلب اپراتورها فراموش میکنند که خطاهای OC گاهی ریشه محیطی دارند، نه الکتریکی! درایوی که در یک تابلوی با تهویه ضعیف، پر از گردوغبار و دمای محیطی بالا کار میکند، به شدت حساس شده و آستانه تحمل جریان آن کاهش مییابد.
✅ راهحل مهندسی: دمای محیط اطراف درایو را بررسی کنید. از عملکرد صحیح فنهای خنککننده (Cooling Fans) داخلی درایو و فنهای تابلوی برق اطمینان حاصل کنید. گرفتگی هیتسینکها با خاک و چربی یکی از دلایل پنهان افت راندمان و بروز خطای اضافه جریان در محیطهای خشن صنعتی است.
۸. تنظیم نادرست منحنی V/f و بوست گشتاور
در کاربردهایی که نیازمند گشتاور راهاندازی بالا هستند، اپراتورها معمولاً پارامتر جبرانساز گشتاور (Torque Boost) را افزایش میدهند. اگر این مقدار بیش از حد تنظیم شود، ولتاژ اعمالی به موتور در فرکانسهای پایین به شدت بالا رفته و باعث اشباع هسته مغناطیسی (Magnetic Saturation) استاتور میشود. هسته اشباعشده، مقاومت القایی خود را از دست داده و موتور به صورت یک اتصال کوتاه عمل میکند که نتیجه آن خطای OC فوری است.
✅ راهحل مهندسی: پارامتر Manual Torque Boost را به تدریج و با گامهای 1% یا 2% کاهش دهید. در صورت امکان، به جای استفاده از منحنی V/f ساده، مد کنترلی درایو را روی وکتور کنترل بدون سنسور (Sensorless Vector Control) تنظیم کنید تا درایو ولتاژ و فرکانس را به صورت دینامیک و بر اساس نیاز واقعی بار کنترل کند.
۹. استارت روی موتور در حال چرخش (بدون فعالسازی Flying Start)
اگر به دلیل جریان هوای داخل کانال (در فنها) یا فشار سیال (در پمپها)، شفت موتور قبل از استارت درایو در حال چرخش آزاد (Windmilling) باشد، استارت کردن معمولی درایو از فرکانس 0 هرتز باعث تقابل نیروی محرکه القایی (Back-EMF) موتور با خروجی درایو میشود. این اختلاف فاز و فرکانس شدید، یک جریان هجومی مخرب و خطای OC ایجاد میکند.
✅ راهحل مهندسی: در پارامترهای درایو، قابلیت «استارت در حال پرواز» یا Flying Start (در برخی برندها Catch a Spinning Motor) را فعال کنید. با این کار، درایو ابتدا فرکانس و جهت چرخش فعلی شفت را اندازهگیری کرده و خروجی خود را با آن سینک میکند، سپس موتور را به نرمی به سرعت نامی میرساند.
۱۰. بارهای ضربهای و تغییرات ناگهانی بار
گاهی اوقات سیستم در حالت عادی بدون مشکل کار میکند، اما در حین فرآیند، یک بار مکانیکی به صورت لحظهای و ضربهای به سیستم اعمال میشود (مثلاً افتادن یک قطعه سنگین روی نوار نقاله، یا برخورد تیغه اره با یک گره سخت در چوب). این تغییر ناگهانی، موتور را وادار به کشیدن جریانی بسیار فراتر از آستانه تریپ درایو در کسری از ثانیه میکند.
✅ راهحل مهندسی: ابتدا فرآیند مکانیکی را از نظر گیرهای لحظهای بررسی کنید. از نظر تنظیمات درایو، پارامترهای محدودکننده جریان (Current Limit یا Stall Prevention) را فعال کرده و تنظیم کنید تا درایو به جای تریپ دادن، در لحظه برخورد با بار ضربهای، فرکانس را موقتاً کاهش دهد (Droop Control) تا از پیک جریان جلوگیری شود.
۱۱. قطعی، لغزش یا نویز در فیدبک انکودر (در سیستمهای Closed-Loop)
در سیستمهای دقیقی که از مد کنترل حلقه بسته (Closed-Loop Vector Control) استفاده میکنند، درایو به پالسهای انکودر برای تشخیص موقعیت و سرعت روتور وابسته است. اگر کوپلینگ انکودر شل شود، کابل آن نویز بگیرد یا پالسها قطع شوند، درایو تصور میکند موتور متوقف شده و برای رسیدن به سرعت تنظیمشده، حداکثر جریان (200% و بیشتر) را به موتور تزریق میکند که به سرعت منجر به خطای اضافه جریان میشود.
✅ راهحل مهندسی: اتصالات انکودر و شیلد کابل آن را بررسی کنید. از طریق مانیتورینگ پارامترهای درایو، سرعت خواندهشده از انکودر (Feedback RPM) را چک کنید و از صحت پالسهای ارسالی (A, B, Z) با یک اسیلوسکوپ اطمینان حاصل کنید.
۱۲. تنظیمات تهاجمی ترمز جریان مستقیم
برای توقف سریع بارهای دارای اینرسی، درایوها از تزریق جریان مستقیم (DC) به سیمپیچهای استاتور استفاده میکنند. اگر سطح ولتاژ/جریان DC تزریقی بسیار بالا تنظیم شده باشد یا زمان اعمال آن طولانی باشد، مقاومت اهمی سیمپیچها باعث ایجاد حرارت و کشیده شدن جریان مفرط شده و خطای OC در لحظه توقف (Stop) رخ میدهد.
✅ راهحل مهندسی: پارامترهای مربوط به DC Braking Current و DC Braking Time را بررسی کنید. سطح جریان ترمز را کاهش دهید. اگر بار اینرسی بالایی دارد و نیاز به توقف سریع دارید، به جای ترمز DC، از مقاومت ترمز (Braking Resistor) استفاده کنید تا انرژی برگشتی به صورت حرارت در مقاومت تخلیه شود، نه در سیمپیچ موتور.
پیشنهاد الکترومارکت:
اگر درایو شما به جای خطای جریان، با مشکل افزایش ولتاژ درایو در زمان توقف مواجه است، پیشنهاد میکنیم مقاله تخصصی عیبیابی تخصصی خطای اضافه ولتاژ را در بلاگ الکترومارکت مطالعه کنید.
تأمین تجهیزات جانبی و حفاظتی درایو
برای محافظت از اینورتر و موتور در برابر جریانهای هجومی و نویزهای مخرب، استفاده از چوکهای خروجی (Output Chokes) و فیلترها توصیه میشود. مشخصات فنی و قیمت این تجهیزات را میتوانید در بخش فروشگاه الکترومارکت بررسی نمایید.
الکترومارکت؛ همراه شما در تجهیز و عیبیابی صنعتی
عیبیابی دقیق خطاهایی مانند Overcurrent نیازمند شناخت عمیق از تعاملات مکانیکی و الکتریکی در سیستم است. در صورت نیاز به مشاوره تخصصی جهت تعمیرات درایوهای آسیبدیده، تنظیم پارامترها و یا خرید تجهیزات جانبی مناسب، دپارتمان فنی الکترومارکت همواره آماده ارائه راهحلهای قطعی به شما مهندسین گرامی میباشد.
