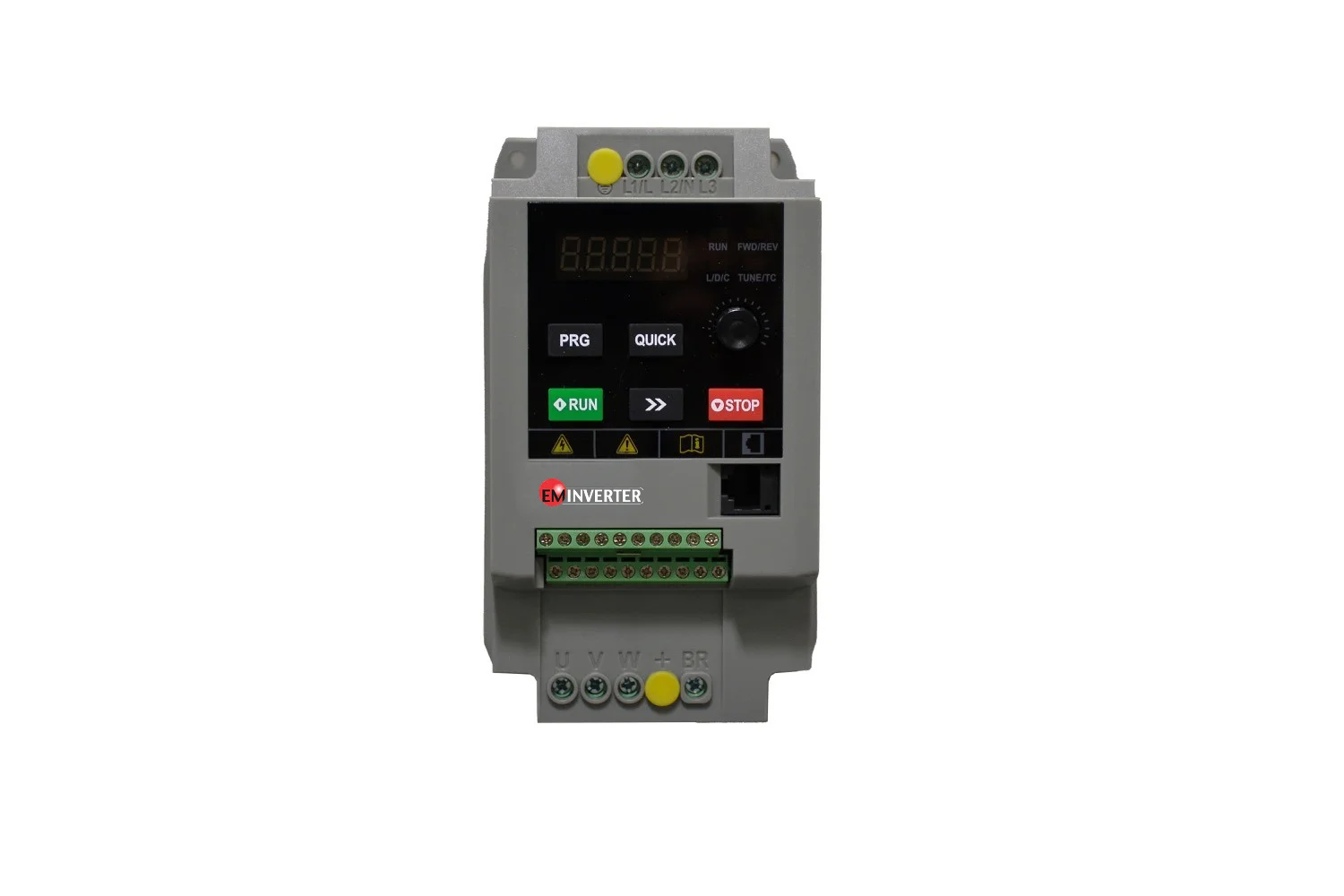

اینورتر 4 کیلووات تک فاز EM600P الکترومارکت
اینورتر 4 کیلووات تک فاز EM600P یکی از مدل‌های قدرتمندتر در بخش ورودی تک فاز سری EM600P است که برای کاربردهایی طراحی شده که منبع تغذیه 220 ولت تک فاز در دسترس بوده و در عین حال کنترل سرعت و عملکرد موتور مورد نیاز است. این مدل با توان 4 کیلووات، جریان ورودی 40 آمپر و جریان خروجی 17 آمپر، برای پروژه‌هایی در این محدوده توان قابل بررسی است.
سری EM600P تنها به کنترل ساده سرعت محدود نمی‌شود و امکاناتی مانند کنترل V/F و SVC، تنظیم فرکانس، شتاب‌گیری و کاهش سرعت، JOG، PID، PLC چندمرحله‌ای، ترمز DC و ارتباط Modbus را در اختیار کاربر قرار می‌دهد. به همین دلیل هنگام انتخاب این مدل، علاوه بر توان موتور، نوع بار و امکانات کنترلی مورد نیاز سیستم نیز باید در نظر گرفته شود.
مشخصات کلیدی اینورتر 4 کیلووات EM600P:
- توان موتور: 4 کیلووات
- نوع ورودی: تک فاز
- ولتاژ ورودی: 220 ولت
- محدوده ولتاژ ورودی: 15%- تا 20%+
- جریان ورودی: 40 آمپر
- جریان خروجی: 17 آمپر
- روش‌های کنترل: V/F و SVC
- رزولوشن دیجیتال فرکانس: 0.01 هرتز
- پشتیبانی از Modbus
- ابعاد: 170×98×129 میلی‌متر
- 2 سال گارانتی تعویض
اینورتر 4 کیلووات تک فاز چیست؟
درایو 4 کیلووات تک فاز EM600P برای شرایطی مناسب است که ورودی برق سیستم به صورت تک فاز 220 ولت تأمین می‌شود و نیاز به کنترل سرعت موتور، تنظیم شتاب و توقف یا استفاده از قابلیت‌های کنترلی پیشرفته‌تر وجود دارد. این مدل در جدول فنی سری EM600P با کد 2S-4.0GB معرفی شده است.
در ساختار اینورتر، برق ورودی پس از پردازش توسط درایو به خروجی موتور منتقل می‌شود و امکان کنترل فرکانس خروجی فراهم می‌شود. به این ترتیب می‌توان سرعت عملکرد موتور را متناسب با نیاز فرآیند تنظیم کرد و در کنار آن از قابلیت‌هایی مانند تنظیم زمان شتاب‌گیری و کاهش سرعت استفاده کرد.
اگر توان 4 کیلووات برای موتور شما بیشتر از نیاز است، می‌توانید مشخصات اینورتر 2.2 کیلووات تک فاز EM600P را بررسی کنید. برای موتورهایی با توان بالاتر نیز اینورتر 5.5 کیلووات تک فاز EM600P در همین خانواده قرار دارد.
مشخصات فنی اینورتر 4 کیلووات تک فاز EM600P
| مشخصه | مقدار |
|---|---|
| توان موتور | 4 کیلووات |
| نوع ورودی | تک فاز |
| ولتاژ ورودی | 220 ولت |
| محدوده ولتاژ ورودی | 15%- تا 20%+ |
| جریان ورودی | 40 آمپر |
| جریان خروجی | 17 آمپر |
| مدل در جدول فنی | 2S-4.0GB |
| ابعاد | 170×98×129 میلی‌متر |
کنترل V/F و SVC در اینورتر EM600P
یکی از قابلیت‌های مهم سری EM600P، پشتیبانی از دو روش کنترلی V/F و SVC است. این موضوع باعث می‌شود کاربر بتواند روش کنترل را متناسب با نیاز موتور و شرایط کاری انتخاب کند. V/F برای کاربردهای متداول کنترل موتور قابل استفاده است و SVC امکان کنترل برداری بدون سنسور را در اختیار سیستم قرار می‌دهد.
در پروژه‌هایی که کنترل دقیق‌تر عملکرد موتور اهمیت دارد، انتخاب روش کنترل مناسب در کنار تنظیم صحیح پارامترهای موتور اهمیت زیادی دارد. بنابراین بهتر است پیش از راه‌اندازی، مشخصات موتور و شرایط بار به‌درستی بررسی و پارامترهای مربوطه تنظیم شوند.
انتخاب مدل بر اساس توان موتور:
برای موتورهای نزدیک به ظرفیت 4 کیلووات، انتخاب مدل مناسب باید علاوه بر توان نامی بر اساس جریان واقعی موتور و نوع بار انجام شود. برای مقایسه با توان پایین‌تر، مدل 2.2 کیلووات تک فاز و برای ظرفیت بالاتر، مدل 5.5 کیلووات تک فاز را می‌توانید بررسی کنید.
فرکانس خروجی و کنترل سرعت موتور
تغییر فرکانس خروجی یکی از مهم‌ترین قابلیت‌های یک اینورتر برای کنترل سرعت موتور است. EM600P امکان تنظیم دیجیتال فرکانس با رزولوشن 0.01 هرتز را دارد و طبق مشخصات سری، حداکثر فرکانس در حالت SVC برابر 600 هرتز و در حالت V/F برابر 1200 هرتز اعلام شده است.
فرمان فرکانس نیز می‌تواند از منابع مختلفی دریافت شود. در مشخصات سری EM600P، روش‌هایی مانند تنظیم دیجیتال، ورودی آنالوگ، ورودی پالس و ارتباط سریال برای دریافت فرمان در نظر گرفته شده است. این قابلیت‌ها باعث می‌شوند درایو بتواند در ساختارهای مختلف کنترل صنعتی مورد استفاده قرار گیرد.
ابعاد اینورتر 4 کیلووات EM600P
ابعاد فیزیکی مدل 4 کیلووات تک فاز EM600P برابر با 170×98×129 میلی‌متر است. در هنگام طراحی تابلو و محل نصب، این ابعاد باید در کنار فضای مورد نیاز برای کابل‌کشی، تهویه و دسترسی مناسب به ترمینال‌ها در نظر گرفته شود.
ابعاد فیزیکی مدل 4 کیلووات
170 × 98 × 129 میلی‌متر
قابلیت‌های کنترلی و کاربردی EM600P
درایو 4 کیلووات EM600P مجموعه‌ای از امکانات کنترلی را در اختیار کاربر قرار می‌دهد و به همین دلیل استفاده از آن فقط به تغییر سرعت موتور محدود نمی‌شود. برخی از قابلیت‌های اعلام‌شده برای این سری عبارت‌اند از:
- تنظیم زمان شتاب‌گیری و کاهش سرعت
- منحنی S برای شتاب و توقف
- کنترل PID
- PLC داخلی برای کنترل 16 مرحله‌ای
- حالت JOG
- ترمز DC
- تقویت گشتاور
- کنترل و محدودسازی گشتاور
- تنظیم خودکار ولتاژ خروجی یا AVR
- محدودسازی سریع جریان
- تایمر با قابلیت تنظیم تا 65535 ساعت
- پشتیبانی از چند منبع فرمان فرکانس
- ارتباط سریال Modbus
کنترل شتاب، توقف و JOG
در بسیاری از سیستم‌های صنعتی، نحوه افزایش و کاهش سرعت موتور به اندازه سرعت نهایی اهمیت دارد. EM600P امکان تنظیم زمان شتاب‌گیری و کاهش سرعت را در محدوده 0 تا 3000 ثانیه فراهم می‌کند تا فرآیند راه‌اندازی و توقف موتور متناسب با شرایط سیستم تنظیم شود.
حالت JOG نیز یکی دیگر از قابلیت‌های کنترلی سری EM600P است که در شرایطی که نیاز به حرکت کنترل‌شده موتور وجود دارد می‌تواند مورد استفاده قرار گیرد. همچنین امکان استفاده از منحنی S برای تغییر تدریجی‌تر سرعت در اختیار کاربر قرار گرفته است.
ورودی‌ها و خروجی‌های کنترلی
برای اتصال EM600P به تجهیزات کنترلی مختلف، ورودی‌ها و خروجی‌های متنوعی در نظر گرفته شده است. این سری دارای چهار ورودی دیجیتال است و امکان استفاده از AI1 به عنوان ورودی دیجیتال نیز وجود دارد.
ورودی آنالوگ AI1 قابلیت دریافت فرمان ولتاژی یا جریانی را دارد. در بخش خروجی نیز خروجی پالس با سرعت بالا، خروجی رله و خروجی آنالوگ پیش‌بینی شده است. خروجی آنالوگ می‌تواند در محدوده 0/4 تا 20 میلی‌آمپر یا 0/2 تا 10 ولت تنظیم شود.
ارتباط Modbus در اینورتر 4 کیلووات
پشتیبانی از ارتباط سریال Modbus باعث می‌شود EM600P بتواند در پروژه‌هایی که نیاز به ارتباط بین درایو و تجهیزات کنترلی وجود دارد مورد استفاده قرار گیرد. این قابلیت برای ساختارهایی که درایو بخشی از یک سیستم اتوماسیون صنعتی است اهمیت دارد.
در کنار Modbus، وجود منابع مختلف فرمان فرکانس و ورودی‌ها و خروجی‌های کنترلی باعث می‌شود امکان استفاده از اینورتر در ساختارهای متنوع کنترلی وجود داشته باشد.
حفاظت‌های اینورتر 4 کیلووات EM600P
طبق مشخصات سری EM600P، مجموعه‌ای از حفاظت‌ها برای شناسایی شرایط غیرعادی در عملکرد درایو و موتور در نظر گرفته شده است. این حفاظت‌ها شامل اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار هستند.
عملکرد صحیح این حفاظت‌ها در کنار انتخاب مدل مناسب، سیم‌کشی صحیح و تنظیم درست پارامترهای موتور معنا پیدا می‌کند. بنابراین رعایت دستورالعمل نصب و تنظیمات فنی دستگاه برای عملکرد مطمئن سیستم اهمیت دارد.
مقاومت ترمز برای سیستم‌های نیازمند توقف سریع
در برخی کاربردها ممکن است علاوه بر کنترل سرعت، کاهش سرعت و توقف موتور نیز اهمیت ویژه‌ای داشته باشد. در چنین شرایطی، استفاده از تجهیزات ترمز باید با توجه به مشخصات درایو و شرایط واقعی بار بررسی شود.
برای بررسی مقاومت‌های ترمز موجود می‌توانید به صفحه مقاومت ترمز الکترومارکت مراجعه کنید. انتخاب مقدار اهم و توان مقاومت ترمز باید بر اساس مشخصات سیستم و شرایط کاری انجام شود.
در پروژه‌هایی که به ساختار تخصصی‌تری برای مدیریت انرژی برگشتی نیاز دارند، امکان بررسی محصولات موجود در صفحه یونیت ترمز الکترومارکت نیز وجود دارد.
نکته مهم:
مقاومت ترمز را نباید صرفاً بر اساس توان موتور انتخاب کرد. عواملی مانند جریان و مشخصات درایو، زمان توقف، تعداد دفعات ترمز، نوع بار و شرایط کاری سیستم در انتخاب مقاومت مناسب مؤثر هستند.
شرایط نصب اینورتر EM600P
محل نصب اینورتر 4 کیلووات EM600P باید شرایط مناسبی برای تجهیزات الکتریکی داشته باشد. طبق راهنمای سری، دستگاه نباید در معرض تابش مستقیم خورشید، گردوغبار شدید، گازهای خورنده، گازهای قابل اشتعال یا انفجاری، روغن، بخار آب یا چکه کردن آب قرار داشته باشد.
- ارتفاع استاندارد: کمتر از 1000 متر
- رطوبت نسبی: کمتر از 95 درصد و بدون شبنم
- سطح آلودگی: درجه 2
- لرزش: کمتر از 5.9m/s²
- دمای نگهداری: 20- تا 60+ درجه سانتی‌گراد
هنگام طراحی تابلو نیز باید فضای کافی اطراف درایو برای نصب، کابل‌کشی و گردش مناسب هوا در نظر گرفته شود. مسیر کابل‌های قدرت و کنترل نیز بهتر است مطابق دستورالعمل فنی دستگاه اجرا شود.
هشدار نصب:
پیش از سیم‌کشی و راه‌اندازی، ترمینال‌های ورودی و خروجی را با نقشه دستگاه تطبیق دهید. در خروجی اینورتر از اتصال خازن یا تجهیزات جبران‌ساز مشابه استفاده نکنید و نصب و راه‌اندازی را مطابق دستورالعمل فنی انجام دهید.
کاربردهای سری EM600P
سری EM600P در راهنمای محصول برای طیف متنوعی از حوزه‌های صنعتی معرفی شده است؛ از جمله متالورژی، معدن، سیمان، نفت، مهندسی شهری، ماشین‌ابزار، صنایع لاستیک و پلاستیک، لجستیک، HVAC و ماشین‌آلات ساختمانی.
مدل 4 کیلووات تک فاز برای پروژه‌هایی که ورودی 220 ولت تک فاز در دسترس است می‌تواند مورد بررسی قرار گیرد. انتخاب نهایی مدل باید بر اساس توان و جریان موتور، نوع بار و شرایط واقعی کار انجام شود.
مقایسه مدل‌های نزدیک به 4 کیلووات
سری تک فاز EM600P شامل چند ظرفیت مختلف است و انتخاب توان مناسب باید با مشخصات موتور هماهنگ باشد. مدل اینورتر 2.2 کیلووات تک فاز EM600P برای ظرفیت پایین‌تر در این خانواده قرار دارد.
در صورتی که موتور یا کاربرد شما به ظرفیت بالاتری نیاز داشته باشد، اینورتر 5.5 کیلووات تک فاز EM600P گزینه بالاتر این سری است. پس از آن نیز مدل 7.5 کیلووات تک فاز در خانواده EM600P قرار دارد.
گارانتی 2 ساله تعویض الکترومارکت
اینورتر 4 کیلووات تک فاز EM600P الکترومارکت با 2 سال گارانتی تعویض ارائه می‌شود. این پوشش گارانتی می‌تواند در انتخاب تجهیزات برای پروژه‌های صنعتی، اطمینان بیشتری برای خریدار ایجاد کند. شرایط استفاده از گارانتی مطابق ضوابط فروش و گارانتی الکترومارکت خواهد بود.
سؤالات متداول
اینورتر 4 کیلووات EM600P چه ورودی دارد؟
این مدل دارای ورودی تک فاز 220 ولت است و جریان ورودی آن طبق جدول فنی برابر با 40 آمپر است.
جریان خروجی اینورتر 4 کیلووات چقدر است؟
جریان خروجی مدل 4 کیلووات تک فاز EM600P برابر با 17 آمپر است.
ابعاد اینورتر 4 کیلووات تک فاز EM600P چقدر است؟
ابعاد این مدل برابر با 170×98×129 میلی‌متر است.
آیا اینورتر 4 کیلووات EM600P از SVC پشتیبانی می‌کند؟
بله. سری EM600P از روش‌های کنترل V/F و SVC پشتیبانی می‌کند.
آیا امکان استفاده از مقاومت ترمز با EM600P وجود دارد؟
در کاربردهایی که نیاز به ترمز و مدیریت انرژی برگشتی وجود دارد، استفاده از مقاومت ترمز باید با توجه به مشخصات فنی درایو و شرایط واقعی بار بررسی و انتخاب شود.
مقاومت ترمز را از کجا می‌توان تهیه کرد؟
برای مشاهده محصولات موجود می‌توانید به صفحه فروش مقاومت ترمز الکترومارکت مراجعه کنید.
گارانتی اینورتر 4 کیلووات EM600P چقدر است؟
این محصول با 2 سال گارانتی تعویض ارائه می‌شود.
