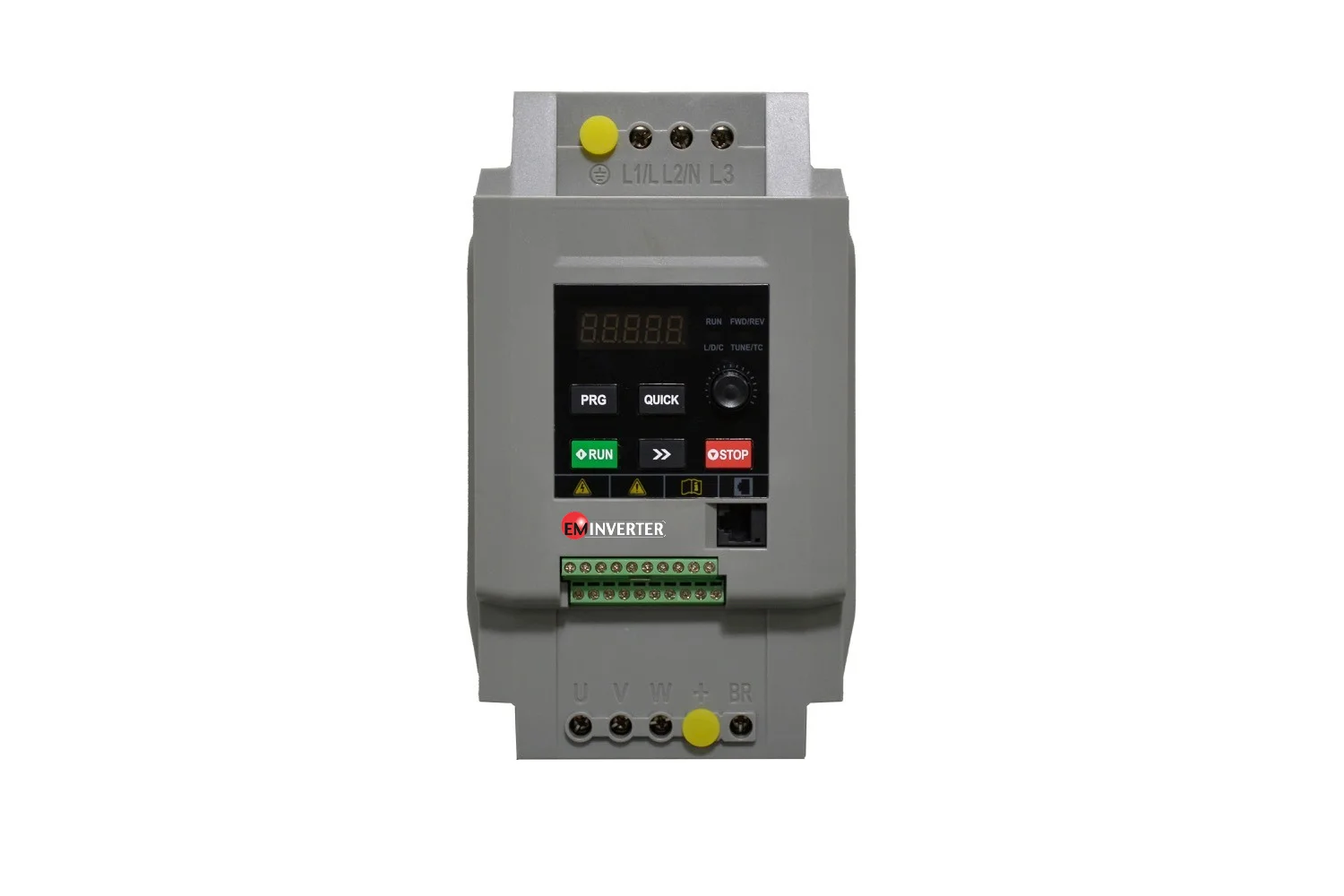

اینورتر 5.5 کیلووات تک فاز EM600P الکترومارکت
اینورتر 5.5 کیلووات تک فاز EM600P یکی از مدل‌های رده بالاتر ورودی تک فاز در خانواده EM600P الکترومارکت است. این مدل برای سیستم‌هایی در نظر گرفته می‌شود که منبع تغذیه 220 ولت تک فاز در اختیار دارند و در کنار تأمین توان مورد نیاز موتور، به کنترل سرعت، تنظیم شتاب و توقف و امکانات کنترلی متنوع نیاز دارند.
مدل 5.5 کیلووات این خانواده دارای جریان ورودی 60 آمپر و جریان خروجی 25 آمپر است. در کنار این مشخصات، پشتیبانی از روش‌های کنترل V/F و SVC، امکان تنظیم فرکانس، کنترل PID، PLC چندمرحله‌ای، JOG، ترمز DC و ارتباط Modbus از جمله قابلیت‌هایی هستند که در سری EM600P ارائه شده‌اند.
مشخصات کلیدی اینورتر 5.5 کیلووات EM600P:
- توان موتور: 5.5 کیلووات
- نوع ورودی: تک فاز
- ولتاژ ورودی: 220 ولت
- محدوده ولتاژ ورودی: 15%- تا 20%+
- جریان ورودی: 60 آمپر
- جریان خروجی: 25 آمپر
- روش‌های کنترل: V/F و SVC
- رزولوشن دیجیتال فرکانس: 0.01 هرتز
- پشتیبانی از Modbus
- ابعاد: 228×135×166 میلی‌متر
- 2 سال گارانتی تعویض
اینورتر 5.5 کیلووات تک فاز برای چه کاربردی است؟
زمانی که یک موتور در محدوده توان 5.5 کیلووات قرار دارد اما زیرساخت برق پروژه به صورت تک فاز 220 ولت است، استفاده از یک اینورتر تک فاز متناسب با مشخصات موتور می‌تواند در طراحی سیستم مورد بررسی قرار گیرد. EM600P در این مدل امکان کنترل فرکانس و در نتیجه تنظیم سرعت موتور را فراهم می‌کند.
علاوه بر کنترل سرعت، قابلیت تنظیم زمان شتاب‌گیری و کاهش سرعت باعث می‌شود نحوه راه‌اندازی و توقف موتور نیز قابل تنظیم باشد. این موضوع در سیستم‌هایی که تغییرات سرعت باید با فرآیند کاری هماهنگ شوند اهمیت بیشتری پیدا می‌کند.
اگر به دنبال ظرفیت پایین‌تر هستید، اینورتر 4 کیلووات تک فاز EM600P مدل پایین‌تر این خانواده است. برای ظرفیت بالاتر نیز می‌توانید اینورتر 7.5 کیلووات تک فاز EM600P را بررسی کنید.
مشخصات فنی اینورتر 5.5 کیلووات تک فاز EM600P
| مشخصه | مقدار |
|---|---|
| توان موتور | 5.5 کیلووات |
| نوع ورودی | تک فاز |
| ولتاژ ورودی | 220 ولت |
| محدوده ولتاژ ورودی | 15%- تا 20%+ |
| جریان ورودی | 60 آمپر |
| جریان خروجی | 25 آمپر |
| مدل در جدول فنی | 2S-5.5GB |
| ابعاد | 228×135×166 میلی‌متر |
کنترل V/F و SVC در EM600P
اینورتر 5.5 کیلووات EM600P از روش‌های کنترل V/F و SVC پشتیبانی می‌کند. این دو روش به کاربر اجازه می‌دهند شیوه کنترل موتور را بر اساس شرایط کاری و نیاز سیستم انتخاب کند. در کاربردهای متداول، کنترل V/F می‌تواند مورد استفاده قرار گیرد و در شرایطی که کنترل برداری بدون سنسور مورد نیاز باشد، SVC نیز در اختیار کاربر قرار دارد.
البته انتخاب روش کنترل مناسب باید با توجه به نوع موتور، مشخصات بار و نحوه عملکرد دستگاه انجام شود. تنظیم صحیح پارامترهای موتور نیز بخش مهمی از راه‌اندازی درایو محسوب می‌شود و نباید صرفاً به انتخاب توان اینورتر محدود شود.
نکته انتخاب مدل:
اگر موتور مورد نظر شما توان 5.5 کیلووات دارد، علاوه بر توان نامی باید جریان موتور و شرایط بار نیز بررسی شود. برای مقایسه با مدل پایین‌تر، مدل 4 کیلووات تک فاز و برای ظرفیت بالاتر، مدل 7.5 کیلووات تک فاز را بررسی کنید.
فرکانس و کنترل سرعت موتور
یکی از وظایف اصلی اینورتر، کنترل فرکانس خروجی برای تغییر سرعت موتور است. در سری EM600P رزولوشن دیجیتال تنظیم فرکانس برابر با 0.01 هرتز اعلام شده است. همچنین حداکثر فرکانس خروجی در حالت SVC تا 600 هرتز و در حالت V/F تا 1200 هرتز اعلام شده است.
فرمان فرکانس می‌تواند از منابع مختلف دریافت شود. طبق مشخصات سری، تنظیم دیجیتال، ورودی آنالوگ، ورودی پالس و ارتباط سریال از جمله روش‌های دریافت فرمان فرکانس هستند. این ساختار باعث می‌شود EM600P قابلیت استفاده در سیستم‌های کنترلی متنوع را داشته باشد.
ابعاد اینورتر 5.5 کیلووات تک فاز
ابعاد فیزیکی این مدل برابر با 228×135×166 میلی‌متر است. این اندازه باید هنگام طراحی تابلو برق و محل نصب درایو در نظر گرفته شود. علاوه بر ابعاد خود دستگاه، فضای کافی برای کابل‌کشی، دسترسی به ترمینال‌ها و تهویه مناسب نیز باید در طراحی محل نصب لحاظ شود.
ابعاد فیزیکی مدل 5.5 کیلووات
228 × 135 × 166 میلی‌متر
امکانات کنترلی اینورتر EM600P
یکی از نقاط قوت سری EM600P، تنوع قابلیت‌های کنترلی آن است. این امکانات باعث می‌شوند درایو بتواند علاوه بر کنترل پایه سرعت، در ساختارهای کنترلی متنوع‌تری نیز مورد استفاده قرار گیرد. برخی از قابلیت‌های اعلام‌شده برای این سری عبارت‌اند از:
- تنظیم زمان شتاب‌گیری و کاهش سرعت
- پشتیبانی از منحنی S
- کنترل PID
- PLC داخلی با کنترل 16 مرحله‌ای
- حالت JOG
- ترمز DC
- تقویت گشتاور
- کنترل و محدودسازی گشتاور
- تنظیم خودکار ولتاژ خروجی یا AVR
- محدودسازی سریع جریان
- تایمر قابل تنظیم تا 65535 ساعت
- چند منبع برای فرمان فرکانس
- ارتباط سریال Modbus
تنظیم شتاب و کاهش سرعت
در کاربردهای صنعتی، افزایش یا کاهش ناگهانی سرعت موتور همیشه مطلوب نیست. به همین دلیل EM600P امکان تنظیم زمان شتاب‌گیری و کاهش سرعت را در محدوده 0 تا 3000 ثانیه فراهم می‌کند. این قابلیت به کاربر اجازه می‌دهد رفتار موتور را با شرایط مکانیکی و فرآیند کاری هماهنگ کند.
در کنار تنظیم زمان شتاب و توقف، منحنی S نیز در این سری پشتیبانی می‌شود. استفاده صحیح از این قابلیت‌ها می‌تواند به ایجاد تغییرات تدریجی‌تر سرعت در فرآیندهایی که به چنین کنترلی نیاز دارند کمک کند.
ورودی‌ها و خروجی‌های کنترلی
EM600P برای اتصال به تجهیزات کنترلی مختلف، مجموعه‌ای از ورودی‌ها و خروجی‌ها را در اختیار کاربر قرار می‌دهد. این سری دارای چهار ورودی دیجیتال است و AI1 نیز قابلیت استفاده به عنوان ورودی دیجیتال را دارد.
ورودی آنالوگ AI1 می‌تواند فرمان ولتاژی یا جریانی دریافت کند. در بخش خروجی نیز خروجی پالس با سرعت بالا، خروجی رله و خروجی آنالوگ وجود دارد. خروجی آنالوگ در محدوده 0/4 تا 20 میلی‌آمپر یا 0/2 تا 10 ولت قابل تنظیم است.
ارتباط Modbus و اتوماسیون صنعتی
پشتیبانی از ارتباط سریال Modbus یکی از امکانات ارتباطی سری EM600P است. این قابلیت در پروژه‌هایی که درایو باید با PLC یا سایر تجهیزات کنترلی ارتباط داشته باشد، کاربرد دارد و امکان استفاده از درایو در یک ساختار اتوماسیون را فراهم می‌کند.
همچنین وجود منابع مختلف برای فرمان فرکانس و ورودی‌ها و خروجی‌های کنترلی باعث می‌شود نحوه اتصال و کنترل درایو بتواند متناسب با ساختار پروژه انتخاب شود.
حفاظت‌های اینورتر 5.5 کیلووات EM600P
در مشخصات سری EM600P، حفاظت‌های مختلفی برای مدیریت شرایط غیرعادی عملکرد درایو و موتور در نظر گرفته شده است. این موارد شامل حفاظت در برابر اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار هستند.
وجود این حفاظت‌ها به مدیریت شرایط غیرعادی کمک می‌کند، اما عملکرد مطمئن سیستم همچنان به انتخاب صحیح مدل، سیم‌کشی اصولی، تهویه مناسب و تنظیم صحیح پارامترهای موتور وابسته است.
مقاومت ترمز و مدیریت انرژی برگشتی
در برخی ماشین‌آلات و سیستم‌های موتوری، کاهش سرعت و توقف کنترل‌شده اهمیت زیادی دارد. در چنین کاربردهایی ممکن است نیاز به استفاده از تجهیزات ترمز و مدیریت انرژی برگشتی مطرح شود. انتخاب این تجهیزات باید با توجه به مشخصات درایو، موتور و شرایط واقعی کار انجام شود.
برای بررسی گزینه‌های موجود می‌توانید به صفحه مقاومت ترمز الکترومارکت مراجعه کنید. مقدار اهم و توان مقاومت ترمز باید بر اساس شرایط واقعی سیستم انتخاب شود و صرفاً از روی توان موتور تعیین نشود.
در پروژه‌هایی که نیاز به ساختار تخصصی‌تری برای مدیریت انرژی برگشتی وجود دارد، صفحه یونیت ترمز الکترومارکت نیز می‌تواند برای بررسی گزینه‌های مرتبط مورد استفاده قرار گیرد.
نکته مهم در انتخاب مقاومت ترمز:
برای انتخاب مقاومت ترمز مناسب، عواملی مانند مشخصات درایو، توان و جریان موتور، زمان کاهش سرعت، تعداد دفعات ترمز، نوع بار و شرایط کاری باید بررسی شوند. انتخاب صرفاً بر اساس توان موتور می‌تواند منجر به انتخاب نامناسب مقاومت شود.
شرایط نصب اینورتر 5.5 کیلووات EM600P
محل نصب اینورتر باید برای تجهیزات الکتریکی مناسب باشد. طبق راهنمای سری EM600P، دستگاه نباید در معرض تابش مستقیم خورشید، گردوغبار شدید، گازهای خورنده، گازهای قابل اشتعال یا انفجاری، روغن، بخار آب یا چکه کردن آب قرار داشته باشد.
- ارتفاع استاندارد: کمتر از 1000 متر
- رطوبت نسبی: کمتر از 95 درصد و بدون شبنم
- سطح آلودگی: درجه 2
- لرزش: کمتر از 5.9m/s²
- دمای نگهداری: 20- تا 60+ درجه سانتی‌گراد
با توجه به ابعاد 228×135×166 میلی‌متر، محل نصب باید به گونه‌ای انتخاب شود که علاوه بر جای‌گیری خود درایو، فضای کافی برای کابل‌کشی و دسترسی مناسب نیز وجود داشته باشد. مسیر کابل‌های قدرت و کنترل نیز باید مطابق دستورالعمل فنی اجرا شود.
هشدار نصب:
پیش از سیم‌کشی و راه‌اندازی، ترمینال‌های ورودی و خروجی را با نقشه دستگاه تطبیق دهید. در خروجی اینورتر از اتصال خازن یا تجهیزات جبران‌ساز مشابه استفاده نکنید و نصب و راه‌اندازی را مطابق دستورالعمل فنی انجام دهید.
حوزه‌های کاربرد سری EM600P
سری EM600P در راهنمای محصول برای کاربردها و صنایع متنوعی معرفی شده است. از جمله این حوزه‌ها می‌توان به متالورژی، معدن، سیمان، نفت، مهندسی شهری، ماشین‌ابزار، صنایع لاستیک و پلاستیک، لجستیک، HVAC و ماشین‌آلات ساختمانی اشاره کرد.
مدل 5.5 کیلووات تک فاز در پروژه‌هایی که ورودی 220 ولت تک فاز در اختیار است می‌تواند مورد بررسی قرار گیرد. انتخاب نهایی اینورتر باید بر اساس توان و جریان موتور، نوع بار و شرایط کاری واقعی انجام شود.
انتخاب بین مدل‌های مختلف اینورتر تک فاز EM600P
سری تک فاز EM600P در چند توان مختلف ارائه شده است. اگر نیاز سیستم در محدوده پایین‌تری قرار دارد، اینورتر 4 کیلووات تک فاز EM600P یکی از گزینه‌های نزدیک به این مدل است.
برای موتورهایی با توان بالاتر نیز اینورتر 7.5 کیلووات تک فاز EM600P در این خانواده قرار دارد. انتخاب بین این مدل‌ها باید بر اساس مشخصات واقعی موتور و شرایط بار انجام شود و افزایش توان اینورتر بدون بررسی جریان موتور توصیه نمی‌شود.
گارانتی 2 ساله تعویض الکترومارکت
اینورتر 5.5 کیلووات تک فاز EM600P الکترومارکت با 2 سال گارانتی تعویض ارائه می‌شود. وجود این پوشش گارانتی می‌تواند در انتخاب تجهیزات کنترلی برای پروژه‌های صنعتی، اطمینان بیشتری برای خریدار ایجاد کند. شرایط استفاده از گارانتی مطابق ضوابط فروش و گارانتی الکترومارکت خواهد بود.
سؤالات متداول
اینورتر 5.5 کیلووات EM600P چه ورودی دارد؟
این مدل دارای ورودی تک فاز 220 ولت است و جریان ورودی آن طبق جدول فنی برابر با 60 آمپر است.
جریان خروجی اینورتر 5.5 کیلووات چقدر است؟
جریان خروجی مدل 5.5 کیلووات تک فاز EM600P برابر با 25 آمپر است.
ابعاد اینورتر 5.5 کیلووات تک فاز چقدر است؟
ابعاد این مدل برابر با 228×135×166 میلی‌متر است.
آیا اینورتر 5.5 کیلووات EM600P از SVC پشتیبانی می‌کند؟
بله. سری EM600P از روش‌های کنترل V/F و SVC پشتیبانی می‌کند.
آیا امکان استفاده از مقاومت ترمز با EM600P وجود دارد؟
در کاربردهایی که نیاز به ترمز و مدیریت انرژی برگشتی وجود دارد، استفاده از مقاومت ترمز باید با توجه به مشخصات فنی درایو و شرایط واقعی بار بررسی و انتخاب شود.
مقاومت ترمز مناسب را از کجا می‌توان تهیه کرد؟
برای مشاهده محصولات موجود می‌توانید به صفحه فروش مقاومت ترمز الکترومارکت مراجعه کنید.
گارانتی اینورتر 5.5 کیلووات EM600P چقدر است؟
این محصول با 2 سال گارانتی تعویض ارائه می‌شود.
