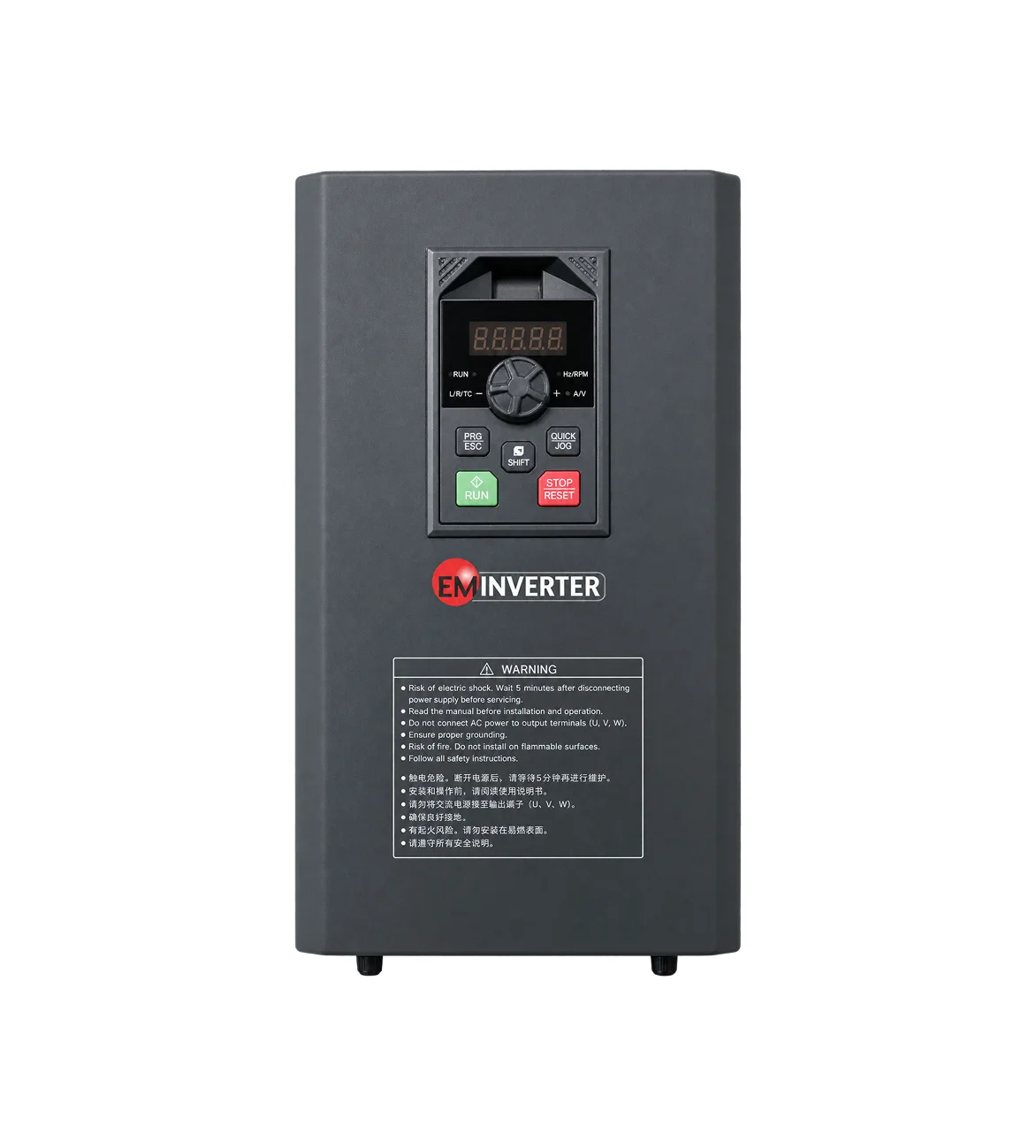

یونیت ترمز 310 کیلووات EMDBU600-4T310 الکترومارکت | چاپر 310 کیلووات
یونیت ترمز EMDBU600-4T310 یکی از مدلهای پرظرفیت سری EMDBU600 الکترومارکت برای سیستمهای دارای اینورتر 380 ولت و توان تا 310 کیلووات است. این محصول برای مدیریت انرژی بازگشتی موتور هنگام کاهش سرعت و توقف مورد استفاده قرار میگیرد و با عنوان چاپر 310 کیلووات نیز شناخته میشود.
در بسیاری از ماشینآلات صنعتی، کاهش سرعت موتور تنها به معنای قطع انرژی ورودی نیست. هنگامی که یک بار دارای انرژی جنبشی یا اینرسی قابل توجهی است، در زمان کاهش سرعت میتواند انرژی را به سمت موتور و مدار DC اینورتر بازگرداند. این انرژی باعث افزایش ولتاژ باس DC میشود و اگر به شکل مناسب مدیریت نشود، احتمال ایجاد خطای اضافهولتاژ در اینورتر وجود خواهد داشت.
یونیت ترمز در چنین شرایطی مسیر کنترلشدهای برای انتقال انرژی اضافی به مقاومت ترمز فراهم میکند. مقاومت ترمز نیز انرژی الکتریکی را به گرما تبدیل کرده و امکان دفع انرژی بازگشتی را فراهم میسازد. به همین دلیل، انتخاب صحیح یونیت ترمز و مقاومت متناسب با آن در طراحی سیستم ترمز مقاومتی اهمیت زیادی دارد.
مشخصات کلیدی EMDBU600-4T310
- مدل: EMDBU600-4T310
- نوع: یونیت ترمز / چاپر 310 کیلووات
- ولتاژ: 380 ولت
- حداکثر توان اینورتر: 310 کیلووات
- جریان پیک: 310 آمپر
- حداقل مقاومت ترمز: 2.3 اهم
- سطح مقطع کابل: 16 میلیمتر مربع
- گارانتی: 2 سال گارانتی تعویض
چاپر 310 کیلووات EMDBU600-4T310 چیست؟
چاپر 310 کیلووات در یک سیستم ترمز مقاومتی وظیفه مدیریت انرژی برگشتی موتور را در زمان کاهش سرعت و توقف بر عهده دارد. در شرایطی که موتور در حال کاهش سرعت است، انرژی مکانیکی بار میتواند به انرژی الکتریکی تبدیل شده و به مدار DC اینورتر برگردد.
افزایش انرژی در مدار DC موجب افزایش ولتاژ باس میشود. یونیت ترمز با فراهم کردن مسیر تخلیه انرژی به سمت مقاومت ترمز، به کنترل این وضعیت کمک میکند. مقاومت نیز انرژی دریافتشده را به صورت حرارت دفع میکند.
بنابراین در یک سیستم کامل، عملکرد مناسب EMDBU600-4T310 به هماهنگی میان اینورتر، یونیت ترمز، مقاومت ترمز و شرایط واقعی بار وابسته است.
مشخصات فنی یونیت ترمز 310 کیلووات
| مدل | EMDBU600-4T310 |
| نوع | یونیت ترمز / چاپر |
| ولتاژ | 380V |
| حداکثر توان اینورتر | 310kW |
| جریان پیک | 310A |
| حداقل مقاومت | 2.3Ω |
| سطح مقطع کابل | 16mm² |
| گارانتی | 2 سال گارانتی تعویض |
حداقل مقاومت 2.3 اهم در EMDBU600-4T310
یکی از مهمترین پارامترهای فنی این مدل، حداقل مقاومت 2.3 اهم است. مقاومت ترمز مورد استفاده در مدار نباید کمتر از مقدار مشخصشده برای یونیت باشد.
البته انتخاب مقاومت مناسب تنها به مقدار اهم محدود نمیشود. توان حرارتی مقاومت، مدت زمان هر سیکل ترمز، تعداد دفعات توقف، سرعت موتور و میزان اینرسی بار نیز باید در زمان طراحی مدار در نظر گرفته شوند.
بهخصوص در کاربردهای صنعتی سنگین، ممکن است انرژی قابل توجهی در زمان کاهش سرعت تولید شود. در چنین شرایطی، بررسی دقیق ظرفیت حرارتی مقاومت ترمز اهمیت زیادی دارد.
مقاومت ترمز مناسب برای سیستم
برای مشاهده و بررسی مقاومتهای ترمز الکترومارکت میتوانید دستهبندی مقاومتهای ترمز را مشاهده کنید.
جریان پیک 310 آمپر
مدل EMDBU600-4T310 دارای جریان پیک 310 آمپر است. این مقدار یکی از پارامترهای مهم در بررسی ظرفیت یونیت برای کاربردهای صنعتی محسوب میشود و باید در کنار توان اینورتر و شرایط ترمزگیری سیستم مورد بررسی قرار گیرد.
در کاربردهایی که بار سنگین یا اینرسی بالایی دارند، مقدار انرژی برگشتی هنگام کاهش سرعت میتواند قابل توجه باشد. بنابراین هنگام انتخاب چاپر 310 کیلووات بهتر است مشخصات کامل سیستم، نوع بار و الگوی ترمزگیری نیز بررسی شود.
راهنمای تخصصی EMDBU600
برای بررسی نحوه عملکرد یونیت ترمز، انتخاب مقاومت، پارامترهای مرتبط و نکات نصب، راهنمای تخصصی یونیت ترمز EMDBU600 را مطالعه کنید.
کاربردهای یونیت ترمز 310 کیلووات
یونیتهای ترمز مقاومتی در سیستمهایی کاربرد دارند که کاهش سرعت یا توقف موتور باعث برگشت انرژی به مدار DC میشود. این شرایط در طیف مختلفی از ماشینآلات صنعتی مشاهده میشود.
- جرثقیلها و ماشینآلات سنگین
- تجهیزات بالابری و آسانسورها
- نوار نقالههای صنعتی
- ماشینآلات دوار با اینرسی بالا
- سانتریفیوژها
- ماشینابزارها و تجهیزات صنعتی
- برخی تجهیزات انتقال و جابهجایی مواد
در هر یک از این کاربردها، میزان انرژی برگشتی و شرایط ترمزگیری متفاوت است. بنابراین صرفاً توان نامی موتور یا اینورتر برای تعیین تمام پارامترهای مدار ترمز کافی نیست و شرایط واقعی کار باید بررسی شود.
نقش چاپر 310 کیلووات در مدیریت اضافهولتاژ
در زمان کاهش سرعت موتور، بخشی از انرژی مکانیکی ذخیرهشده در بار میتواند به مدار DC اینورتر بازگردد. نتیجه این فرآیند افزایش ولتاژ باس DC است.
اگر ولتاژ از محدوده مجاز عبور کند، اینورتر ممکن است برای حفاظت از خود خطای اضافهولتاژ ایجاد کند. در سیستمهایی که ترمز مقاومتی برای آنها در نظر گرفته شده است، یونیت ترمز مسیر تخلیه انرژی به سمت مقاومت را فراهم میکند.
مقاومت ترمز این انرژی را به حرارت تبدیل میکند. در نتیجه، انرژی برگشتی به جای باقی ماندن در مدار DC، از طریق مدار ترمز مدیریت میشود.
راهنمای عیبیابی Overvoltage
اگر سیستم شما هنگام کاهش سرعت با خطای اضافهولتاژ مواجه میشود، میتوانید راهنمای عیبیابی خطای Overvoltage اینورتر را برای بررسی عوامل احتمالی مطالعه کنید.

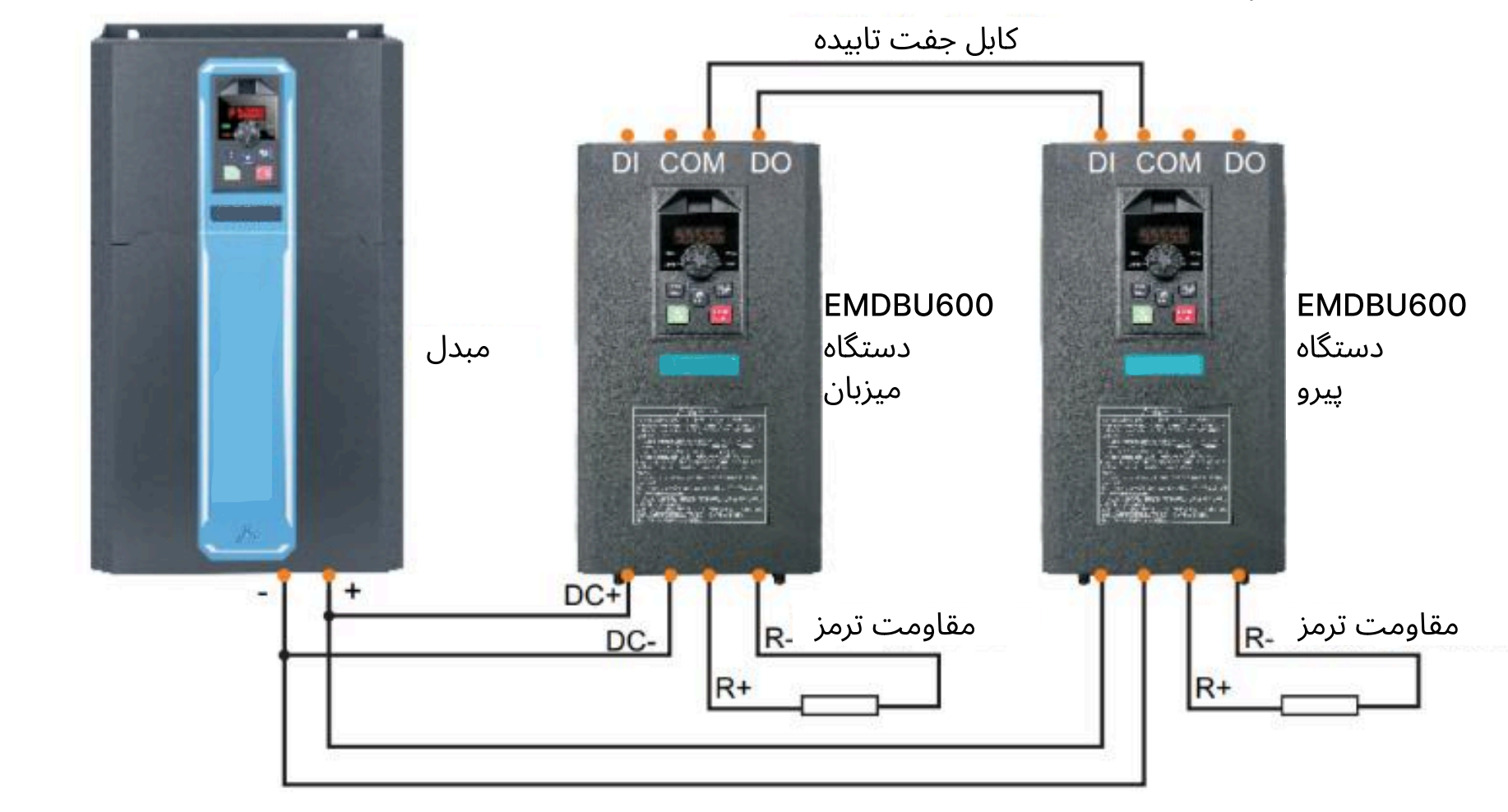

اتصال یونیت ترمز EMDBU600-4T310
در مدار اصلی یونیت EMDBU600 ترمینالهای DC+، DC-، R+ و R- قرار دارند. سیمکشی باید مطابق نقشه اتصال و دستورالعمل فنی مربوط به سیستم انجام شود.
ترمینالهای DC+ و DC- به مدار DC اینورتر متصل میشوند و مقاومت ترمز از مسیر R+ و R- به یونیت متصل خواهد شد. رعایت صحیح اتصالات و استحکام مکانیکی ترمینالها در این مدار اهمیت دارد.
پیش از انجام سیمکشی یا تعمیر، برق سیستم باید کاملاً قطع شود. همچنین باید برای تخلیه انرژی ذخیرهشده در مدار DC زمان کافی در نظر گرفته شود و زمان دقیق موردنیاز طبق دستورالعمل سازنده اینورتر بررسی شود.
کابل 16 میلیمتر مربع برای مدل 310 کیلووات
سطح مقطع کابل مشخصشده برای EMDBU600-4T310 برابر با 16mm² است. کابلکشی مدار ترمز باید مطابق مشخصات فنی یونیت و شرایط واقعی نصب انجام شود.
در این سطح توان، کیفیت اجرای مدار ترمز اهمیت ویژهای دارد. مسیر کابل، استحکام اتصالات، سطح مقطع مناسب و رعایت الزامات فنی پروژه باید هنگام اجرای سیستم مورد توجه قرار گیرد.
نکات ایمنی مهم
- پیش از سیمکشی، برق سیستم را کاملاً قطع کنید.
- هنگام روشن بودن سیستم به ترمینالهای مدار ترمز دست نزنید.
- پس از قطع برق، تا تخلیه انرژی ذخیرهشده در مدار DC صبر کنید.
- زمان تخلیه را بر اساس دستورالعمل سازنده اینورتر بررسی کنید.
- مقاومت ترمز و تجهیزات مرتبط ممکن است هنگام کار داغ شوند.
- نصب و سیمکشی باید توسط فرد متخصص انجام شود.
نکات نصب یونیت ترمز 310 کیلووات
به دلیل توان بالای این مدل، محل نصب باید شرایط مناسبی برای دفع حرارت داشته باشد. یونیت را در محلی نصب کنید که از تابش مستقیم خورشید، رطوبت، گردوغبار شدید، گازهای خورنده و بخار آب دور باشد.
همچنین هنگام نصب داخل تابلو یا محفظه صنعتی باید فضای کافی برای گردش هوا و سرویس تجهیزات در نظر گرفته شود. سطح نصب نیز باید مناسب و غیرقابل اشتعال باشد.
برای جلوگیری از ایجاد حرارت اضافی در اطراف تجهیزات، محل نصب یونیت و مقاومت ترمز باید به شکلی انتخاب شود که گرمای تولیدشده روی سایر تجهیزات اثر نامطلوب نداشته باشد.
انتخاب یونیت ترمز مناسب برای اینورترهای تا 310 کیلووات
مدل EMDBU600-4T310 برای سیستمهای دارای اینورتر تا توان 310 کیلووات در نظر گرفته شده است. با این حال، انتخاب یک یونیت ترمز مناسب تنها بر اساس توان نامی اینورتر انجام نمیشود.
میزان اینرسی بار، سرعت موتور، زمان موردنیاز برای توقف، تعداد دفعات ترمزگیری و مقدار انرژی برگشتی از عواملی هستند که در طراحی سیستم ترمز باید بررسی شوند.
همچنین مقاومت ترمز باید از نظر مقدار اهم و ظرفیت حرارتی با یونیت و شرایط کاری هماهنگ باشد. برای مدل EMDBU600-4T310، حداقل مقاومت مشخصشده 2.3 اهم است.
مدلهای دیگر یونیت ترمز EMDBU600
برای بررسی مدلهای دیگر این سری، مشخصات
EMDBU600-4T075 (75 کیلووات)،
EMDBU600-4T132 (132 کیلووات)
و
EMDBU600-4T200 (200 کیلووات)
را نیز میتوانید بررسی کنید.
انتخاب مقاومت ترمز برای چاپر 310 کیلووات
برای استفاده از چاپر 310 کیلووات باید مقاومت ترمز متناسب با مشخصات یونیت انتخاب شود. حداقل مقاومت تعیینشده برای EMDBU600-4T310 برابر با 2.3 اهم است و نباید مقاومت با مقدار کمتر از این حد به یونیت متصل شود.
در کنار مقدار اهم، توان حرارتی مقاومت نیز اهمیت دارد. اگر سیستم در فواصل کوتاه چندین بار ترمزگیری کند، انرژی حرارتی بیشتری در مقاومت تولید میشود و ظرفیت حرارتی آن باید متناسب با سیکل کاری انتخاب شود.
مقاومتهای ترمز الکترومارکت
برای بررسی مقاومتهای مناسب مدار ترمز میتوانید دستهبندی مقاومتهای ترمز الکترومارکت را مشاهده کنید.
جمعبندی مشخصات EMDBU600-4T310
- مدل: EMDBU600-4T310
- نوع: یونیت ترمز / چاپر 310 کیلووات
- ولتاژ: 380V
- حداکثر توان اینورتر: 310kW
- جریان پیک: 310A
- حداقل مقاومت: 2.3Ω
- سطح مقطع کابل: 16mm²
- گارانتی: 2 سال گارانتی تعویض
گارانتی و استعلام سفارش
یونیت ترمز EMDBU600-4T310 با 2 سال گارانتی تعویض ارائه میشود. برای انتخاب دقیق مدل و مقاومت ترمز، توصیه میشود مشخصات اینورتر، نوع بار و شرایط ترمزگیری سیستم پیش از سفارش بررسی شود.
استعلام و سفارش چاپر 310 کیلووات
برای استعلام قیمت، موجودی و هماهنگی فنی
EMDBU600-4T310
میتوانید با کارشناس فروش الکترومارکت به شماره
09122659154
تماس بگیرید.
سوالات متداول
یونیت ترمز EMDBU600-4T310 برای چه توانی مناسب است؟
این مدل برای اینورترهایی تا توان 310 کیلووات در نظر گرفته شده است. انتخاب نهایی یونیت باید با توجه به مشخصات اینورتر و شرایط واقعی ترمزگیری انجام شود.
چاپر 310 کیلووات چه کاربردی دارد؟
چاپر 310 کیلووات در سیستم ترمز مقاومتی برای مدیریت انرژی بازگشتی موتور هنگام کاهش سرعت و توقف استفاده میشود و مسیر انتقال انرژی اضافی به مقاومت ترمز را فراهم میکند.
حداقل مقاومت EMDBU600-4T310 چقدر است؟
حداقل مقاومت مشخصشده برای این مدل 2.3 اهم است و نباید مقاومت با مقدار کمتر از این حد به یونیت متصل شود.
جریان پیک چاپر 310 کیلووات چقدر است؟
جریان پیک مدل EMDBU600-4T310 برابر با 310 آمپر است.
سطح مقطع کابل این مدل چقدر است؟
سطح مقطع کابل مشخصشده برای EMDBU600-4T310 برابر با 16 میلیمتر مربع است.
آیا مقاومت ترمز فقط بر اساس مقدار اهم انتخاب میشود؟
خیر. علاوه بر مقدار اهم، توان حرارتی مقاومت، اینرسی بار، سرعت موتور، زمان توقف و تعداد دفعات ترمزگیری نیز باید در انتخاب مقاومت مناسب مورد توجه قرار گیرند.
آیا EMDBU600-4T310 برای مدیریت اضافهولتاژ اینورتر استفاده میشود؟
سیستم ترمز مقاومتی برای مدیریت انرژی بازگشتی موتور و کمک به کنترل افزایش ولتاژ مدار DC در زمان کاهش سرعت استفاده میشود. عملکرد صحیح سیستم به انتخاب مناسب یونیت، مقاومت ترمز و تنظیمات اینورتر وابسته است.
