به وبلاگ الکترومارکت خوش آمدید! در این مقاله جامع، به بررسی تخصصی و راهنمای کامل استفاده از درایو Gefran ADL300 خواهیم پرداخت. این راهنما به صورت خاص بر روی کاربرد این درایو قدرتمند با یک موتور آسنکرون، به ویژه در تابلوهای آسانسور، تمرکز دارد. هدف ما ارائه اطلاعات دقیق و کاربردی به شماست تا بتوانید به بهترین شکل از قابلیت‌های این درایو پیشرفته بهره‌مند شوید. الکترومارکت به عنوان تامین‌کننده معتبر انواع درایو و تجهیزات اتوماسیون صنعتی، همواره در تلاش است تا با ارائه محتوای آموزشی و محصولات با کیفیت، نیازهای شما را برطرف سازد.

آنچه در این مقاله خواهید خواند:

مقدمه
معرفی سخت‌افزار Gefran ADL300
آشنایی با کی پد موجود روی درایو
معرفی کی پد مخصوص و نحوه کار با آن
منوهای اصلی پارامترهای درایو ADL300
معرفی پارامترهای کاربردی درایو Gefran ADL300

پیشنهاد ویژه: اگر به دنبال اطلاعات تکمیلی درباره درایوهای خانواده Gefran هستید، حتماً مقاله راهنمای جامع درایو Gefran ADL100 و راهنمای جامع درایو Gefran ADL200 را مطالعه کنید.

مقدمه

در تهیه این راهنما، سعی بر این بوده که درایو ADL300 ساخت شرکت جفران را به ساده‌ترین شکل ممکن برای استفاده در یک تابلوی آسانسور، با یک موتور القایی آسنکرون توضیح دهیم. همچنین تلاش شده است تا مطالب و پارامترها با کمترین اشتباه و ابهام ارائه گردد. با این حال، قویاً توصیه می‌شود که بکارگیری درایو Gefran ADL300 یا هر درایو دیگری در ساخت یک تابلوی تجاری آسانسور، به دلیل سروکار داشتن با مسائل ایمنی، بدون مطالعه کامل و بدون بررسی منوال‌های اصلی سازنده درایو انجام نگیرد. برای کسب اطلاعات بیشتر در زمینه اصول ایمنی و استانداردهای آسانسور، می‌توانید به مقالات تخصصی الکترومارکت در بخش وبلاگ مراجعه نمایید. تیم الکترومارکت آماده ارائه مشاوره و پشتیبانی فنی در زمینه انتخاب و راه‌اندازی درایوهای صنعتی مناسب پروژه‌های شماست.

معرفی سخت‌افزار Gefran ADL300

درایو Gefran ADL300 ساخت کشور ایتالیا، یک درایو صنعتی پیشرفته است که قابلیت کار با هر دو نوع موتورهای القایی آسنکرون و همچنین موتورهای سنکرون (PM) را دارد. موتورهای سنکرون PM دارای روتور با آهنربای دائمی هستند و در صنعت آسانسور اغلب به عنوان موتورهای گیرلس (Gearless) شناخته می‌شوند.

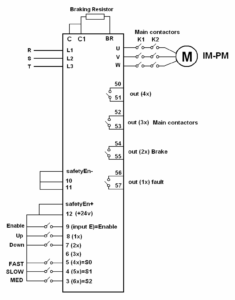

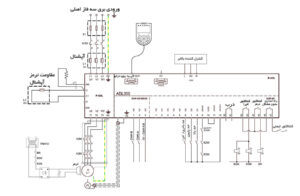

این درایو امکان کنترل حرکت را به صورت Loop Open (کنترل حلقه‌باز) و Loop Closed (کنترل حلقه‌بسته) برای هر دو نوع موتور یاد شده فراهم می‌آورد. درایو Gefran ADL300 دارای دو مدل اصلی است: ADL300 A و ADL300 B.

مدل ADL300 A: این مدل، نسخه Advanced (پیشرفته) از این درایو است و قابلیت اضافه نمودن کارت‌های توسعه بر روی درایو را به کاربر می‌دهد. کارت‌های توسعه می‌توانند شامل کارت‌های ورودی یا خروجی دیجیتال و آنالوگ، یا کارت انکودر باشند که انعطاف‌پذیری بالایی را برای کاربردهای خاص فراهم می‌کنند.
مدل ADL300 B: این مدل، نسخه Basic (پایه) از این درایو است و حالت یکپارچه دارد. مدل B امکان اضافه نمودن کارت توسعه را ندارد و کارت انکودر که برای حالت Loop Closed و اتصال انکودر به درایو نیاز است، به صورت داخلی در برد کنترلی این درایو جاسازی شده است.

امکانات سخت‌افزاری و نرم‌افزاری فراوان درون این درایو، آن را به یک گزینه ایده‌آل برای کاربرد در تابلوهای آسانسور تبدیل کرده است. درایو Gefran ADL300 در گستره توانی از 4 کیلووات تا 75 کیلووات تولید و عرضه می‌گردد. برای انتخاب درایو مناسب با توان مورد نیاز پروژه خود، می‌توانید از خدمات مشاوره تخصصی الکترومارکت بهره‌مند شوید. همچنین برای آشنایی با انواع دیگر درایوهای موجود در بازار، مقالات راهنمای فارسی را در وبلاگ ما مطالعه کنید.

کی پد موجود روی درایو Gefran ADL300

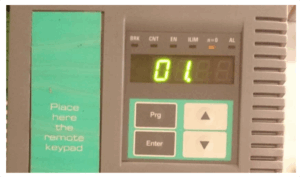

درایو Gefran ADL300 مجهز به یک کی پد داخلی است که شامل 4 کلید اصلی (Prg، Enter، جهت بالا و جهت پایین)، یک صفحه نمایش کوچک LED چهار رقمی و 6 چراغ LED کوچک برای نمایش وضعیت‌های مختلف است.

کلید Prg: این کلید عمدتاً برای رفع پیغام خطا، خروج از حالت ویرایش پارامتر و بازگشت به منوی قبلی استفاده می‌شود.
کلید Enter: وظیفه این کلید انتخاب پارامتر، ورود به منوها و تایید تغییرات پارامترها است.
کلیدهای جهت بالا (Up) و جهت پایین (Down): این کلیدها برای افزایش یا کاهش مقادیر پارامترها و همچنین برای حرکت در بین منوها و پارامترها کاربرد دارند.

چراغ‌های LED بالای کی پد، وضعیت‌های حیاتی درایو را نمایش می‌دهند؛ از جمله وضعیت کنتاکتور ترمز، کنتاکتور اصلی، فعال بودن (Enable) درایو، وضعیت حد جریان، سرعت غیر صفر و وجود خطا (Fault) در درایو. گرچه تنظیم پارامترهای درایو با این کی پد داخلی امکان‌پذیر است، اما در ادامه این راهنما، تمرکز ما بر استفاده از کی پد مخصوص Gefran خواهد بود که به دلیل رابط کاربری پیشرفته‌تر، فرآیند تنظیمات را بسیار ساده‌تر و کارآمدتر می‌کند.

کی پد مخصوص برای درایو Gefran

کی پد مخصوص برای درایوهای Gefran، که به KEYPAD REMOTE نیز شهرت دارد، از طریق یک کابل رابط به درایو ADL300 متصل می‌شود. این کی پد ابزاری قدرتمند است که امکان ویرایش و مدیریت پارامترها را به سادگی و با کاربری آسان فراهم می‌سازد. کلیدهای این کی پد شامل Esc، Save، Find، Rst، Cust، Disp، E و چهار کلید جهت‌نما (بالا، پایین، چپ و راست) است.

علاوه بر این، یک صفحه نمایش LCD بزرگ و خوانا در این کی پد تعبیه شده است که به راحتی امکان یافتن و ویرایش پارامترهای درایو را در یک نگاه فراهم می‌کند. این ویژگی به مهندسان و تکنسین‌ها اجازه می‌دهد تا با سرعت و دقت بیشتری به تنظیمات مورد نیاز دسترسی پیدا کنند و بهره‌وری کار را افزایش دهند. با استفاده از این کی پد پیشرفته، فرآیند راه‌اندازی و نگهداری درایو Gefran ADL300 بسیار بهینه‌تر خواهد شد. الکترومارکت می‌تواند در تامین کی پد‌های اصلی و سایر لوازم جانبی درایوهای Gefran به شما کمک کند.

منوهای اصلی پارامترهای Gefran ADL300

پارامترهای درایو Gefran ADL300 به طور سازمان‌یافته در 23 منوی اصلی دسته‌بندی شده‌اند تا دسترسی و مدیریت آن‌ها آسان‌تر باشد. جدول زیر، منوهای اصلی مربوط به پارامترهای این درایو را به تفصیل نشان می‌دهد. درک صحیح این ساختار منویی، گام مهمی در تسلط بر تنظیمات و بهینه‌سازی عملکرد درایو شما خواهد بود.

شماره منو	نام منوی اصلی	توضیح منوی اصلی
1	Monitor	نمایش مقادیر کاری درایو (ولتاژ، جریان، فرکانس و غیره)
2	Drive Info	حاوی اطلاعات مشخصات درایو
3	Startup Wizard	یک Wizard برای برنامه‌ریزی سریع درایو
4	Drive Config	تنظیمات اصلی و پیکربندی درایو
5	Lift	شامل بسیاری از پارامترهای مرتبط با آسانسور
6	Reserved	رزرو شده
7	Reserved	رزرو شده
8	Reserved	رزرو شده
9	Reserved	رزرو شده
10	Digital Inputs	تنظیم ورودی‌های دیجیتال درایو
11	Digital Outputs	تنظیم خروجی‌های دیجیتال درایو
12	Analog Inputs	تنظیم ورودی‌های آنالوگ درایو
13	Analog Outputs	تنظیم خروجی‌های آنالوگ درایو
14	Motor Data	اطلاعات و پارامترهای مربوط به موتور
15	Encoder Config	پارامترهای مربوط به شفت انکودر
16	Speed Regulator	پارامترهای رگولاتور سرعت
17	Voltage Regulator	پارامترهای رگولاتور ولتاژ
18	Torque Config	پارامترهای مربوط به گشتاور
19	V/F Config	پارامترهای منحنی V/F
20	Functions	عملکردهای خاص و تنظیمات حفاظتی درایو
21	Communications	پارامترهای مربوط به ارتباطات درایو
22	Alarm Config	پارامترهای مربوط به آلارم‌ها و هشدارها
23	Alarm Log	جدول و ذخیره‌سازی تاریخچه آلارم‌ها

منوی Lift (شماره 5) به خودی خود به 9 زیرگروه تقسیم می‌شود که در آن می‌توان سرعت، شتاب، ترمز و بسیاری از پارامترهای دیگر مرتبط با حرکت آسانسور را ویرایش و بهینه کرد. این زیرمنوها امکان تنظیمات دقیق برای حرکت نرم و ایمن آسانسور را فراهم می‌آورند.

شماره زیر منو	نام زیر منو	توضیح زیر منو (از منوی 5)
5.1	Speeds	تنظیمات مربوط به سرعت‌های مختلف آسانسور
5.2	Ramps	تنظیمات شتاب‌های حرکت آسانسور
5.3	Lift Sequences	زمان‌بندی ترمز و سایر عملکردهای آسانسور
5.4	Mechanical	اطلاعات و پارامترهای مکانیکی آسانسور
5.5	Distance	تنظیم فواصل بین طبقات و سایر فواصل حرکتی
5.6	Emergency	پارامترهای مربوط به عملکرد در حالت برق اضطراری
5.7	Input/Output	تنظیم ورودی‌ها و خروجی‌های خاص آسانسور
5.8	Pre Torque	تنظیمات مربوط به پیش گشتاور
5.9	Lift Alarms	آلارم‌ها و هشدارهای مربوط به عملکرد آسانسور

منوی 1: MONITOR (نمایشگر Gefran ADL300)

منوی 1 یا MONITOR در درایو Gefran ADL300، حاوی پارامترهایی است که مقادیر کاری یا متغیرهای لحظه‌ای درایو را به شما نشان می‌دهد. اگر می‌خواهید در زمانی که درایو در حال کار است، مقادیر حیاتی مانند سرعت، فرکانس، ولتاژ، جریان، گشتاور و سایر مشخصات مربوط به درایو را مشاهده کنید، می‌توانید به این منو وارد شوید.

نحوه دسترسی به منوی MONITOR:

با کی پد داخلی درایو: کلید Enter را فشار دهید تا منوی 1 ظاهر شود. سپس می‌توانید با کلیدهای جهت، پارامترهای 1.1 تا 1.20 را که حاوی اطلاعات مورد نظر شما هستند، مشاهده کنید.
با کی پد مخصوص (KEYPAD REMOTE): کلید E روی کی پد را فشار دهید. در خط اول، عبارت “MONITOR” ظاهر می‌شود. دوباره کلید E را بزنید تا وارد منوی MONITOR شوید و مقادیر مورد نظر را با توضیح هر کدام مشاهده کنید.

جدول زیر، چند تا از پارامترهای مهم گروه MONITOR را به همراه شماره پارامتر و توضیحات مربوطه نشان می‌دهد:

شماره پارامتر منو 1	شماره داخلی پارامتر	توضیح پارامتر
1.1	250	جریان خروجی درایو (A)
1.2	252	ولتاژ خروجی درایو (V)
1.3	254	فرکانس خروجی درایو (Hz)
1.6	260	سرعت موتور (RPM)
1.7	270	ولتاژ باس DC (V)
1.8	272	دمای هیت سینک درایو
1.19	1200	وضعیت ترمینال‌های ورودی
1.20	1400	وضعیت ترمینال‌های خروجی

منوی 4: Drive Config (پیکربندی درایو Gefran ADL300)

منوی 4 در درایو Gefran ADL300 حاوی پارامترهای بسیار مهمی است که به طور مستقیم بر عملکرد کلی درایو تاثیر می‌گذارند. در این بخش، تنظیماتی نظیر نوع عملکرد Loop Open و Loop Closed (حلقه‌باز و حلقه‌بسته)، انتخاب مد کنترلی (مانند F/V یا Control Vector)، انتخاب نوع موتور، بازگشت به تنظیمات کارخانه‌ای، تنظیم Password، و انتخاب نوع Application (کاربرد) تعریف می‌شوند.

جدول زیر، چند تا از مهم‌ترین پارامترهای این گروه را نشان می‌دهد. توجه ویژه به پارامتر 550 که در منوی 4.1 قرار دارد، ضروری است؛ این پارامتر مربوط به ذخیره (Save) کردن داده‌ها است. در این درایو، اگر پارامترها را تغییر دهید و کلید Enter را فشار دهید، اما پارامتر 550 را فعال نکنید یا کلید Save روی کی پد Remote را فشار ندهید، تغییرات پارامتر با خاموش و روشن شدن برق ورودی درایو، از بین خواهد رفت.

منو	پارامتر	تنظیم شود	توضیح پارامتر
4.1	550	ENTER	ذخیره کردن پارامترها (Save)
4.2	552	SSC=0	مد کنترلی درایو: 0=حلقه باز (F/V), 1=Open Loop Vector, 2=Flux Close Loop Vector, 3=Autotune
4.3	554	EXPERT	سطح دسترسی به پارامترها (مانند Expert برای دسترسی کامل)
4.7	560	400	مقدار ولتاژ ورودی نامی (V) (بر اساس ولتاژ شبکه)
4.16	578	0	زبان درایو = انگلیسی (0=English)
4.17	580	ENTER	بازگشت به تنظیمات کارخانه (Factory Reset)
4.18	590	ENTER	انتقال پارامترها از درایو به Keypad Remote
4.19	592	ENTER	انتقال پارامترها از کی پد Remote به درایو
4.23	6100	0	انتخاب نوع موتور: 0=موتور آسنکرون، 1=موتور سنکرون گیرلس

نکات مهم در مورد پارامترهای منوی 4 درایو Gefran ADL300:

ذخیره‌سازی پارامترها: بنابراین، هر زمان که پارامترهای درایو Gefran ADL300 را تغییر دادید، حتماً یک بار از پارامتر 550 یا کلید Save روی کی پد Remote استفاده کنید تا تغییرات به صورت دائمی در حافظه درایو ذخیره شوند و با قطع و وصل برق از بین نروند.
پارامتر 552 (مد کنترلی): این پارامتر نوع روش کنترلی درایو را مشخص می‌کند.
- اگر از روش F/V (Frequency/Voltage) برای درایو استفاده می‌کنید، این پارامتر را روی صفر (SSC=0) تنظیم کنید.
- اگر از روش Loop Open (Control Vector) استفاده می‌کنید، مقدار پارامتر را 1=552 تنظیم نمایید.
- برای کنترل حلقه بسته برداری (Flux Close Loop Vector) نیز مقدار 2=552 می‌باشد.
پارامتر 580 (تنظیمات کارخانه): این پارامتر برای بازگرداندن تمامی پارامترهای درایو به مقادیر پیش‌فرض کارخانه‌ای به کار می‌رود. با Enter کردن این پارامتر، تمامی تنظیمات فعلی پاک می‌شوند.
پارامتر 6100 (نوع موتور): این پارامتر که در منوی 4.23 قرار دارد، نوع موتور متصل به درایو را تعیین می‌کند. در این راهنما، هدف ما استفاده از یک موتور آسنکرون برای آسانسور است، لذا پارامتر 6100 را بر روی صفر (0) تنظیم کنید.

با دقت در تنظیم این پارامترها، می‌توانید عملکرد اولیه درایو Gefran ADL300 را متناسب با نیازهای کاربرد خود به بهترین شکل پیکربندی کنید.

منوی 5.1: Speeds (سرعت‌ها)

همانطور که پیشتر اشاره شد، منوی Lift (منوی 5) به 9 زیرگروه تقسیم می‌شود. منوی 5.1 یا Speeds، به طور خاص به تنظیمات مربوط به سرعت‌های مختلف آسانسور می‌پردازد. این تنظیمات شامل سرعت توقف، سرعت حرکت اصلی (Fast)، سرعت کم (Slow) و سرعت بازرسی است که همگی برای عملکرد روان و ایمن آسانسور حیاتی هستند.

در جدول زیر، پارامترهای کلیدی موجود در منوی 5.1 به همراه مقادیر پیشنهادی و توضیحات مربوطه آورده شده است:

منو 5.1	پارامتر	تنظیم گردد	توضیح پارامتر
5.1.1	11002	HZ	واحد سرعت (فرکانس بر حسب هرتز)
5.1.2	11020	0 HZ	سرعت توقف آسانسور (صفر هرتز)
5.1.3	11022	50 HZ	سرعت اصلی حرکت (Fast Speed)
5.1.4	11024	5 HZ	سرعت کم – سرعت پیاده‌روی
5.1.6	11028	12.5 HZ	سرعت متوسط برای مواقع بازرسی آسانسور

تنظیم دقیق این پارامترها به شما کمک می‌کند تا حرکت آسانسور را به بهترین شکل کنترل کرده و تجربه کاربری بهتری را فراهم آورید.

منوی 5.2: Ramps (شتاب‌ها)

منوی 5.2 در درایو Gefran ADL300 به تنظیمات مربوط به شتاب‌های حرکت (Ramps) اختصاص دارد. کنترل دقیق شتاب و کاهش شتاب (Deceleration) در حرکت آسانسور، برای اطمینان از حرکت نرم و بدون ضربه، آسایش سرنشینان و حفظ سلامت مکانیکی سیستم ضروری است. این منو امکان تنظیم دقیق منحنی‌های شتاب‌دهی و کاهش سرعت را فراهم می‌کند.

در جدول زیر، پارامترهای مهم منوی 5.2 به همراه مقادیر پیشنهادی و توضیحات آن‌ها آورده شده است:

منوی 5.2	پارامتر	تنظیم گردد	توضیح پارامتر
5.2.1	11040	0.5	شتاب مثبت در ابتدای حرکت (Acceleration Ramp 1)
5.2.2	11042	0.6	شتاب اصلی مثبت (ACC)
5.2.3	11044	1.4	شتاب در انتهای شتاب مثبت (Acceleration Ramp 3)
5.2.4	11046	1.4	تغییر سرعت در ابتدای منحنی شتاب منفی (Deceleration Ramp 1)
5.2.5	11048	0.6	شتاب اصلی منفی (Dec)
5.2.6	11050	0.5	شتاب در انتهای شتاب منفی (Deceleration Ramp 3)
5.2.7	11052	0.7	شتاب در زمان توقف (Stop Ramp)

برای درک بهتر پارامترهای بالا، به منحنی شتاب-سرعت (Speed-Ramp Profile) که در منوال‌های اصلی درایو Gefran موجود است، توجه کنید. این منحنی‌ها به شما کمک می‌کنند تا تاثیر هر پارامتر بر روی پروفایل حرکت آسانسور را به صورت بصری درک کنید. برای اطلاعات بیشتر در مورد بهینه‌سازی حرکت آسانسور با درایوها، می‌توانید مقالات مرتبط در وبلاگ الکترومارکت را مطالعه نمایید.

منوی 5.3: Lift Sequences (زمان‌بندی‌های آسانسور)

منوی 5.3 یا Sequence Lift در درایو Gefran ADL300، وظیفه تعیین زمان‌بندی‌های مربوط به ترمز، و نیز عملکرد ورودی‌ها و خروجی‌های مرتبط با حرکت آسانسور را بر عهده دارد. این منو برای هماهنگی دقیق بین فرمان‌های کنترلی و پاسخ‌های مکانیکی سیستم حیاتی است.

پارامتر 11060 (5.3.1) یکی از مهم‌ترین پارامترهای این بخش است که مشخص می‌کند کنتاکتور اصلی بین موتور و درایو، با کدام فرمان ورودی وصل گردد.

اگر این پارامتر روی صفر (0) تنظیم شود، کنتاکتور از ورودی‌های Forward و Reverse فرمان می‌گیرد.
اگر بر روی 1 تنظیم شود، از ورودی Enable فرمان خواهد گرفت.
اگر بر روی 2 تنظیم شود، هنگامی که مدار کنترلی تابلو، ورودی‌های مربوط به سرعت را فعال می‌کند، کنتاکتور اصلی نیز وصل می‌شود. (لازم به ذکر است که کنتاکتور اصلی به طور پیش فرض از ترمینال‌های 53 و 52 خروجی فرمان می‌گیرد.)

پارامتر 11062 (5.3.2) مقدار تاخیر در وصل کنتاکتور اصلی را مشخص می‌کند. همچنین، وصل شدن کنتاکتور ترمز، به معنی آزاد شدن ترمز روی موتور است.

جدول زیر، مهم‌ترین پارامترهای منوی 5.3 را معرفی می‌کند:

منو	پارامتر	تنظیم شود	توضیح پارامتر
5.3.1	11060	Enable=1	مرجع فرمان به کنتاکتور اصلی خروجی
5.3.2	11062	0	تاخیر در بسته شدن کنتاکتور اصلی خروجی
5.3.3	11064	200ms	تاخیر در باز شدن ترمز
5.3.4	11066	0	تاخیر در استارت نرم
5.3.5	11068	500ms	تاخیر در بسته شدن ترمز
5.3.7	11072	500ms	تاخیر در باز شدن کنتاکتور اصلی خروجی
5.3.8	11078	30 Rpm	آستانه تشخیص Zero Speed (سرعت صفر)
5.3.9	11080	200ms	تاخیر در Zero Speed
5.3.10	11082	1 HZ	سرعت استارت نرم در ابتدای حرکت
5.3.11	11084	2	مد استارت نرم در ابتدای حرکت (به عنوان مثال، Ramp)
5.3.15	11828	4 Speed	سرعت بازرسی (Inspection Speed)

نکته مهم: مدار فرمان باید به گونه‌ای طراحی شود که ابتدا فرمان Enable و سپس فرمان Up یا Down و پس از آن فرمان سرعت به درایو داده شود تا پارامتر 1=11060 به درستی عمل کند. در ادامه، در منوی 5.7، شما می‌توانید تعیین کنید که هر ورودی دیجیتال درایو چه وظیفه‌ای داشته باشد. برای راهنمایی بیشتر در مورد طراحی مدارات فرمان و کنترل، مقاله مربوط به PLC در الکترومارکت را مطالعه نمایید.

منوی 5.7: Digital Inputs (ورودی‌های دیجیتال در Gefran ADL300)

منوی 5.7 در درایو Gefran ADL300 به پیکربندی ورودی‌های دیجیتال اختصاص دارد. در این منو، شما می‌توانید تعیین کنید که هر ترمینال ورودی دیجیتال چه وظیفه‌ای را بر عهده داشته باشد. این تنظیمات برای دریافت فرمان‌های مختلف از سیستم کنترل آسانسور، مانند فرمان حرکت به بالا یا پایین، فعال‌سازی درایو، و انتخاب سرعت‌های مختلف، حیاتی هستند.

مهم‌ترین پارامترها در این منو شامل موارد زیر هستند:

منو	پارامتر	تنظیم شود	توضیح پارامتر
5.7.1	11220	E Digit input	ترمینال 9 به عنوان ورودی Enable (فعال‌سازی درایو)
5.7.2	11222	1X Digit input	ترمینال 8 به عنوان ورودی Up = Forward (حرکت به بالا)
5.7.3	11224	2X Digit input	ترمینال 7 به عنوان ورودی Down = Reverse (حرکت به پایین)
5.7.4	11226	4X Digit input	ترمینال 5 به عنوان ورودی انتخاب سرعت 0S
5.7.5	11228	5X Digit input	ترمینال 4 به عنوان ورودی انتخاب سرعت 1S
5.7.6	12230	6X Digit input	ترمینال 3 به عنوان ورودی انتخاب سرعت 2S

جدول زیر، نحوه انتخاب سرعت توسط ورودی‌های 0S، 1S و 2S و سرعت انتخابی مربوط به هر ترکیب را نشان می‌دهد. این مکانیزم به شما اجازه می‌دهد تا سرعت‌های مختلفی را برای آسانسور تعریف و بر اساس نیاز، آن‌ها را فعال کنید:

S2=6X (ترمینال 3)	S1=5X (ترمینال 4)	S0=4X (ترمینال 5)	پارامتر سرعت	سرعت انتخابی
0	0	0	SPEED 0 (11020)	0 Hz (توقف)
0	0	1	SPEED 1 (11022)	50 Hz = 1 m/s (سرعت اصلی)
0	1	0	SPEED 2 (11024)	5 Hz = 0.1 m/s (سرعت کم)
0	1	1	SPEED 3 (11026)	0 Hz
1	0	0	SPEED 4 (11028)	12.5 Hz = 0.25 m/s (سرعت بازرسی)
1	0	1	SPEED 5 (11030)	0 Hz
1	1	0	SPEED 6 (11032)	0 Hz
1	1	1	SPEED 7 (11034)	0 Hz

توضیح جدول انتخاب سرعت: این جدول به این معنی است که:

اگر فقط ترمینال ورودی 5 (0S) فعال گردد، سرعت Fast (سرعت اصلی) انتخاب می‌گردد.
اگر فقط ترمینال ورودی 4 (1S) فعال گردد، سرعت Slow (سرعت کم) انتخاب می‌شود.
اگر فقط ترمینال ورودی 3 (2S) فعال شود، سرعت Medium (سرعت متوسط) انتخاب می‌گردد که معمولاً در مواقع بازرسی آسانسور استفاده می‌شود.
اما اگر دو یا سه تا از ورودی‌های 0S و 1S و 2S با هم فعال شوند یا هیچ کدام فعال نشوند، سرعت انتخابی مساوی صفر (توقف) خواهد بود.

با تنظیم دقیق این ورودی‌ها، می‌توانید سیستم کنترل سرعت آسانسور را به بهترین شکل ممکن پیاده‌سازی کنید.

منوی 11: Digital Outputs (خروجی‌های دیجیتال)

منوی 11 در درایو Gefran ADL300 به پیکربندی خروجی‌های دیجیتال اختصاص دارد. در این منو، شما می‌توانید تعیین کنید که هر رله خروجی درایو چه وظیفه‌ای را بر عهده داشته باشد. این خروجی‌ها برای فرمان دادن به کنتاکتورها، رله‌ها، و نمایش وضعیت‌های مختلف درایو به سیستم کنترل خارجی آسانسور بسیار حیاتی هستند.

در جدول زیر، پارامترهای کلیدی مربوط به خروجی‌های دیجیتال به همراه توضیحات آن‌ها آورده شده است:

منو	پارامتر	توضیح پارامتر
11.01	1410	کنتاکت‌های 57 و 56 به عنوان No Fault = Drive OK (عدم وجود خطا در درایو)
11.02	1412	کنتاکت‌های 55 و 54 به عنوان Brake Control (فرمان کنترل ترمز)
11.03	1414	کنتاکت‌های 53 و 52 به عنوان Run Control (فرمان کنترل حرکت)
11.04	1416	کنتاکت‌های 51 و 50 به عنوان Advanced Door (فرمان مربوط به درب پیشرفته)

توضیحات تکمیلی:

پارامتر 1410 از منوی 11 مشخص می‌کند که رله خروجی 57 و 58 برای اعلام اینکه درایو فالت (خطا) ندارد و در وضعیت عادی کار می‌کند، استفاده می‌شود.
پارامتر 1412 از منوی 11 تعیین می‌کند که رله خروجی 55 و 54 مربوط به ترمز مکانیکی روی موتور است و به ترمز فرمان می‌دهد تا در زمان مناسب عمل کرده یا آزاد شود.
پارامتر 1414 از منوی 11 نیز مشخص می‌کند که کنتاکت‌های 53 و 52 برای فرمان دادن به کنتاکتور اصلی بین موتور و درایو به کار می‌رود که برای اتصال و قطع برق موتور توسط درایو ضروری است.

با تنظیم صحیح این خروجی‌ها، می‌توانید اطمینان حاصل کنید که ارتباط بین درایو Gefran ADL300 و سیستم کنترل آسانسور به طور موثر و ایمن برقرار است. برای تهیه انواع کنتاکتور و تجهیزات تابلویی، می‌توانید به بخش فروشگاه الکترومارکت مراجعه نمایید.

منوی 14: Motor Data (اطلاعات موتور) و Autotuning

منوی 14 در درایو Gefran ADL300 یکی از حیاتی‌ترین بخش‌ها برای عملکرد صحیح درایو با موتور است. در این منو، شما باید اطلاعات کامل موتور را وارد کرده و سپس فرآیند Autotuning (تیونینگ خودکار) را انجام دهید. این فرآیند به درایو کمک می‌کند تا مشخصات الکتریکی و مکانیکی موتور را به دقت شناسایی کرده و عملکرد خود را با آن تطبیق دهد.

مراحل انجام تنظیمات و Autotuning:

وارد کردن اطلاعات پلاک موتور: ابتدا پارامترهای 2000 تا 2012 (موجود در زیرمنوهای 14.1 تا 14.7) را از روی پلاک موتور خوانده و به درایو وارد کنید. این اطلاعات شامل مشخصات اساسی موتور مانند ولتاژ نامی، جریان نامی، سرعت، فرکانس، تعداد قطب‌ها و توان نامی موتور است.

منو	پارامتر	تنظیم گردد	توضیح پارامتر
14.1	2000	از روی پلاک موتور	ولتاژ نامی موتور (V)
14.2	2002	از روی پلاک موتور	جریان نامی موتور (A)
14.3	2004	از روی پلاک موتور	سرعت موتور در بار نامی (Rpm)
14.4	2006	از روی پلاک موتور	فرکانس نامی موتور (Hz)
14.5	2008	از روی پلاک موتور	تعداد جفت قطب‌های موتور
14.6	2010	از روی پلاک موتور	توان نامی موتور (Kw)
14.7	2012	از روی پلاک موتور	ضریب توان موتور (Cos φ)
14.8	2020	Enter	انتقال پارامترهای موتور به درایو
14.9	2022	اگر نیاز بود	انتخاب Autotuning گردان (Rotating Autotuning)
14.10	2024	Enter	انتخاب Autotuning ساکن (Static Autotuning)
14.11	2026	0	نوع Autotuning (0 برای سادگی یا پیشرفتگی)

انجام Autotuning:
- پس از وارد کردن اطلاعات اولیه موتور، پارامتر 2020 را Enter کنید تا این پارامترها وارد حافظه موقت درایو گردند.
- Autotuning گردان (Rotating Autotuning): اگر موتور شما می‌تواند بدون بار و آزادانه بچرخد (مثلاً موتور از آسانسور جدا شده باشد)، می‌توانید Autotuning گردان را در پارامتر 2022 انتخاب کنید. این روش دقت بالاتری دارد.
- Autotuning ساکن (Static Autotuning): اگر موتور، امکان جدا شدن از بار را ندارد، Autotuning ساکن را در پارامتر 2024 انتخاب و Enter کنید.
- بعد از انجام Autotuning: پس از اتمام موفقیت‌آمیز Autotuning، سایر پارامترهای موتور که در بازه پارامترهای 2050 تا 2072 قرار دارند (مانند مقاومت‌های استاتور و روتور، اندوکتانس‌ها و فلوی مغناطیسی)، به صورت خودکار محاسبه شده و به حافظه درایو داده می‌شود.

ذخیره دائمی پارامترهای Autotuning: پساز انجام اتوتیون، و در صورتی که درایو خطا (Fault) ندهد و فرآیند با موفقیت انجام شده باشد، پارامتر 2078 (14.26) را Enter کنید تا پارامترهای به دست آمده از اتوتیون به حافظه دائمی درایو منتقل گردند و با قطع برق پاک نشوند.

منو	پارامتر	توضیح پارامتر
14.14	2050	مقاومت اهمی استاتور ( $Ω$ )
14.15	2052	جبران Dead Time (V)
14.16	2054	جبران گرادیان (A/V)
14.17	2056	اندوکتانس نشتی استاتور (mH)
14.18	2058	جریان مغناطیس کننده نامی (A)
14.19	2060	مقدار اشباع مغناطیس (A)
14.20	2062	فلوی نامی (Wb)
14.21	2064	فلوی اشباع (Wb)
14.22	2066	اولین نقطه منحنی مغناطیس کننده
14.23	2068	دومین نقطه منحنی مغناطیس کننده
14.24	2070	سومین نقطه منحنی مغناطیس کننده
14.25	2072	مقاومت اهمی روتور ( $Ω$ )
14.26	2078	ذخیره کردن پارامترهای اتوتیون در حافظه دائمی درای

نکات مهم برای انجام Autotuning:

برای انجام Autotuning، باید کنتاکتور اصلی بین موتور و درایو وصل باشد. می‌توانید کنتاکتور را با دست فشار دهید تا در طول مدت اتوتیون، ارتباط بین خروجی درایو و موتور برقرار باشد.
همچنین، ورودی Enable (که در این راهنما ترمینال 9 است) را باید به ترمینال 12 وصل کنید.
ترمینال +safetyEn نیز باید به ترمینال 12 و ترمینال -safetymen به ترمینال‌های 10 و 11 وصل گردد.
پس از اینکه مقدار Autotuning به 100% رسید، می‌توانید ترمینال 9 را از 12 جدا کنید تا عبارت “Done” روی صفحه نمایش ظاهر گردد. در این صورت، Autotuning با موفقیت انجام شده است.

Autotuning یک مرحله کلیدی برای دستیابی به بهترین عملکرد از درایو Gefran ADL300 و موتور شماست. این فرآیند تضمین می‌کند که درایو به طور دقیق با ویژگی‌های موتور شما سازگار شده و بالاترین راندمان و کنترل را ارائه دهد.

منوی 20: Functions (عملکردها و حفاظت‌ها)

منوی 20 در درایو Gefran ADL300 به تنظیمات مربوط به عملکردهای خاص و مکانیزم‌های حفاظتی درایو اختصاص دارد. در این بخش، می‌توانید تنظیماتی مانند عملکرد ترمز DC (ترمز با تزریق جریان DC)، پارامترهای حفاظت در برابر اضافه بار، و تنظیمات مربوط به مقاومت ترمز (Brake Resistor) را پیکربندی کنید. این قابلیت‌ها برای ایمنی و پایداری سیستم، به ویژه در کاربردهای آسانسور، بسیار حیاتی هستند.

ترمز DC (Direct Current Braking)

برای فعال کردن ترمز با تزریق جریان DC به موتور، که برای توقف دقیق و کنترل‌شده موتور به کار می‌رود، باید پارامتر 3152 را در منوی Function 20.2.2 بر روی 1 (at stop) قرار دهید. این نوع ترمز، نیروی نگهدارنده لازم را بدون نیاز به ترمز مکانیکی ایجاد می‌کند و می‌تواند به افزایش عمر مفید سیستم کمک کند.

منو	پارامتر	تنظیم شود	توضیح پارامتر
20.2.1	3150	Enable=1	فعال کردن ترمز با تزریق جریان DC (DC Injection Braking)
20.2.2	3152	1=at stop	مد ترمز DC (معمولاً در زمان توقف)
20.2.3	3154	0	تاخیر در اعمال جریان DC (ms)
20.2.4	3156	1 sec	مدت زمان تزریق جریان DC (ثانیه)
20.2.5	3158	75%	مقدار جریان DC تزریق شده نسبت به جریان نامی موتور (%)

حفاظت موتور در برابر اضافه بار (Motor Overload Protection)

پارامترهای 3200 تا 3204 در زیرمنوی 20.3 Function مربوط به تنظیمات حفاظت موتور در برابر اضافه بار هستند. این حفاظت برای جلوگیری از آسیب دیدن موتور در شرایط بار بیش از حد ضروری است.

با تنظیم پارامتر 3200 بر روی On، حفاظت اضافه بار فعال می‌شود.
مقدار اضافه بار مجاز موتور بر حسب درصدی از جریان نامی موتور در پارامتر 3202 وارد می‌شود (مثلاً 150% به معنی 1.5 برابر جریان نامی).
مدت زمان مجاز برای تحمل این اضافه بار نیز در پارامتر 3204 وارد می‌شود. اگر جریان موتور برای مدت زمان طولانی‌تر از مقدار مجاز در پارامتر 3204 از حد تعریف شده در پارامتر 3202 تجاوز کند، درایو هشدار یا خطای اضافه بار می‌دهد و ممکن است موتور را متوقف کند.

منو	پارامتر	تنظیم شود	توضیح پارامتر
20.3.1	3200	On	فعال کردن حفاظت اضافه بار
20.3.2	3202	150%	درصد مجاز برای اضافه بار (نسبت به جریان نامی موتور)
20.3.3	3204	8 sec	مدت زمان مجاز برای تحمل اضافه بار (ثانیه)

Brake Resistor (مقاومت ترمز)

مقاومت ترمز (Brake Resistor) یک جزء حیاتی در سیستم‌های درایو، به ویژه در کاربردهایی که نیاز به کاهش سرعت یا توقف سریع موتورهای دارای بار اینرسی بالا وجود دارد، محسوب می‌شود. این مقاومت وظیفه دفع انرژی اضافی تولید شده توسط موتور در حالت ژنراتوری (هنگام کاهش سرعت یا توقف) را بر عهده دارد و از افزایش ولتاژ باس DC درایو به سطوح خطرناک جلوگیری می‌کند.

در منوی 20.4 Function، می‌توانید مقدار مقاومت اهمی مقاومت ترمز و توان آن را در پارامترهای 3252 و 3254 وارد کنید. تنظیم صحیح این پارامترها برای عملکرد ایمن و موثر ترمز درایو ضروری است. الکترومارکت به عنوان تامین‌کننده تجهیزات صنعتی، طیف وسیعی از مقاومت‌های ترمز با توان‌ها و مقاومت‌های مختلف را برای مطابقت با نیازهای سیستم شما ارائه می‌دهد. برای مشاوره در مورد انتخاب مقاومت ترمز مناسب، با کارشناسان ما تماس بگیرید.

منو	پارامتر	تنظیم شود	توضیح پارامتر
20.4.1	3250	1	فعال کردن مقاومت ترمز خارجی
20.4.2	3252	به توان درایو بستگی دارد	مقاومت اهمی مقاومت ترمز (Ω)
20.4.3	3254	به توان درایو بستگی دارد	توان نامی مقاومت ترمز (Kw)

امیدواریم این راهنمای جامع و دقیق درایو Gefran ADL300 برای شما مفید واقع شده باشد. در الکترومارکت، ما همواره در تلاشیم تا با ارائه محصولات با کیفیت و پشتیبانی فنی تخصصی، به شما در پیاده‌سازی پروژه‌های صنعتی خود کمک کنیم. اگر سوالی در مورد انتخاب، نصب، راه‌اندازی یا نگهداری از درایوهای Gefran یا سایر تجهیزات اتوماسیون صنعتی دارید، تیم کارشناسان ما آماده پاسخگویی هستند. برای اطلاعات بیشتر و خرید محصولات، می‌توانید به وبسایت الکترومارکت مراجعه کرده یا با ما تماس بگیرید. همچنین، برای آگاهی از جدیدترین مقالات و آموزش‌ها، بخش وبلاگ الکترومارکت را دنبال کنید.

تیم فنی الکترومارکت با ارائه مشاوره تخصصی و خدمات تعمیرات انواع درایو، آمادگی دارد تا در اجرای پروژه‌های صنعتی شما همراه باشد. جهت ارتباط با ما به صفحه تماس با ما مراجعه فرمایید.
