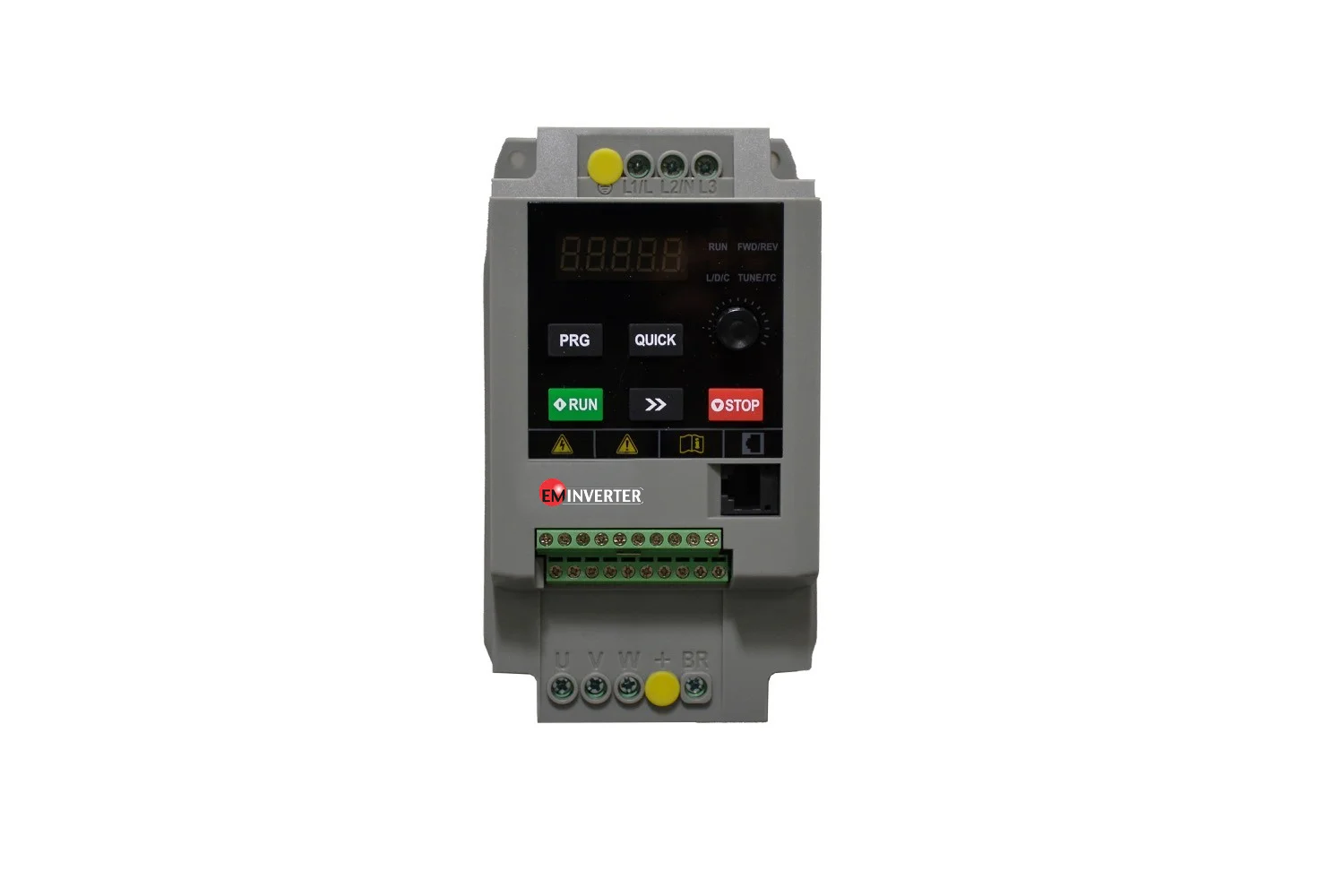

اینورتر 4 کیلووات سه فاز EM600P الکترومارکت
اینورتر 4 کیلووات سه فاز EM600P برای کنترل سرعت و تنظیم عملکرد موتورهای الکتریکی در کاربردهای صنعتی طراحی شده است. این مدل با ورودی سه فاز در محدوده ولتاژ 380 تا 480 ولت ارائه می‌شود و از روش‌های کنترلی V/F و SVC پشتیبانی می‌کند.
سری EM600P علاوه بر کنترل فرکانس، قابلیت‌هایی مانند تنظیم زمان شتاب‌گیری و کاهش سرعت، کنترل PID، PLC داخلی 16 مرحله‌ای، حالت JOG و ترمز DC را در اختیار کاربر قرار می‌دهد. این امکانات امکان تنظیم عملکرد موتور را متناسب با نیاز سیستم فراهم می‌کنند؛ البته انتخاب نهایی درایو باید بر اساس جریان نامی موتور و نوع بار انجام شود.
مشخصات فنی اینورتر 4 کیلووات EM600P
- توان نامی: 4 کیلووات
- نوع ورودی: سه فاز
- محدوده ولتاژ: 380 تا 480 ولت
- جریان ورودی: 10.5 آمپر
- جریان خروجی: 9 آمپر
- روش‌های کنترل: V/F و SVC
- حداکثر فرکانس در حالت SVC: 600 هرتز
- تفکیک‌پذیری دیجیتال فرکانس: 0.01 هرتز
- زمان شتاب‌گیری و کاهش سرعت: 0 تا 3000 ثانیه
- ابعاد: 170 × 98 × 129 میلی‌متر
- گارانتی: 2 سال گارانتی تعویض
کنترل دور موتور با فناوری V/F و SVC
اینورتر EM600P از دو روش کنترل V/F و کنترل برداری بدون سنسور SVC پشتیبانی می‌کند. انتخاب روش کنترل به نوع موتور، شرایط بار و نیازهای کنترلی پروژه بستگی دارد. در حالت SVC، فرکانس قابل تنظیم تا 600 هرتز است و تفکیک‌پذیری دیجیتال فرکانس به 0.01 هرتز می‌رسد.
زمان شتاب‌گیری و کاهش سرعت را می‌توان در محدوده 0 تا 3000 ثانیه تنظیم کرد. قابلیت منحنی S شکل نیز در این سری وجود دارد تا روند افزایش یا کاهش سرعت، متناسب با نیاز کاربرد تنظیم شود.
قابلیت‌های کنترلی سری EM600P
این سری برای مدیریت عملکرد موتور، امکانات متنوعی در بخش تنظیمات و کنترل ارائه می‌کند. مهم‌ترین قابلیت‌های ذکرشده برای EM600P عبارت‌اند از:
- کنترل V/F و SVC
- کنترل PID
- PLC داخلی 16 مرحله‌ای
- حالت JOG
- ترمز DC
- تقویت گشتاور و محدودسازی آن
- تنظیم خودکار ولتاژ AVR
- محدودکننده سریع جریان
- تایمر قابل تنظیم تا 65535 ساعت
- تنظیم زمان شتاب‌گیری و کاهش سرعت
وجود این قابلیت‌ها باعث می‌شود امکان بررسی اینورتر برای سیستم‌هایی با نیازهای کنترلی مختلف وجود داشته باشد. فعال‌سازی و تنظیم هر قابلیت باید مطابق دفترچه راهنما و شرایط واقعی دستگاه انجام شود.
ابعاد و مشخصات فیزیکی
ابعاد این مدل برابر با 170 × 98 × 129 میلی‌متر است. هنگام طراحی تابلو برق، علاوه بر ابعاد بدنه، فضای کافی برای سیم‌کشی، گردش هوا و دسترسی مناسب به ترمینال‌ها نیز باید در نظر گرفته شود.
| مشخصه | مقدار |
|---|---|
| توان | 4 کیلووات |
| ورودی | سه فاز، 380 تا 480 ولت |
| جریان ورودی | 10.5 آمپر |
| جریان خروجی | 9 آمپر |
| روش کنترل | V/F و SVC |
| ابعاد | 170 × 98 × 129 میلی‌متر |
ورودی‌ها، خروجی‌ها و ارتباطات
در سری EM600P چهار ورودی دیجیتال در نظر گرفته شده است و ورودی AI1 نیز قابلیت استفاده به‌عنوان ورودی دیجیتال را دارد. این ورودی می‌تواند سیگنال آنالوگ ولتاژی یا جریانی را نیز دریافت کند.
در بخش خروجی، امکاناتی مانند خروجی پالس با سرعت بالا، خروجی رله و خروجی آنالوگ وجود دارد. خروجی آنالوگ از حالت‌های 0 تا 20 میلی‌آمپر و 0 تا 10 ولت پشتیبانی می‌کند. همچنین ارتباط سریال Modbus برای اتصال به سیستم‌های کنترلی در نظر گرفته شده است.
حفاظت‌های اینورتر 4 کیلووات
سری EM600P دارای عملکردهای حفاظتی در برابر اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار است. رعایت دستورالعمل‌های نصب و انتخاب صحیح ظرفیت اینورتر همچنان برای عملکرد مطمئن سیستم ضروری است.
نکته مهم نصب:
دستگاه را در معرض تابش مستقیم خورشید، گردوغبار سنگین، گازهای خورنده یا قابل اشتعال، روغن، بخار و چکه آب نصب نکنید. همچنین اتصال خازن‌های اصلاح ضریب توان یا تجهیزات مشابه به خروجی اینورتر مجاز نیست.
موارد استفاده از اینورتر 4 کیلووات سه فاز
سری EM600P برای حوزه‌های صنعتی متنوعی از جمله متالورژی، معدن، سیمان، نفت، پروژه‌های شهری، ماشین‌ابزار، صنایع لاستیک و پلاستیک، لجستیک، تهویه مطبوع و ماشین‌آلات ساختمانی معرفی شده است.
برای استفاده از مدل 4 کیلووات، لازم است توان و جریان نامی موتور، نوع بار و شرایط راه‌اندازی بررسی شود. صرف یکسان بودن توان موتور و اینورتر، به‌تنهایی برای تأیید انتخاب کافی نیست.
مقایسه با مدل‌های دیگر اینورتر EM600P
اگر موتور مورد نظر شما توان پایین‌تری دارد، می‌توانید مشخصات اینورتر 2.2 کیلووات سه فاز EM600P یا اینورتر 1.5 کیلووات سه فاز EM600P را بررسی کنید.
برای توان بالاتر نیز اینورتر 5.5 کیلووات سه فاز EM600P در همین خانواده قرار دارد. هنگام مقایسه، به جریان خروجی و مشخصات پلاک موتور توجه کنید و تنها بر اساس توان نامی تصمیم نگیرید.
اگر برق ورودی پروژه تک فاز است، باید نسخه متناسب با آن را انتخاب کنید. برای مقایسه می‌توانید صفحه اینورتر 4 کیلووات تک فاز EM600P را نیز ببینید.
تجهیزات ترمز مرتبط با اینورتر
در کاربردهایی که موتور با کاهش سرعت سریع یا توقف‌های متوالی روبه‌رو است، ممکن است بررسی انرژی برگشتی و تجهیزات ترمز مورد نیاز باشد. انتخاب این تجهیزات به مشخصات موتور، اینورتر و چرخه کاری سیستم بستگی دارد.
برای بررسی گزینه‌های مرتبط، به دسته‌بندی مقاومت ترمز الکترومارکت و دسته‌بندی یونیت ترمز مراجعه کنید.
گارانتی اینورتر 4 کیلووات EM600P
2 سال گارانتی تعویض
اینورتر 4 کیلووات سه فاز EM600P با 2 سال گارانتی تعویض ارائه می‌شود.
سوالات متداول
اینورتر 4 کیلووات EM600P چه نوع ورودی دارد؟
این مدل دارای ورودی سه فاز با محدوده ولتاژ 380 تا 480 ولت است.
جریان ورودی و خروجی اینورتر چقدر است؟
جریان ورودی این مدل 10.5 آمپر و جریان خروجی آن 9 آمپر است.
این مدل از کنترل برداری پشتیبانی می‌کند؟
بله. سری EM600P از روش کنترل برداری بدون سنسور SVC و همچنین روش V/F پشتیبانی می‌کند.
ابعاد اینورتر 4 کیلووات سه فاز چقدر است؟
ابعاد دستگاه 170 × 98 × 129 میلی‌متر است.
گارانتی اینورتر 4 کیلووات EM600P چیست؟
این محصول دارای 2 سال گارانتی تعویض است.
