مقایسه جامع سافت استارتر و اینورتر: راهنمایی برای انتخاب بهینه

خلاصه اجرایی

موتورهای الکتریکی ستون فقرات عملیات صنعتی مدرن را تشکیل می‌دهند و فرآیندهای بی‌شماری را به حرکت در می‌آورند. با این حال، راه‌اندازی مستقیم آن‌ها (DOL) می‌تواند منجر به تنش مکانیکی قابل توجه، جریان‌های هجومی بالا و فرسودگی زودرس تجهیزات شود. این گزارش به مقایسه جامع دو فناوری محوری کنترل موتور می‌پردازد: سافت استارتر ها و اینورتر ها (درایوهای فرکانس متغیر یا VFD).

سافت استارترها برای کاهش اثرات نامطلوب راه‌اندازی با افزایش تدریجی ولتاژ، کاهش جریان هجومی و اطمینان از شتاب‌گیری نرم تا سرعت کامل طراحی شده‌اند. این دستگاه‌ها عمدتاً برای کاربردهای با سرعت ثابت مناسب هستند که در آن‌ها کنترل راه‌اندازی و توقف، نیاز اصلی محسوب می‌شود. در مقابل، اینورترها کنترل پیوسته و دقیق سرعت و گشتاور موتور را در طول چرخه عملیاتی کامل، با تنظیم همزمان فرکانس و ولتاژ، ارائه می‌دهند. اگرچه اینورترها پیچیده‌تر بوده و هزینه اولیه بالاتری دارند، اما صرفه‌جویی قابل توجهی در مصرف انرژی برای کاربردهای با بار متغیر به ارمغان می‌آورند و امکان بهینه‌سازی پیشرفته فرآیند را فراهم می‌کنند.

انتخاب بین این دو فناوری به ارزیابی دقیق نیازهای خاص هر کاربرد بستگی دارد، از جمله لزوم کنترل پیوسته سرعت، اهداف صرفه‌جویی در انرژی، محدودیت‌های بودجه اولیه و ملاحظات هزینه عملیاتی بلندمدت. تصمیم‌گیری در این زمینه، فراتر از مشخصات فنی صرف، یک سرمایه‌گذاری استراتژیک برای تأسیسات صنعتی محسوب می‌شود. این انتخاب بر هزینه‌های کلی مالکیت (TCO)، کارایی عملیاتی، بودجه‌های نگهداری و حتی ردپای زیست‌محیطی یک سیستم یا کارخانه تأثیر می‌گذارد. بنابراین، این مقایسه به عنوان یک تصمیم تجاری حیاتی مطرح می‌شود که باید با اهداف عملیاتی و پایداری گسترده‌تر همسو باشد.

۱. مقدمه: ضرورت کنترل راه‌اندازی و سرعت موتور

موتورهای الکتریکی به عنوان ستون فقرات صنعت مدرن، محرک فرآیندهای بی‌شماری از جمله پمپ‌ها، فن‌ها، نوار نقاله‌ها و سنگ‌شکن‌ها هستند. با این حال، روش راه‌اندازی سنتی آن‌ها، یعنی راه‌اندازی مستقیم از خط (DOL)، چالش‌های قابل توجهی را به همراه دارد که می‌تواند طول عمر تجهیزات و کارایی عملیاتی را به خطر اندازد.

چالش‌های راه‌اندازی مستقیم از خط (DOL):

• جریان هجومی بالا: در طول راه‌اندازی DOL، موتورها می‌توانند جریانی معادل ۶ تا ۸ برابر جریان نامی خود (کاربر) یا حتی تا ۱۰ برابر جریان عادی خود بکشند، با برخی منابع که به بیش از ۷ برابر جریان بار کامل نامی اشاره می‌کنند. این افزایش ناگهانی جریان، عامل اصلی استهلاک و آسیب‌دیدگی موتورها محسوب می‌شود. بررسی‌ها نشان می‌دهد که بخش عمده‌ای از استهلاک موتورها در همین مرحله راه‌اندازی رخ می‌دهد. این ارتباط مستقیم بین جریان هجومی بالا و فرسودگی تسریع‌شده موتور، درک ارزش سافت استارترها و اینورترها را ضروری می‌سازد، زیرا مزیت اصلی مشترک آن‌ها کاهش همین جریان اولیه است.

• تنش مکانیکی: اعمال ناگهانی ولتاژ کامل منجر به گشتاور راه‌اندازی بالا می‌شود که شوک‌های ناگهانی و تنش‌های مکانیکی را به موتور و تجهیزات متصل به آن وارد می‌کند. این امر باعث افزایش سایش و پارگی در قطعاتی مانند چرخ‌دنده‌ها، تسمه‌ها و کوپلینگ‌ها می‌گردد.

• فشار بر سیستم الکتریکی: کشش جریان اولیه زیاد می‌تواند افت ولتاژ قابل توجهی در شبکه برق ایجاد کند و به طور بالقوه بر سایر تجهیزات حساس متصل به همان منبع تغذیه تأثیر بگذارد.

• کاهش طول عمر تجهیزات: تأثیر تجمعی جریان‌های هجومی بالا و تنش مکانیکی، طول عمر موتور و ماشین‌آلات مرتبط را به طور قابل توجهی کاهش می‌دهد و منجر به افزایش نیاز به نگهداری و زمان توقف می‌شود.

• اتلاف انرژی: اگرچه کوتاه، اما افزایش کنترل‌نشده توان در طول راه‌اندازی DOL، نشان‌دهنده استفاده ناکارآمد از انرژی است.

برای رفع این مسائل حیاتی، سیستم‌های صنعتی مدرن از دستگاه‌های کنترل موتور پیشرفته‌ای مانند سافت استارترها و اینورترها استفاده می‌کنند. این فناوری‌ها برای فراهم آوردن یک راه‌اندازی کنترل‌شده و نرم موتور طراحی شده‌اند و بدین ترتیب، اثرات مخرب راه‌اندازی DOL را کاهش داده و عملکرد و قابلیت اطمینان کلی سیستم را افزایش می‌دهند.

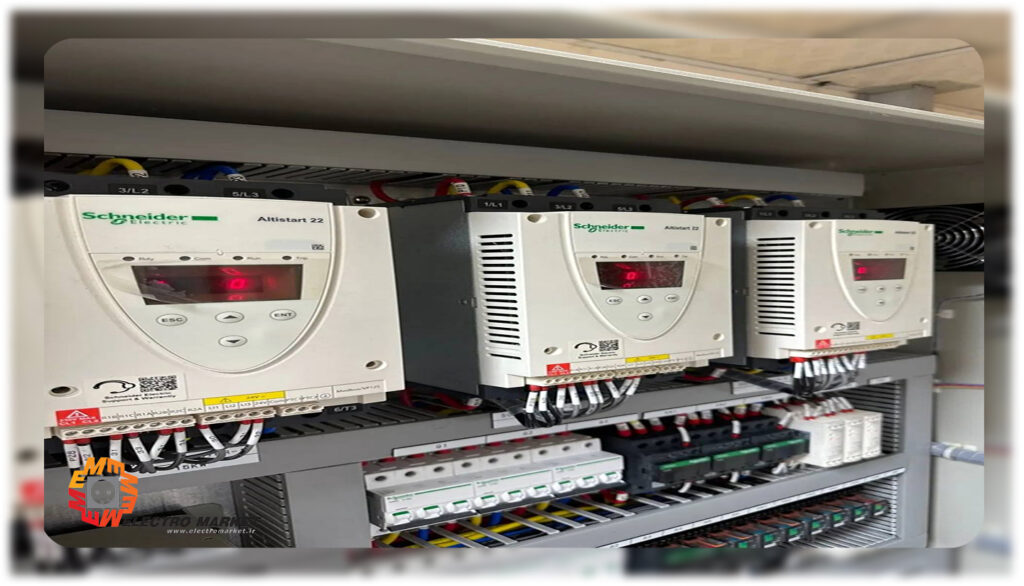

۲. سافت استارترها: راه‌اندازی کنترل‌شده موتور و حفاظت

۲.۱. تعریف و هدف اصلی

سافت استارتر یک دستگاه الکترونیکی حالت جامد است که برای فراهم آوردن یک شتاب‌گیری نرم و کنترل‌شده برای موتورهای الکتریکی AC در طول راه‌اندازی طراحی شده است. وظیفه اصلی آن، محافظت از موتور و تجهیزات متصل در برابر آسیب‌های ناشی از افزایش ناگهانی توان و جریان‌های هجومی بالا مرتبط با راه‌اندازی مستقیم از خط (DOL) است.

علاوه بر راه‌اندازی، برخی از سافت استارترها برای مدیریت فرآیند توقف نیز تجهیز شده‌اند و ولتاژ را به تدریج قبل از قطع کامل برق کاهش می‌دهند. این عملکرد “توقف نرم” به جلوگیری از تنش مکانیکی، مانند پدیده چکش آب در سیستم‌های پمپ، که ناشی از کاهش سرعت ناگهانی است، کمک می‌کند. سافت استارترها همچنین به عنوان راه‌اندازهای نرم ولتاژ کاهش‌یافته (RVSS) شناخته می‌شوند.

۲.۲. اصول عملیاتی: نحوه کار سافت استارترها

سافت استارترها با کاهش موقت ولتاژ یا جریان اولیه ورودی به موتور، راه‌اندازی نرم را محقق می‌سازند. به جای اعمال فوری ولتاژ کامل، آن‌ها ولتاژ ورودی به موتور را به تدریج افزایش می‌دهند. این افزایش کنترل‌شده ولتاژ، به کاهش جریان‌های هجومی کمک می‌کند.

هسته عملیات یک سافت استارتر الکتریکی در استفاده از قطعات الکترونیکی حالت جامد، عمدتاً تریستورها یا یکسوکننده‌های کنترل‌شده با سیلیکون (SCRs)، نهفته است. این دستگاه‌ها ولتاژ را در طول فاز راه‌اندازی تعدیل می‌کنند. در حالت “خاموش”، SCRها جریان را محدود می‌کنند، در حالی که در حالت “روشن”، به جریان اجازه عبور می‌دهند. با کنترل زاویه آتش این تریستورها، سافت استارتر به طور مؤثر شکل موج AC را “قطع” می‌کند و بدین ترتیب، ولتاژ RMS تامین‌شده به موتور را در طول شتاب‌گیری کاهش می‌دهد. این نکته حائز اهمیت است که سافت استارترها اساساً ولتاژ را کنترل می‌کنند و نه فرکانس، که این یک تمایز فنی بنیادی با اینورترها است.

هنگامی که موتور به سرعت عملیاتی کامل خود می‌رسد، سافت استارتر معمولاً یک کنتاکتور بای‌پس را فعال می‌کند. این امر به موتور اجازه می‌دهد تا مستقیماً از منبع تغذیه اصلی کار کند و واحد سافت استارتر را دور بزند. این انتقال، با حذف نیاز به کنترل پیوسته ولتاژ، کارایی انرژی را بهبود می‌بخشد و تولید گرما در خود سافت استارتر را کاهش می‌دهد.

اثربخشی کاهش ولتاژ در کنترل رفتار موتور، ریشه در یک اصل اساسی الکتریکی دارد: گشتاور موتور متناسب با مربع ولتاژ اعمال شده است. این بدان معناست که حتی یک کاهش جزئی در ولتاژ می‌تواند منجر به کاهش قابل توجهی در گشتاور شود. به عنوان مثال، کاهش ۵۰ درصدی ولتاژ می‌تواند گشتاور را تقریباً ۷۵ درصد کاهش دهد. این کاهش کنترل‌شده در گشتاور راه‌اندازی مستقیماً به کاهش جریان هجومی و تنش مکانیکی منجر می‌شود. درک این رابطه مربعی به ما کمک می‌کند تا دقیقاً دریابیم که چگونه کنترل ولتاژ به طور مؤثر به کاهش گشتاور راه‌اندازی و در نتیجه، جریان هجومی کمتر و تنش مکانیکی کمتر منجر می‌شود.

۲.۳. مزایای کلیدی سافت استارترها

• کاهش تنش مکانیکی و افزایش طول عمر تجهیزات: با فراهم آوردن یک راه‌اندازی و توقف نرم، سافت استارترها از شوک‌های مکانیکی ناگهانی جلوگیری می‌کنند و سایش و پارگی موتور، چرخ‌دنده‌ها، کوپلینگ‌ها و تجهیزات متحرک را به طور قابل توجهی کاهش می‌دهند. این امر طول عمر کلی ماشین‌آلات را افزایش داده و نیاز به نگهداری را کاهش می‌دهد.

• کاهش جریان‌های هجومی و افت ولتاژ: آن‌ها به طور مؤثر افزایش ناگهانی جریان اولیه را محدود می‌کنند، از سیستم الکتریکی در برابر اضافه بار محافظت کرده و از افت ولتاژ که می‌تواند بر سایر تجهیزات در همان شبکه تأثیر بگذارد، جلوگیری می‌کنند. جریان هجومی معمولاً به حدود ۲۰۰ درصد جریان بار کامل (FLC) محدود می‌شود.

• صرفه‌جویی در انرژی در هنگام راه‌اندازی: اگرچه نسبت به اینورترها برای عملکرد پیوسته کمتر است، سافت استارترها با افزایش تدریجی ولتاژ به جای کشیدن حداکثر توان به صورت فوری، مصرف انرژی را در مرحله راه‌اندازی به حداقل می‌رسانند. آن‌ها همچنین می‌توانند ضریب توان را تا ۰.۰۵ بهبود بخشند.

• بهبود قابلیت اطمینان سیستم و زمان کارکرد: با کاهش تنش و جلوگیری از خرابی‌ها، سافت استارترها قابلیت اطمینان کلی سیستم‌های موتور را افزایش می‌دهند و منجر به زمان توقف کمتر و عملیات پایدارتر می‌شوند.

• زمان‌های شتاب‌گیری و کاهش سرعت قابل تنظیم: مدل‌های پیشرفته سافت استارتر انعطاف‌پذیری برای تنظیم زمان‌های شتاب‌گیری و کاهش سرعت (از ۲ تا ۹۰ ثانیه) را فراهم می‌کنند، که امکان سفارشی‌سازی برای مطابقت با نیازهای بار خاص و جلوگیری از مشکلاتی مانند چکش آب را می‌دهد.

  نوشته های مشابه

  •
    درایو Yaskawa L1000A: راهنمای جامع پارامتردهی برای عملکرد بهینه آسانسور

    2 روز پیش
  •
    راهنمای جامع تنظیم و کاربری درایو Varispeed L7 امرون در سیستم‌های آسانسور کششی

    4 روز پیش
  •
    راهنمای جامع استفاده از درایو Yaskawa V1000: پارامترها و تنظیمات کلیدی

    5 روز پیش
  •
    راهنمای جامع درایو ZETADYN 3BF برای سیستم‌های آسانسور

    6 روز پیش

• ویژگی‌های حفاظتی جامع: آن‌ها اغلب شامل حفاظت‌های داخلی در برابر برگشت فاز، تک‌فازی، اضافه بار، ولتاژ بالا/پایین و اتصال کوتاه هستند. برخی مدل‌ها دارای نظارت هوشمند بر بار هستند.

• مقرون به صرفه بودن: برای کاربردهایی که فقط به کنترل راه‌اندازی و توقف نیاز دارند و نه تغییر سرعت پیوسته، سافت استارترها عموماً انتخاب اقتصادی‌تری نسبت به اینورترها هستند.

۲.۴. کاربردهای صنعتی متداول

سافت استارترها به طور ایده‌آل برای کاربردهای با سرعت ثابت مناسب هستند که هدف اصلی در آن‌ها، مدیریت روان فرآیند راه‌اندازی و توقف است، نه تغییر پیوسته سرعت موتور. کاربردهای رایج عبارتند از:

• پمپ‌ها: جلوگیری از افزایش ناگهانی فشار (چکش آب) در هنگام راه‌اندازی و توقف، و قابلیت تشخیص مشکلاتی مانند کارکرد خشک.
• نوار نقاله‌ها و سیستم‌های تسمه‌ای: اطمینان از راه‌اندازی تدریجی، جلوگیری از حرکات ناگهانی، ناهماهنگی تسمه و تنش بر روی اجزای محرک.
• فن‌ها: فراهم آوردن شتاب‌گیری نرم برای پره‌های فن.
• سنگ‌شکن‌ها و آسیاب‌ها: کاهش شوک مکانیکی و تنش الکتریکی در هنگام راه‌اندازی بارهای سنگین و با اینرسی بالا.
• کمپرسورها: اطمینان از راه‌اندازی نرم موتورهای کمپرسور.
• اره‌ها: امکان راه‌اندازی نرم و توقف‌های سریع و کنترل‌شده بدون نیاز به اجزای ترمز اضافی.
• کاربردهایی که موتور با یک سرعت ثابت کار می‌کند.

۲.۵. مقایسه با راه‌اندازهای ستاره-مثلث سنتی

در متن اصلی کاربر به صراحت به مدار ستاره-مثلث (یا “دو ضرب”) به عنوان یک راه‌انداز نرم سنتی اشاره می‌کند، اما محدودیت‌های آن را در مقایسه با سافت استارترهای الکترونیکی مدرن برجسته می‌سازد. اگرچه هر دو هدف کاهش جریان راه‌اندازی را دنبال می‌کنند، اما روش‌ها و عملکرد آن‌ها به طور قابل توجهی متفاوت است.

مدار ستاره-مثلث، در حالی که یک روش “راه‌اندازی نرم” تاریخی است، به کنتاکتورهای الکترومکانیکی متکی است که منجر به محدودیت‌های ذاتی مانند انتقال ناگهانی، جریان‌های هجومی بالاتر، لرزش‌های مکانیکی و ویژگی‌های حفاظتی محدود می‌شود. این امر نشان‌دهنده یک تحول تکنولوژیکی قابل توجه است. سافت استارترهای مدرن، به عنوان دستگاه‌های حالت جامد، کنترل برتر، عملکرد نرم‌تر، حفاظت‌های الکترونیکی جامع و نگهداری کمتر را ارائه می‌دهند. این تغییر منعکس‌کننده یک روند گسترده‌تر در صنعت به سمت جایگزینی سیستم‌های کنترل الکترومکانیکی قدیمی و کمتر دقیق با الکترونیک حالت جامد پیشرفته‌تر، قابل اطمینان‌تر و کارآمدتر است. این تغییر توسط تقاضا برای افزایش طول عمر تجهیزات، کاهش هزینه‌های عملیاتی و بهبود قابلیت اطمینان سیستم هدایت می‌شود.

تفاوت‌های کلیدی:

هر دو راه‌انداز ولتاژ کاهش‌یافته سنتی (مانند ستاره-مثلث) و راه‌اندازهای ترانسفورماتور اتوماتیک همچنان بارهای شوک را به دلیل پیک‌های جریان و گشتاورهای گذرا در لحظات سوئیچینگ میانی تحمیل می‌کنند.

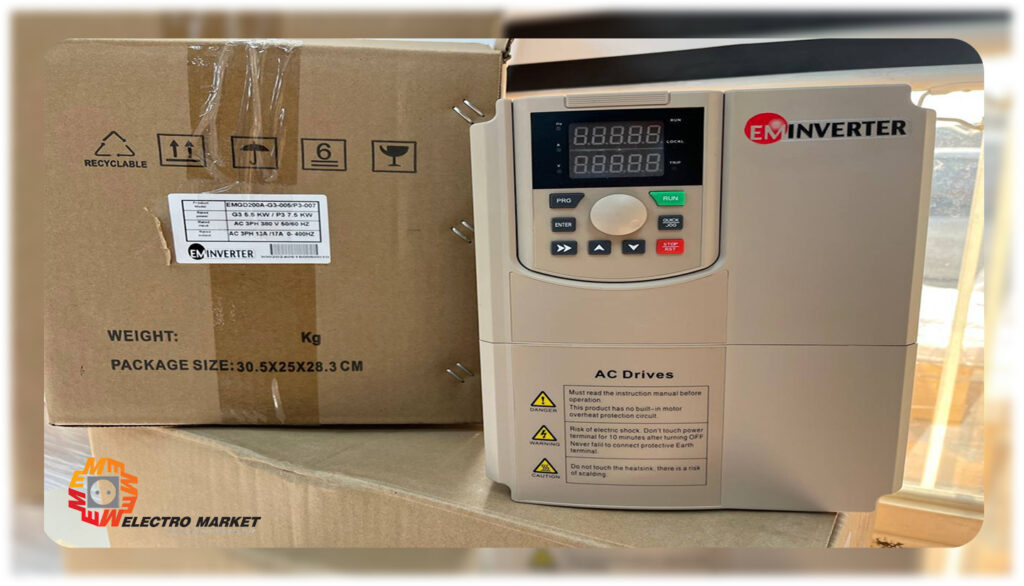

۳. اینورترها (VFD): کنترل دقیق سرعت و گشتاور

۳.۱. تعریف و هدف اصلی

اینورتر (Variable Frequency Drive یا VFD)، که همچنین به عنوان درایو فرکانس قابل تنظیم (AFD)، درایو سرعت متغیر (VSD)، درایو AC یا درایو اینورتر شناخته می‌شود، یک سیستم کنترل موتور پیچیده است. هدف اصلی آن، کنترل دقیق سرعت و گشتاور یک موتور القایی AC در طول کل چرخه عملیاتی آن است، نه فقط در طول راه‌اندازی و توقف.

اینورترها موتورها را قادر می‌سازند تا با سرعت‌هایی متناسب با نیاز لحظه‌ای کاربرد کار کنند، که منجر به صرفه‌جویی قابل توجهی در انرژی و بهبود کنترل فرآیند می‌شود.

۳.۲. اصول عملیاتی: نحوه کار اینورترها

اینورترها پیچیده‌تر از سافت استارترها هستند و از یک فرآیند تبدیل سه‌مرحله‌ای برای دستیابی به خروجی فرکانس و ولتاژ متغیر استفاده می‌کنند:

• مرحله یکسوساز (Rectifier Stage): اینورتر ولتاژ و فرکانس AC ثابت را از منبع تغذیه دریافت کرده و آن را با استفاده از یک پل یکسوساز، که معمولاً از دیودها تشکیل شده است، به ولتاژ DC تبدیل می‌کند. این تبدیل به DC به این دلیل انجام می‌شود که “دستکاری” آن بسیار آسان‌تر از AC است.

• گذرگاه DC / مرحله فیلتر (DC Bus / Filter Stage): ولتاژ DC یکسوشده سپس توسط یک بانک خازن و سلف‌ها بافر و فیلتر می‌شود. این مرحله ولتاژ DC را صاف کرده، نویزها را حذف می‌کند و یک منبع تغذیه پایدار برای مرحله بعدی تضمین می‌کند. مقاومت‌های پیش‌شارژ اغلب برای شارژ ایمن خازن‌ها در هنگام روشن شدن استفاده می‌شوند.

• مرحله اینورتر (Inverter Stage): این هسته اصلی اینورتر است، جایی که ولتاژ DC فیلترشده به ولتاژ و فرکانس AC متغیر تبدیل می‌شود. این تبدیل با استفاده از دستگاه‌های سوئیچینگ پرسرعت، که معمولاً ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBTs) در کاربردهای با توان بالاتر و ماسفت‌ها (MOSFETs) در کاربردهای با توان پایین‌تر هستند، انجام می‌شود. IGBTها به عنوان سوئیچ‌های حالت جامد عمل می‌کنند و به سرعت روشن و خاموش می‌شوند تا یک شکل موج AC مدولاسیون عرض پالس (PWM) ایجاد کنند.

با کنترل دقیق فرکانس سوئیچینگ و چرخه کاری IGBTها، اینورتر می‌تواند هم فرکانس و هم ولتاژ تامین‌شده به موتور را تغییر دهد. سرعت چرخش یک موتور AC مستقیماً متناسب با فرکانس توان تامین‌شده است.

• ناحیه گشتاور ثابت (Constant Torque Region): برای سرعت‌های تا سرعت نامی موتور (معمولاً ۰ تا ۶۰ هرتز)، اینورترها نسبت ولتاژ به فرکانس (V/Hz) را ثابت نگه می‌دارند. این امر تضمین می‌کند که شار مغناطیسی موتور ثابت باقی می‌ماند و به آن اجازه می‌دهد گشتاور نامی ثابت و حداکثر را ارائه دهد. این ناحیه به عنوان ناحیه “گشتاور ثابت” شناخته می‌شود و برای کاربردهایی مانند نوار نقاله‌ها و پمپ‌های جابجایی مثبت معمول است.

• ناحیه توان ثابت (Constant Power Region / Overspeeding):

  اینورترها می‌توانند فرکانس خروجی را فراتر از فرکانس ورودی (مثلاً بالاتر از ۶۰ هرتز، تا ۱۰۰ هرتز یا حتی ۱۲۰ هرتز) افزایش دهند. در این حالت “افزایش سرعت” (overspeed)، اینورتر نمی‌تواند ولتاژ را بالاتر از ولتاژ منبع تغذیه خود افزایش دهد. با افزایش فرکانس، امپدانس موتور افزایش می‌یابد و باعث کاهش جریان و در نتیجه، کاهش گشتاور موجود می‌شود. رابطه به این صورت است: گشتاور = (فرکانس پایه / فرکانس افزایش‌یافته)². در حالی که گشتاور کاهش می‌یابد، موتور در ناحیه “توان ثابت” کار می‌کند، به این معنی که اسب بخار نسبتاً ثابت باقی می‌ماند. این برای کاربردهایی مانند فن‌ها و پمپ‌های سانتریفیوژ معمول است. این تمایز در عملکرد برای مهندسان جهت اندازه‌گیری و استفاده صحیح از اینورترها بسیار مهم است تا موتور عملکرد مورد نیاز را در سراسر محدوده عملیاتی خود ارائه دهد. همچنین، این شرایط نیاز به استفاده از “موتورهای مناسب برای اینورتر” را برای عملکرد قابل اطمینان در سرعت‌های بالا برجسته می‌کند، زیرا موتورهای عمومی ممکن است تنش‌های افزایش‌یافته بر عایق و بلبرینگ‌ها را تحمل نکنند.

اینورترها فراتر از صرفه‌جویی در انرژی با تغییر سرعت موتور، “کنترل سفارشی”، “کنترل دقیق سرعت و گشتاور موتور” و “اطلاعات تشخیصی دیجیتال” را ارائه می‌دهند. کاربرد آن‌ها در صنایعی مانند مواد شیمیایی و مواد غذایی و آشامیدنی برای تجهیزات اختلاط و همزن، یا در تولید برای ماشین‌های اکستروژن و ابزارآلات ماشین‌کاری، نشان می‌دهد که اینورترها صرفاً دستگاه‌های صرفه‌جویی در انرژی نیستند. آن‌ها جزء لاینفک بهینه‌سازی فرآیندهای صنعتی پیچیده هستند، سطوح بالاتری از اتوماسیون را امکان‌پذیر می‌سازند، کیفیت و یکنواختی محصول را تضمین می‌کنند و داده‌های عملیاتی ارزشمندی را فراهم می‌آورند. این امر اینورترها را به عنوان یک فناوری کلیدی برای افزایش کارایی کلی فرآیند و کنترل کیفیت مطرح می‌کند.

۳.۳. مزایای کلیدی اینورترها

• صرفه‌جویی قابل توجه در انرژی: این اغلب قانع‌کننده‌ترین مزیت است، به ویژه برای کاربردهای با بار متغیر مانند فن‌ها، پمپ‌ها و کمپرسورها. با تنظیم سرعت موتور برای مطابقت با تقاضای واقعی، اینورترها از کارکرد غیرضروری موتورها با سرعت کامل جلوگیری می‌کنند و منجر به کاهش قابل توجه انرژی می‌شوند. صرفه‌جویی می‌تواند تا ۵۰ درصد یا حتی تا ۹۰ درصد در کاربردهای خاص فن و پمپ باشد، که اغلب منجر به دوره بازگشت سرمایه کوتاهی می‌شود، گاهی اوقات در کمتر از ۶ ماه.
• کنترل دقیق سرعت و گشتاور: اینورترها امکان تنظیم دقیق سرعت و گشتاور موتور را فراهم می‌کنند و کنترل بهینه بر فرآیندهای صنعتی را میسر می‌سازند. این برای حفظ کیفیت و یکنواختی محصول در کاربردهایی مانند میکسرها و اکسترودرها حیاتی است.
• کاهش جریان هجومی و تنش مکانیکی: مشابه سافت استارترها، اینورترها یک راه‌اندازی نرم را فراهم می‌کنند و ولتاژ و فرکانس را به تدریج افزایش می‌دهند. این امر جریان‌های هجومی بالا را کاهش داده و تنش مکانیکی بر موتور و تجهیزات متحرک را کاهش می‌دهد و طول عمر آن‌ها را افزایش می‌دهد.
• قابلیت افزایش سرعت (Overspeeding): اینورترها می‌توانند موتورها را با سرعت‌های بالاتر از فرکانس نامی (۶۰ هرتز) خود به حرکت درآورند، که می‌تواند برای برخی کاربردها مفید باشد.
• بهبود ضریب توان: اینورترها می‌توانند ضریب توان موتور را افزایش دهند و به استفاده کارآمدتر از انرژی کمک کنند.
• کنترل فرآیند پیشرفته و انعطاف‌پذیری: آن‌ها گزینه‌های کنترل سفارشی، زمان‌های شتاب‌گیری ثابت در طول عملیات و قابلیت ادغام با سیستم‌های مدیریت ساختمان را ارائه می‌دهند.
• اطلاعات تشخیصی دیجیتال: اینورترها اغلب قابلیت‌های تشخیصی دیجیتال قوی را فراهم می‌کنند که در عیب‌یابی و نگهداری پیش‌بینانه کمک می‌کند.
• ترمز احیاکننده (Regenerative Braking): برخی از اینورترها قابلیت ترمز احیاکننده را ارائه می‌دهند که می‌تواند انرژی را در طول کاهش سرعت به شبکه بازگرداند.

۳.۴. کاربردهای صنعتی متداول

اینورترها به طور گسترده در کاربردهایی استفاده می‌شوند که کنترل پیوسته سرعت، کارایی انرژی بالا و بهینه‌سازی دقیق فرآیند حیاتی هستند. کاربردهای رایج عبارتند از:

• فن‌ها و پمپ‌ها: این‌ها کاندیداهای اصلی برای اینورترها هستند به دلیل نیازهای جریان متغیر و صرفه‌جویی قابل توجه در انرژی قابل دستیابی. این شامل سیستم‌های HVAC، پمپ‌های تقویت‌کننده و فیلتراسیون استخر می‌شود.
• کمپرسورها: برای مطابقت خروجی با تقاضا.
• سیستم‌های نوار نقاله: امکان تغییر سرعت برای فازهای مختلف تولید، افزایش کارایی و کاهش آسیب محصول.
• تجهیزات اختلاط و همزن: ضروری برای حفظ یکنواختی و کیفیت محصول در صنایعی مانند مواد شیمیایی و مواد غذایی و آشامیدنی.
• ابزارآلات ماشین‌کاری (مانند ماشین‌های CNC): امکان کنترل دقیق سرعت اسپیندل و نرخ تغذیه را فراهم می‌کند، دقت ماشین‌کاری را بهبود می‌بخشد و طول عمر ابزار را افزایش می‌دهد.
• ماشین‌های اکستروژن: برای حفظ کیفیت و یکنواختی محصولات اکسترود شده حیاتی است.
• جابجایی مواد و بسته‌بندی: اطمینان از عملکرد نرم و کارآمد با سرعت‌های متغیر.

۳.۵. ملاحظات برای پیاده‌سازی اینورترها

• هزینه اولیه سرمایه: اینورترها هزینه اولیه قابل توجهی بالاتری نسبت به سافت استارترها دارند. آن‌ها می‌توانند دو تا سه برابر گران‌تر از یک سافت استارتر مشابه باشند. اینورترهای بزرگ‌تر نیز فضای نصب بیشتری نیاز دارند. با این حال، این هزینه اولیه بالاتر اغلب با صرفه‌جویی قابل توجه و مداوم در انرژی جبران می‌شود، به ویژه برای کاربردهای با بارهای متغیر. این امر نشان می‌دهد که تصمیم‌گیری باید بر اساس تحلیل هزینه چرخه عمر و بازگشت سرمایه (ROI) باشد تا صرفاً قیمت خرید اولیه.

• سازگاری موتور (موتورهای مناسب برای اینورتر): برای بهینه‌سازی طول عمر و کارایی موتور، استفاده از “موتورهای مناسب برای اینورتر” که به طور خاص برای کار با اینورتر طراحی شده‌اند، بسیار مهم است. موتورهای عمومی ممکن است برای تحمل ولتاژهای ناگهانی یا تنش‌های حرارتی مرتبط با اینورترها، به ویژه در شرایط افزایش سرعت، درجه‌بندی نشده باشند که به طور بالقوه منجر به کاهش طول عمر یا آسیب می‌شود.

• اعوجاج هارمونیک:نصب یا انتخاب نادرست اینورترها می‌تواند منجر به اعوجاج هارمونیک در سیستم الکتریکی شود که بر کیفیت توان تأثیر می‌گذارد و به طور بالقوه بر سایر تجهیزات حساس تأثیر می‌گذارد.

• اتلاف گرما:اینورترها در طول عملیات گرمای اضافی تولید می‌کنند که نیازمند راه‌حل‌های مؤثر مدیریت گرما و تهویه مناسب در محیط نصب آن‌ها است.

• پیچیدگی: اینورترها در مقایسه با سافت استارترها، نیاز به ادغام و برنامه‌نویسی پیچیده‌تری دارند. آن‌ها می‌توانند تعداد زیادی پارامتر قابل تنظیم (۵۰ تا بیش از ۲۰۰) داشته باشند که نیاز به پیکربندی دقیق دارند.

• طول عمر قطعات و نگهداری: در حالی که اینورترها به طور کلی طول عمر طراحی بالایی (۱۵ تا ۲۰ سال) دارند، اما قابلیت اطمینان آن‌ها به شدت به شیوه‌های نگهداری دقیق وابسته است. قطعات کلیدی مانند فن‌های خنک‌کننده و خازن‌های الکترولیتی ممکن است طول عمر کوتاه‌تری (۵ تا ۱۰ سال) داشته باشند و نیاز به توجه خاص در برنامه‌های نگهداری دارند. خرابی این قطعات می‌تواند منجر به گرم شدن بیش از حد و خرابی متعاقب سایر قطعات گران‌تر شود. این امر نشان می‌دهد که نگهداری پیشگیرانه، از جمله بازرسی منظم، تمیز کردن و تعویض به موقع این قطعات مستعد سایش، همراه با حفظ یک محیط عملیاتی تمیز، خنک و خشک، برای دستیابی به حداکثر طول عمر اینورتر و تضمین قابلیت اطمینان سیستم بسیار مهم است.

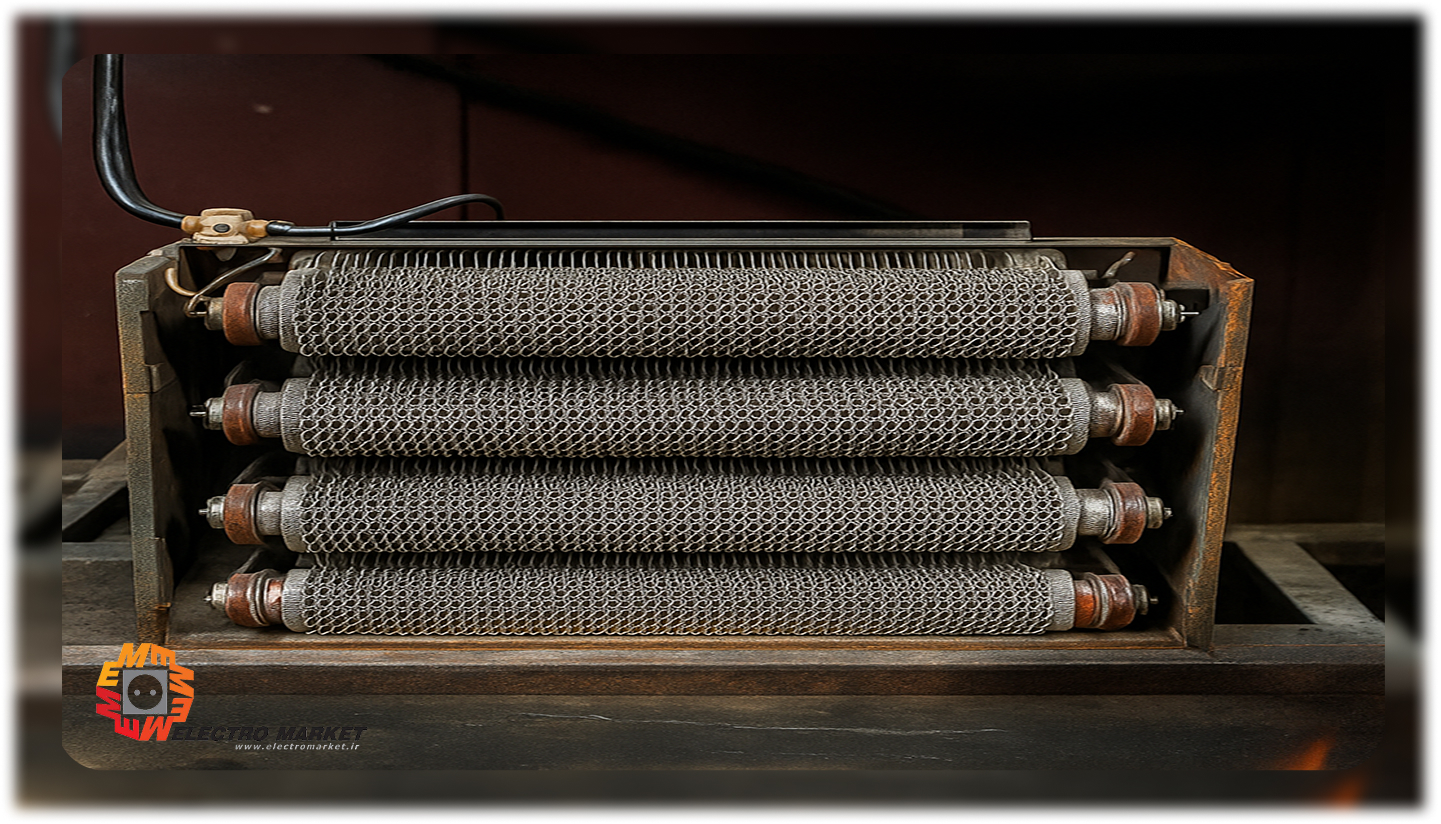

۳.۶. ترمز دینامیکی و مقاومت‌های ترمز

در کاربردهای صنعتی که نیاز به کاهش سرعت سریع موتور یا توقف بار با اینرسی بالا (مانند نوار نقاله‌ها، جرثقیل‌ها یا فن‌های بزرگ) وجود دارد، موتور می‌تواند به عنوان یک ژنراتور عمل کند. این پدیده که “ترمز احیاکننده” نامیده می‌شود، انرژی مکانیکی را به انرژی الکتریکی تبدیل کرده و آن را به گذرگاه DC اینورتر بازمی‌گرداند. اگر این انرژی اضافی مدیریت نشود، ولتاژ گذرگاه DC می‌تواند به سرعت افزایش یابد و منجر به خطای اضافه ولتاژ در اینورتر یا حتی آسیب به آن شود.

برای جلوگیری از این امر، از مقاومت‌های ترمز دینامیکی استفاده می‌شود. این مقاومت‌ها به گذرگاه DC اینورتر متصل می‌شوند و وظیفه اصلی آن‌ها اتلاف ایمن انرژی احیاکننده به صورت گرما است. هنگامی که ولتاژ گذرگاه DC از یک آستانه از پیش تعریف شده فراتر می‌رود، یک “واحد ترمز” یا “مدار چاپر” در داخل اینورتر فعال می‌شود و جریان را از طریق مقاومت ترمز هدایت می‌کند تا ولتاژ را به سطح ایمن کاهش دهد.

انتخاب صحیح مقاومت ترمز شامل تعیین مقدار اهمی (مقاومت) و توان (وات) مورد نیاز است. مقدار اهمی، نرخ ترمز را تعیین می‌کند و باید در محدوده مشخص شده توسط سازنده اینورتر باشد تا از جریان بیش از حد و آسیب جلوگیری شود. توان نامی نیز برای جلوگیری از گرم شدن بیش از حد مقاومت در طول چرخه کاری ترمز حیاتی است.

در حالی که ترمز دینامیکی انرژی را به صورت گرما تلف می‌کند، برخی اینورترهای پیشرفته‌تر (معروف به اینورترهای چهار ربعی یا با جلوبندی فعال) می‌توانند انرژی احیاکننده را به شبکه برق بازگردانند. با این حال، مقاومت‌های ترمز دینامیکی یک راه‌حل ساده و مقرون به صرفه برای اکثر کاربردهایی هستند که نیاز به توقف کنترل‌شده دارند.

🧮 محاسبه سریع و دقیق مقاومت ترمز در درایوها

در دنیای پرشتاب پروژه‌های صنعتی و کار با درایوها، انتخاب مقاومت ترمز مناسب یک گام حیاتی در طراحی سیستم شماست. با ابزار محاسبه آنلاین ما، دیگر نیازی به حدس و گمان نیست! به سادگی مشخصات سیستم خود را وارد کنید تا مقاومت و توان ایده‌آل را به دست آورید. فراموش نکنید، بهترین و باکیفیت‌ترین مقاومت‌های ترمز را می‌توانید در الکترومارکت پیدا کنید.

📌 برای استفاده از ماشین حساب، به لینک زیر مراجعه کنید:
محاسبه مقاومت و توان مقاومت ترمز در درایو

۴. مقایسه مستقیم: سافت استارترها در مقابل اینورترها

این بخش یک مقایسه جانبی از دو فناوری را در پارامترهای حیاتی ارائه می‌دهد و قابلیت‌های متمایز و پیامدهای اقتصادی آن‌ها را برجسته می‌سازد.

۴.۱. تفاوت‌های عملیاتی

۴.۲. ملاحظات اقتصادی

۴.۳. نصب و پیچیدگی

• سافت استارتر: به دلیل منطق کنترل ساده‌تر، معمولاً نصب و کار با آن آسان‌تر است.
• اینورتر: به دلیل طیف گسترده‌ای از پارامترها (۵۰ تا بیش از ۲۰۰) و قابلیت‌های کنترل پیشرفته، نیاز به ادغام و برنامه‌نویسی پیچیده‌تری دارد.
• قابلیت تعویض: اگر نیازهای کاربرد تغییر کند، یک اینورتر می‌تواند به راحتی جایگزین یک سافت استارتر شود و بالعکس، که انعطاف‌پذیری برای ارتقاء یا کاهش سطح در آینده را فراهم می‌کند.

۵. انتخاب راه حل مناسب: چارچوب تصمیم‌گیری

انتخاب بهینه بین سافت استارتر و اینورتر به شدت به کاربرد خاص، الزامات سیستم و اهداف اقتصادی بلندمدت بستگی دارد. هیچ راه‌حل “بهتری” به صورت مطلق وجود ندارد؛ بلکه مسئله انتخاب مناسب‌ترین فناوری برای وظیفه مورد نظر است.

چه زمانی یک سافت استارتر را انتخاب کنیم:

• کاربردهای با سرعت ثابت: ایده‌آل برای موتورهایی که قرار است در طول عملیات با یک سرعت ثابت و یکنواخت کار کنند.
• نیاز اصلی به راه‌اندازی/توقف کنترل‌شده: زمانی که نگرانی اصلی، کاهش جریان‌های هجومی بالا، کاهش شوک مکانیکی و افزایش طول عمر موتور در طول چرخه‌های راه‌اندازی و توقف است.
• محدودیت‌های بودجه: یک انتخاب اقتصادی‌تر برای کاربردهایی که کنترل پیوسته سرعت مورد نیاز نیست، و مزایای قابل توجهی را با هزینه اولیه سرمایه کمتر ارائه می‌دهد.
• جلوگیری از مشکلات مکانیکی خاص: بسیار مؤثر در کاربردهایی که مستعد مشکلاتی مانند چکش آب در سیستم‌های پمپ یا حرکات ناگهانی در نوار نقاله‌ها هستند، جایی که شتاب‌گیری و کاهش سرعت نرم حیاتی است.
• موتورهایی که همیشه با سرعت کامل کار می‌کنند: اگر پروفایل عملیاتی موتور نشان می‌دهد که به طور مداوم با سرعت کامل کار خواهد کرد، یک سافت استارتر حفاظت راه‌اندازی لازم را بدون هزینه و پیچیدگی اضافی کنترل پیوسته سرعت فراهم می‌کند.

چه زمانی یک اینورتر (VFD) را انتخاب کنیم:

• نیاز به کنترل کامل سرعت: ضروری برای کاربردهایی که تنظیم دقیق و پیوسته سرعت موتور برای برآورده کردن نیازهای متغیر فرآیند ضروری است.
• اهداف صرفه‌جویی قابل توجه در انرژی: راه‌حل ترجیحی برای کاربردهایی با بار متغیر (مثلاً فن‌ها، پمپ‌ها، کمپرسورها) که در آن تنظیم سرعت موتور بر اساس تقاضا می‌تواند منجر به کاهش قابل توجه و مداوم هزینه‌های انرژی شود.
• بهینه‌سازی پیشرفته فرآیند: زمانی که کنترل سفارشی، شتاب‌گیری/کاهش سرعت ثابت در طول چرخه کاری، یا مدیریت دقیق گشتاور برای بهینه‌سازی کیفیت محصول، یکنواختی یا توان عملیاتی سیستم مورد نیاز است.
• نیاز به افزایش سرعت (Overspeeding): اگر کاربرد گاهی یا به طور منظم نیاز به کارکرد موتور بالاتر از سرعت نامی آن دارد.
• اولویت‌بندی بازگشت سرمایه بلندمدت: با وجود سرمایه‌گذاری اولیه بالاتر، صرفه‌جویی قابل توجه در عملیات و افزایش طول عمر تجهیزات اغلب منجر به بازگشت سرمایه قانع‌کننده‌ای در طول عمر سیستم می‌شود.
• نیاز به تشخیص دیجیتال: اینورترها اطلاعات تشخیصی قوی‌تری را ارائه می‌دهند که می‌تواند در نگهداری پیش‌بینانه و عیب‌یابی کمک کند.

انعطاف‌پذیری برای نیازهای آینده: مهم است که توجه داشته باشیم اگر یک کاربرد موجود با سافت استارتر بعداً به کنترل سرعت نیاز پیدا کند، یک اینورتر می‌تواند به راحتی جایگزین آن شود. برعکس، اگر کنترل پیوسته سرعت دیگر مورد نیاز نباشد، یک سافت استارتر می‌تواند جایگزین اینورتر شود. این انعطاف‌پذیری ذاتی امکان انطباق سیستم را با تکامل الزامات عملیاتی فراهم می‌کند. این قابلیت برای ارتقاء یا کاهش سطح بین این فناوری‌ها، درجه‌ای از “آینده‌نگری” را برای سرمایه‌گذاری‌های صنعتی فراهم می‌کند و خطر منسوخ شدن را کاهش می‌دهد و امکان پاسخ‌های انعطاف‌پذیر به تقاضاهای متغیر بازار یا تولید را می‌دهد.

۶. نتیجه‌گیری و توصیه‌ها

در نتیجه، هم سافت استارترها و هم اینورترها (VFD) ابزارهای ضروری در کنترل موتورهای صنعتی مدرن هستند که هر کدام مزایای متمایزی را متناسب با نیازهای کاربرد خاص ارائه می‌دهند. مزیت اساسی مشترک آن‌ها در کاهش اثرات مخرب جریان‌های هجومی بالا و تنش مکانیکی در هنگام راه‌اندازی موتور نهفته است که بدین ترتیب طول عمر تجهیزات را افزایش داده و قابلیت اطمینان سیستم را بهبود می‌بخشد.

سافت استارترها در کاربردهای با سرعت ثابت که هدف اصلی، دستیابی به یک راه‌اندازی و توقف نرم و کنترل‌شده است، برتری دارند. آن‌ها یک راه‌حل مقرون به صرفه برای محافظت از موتورها و سیستم‌های مکانیکی در برابر شوک‌های ناگهانی، کاهش افت ولتاژ و کمک به صرفه‌جویی در انرژی در طول فاز شتاب‌گیری کوتاه هستند. سادگی، سهولت نصب و ویژگی‌های حفاظتی قوی آن‌ها، آن‌ها را به انتخابی ایده‌آل برای پمپ‌ها، فن‌ها و نوار نقاله‌هایی که با سرعت ثابت کار می‌کنند، تبدیل می‌کند.

اینورترها (VFD)، از سوی دیگر، یک راه‌حل پیشرفته‌تر و همه‌کاره‌تر را ارائه می‌دهند. در حالی که هزینه اولیه سرمایه بالاتر و پیچیدگی بیشتری دارند، اینورترها کنترل پیوسته سرعت و گشتاور بی‌نظیری را در طول کل چرخه عملیاتی موتور فراهم می‌کنند. این قابلیت منجر به صرفه‌جویی قابل توجه و مداوم در انرژی برای کاربردهای با بار متغیر شده و امکان بهینه‌سازی دقیق فرآیند را فراهم می‌کند، که کیفیت و یکنواختی محصول را افزایش می‌دهد. اینورترها انتخاب ارجح برای کاربردهایی هستند که نیاز به تنظیم دینامیکی سرعت، تشخیص پیشرفته یا قابلیت کارکرد موتورها فراتر از سرعت نامی خود دارند.

توصیه‌ها:

• برای کاربردهایی که فقط به راه‌اندازی و توقف کنترل‌شده برای موتورهای با سرعت ثابت نیاز دارند و بودجه یک ملاحظه اصلی است، سافت استارتر عملی‌ترین و اقتصادی‌ترین راه‌حل را ارائه می‌دهد.
• برای کاربردهایی که تغییر سرعت پیوسته برای کنترل فرآیند حیاتی است، جایی که صرفه‌جویی قابل توجه در انرژی بلندمدت یک هدف کلیدی است، یا جایی که مدیریت گشتاور پیشرفته و قابلیت‌های تشخیصی مورد نیاز است، اینورتر یک سرمایه‌گذاری استراتژیک است که عملکرد برتر و بازگشت سرمایه قوی را در طول عمر تجهیزات ارائه می‌دهد.
• یک ارزیابی جامع از کاربرد، با در نظر گرفتن نوع بار خاص، انعطاف‌پذیری عملیاتی مورد نیاز، پیامدهای هزینه انرژی، بودجه اولیه و اهداف استراتژیک بلندمدت، برای انتخاب مناسب‌ترین فناوری کنترل موتور ضروری است. هر دو فناوری به طور قابل توجهی به افزایش طول عمر موتور و بهبود قابلیت اطمینان کلی سیستم کمک می‌کنند و آن‌ها را به اجزای ضروری در هر سیستم الکتریکی صنعتی با طراحی خوب تبدیل می‌کنند. این رویکرد جامع تصمیم‌گیری، که الزامات فنی، تحلیل اقتصادی جامع (شامل TCO و ROI) و اهداف عملیاتی استراتژیک را یکپارچه می‌کند، تضمین می‌کند که مناسب‌ترین و سودمندترین راه‌حل کنترل موتور برای هر کاربرد صنعتی انتخاب شود.
