۵ نقطه کلیدی برای درک عملکرد درایوهای موتور: راهنمای جامع تست درایوهای فرکانسی

ارائه شده توسط الکترومارکت

۰ ۲۴۸ خواندن این مطلب ۹ دقیقه زمان میبرد

مقدمه: چرا تست درایوهای فرکانسی حیاتی است؟

درایوهای موتور، که به نام‌های درایوهای فرکانس متغیر (VFD)، درایوهای سرعت متغیر (VSD)، یا درایوهای سرعت قابل تنظیم (ASD) نیز شناخته می‌شوند، نقشی حیاتی در صنعت مدرن ایفا می‌کنند. این فناوری با تبدیل ولتاژ ثابت ورودی به ولتاژ متغیر، امکان کنترل دقیق گشتاور و سرعت موتورها را فراهم می‌آورد. این کنترل پیشرفته، نه تنها صرفه‌جویی قابل توجهی در مصرف انرژی به همراه دارد، بلکه عملکرد تولید را بهبود بخشیده و عمر مفید موتورها و تجهیزات مکانیکی متصل به آن‌ها را افزایش می‌دهد.

طبق گزارش وزارت انرژی ایالات متحده (DOE)، سیستم‌های موتور ستون فقرات عملیات تقریباً هر کارخانه‌ای هستند و ۶۰ تا ۷۰ درصد کل برق مصرفی را به خود اختصاص می‌دهند. DOE همچنین درایوهای فرکانس متغیر را منبعی برای کاهش چشمگیر هزینه‌ها در کارخانه‌ها معرفی می‌کند. با توجه به این اهمیت، تست درایوهای فرکانسی و نگهداری منظم آن‌ها برای اطمینان از زمان کارکرد بی‌وقفه (uptime) این سیستم‌ها، یک اولویت محسوب می‌شود.

چالش‌های تست درایوهای موتور

تست و عیب‌یابی درایوهای موتور اغلب توسط متخصصان و با استفاده از ابزارهای مختلفی مانند اسیلوسکوپ‌ها، مولتی‌مترهای دیجیتال یا سایر ابزارهای تست انجام می‌شود. این فرآیند می‌تواند شامل آزمون و خطا و روش قدیمی “حذف گزینه” باشد. به دلیل پیچیدگی سیستم‌های موتور، تست درایوهای فرکانسی معمولاً به صورت سالانه انجام می‌شود، مگر اینکه سیستم دچار مشکل شود.

تعیین نقطه شروع برای تست می‌تواند چالش‌برانگیز باشد، به خصوص زمانی که سابقه کاری ناقص یا نامشخصی از تجهیزات وجود دارد. این شامل مستندات مربوط به تست‌ها و اندازه‌گیری‌های قبلی، کارهای انجام شده یا وضعیت نهایی قطعات پس از تعمیرات است. خوشبختانه، پیشرفت در فناوری تست، برخی از این چالش‌ها را برطرف کرده است. ابزارهای جدیدتر، مانند آنالیزورهای درایو موتور Fluke، برای کارآمدتر و دقیق‌تر کردن تست درایوهای فرکانسی طراحی شده‌اند و قابلیت مستندسازی فرآیند در هر مرحله را دارند. این گزارش‌ها می‌توانند ذخیره و با تست‌های بعدی مقایسه شوند تا تصویر بزرگ‌تری از سابقه نگهداری درایو موتور به دست آید.

روشی آسان‌تر برای عیب‌یابی VFD‌ها: ابزارهای نوین در تست درایوهای فرکانسی

آنالیزورهای پیشرفته درایو موتور، با ترکیب قابلیت‌های یک مولتی‌متر، اسیلوسکوپ دستی و رکوردر با راهنمایی‌های یک دستورالعمل ماهرانه، از راهنماهای روی صفحه نمایش، نمودارهای تنظیم واضح و دستورالعمل‌های گام به گام که توسط کارشناسان درایو موتور نوشته شده‌اند، شما را در تست درایوهای فرکانسی ضروری هدایت می‌کنند. این روش جدید، پیچیدگی تست را کاهش داده و ساده‌سازی می‌کند و به متخصصان باتجربه اجازه می‌دهد تا به سرعت و با اطمینان عمل کنند. همچنین، راهی سریع‌تر برای تکنسین‌های کم‌تجربه‌تر فراهم می‌آورد تا تحلیل درایو موتور را آغاز کنند.

یافتن ریشه خرابی یک سیستم درایو موتور یا انجام یک بررسی روتین پیشگیرانه، بهتر است با مجموعه‌ای از تست‌ها و اندازه‌گیری‌های استاندارد در نقاط کلیدی سیستم انجام شود. آغاز با ورودی برق، تست‌های کلیدی با تکنیک‌های اندازه‌گیری و معیارهای ارزیابی مختلف در سراسر سیستم، و پایان در خروجی.

۵ تست ضروری برای عیب‌یابی درایوهای موتور

(توجه داشته باشید که آنالیزورهای درایو موتور Fluke شما را در انجام این تست‌ها راهنمایی می‌کنند و بسیاری از محاسبات لازم را به صورت خودکار انجام می‌دهند تا از نتایج مطمئن باشید. علاوه بر این، می‌توانید داده‌ها را در تقریباً هر نقطه تستی در قالب یک گزارش ذخیره کنید تا مستندات لازم را برای بارگذاری در سیستم مدیریت نگهداری کامپیوتری (CMMS) یا اشتراک‌گذاری با همکاران یا کارشناسان مشاور الکترومارکت داشته باشید.)

⚠️ نکته ایمنی: همیشه قبل از شروع تست درایوهای فرکانسی، اطلاعات ایمنی محصول را مطالعه کنید. هرگز تنها کار نکنید و از قوانین ایمنی محلی و ملی پیروی کنید. از تجهیزات حفاظت فردی (دستکش لاستیکی تأیید شده، محافظ صورت و لباس مقاوم در برابر شعله) برای جلوگیری از شوک الکتریکی و آسیب ناشی از قوس الکتریکی در نقاطی که هادی‌های برق‌دار در معرض دید هستند، استفاده کنید.

۱. ورودی درایو (Drive Input)

تجزیه و تحلیل برق ورودی به درایو موتور، یک گام عالی برای تعیین اینکه آیا مدار تغذیه به درایو دارای اعوجاج، اختلال یا نویزی است که ممکن است بر اتصال زمین (Ground) تأثیر بگذارد، محسوب می‌شود.

تست‌ها:

ولتاژ ورودی: ولتاژ نامی درایو را با ولتاژ واقعی تامین‌شده مقایسه کنید تا به سرعت ببینید آیا مقادیر در محدوده قابل قبول هستند یا خیر. بیش از ۱۰% اختلاف می‌تواند نشان‌دهنده مشکل در ولتاژ ورودی باشد.
نوشته های مشابه
جریان ورودی: بررسی کنید که آیا جریان ورودی در حد حداکثر نامی است و هادی‌ها به اندازه کافی انتخاب شده‌اند.
فرکانس: فرکانس اندازه‌گیری شده را با فرکانس مشخص‌شده مقایسه کنید. بیش از ۰.۵ هرتز اختلاف می‌تواند مشکل‌ساز باشد.
اعوجاج هارمونیک (THD): بررسی کنید که آیا اعوجاج هارمونیک در سطح قابل قبولی قرار دارد. شکل موج را به صورت بصری بررسی کنید، یا صفحه طیف هارمونیک را که هم اعوجاج هارمونیک کل (THD) و هم هارمونیک‌های جداگانه را نشان می‌دهد، مشاهده کنید. به عنوان مثال، شکل موج‌های تخت می‌توانند نشان‌دهنده یک بار غیرخطی متصل به همان مدار تغذیه باشند. اگر THD بالای ۶% باشد، یک مشکل بالقوه وجود دارد.
عدم تعادل ولتاژ: عدم تعادل ولتاژ در ترمینال‌های ورودی را بررسی کنید تا مطمئن شوید عدم تعادل فاز خیلی زیاد نیست (کمتر از ۶ تا ۸ درصد) و ترتیب فازها صحیح است. عدم تعادل ولتاژ بالا می‌تواند نشان‌دهنده خرابی فاز باشد. قرائت بالای ۲% می‌تواند منجر به افت ولتاژ (Voltage Notching) شده و باعث قطع درایو یا اختلال در سایر تجهیزات شود.
عدم تعادل جریان: عدم تعادل جریان را تست کنید. عدم تعادل بیش از حد ممکن است نشان‌دهنده مشکل در یکسوساز درایو باشد. عدم تعادل جریان بالای ۶% می‌تواند به مشکلی در اینورتر درایو موتور اشاره کند و مشکل‌ساز باشد.

۲. باس DC (DC Bus)

تبدیل AC به DC در داخل درایو حیاتی است. داشتن ولتاژ صحیح و صاف‌سازی کافی با ریپل (Ripple) کم برای بهترین عملکرد درایو ضروری است. ولتاژ ریپل بالا ممکن است نشان‌دهنده خرابی خازن‌ها یا اندازه نادرست موتور متصل باشد. از قابلیت ضبط آنالیزور درایو موتور Fluke MDA-500 Series می‌توان برای بررسی پویای عملکرد باس DC در حالت عملیاتی در حین اعمال بار استفاده کرد. متناوباً، می‌توان از ابزار تست Fluke ScopeMeter® یا یک مولتی‌متر پیشرفته برای این تست استفاده کرد.

تست‌ها:

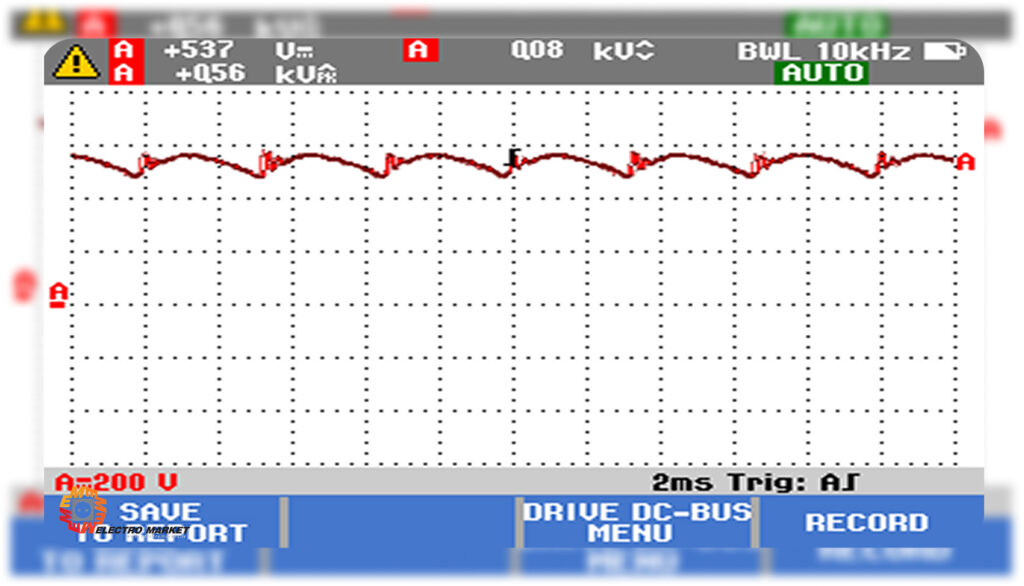

ریپل در باس DC: بررسی کنید که آیا ولتاژ باس DC متناسب با پیک ولتاژ خط ورودی است. به جز یکسوسازهای کنترل‌شده، ولتاژ باید حدود ۱.۳۱ تا ۱.۴۱ برابر ولتاژ RMS خط باشد. ولتاژ DC پایین می‌تواند باعث قطع درایو شود، که می‌تواند ناشی از ولتاژ پایین برق ورودی یا اعوجاج ولتاژ ورودی مانند تخت شدن قله موج باشد.
اعوجاج یا خطا در پیک ولتاژ: هرگونه اعوجاج یا خطا در دامنه پیک ولتاژ خط را بررسی کنید. این می‌تواند باعث خطای اضافه یا کم‌ولتاژ شود. ولتاژ DC +/- ۱۰% از ولتاژ نامی می‌تواند نشان‌دهنده مشکل باشد.
پیک‌های ریپل AC: بررسی کنید که آیا پیک‌های ریپل AC دارای سطح تکرار متفاوتی هستند. پس از تبدیل AC به DC، یک جزء ریپل AC جزئی روی باس DC باقی می‌ماند. ولتاژهای ریپل بالای ۴۰ ولت می‌تواند ناشی از خازن‌های خراب یا رتبه درایو خیلی کوچک برای موتور یا بار متصل باشد.

۳. خروجی درایو (Drive Output)

تست درایوهای فرکانسی در قسمت خروجی، برای عملکرد صحیح موتور حیاتی است و می‌تواند سرنخ‌هایی از مشکلات در مدارهای درایو ارائه دهد.

تست‌ها:

ولتاژ و جریان خروجی: بررسی کنید که آیا ولتاژ و جریان در محدوده‌های مجاز هستند. جریان خروجی بالا ممکن است باعث داغ شدن موتور و کاهش عمر عایق استاتور شود.
نسبت ولتاژ/فرکانس (V/Hz): بررسی کنید که این نسبت در حد مشخص شده موتور باشد. نسبت بالا ممکن است باعث داغ شدن بیش از حد موتور شود؛ نسبت پایین باعث از دست دادن گشتاور موتور می‌شود.
- فرکانس پایدار و ولتاژ ناپایدار: می‌تواند به مشکل باس DC اشاره کند.
- فرکانس ناپایدار و ولتاژ پایدار: می‌تواند نشان‌دهنده مشکلات سوئیچینگ (IGBT) باشد.
- فرکانس و ولتاژ ناپایدار: نشان‌دهنده مشکلات بالقوه در مدارهای کنترل سرعت است.

نکته مهم:

پایش مداوم خروجی درایو نه تنها به شناسایی مشکلات فعلی کمک می‌کند، بلکه می‌تواند الگوهای خرابی احتمالی را پیش‌بینی کرده و امکان تعمیرات پیشگیرانه را فراهم آورد. این امر به ویژه در صنایعی که توقف خط تولید هزینه‌های سنگینی دارد، از اهمیت بالایی برخوردار است.

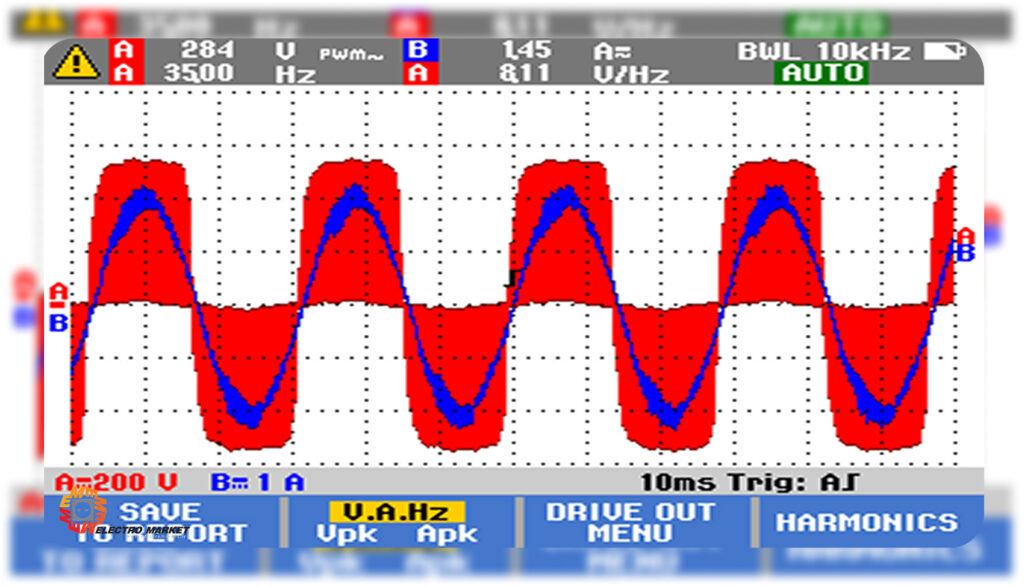

مدولاسیون ولتاژ: خروجی درایو را با تمرکز بر نسبت ولتاژ به فرکانس (V/F) و مدولاسیون ولتاژ بررسی کنید. زمانی که اندازه‌گیری‌های نسبت V/F بالا باشد، موتور ممکن است بیش از حد گرم شود. با نسبت‌های V/F پایین، موتور متصل ممکن است نتواند گشتاور مورد نیاز را در بار برای اجرای صحیح فرآیند فراهم کند.

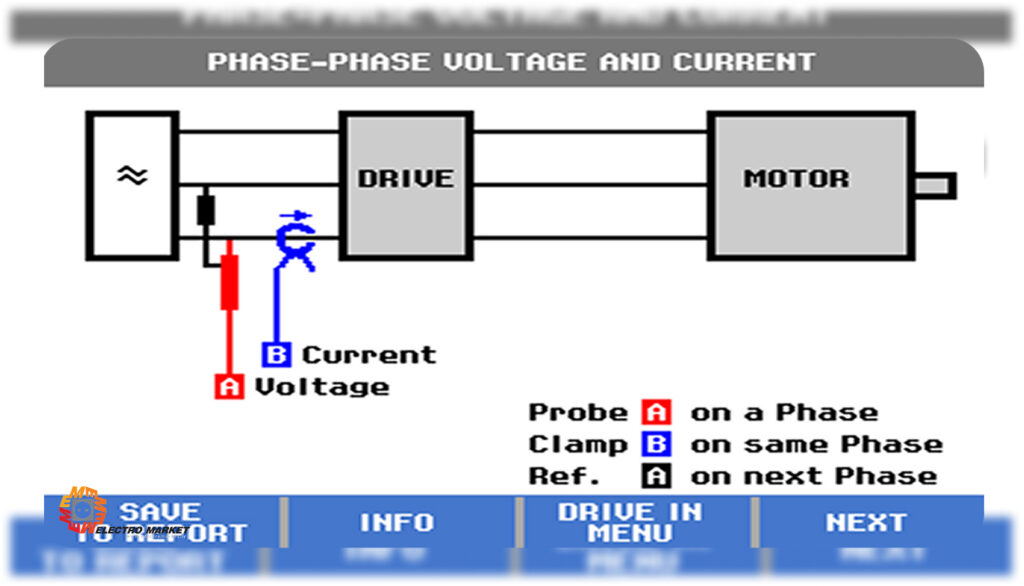

پیک‌های ولتاژ: برای مدولاسیون ولتاژ از اندازه‌گیری‌های فاز به فاز استفاده کنید. پیک‌های ولتاژ بالا می‌توانند به عایق سیم‌پیچ موتور آسیب رسانده و باعث قطع درایو شوند. پیک‌های ولتاژ بالاتر از ۵۰% ولتاژ نامی مشکل‌ساز هستند.
شیب ضربه‌های سوئیچینگ (dV/dt): شیب ضربه‌های سوئیچینگ نشان داده شده توسط درایو را بررسی کنید. زمان صعود یا شیب ضربه‌ها توسط قرائت dV/dt (نرخ تغییر ولتاژ در طول زمان) نشان داده می‌شود و باید با عایق مشخص شده موتور مقایسه شود.
فرکانس سوئیچینگ (فاز به DC): فرکانس سوئیچینگ را با اندازه‌گیری فاز به DC تست کنید. تشخیص دهید که آیا مشکل بالقوه‌ای در سوئیچینگ الکترونیکی یا اتصال زمین وجود دارد که ممکن است با نوسان سیگنال به سمت بالا و پایین نشان داده شود.

نکته مهم:

تنظیمات دقیق پارامترهای خروجی درایو (مانند Ramp Time، Carrier Frequency و Slip Compensation) تأثیر مستقیمی بر عمر موتور، بازدهی انرژی و عملکرد کلی سیستم دارد. خطا در این تنظیمات می‌تواند منجر به گرمای بیش از حد موتور، لرزش، نویز و در نهایت خرابی‌های زودرس شود. بنابراین، تست و تنظیم صحیح این پارامترها بخش جدایی‌ناپذیری از نگهداری بهینه است.

عدم تعادل ولتاژ: عدم تعادل ولتاژ را اندازه‌گیری کنید، ترجیحاً در بار کامل. عدم تعادل نباید بیش از ۲% باشد. عدم تعادل ولتاژ باعث عدم تعادل جریان می‌شود که می‌تواند منجر به گرمای بیش از حد در سیم‌پیچ موتور شود. علل عدم تعادل می‌تواند شامل مدارهای درایو معیوب باشد. اگر یک فاز خرابی نشان دهد، به آن “تک‌فازی” می‌گویند که می‌تواند باعث داغ شدن موتور، عدم راه‌اندازی پس از توقف، از دست دادن قابل توجه کارایی و آسیب احتمالی به موتور و بار متصل شود.
عدم تعادل جریان: عدم تعادل جریان را اندازه‌گیری کنید که نباید برای موتورهای سه فاز از ۱۰% تجاوز کند. عدم تعادل زیاد در حالی که ولتاژ پایین است می‌تواند به سیم‌پیچ‌های موتور اتصال کوتاه شده یا فازهای اتصال کوتاه شده به زمین اشاره کند. عدم تعادل زیاد همچنین می‌تواند باعث قطع درایو، دمای بالای موتور و سوختن سیم‌پیچ‌ها شود.

۴. ورودی موتور (Motor Input)

ولتاژ تامین‌شده در ترمینال‌های ورودی موتور کلیدی است و انتخاب کابل از درایو به موتور حیاتی است. انتخاب نادرست کابل می‌تواند منجر به آسیب هم به درایو و هم به موتور به دلیل پیک‌های ولتاژ بازتابی بیش از حد شود. این تست‌ها عمدتاً با تست‌های خروجی درایو در بالا یکسان هستند.

تست‌ها:

جریان ورودی موتور: بررسی کنید که جریان موجود در ترمینال‌ها در حد نامی موتور باشد. شرایط جریان بیش از حد می‌تواند باعث داغ شدن موتور و کاهش عمر عایق استاتور شود که می‌تواند منجر به خرابی زودرس موتور شود.
مدولاسیون ولتاژ: مدولاسیون ولتاژ به شناسایی پیک‌های ولتاژ بالا به زمین کمک می‌کند که می‌تواند به عایق موتور آسیب برساند.
عدم تعادل ولتاژ: عدم تعادل ولتاژ می‌تواند به طور جدی بر عمر موتور تأثیر بگذارد و ممکن است نشان‌دهنده یک اینورتر معیوب باشد. این می‌تواند منجر به افت ولتاژ (Voltage Notching) و باعث قطع حفاظت خطای اضافه بار شود.
عدم تعادل جریان: عدم تعادل جریان می‌تواند به عدم تعادل ولتاژ یا مشکلات یکسوساز درایو اشاره کند.

۵. ولتاژ شفت موتور (Motor Shaft Voltage)

پالس‌های ولتاژ از درایو موتور می‌توانند از استاتور موتور به روتور آن منتقل شوند و باعث ظاهر شدن ولتاژ روی شفت روتور شوند. هنگامی که این ولتاژ شفت روتور از ظرفیت عایق‌بندی گریس بلبرینگ فراتر رود، جریان‌های تخلیه الکتریکی (جرقه) می‌توانند رخ دهند، که باعث خوردگی و شیاردار شدن حلقه بلبرینگ موتور می‌شوند. این آسیب می‌تواند باعث خرابی زودرس موتور شود.

تست:

اندازه‌گیری ولتاژ شفت: ولتاژ بین شاسی موتور و شفت درایو را اندازه‌گیری کنید. به عنوان مثال، MDA-550 یک پروب برس فیبر کربنی برای این منظور ارائه می‌دهد. این تست می‌تواند به راحتی وجود جریان‌های مخرب تخلیه الکتریکی را تشخیص دهد، در حالی که دامنه پالس و تعداد رویدادها شما را قادر می‌سازد قبل از وقوع خرابی اقدام کنید.

نتیجه‌گیری

تست درایوهای فرکانسی به صورت منظم و سیستماتیک، نه تنها برای عیب‌یابی موثر ضروری است، بلکه ابزاری قدرتمند برای نگهداری پیشگیرانه و افزایش طول عمر تجهیزات محسوب می‌شود. با شناخت این پنج نقطه کلیدی و استفاده از ابزارهای مناسب، می‌توانید از عملکرد بهینه سیستم‌های موتور خود اطمینان حاصل کرده و از هزینه‌های بالای تعمیر و توقف‌های ناخواسته جلوگیری کنید.
