راهنمای جامع سری EMDBU600: فناوری ترمز مقاومتی برای موتورهای صنعتی
ارائه شده توسط الکترومارکت
مقدمه‌ای بر واحد ترمز مقاومتی
واحد ترمز مقاومتی، که اغلب به عنوان واحد ترمز دینامیکی یا واحد مصرف انرژی نیز شناخته می‌شود، یکی از اجزای کلیدی در سیستم‌های کنترل موتورهای الکتریکی است. این دستگاه برای مدیریت انرژی بازگشتی تولیدشده در هنگام کاهش سرعت یا توقف ناگهانی موتور طراحی شده و از آسیب به اینورترها (VFD یا Variable Frequency Drives) در اثر اضافه‌ولتاژ جلوگیری می‌کند. در سیستم‌های صنعتی که موتورها با بارهای سنگین یا اینرسی بالا کار می‌کنند، انرژی بازگشتی می‌تواند باعث افزایش ولتاژ در باس DC اینورتر شود و عملکرد سیستم را مختل کند. واحد ترمز مقاومتی این انرژی اضافی را از طریق مقاومت‌های ترمز به گرما تبدیل کرده و آن را دفع می‌کند، که این فرآیند به عنوان ترمز دینامیکی شناخته می‌شود.
در این مقاله جامع، به بررسی واحد ترمز مقاومتی سری EMDBU600 می‌پردازیم که یکی از محصولات پیشرفته و قابل اعتماد در این حوزه است. این سری با تمرکز بر ایمنی، کارایی و سازگاری با اینورترهای مختلف، برای کاربردهای صنعتی متنوع طراحی شده است. ما به صورت آموزشی به نکات ایمنی، مشخصات فنی، راهنمای انتخاب، نصب، کاربردها و عیب‌یابی می‌پردازیم تا کاربران سایت الکترومارکت بتوانند اطلاعات کاملی برای انتخاب و استفاده از این محصول به دست آورند. این راهنما بر اساس اصول مهندسی و تجربیات صنعتی تهیه شده تا به شما کمک کند تا سیستم‌های موتور خود را بهینه‌سازی کنید و از هزینه‌های غیرضروری جلوگیری نمایید.
اهمیت واحد ترمز مقاومتی در سیستم‌های مدرن
در دنیای امروز، جایی که کارایی انرژی و ایمنی اولویت‌های اصلی صنایع هستند، واحد ترمز مقاومتی نقش حیاتی ایفا می‌کند. بر خلاف سیستم‌های ترمز مکانیکی سنتی که انرژی را به صورت گرما از طریق اصطکاک هدر می‌دهند، واحد ترمز مقاومتی انرژی الکتریکی بازگشتی را به طور کنترل‌شده مصرف می‌کند. این نه تنها عمر مفید موتور و اینورتر را افزایش می‌دهد، بلکه به کاهش مصرف انرژی کلی سیستم کمک می‌کند. سری EMDBU600 با قابلیت‌های پیشرفته خود، مانند تحمل جریان‌های بالا و سازگاری با ولتاژهای مختلف، گزینه‌ای ایده‌آل برای صنایع سنگین است. این سری می‌تواند در شرایطی که regenerative braking (بازگشت انرژی به شبکه) ممکن نیست، به عنوان یک راه‌حل اقتصادی عمل کند.
نکات ایمنی و هشدارها برای استفاده از سری EMDBU600
ایمنی همیشه اولویت اول در کار با تجهیزات الکتریکی است. سری EMDBU600 با طراحی ایمن خود، اما همچنان نیازمند رعایت دقیق دستورالعمل‌ها است تا از حوادث جلوگیری شود.
1. خطرات کلی
- عملیات غیرمجاز: انجام عملیاتی فراتر از الزامات مشخص‌شده می‌تواند منجر به آسیب جدی، جراحات یا حتی مرگ شود. همیشه دستورالعمل‌های سازنده را رعایت کنید.
- خطرات جزئی: عملیات نادرست ممکن است باعث آسیب‌های متوسط، جراحات جزئی یا خسارت به تجهیزات شود، که می‌تواند هزینه‌های تعمیراتی بالایی به همراه داشته باشد.
کاربران باید این بخش را به دقت مطالعه کرده و هنگام نصب، راه‌اندازی و تعمیر، تمامی اقدامات احتیاطی را رعایت کنند.
پیش از روشن کردن
- از سالم بودن واحد ترمز اطمینان حاصل کنید. استفاده از دستگاه آسیب‌دیده یا ناقص می‌تواند خطرناک باشد و منجر به خرابی سیستم شود.
- از اینورتر باکیفیت و سازگار استفاده کنید تا از خطر برق‌گرفتگی یا آسیب به واحد جلوگیری شود. انتخاب نادرست اینورتر می‌تواند کارایی کلی سیستم را کاهش دهد.
- واحد را روی سطوح فلزی یا غیرقابل اشتعال نصب کنید و از مواد قابل اشتعال دور نگه دارید تا خطر آتش‌سوزی کاهش یابد. این اقدام به ویژه در محیط‌های صنعتی با مواد شیمیایی مهم است.
- پیش از اتصال کابل‌ها، مطمئن شوید منبع تغذیه خاموش است تا از خطر برق‌گرفتگی جلوگیری شود. استفاده از ابزارهای ایمن مانند مولتی‌متر برای بررسی ولتاژ ضروری است.
- ولتاژ منبع تغذیه را با ولتاژ نامی واحد تطبیق دهید، موقعیت ورودی و خروجی را بررسی کنید و از نبود اتصال کوتاه در مدار اطمینان حاصل کنید. اتصال نادرست می‌تواند باعث سوختن قطعات شود.
- پوشش واحد را پیش از روشن کردن محکم کنید تا از خطر برق‌گرفتگی جلوگیری شود و گردوغبار وارد دستگاه نشود.
پس از روشن کردن
- از تماس با پایانه‌های ترمز خودداری کنید تا از خطر برق‌گرفتگی در امان باشید. این پایانه‌ها می‌توانند ولتاژهای بالایی داشته باشند.
- تعمیر یا نگهداری دستگاه را در حالت روشن انجام ندهید، زیرا خطر تماس با قطعات برق‌دار وجود دارد و می‌تواند منجر به حوادث جدی شود.
- تعمیرات را فقط توسط افراد آموزش‌دیده و متخصص انجام دهید تا از آسیب شخصی یا خسارت به تجهیزات جلوگیری شود. عدم تخصص می‌تواند مشکلات بیشتری ایجاد کند.
- برای بررسی دمای مقاومت ترمز، از تماس مستقیم خودداری کنید تا از سوختگی جلوگیری شود. از ابزارهای اندازه‌گیری دما مانند ترموگراف استفاده کنید.
- پس از خاموش شدن اینورتر، 10 تا 20 دقیقه صبر کنید تا شارژ خازن تخلیه شود و سپس اقدام به تعمیر کنید. این زمان برای ایمنی ضروری است.
پس از قطع برق
- از افتادن اشیاء فلزی مانند پیچ یا سیم به داخل واحد جلوگیری کنید، زیرا ممکن است به دستگاه آسیب برساند و باعث اتصال کوتاه شود.
- کابل‌های ورودی را به پایانه‌های خروجی (R+ و R-) متصل نکنید، زیرا این کار باعث خرابی واحد می‌شود و ممکن است به اینورتر آسیب بزند.
- از کابل‌هایی با استانداردهای EMC (Electromagnetic Compatibility) و ایمنی محلی استفاده کنید و از مقطع مناسب کابل (طبق راهنما) اطمینان حاصل کنید تا تداخل الکترومغناطیسی کاهش یابد.
- تمامی لوازم جانبی را طبق مدار ارائه‌شده در راهنما به درستی متصل کنید تا از عملکرد صحیح سیستم اطمینان حاصل شود.
در زمان اسقاط
- هنگام اسقاط واحد، به دلیل خطر انفجار خازن‌های الکترولیتی و تولید گازهای سمی از سوختن قطعات پلاستیکی، آن را به عنوان زباله صنعتی دفع کنید. رعایت قوانین زیست‌محیطی در این مرحله ضروری است.
معرفی سری EMDBU600: ویژگی‌ها و مزایا
سری EMDBU600 یک واحد ترمز مقاومتی پیشرفته است که برای مدیریت انرژی بازگشتی در سیستم‌های اینورتر طراحی شده. این سری با تمرکز بر دوام، کارایی و انعطاف‌پذیری، برای کاربردهای صنعتی که نیاز به ترمز سریع و کنترل‌شده دارند، ایده‌آل است. مزایای کلیدی شامل کاهش گرمای تولیدی، افزایش عمر مفید تجهیزات و کاهش هزینه‌های نگهداری است. در مقایسه با سیستم‌های regenerative، این سری ساده‌تر و ارزان‌تر است، هرچند انرژی را مصرف می‌کند نه بازمی‌گرداند.
نام‌گذاری محصول
نام‌گذاری EMDBU600 بر اساس مشخصات زیر انجام می‌شود:
- سری محصول: EMDBU600
- نسخه طراحی: A یا B (برای بهبودهای فنی مختلف)
- سطح ولتاژ: 4 (380 ولت) یا 7 (690 ولت)
- نوع ولتاژ: T (سه‌فاز)
- قدرت سازگار: از 37 تا 630 کیلووات، که امکان پوشش طیف وسیعی از موتورها را فراهم می‌کند.
مدل‌ها و مشخصات فنی
سری EMDBU600 با مدل‌های متنوع، نیازهای مختلف را پوشش می‌دهد. جدول زیر مشخصات کلیدی را نشان می‌دهد:
| مدل | سطح ولتاژ (ولت) | حداقل مقاومت مجاز (اهم) | جریان پیک (آمپر) | حداکثر توان اینورتر (کیلووات) | سطح مقطع کابل (mm²) |
|---|---|---|---|---|---|
| EMDBU600-4T037 | 380 | 24 | 32 | 37 | 6 |
| EMDBU600-4T075 | 380 | 12 | 60 | 75 | 6 |
| EMDBU600-4T132 | 380 | 6.8 | 110 | 132 | 10 |
| EMDBU600-4T200 | 380 | 3.4 | 210 | 200 | 10 |
| EMDBU600-4T315 | 380 | 2.3 | 310 | 315 | 16 |
| EMDBU600-4T450 | 380 | 1.5 | 470 | 450 | 16 |
| EMDBU600-4T630 | 380 | 1.0 | 700 | 630 | 25 |
| EMDBU600-7T037 | 690 | 40 | 30 | 37 | 6 |
| EMDBU600-7T075 | 690 | 20 | 60 | 75 | 6 |
| EMDBU600-7T132 | 690 | 12 | 90 | 132 | 10 |
| EMDBU600-7T200 | 690 | 6 | 190 | 200 | 10 |
| EMDBU600-7T315 | 690 | 4 | 280 | 315 | 16 |
| EMDBU600-7T450 | 690 | 2.6 | 430 | 450 | 16 |
| EMDBU600-7T630 | 690 | 1.8 | 630 | 630 | 25 |
| EMDBU600-7T800 | 690 | 1.7 | 650 | 800 | 25 |
جریان پیک: حداکثر جریانی که واحد می‌تواند برای کمتر از 20 ثانیه تحمل کند، که برای ترمزهای کوتاه‌مدت ایده‌آل است.
این مشخصات اجازه می‌دهند تا سری EMDBU600 در محیط‌های سخت صنعتی، مانند کارخانه‌های تولیدی یا معادن، عملکردی پایدار داشته باشد.
کاربردهای سری EMDBU600 در صنایع مختلف
سری EMDBU600 در کاربردهایی که نیاز به ترمز سریع و کنترل‌شده دارند، بسیار مفید است. برخی از کاربردهای اصلی عبارتند از:
- آسانسورها و بالابرها: برای مدیریت بارهای عمودی و جلوگیری از اضافه‌ولتاژ در هنگام پایین آمدن.
- سانتریفیوژها و ماشین‌آلات چرخشی: جایی که اینرسی بالا نیاز به ترمز قدرتمند دارد.
- ماشین‌آلات سنگین مانند جرثقیل‌ها و نوار نقاله‌ها: برای توقف ایمن در شرایط اضطراری.
- خودروهای الکتریکی و حمل‌ونقل ریلی: به عنوان مکمل regenerative braking در شرایطی که بازگشت انرژی ممکن نیست.
- صنایع تولیدی مانند ماشین‌ابزار و پرس‌ها: برای کنترل دقیق سرعت و کاهش زمان توقف.
- پمپ‌ها و فن‌های صنعتی: در سیستم‌هایی با بار متغیر که نیاز به کاهش سرعت سریع دارند.
در این کاربردها، سری EMDBU600 نه تنها ایمنی را افزایش می‌دهد، بلکه به کاهش مصرف انرژی کلی کمک می‌کند با جلوگیری از هدررفت انرژی به صورت غیرکنترل‌شده.
راهنمای انتخاب واحد ترمز مقاومتی EMDBU600
انتخاب صحیح واحد ترمز مقاومتی بر اساس عوامل مختلفی مانند توان موتور، اینرسی سیستم و فرکانس ترمز انجام می‌شود. سری EMDBU600 برای کار متناوب طراحی شده و نمی‌تواند برای مدت طولانی تحت جریان بالا کار کند.
انتخاب مقدار مقاومت ترمز
انرژی بازگشتی موتور توسط مقاومت ترمز مصرف می‌شود. مقدار مقاومت با فرمول زیر محاسبه می‌شود:
R = U² / Pb- U: ولتاژ کاری واحد (معمولاً 700 ولت برای اینورتر 380 ولت، که برای جلوگیری از اضافه‌ولتاژ تنظیم می‌شود).
- Pb: توان ترمز (توان نامی موتور × درصد گشتاور ترمز مورد نیاز، که بر اساس بار سیستم تعیین می‌شود).
برای سیستم‌های با اینرسی بالا، گشتاور ترمز معمولاً 100% انتخاب می‌شود. اگر گشتاور ترمز کمتر یا بیشتر از 100% باشد، مقدار مقاومت باید به طور معکوس تنظیم شود. حداکثر گشتاور ترمز نباید از 150% گشتاور نامی موتور بیشتر باشد تا از آسیب به موتور جلوگیری شود.
انتخاب توان مقاومت
قدرت مقاومت باید با توجه به فرکانس ترمز (D) تنظیم شود:
0.7 × Pr = Pb × D- Pr: توان مقاومت (که باید 70% کاهش یابد برای استفاده واقعی).
- D: فرکانس ترمز (نسبت فرآیند بازتولید انرژی به کل فرآیند کاری، که بر اساس کاربرد متفاوت است).
فرکانس ترمز برای کاربردهای مختلف:
- آسانسور: 20-25% (به دلیل توقف‌های مکرر).
- باز و بسته کردن (Unwrap): 20-30% (در ماشین‌آلات بسته‌بندی).
- سانتریفیوژ: 40-60% (به دلیل چرخش‌های سریع).
- ترمز اتفاقی: 5% (در سیستم‌های اضطراری).
- حالت عادی: 20% (برای کاربردهای عمومی).
برای سیستم‌های با اینرسی بالا یا ترمز مکرر، مقاومتی با توان بالاتر و مقدار اهمی کمتر انتخاب کنید. مقدار مقاومت نباید کمتر از مقدار توصیه‌شده در جدول باشد، اما توان می‌تواند بیشتر باشد تا حاشیه ایمنی افزایش یابد.
در ادامه، جدول‌های ارائه‌شده در متن شما برای انتخاب مقاومت ترمز سری EMDBU600 به‌صورت کامل و دقیق به فارسی ترجمه و بازنویسی شده‌اند. این جدول‌ها برای توان‌های مختلف اینورتر (4T و 7T) و گشتاورهای ترمز متفاوت (150%، 100% و 50%) ارائه شده‌اند و شامل مقادیر پیشنهادی مقاومت، توان مقاومت و مدل مناسب واحد ترمز هستند. همچنین، اطلاعات مربوط به تنظیم ولتاژ ترمز نیز به‌طور کامل ترجمه شده است.
جدول پیشنهادی برای انتخاب مقاومت ترمز (سری 4T – ولتاژ 380 ولت)
| توان اینورتر (کیلووات) | گشتاور ترمز 150%، 5 ثانیه | گشتاور ترمز 100%، 15 ثانیه | گشتاور ترمز 50%، 15 ثانیه |
|---|---|---|---|
| 18.5 | ≥40Ω، 3kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 |
| 22 | ≥40Ω، 3kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 |
| 30 | ≥24Ω، 4kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 |
| 37 | ≥24Ω، 4kW، EMDBU600-4T037 | ≥24Ω، 4kW، EMDBU600-4T037 | ≥13.6Ω، 6kW، EMDBU600-4T075 |
| 45 | ≥13.6Ω، 6kW، EMDBU600-4T075 | ≥13.6Ω، 6kW، EMDBU600-4T075 | ≥13.6Ω، 6kW، EMDBU600-4T075 |
| 55 | ≥13.6Ω، 6kW، EMDBU600-4T075 | ≥13.6Ω، 6kW، EMDBU600-4T075 | ≥13.6Ω، 6kW، EMDBU600-4T075 |
| 75 | ≥13.6Ω، 6kW، EMDBU600-4T075 | ≥13.6Ω، 6kW، EMDBU600-4T075 | ≥6.8Ω، 12kW، EMDBU600-4T132 |
| 93 | ≥6.8Ω، 12kW، EMDBU600-4T132 | ≥6.8Ω، 12kW، EMDBU600-4T132 | ≥6.8Ω، 12kW، EMDBU600-4T132 |
| 110 | ≥6.8Ω، 12kW، EMDBU600-4T132 | ≥6.8Ω، 12kW، EMDBU600-4T132 | ≥6.8Ω، 12kW، EMDBU600-4T132 |
| 132 | ≥6.8Ω، 12kW، EMDBU600-4T132 | ≥6.8Ω، 12kW، EMDBU600-4T132 | ≥6.8Ω، 12kW، EMDBU600-4T132 |
| 160 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 |
| 185 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 |
| 200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 | ≥3×6.8Ω، 12kW، EMDBU600-4T200 |
| 220 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 |
| 250 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 |
| 280 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 |
| 315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 | ≥2×6.8Ω، 12kW، EMDBU600-4T315 |
| 355 | ≥3×6.8Ω، 20kW، EMDBU600-4T450 | ≥3×6.8Ω، 20kW، EMDBU600-4T450 | ≥3×6.8Ω، 20kW، EMDBU600-4T450 |
| 400 | ≥4×6.8Ω، 20kW، EMDBU600-4T450 | ≥4×6.8Ω، 20kW، EMDBU600-4T450 | ≥4×6.8Ω، 20kW، EMDBU600-4T450 |
| 450 | ≥4×6.8Ω، 20kW، EMDBU600-4T450 | ≥4×6.8Ω، 20kW، EMDBU600-4T450 | ≥4×6.8Ω، 20kW، EMDBU600-4T450 |
| 500 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 |
| 550 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 |
| 630 | ≥6×6.8Ω، 20kW، EMDBU600-4T630 | ≥5×6.8Ω، 20kW، EMDBU600-4T630 | ≥4×6.8Ω، 20kW، EMDBU600-4T630 |
جدول پیشنهادی برای انتخاب مقاومت ترمز (سری 7T – ولتاژ 690 ولت)
| توان اینورتر (کیلووات) | گشتاور ترمز 150%، 5 ثانیه | گشتاور ترمز 100%، 15 ثانیه | گشتاور ترمز 50%، 15 ثانیه |
|---|---|---|---|
| 30 | ≥2×12Ω، 12kW، EMDBU600-7T037 | ≥2×12Ω، 12kW، EMDBU600-7T037 | ≥24Ω، 6kW، EMDBU600-7T075 |
| 37 | ≥2×12Ω، 12kW، EMDBU600-7T037 | ≥24Ω، 6kW، EMDBU600-7T075 | ≥24Ω، 6kW، EMDBU600-7T075 |
| 45 | ≥2×12Ω، 12kW، EMDBU600-7T075 | ≥24Ω، 6kW، EMDBU600-7T075 | ≥24Ω، 6kW، EMDBU600-7T075 |
| 55 | ≥2×12Ω، 12kW، EMDBU600-7T075 | ≥24Ω، 6kW، EMDBU600-7T075 | ≥24Ω، 6kW، EMDBU600-7T075 |
| 75 | ≥2×12Ω، 12kW، EMDBU600-7T075 | ≥24Ω، 6kW، EMDBU600-7T075 | ≥12Ω، 12kW، EMDBU600-7T132 |
| 93 | ≥2×12Ω، 12kW، EMDBU600-7T132 | ≥12Ω، 12kW، EMDBU600-7T132 | ≥12Ω، 12kW، EMDBU600-7T132 |
| 110 | ≥2×12Ω، 12kW، EMDBU600-7T132 | ≥12Ω، 12kW، EMDBU600-7T132 | ≥12Ω، 12kW، EMDBU600-7T132 |
| 132 | ≥2×12Ω، 12kW، EMDBU600-7T132 | ≥12Ω، 12kW، EMDBU600-7T132 | ≥12Ω، 12kW، EMDBU600-7T132 |
| 160 | ≥2×12Ω، 12kW، EMDBU600-7T200 | ≥2×12Ω، 12kW، EMDBU600-7T200 | ≥2×12Ω، 12kW، EMDBU600-7T200 |
| 185 | ≥2×12Ω، 12kW، EMDBU600-7T200 | ≥2×12Ω، 12kW، EMDBU600-7T200 | ≥2×12Ω， 12kW، EMDBU600-7T200 |
| 200 | ≥2×12Ω، 12kW، EMDBU600-7T200 | ≥2×12Ω، 12kW، EMDBU600-7T200 | ≥2×12Ω، 12kW، EMDBU600-7T200 |
| 220 | ≥2×12Ω، 12kW، EMDBU600-7T315 | ≥2×12Ω، 12kW، EMDBU600-7T315 | ≥2×12Ω، 12kW، EMDBU600-7T315 |
| 250 | ≥3×12Ω، 12kW، EMDBU600-7T315 | ≥2×12Ω، 12kW، EMDBU600-7T315 | ≥2×12Ω، 12kW، EMDBU600-7T315 |
| 280 | ≥3×12Ω، 12kW، EMDBU600-7T315 | ≥3×12Ω، 12kW، EMDBU600-7T315 | ≥2×12Ω، 12kW، EMDBU600-7T315 |
| 315 | ≥3×12Ω، 12kW، EMDBU600-7T315 | ≥3×12Ω، 12kW، EMDBU600-7T315 | ≥2×12Ω، 12kW، EMDBU600-7T315 |
| 355 | ≥4×12Ω، 20kW، EMDBU600-7T450 | ≥3×12Ω، 20kW، EMDBU600-7T450 | ≥3×12Ω، 12kW، EMDBU600-7T315 |
| 400 | ≥4×12Ω، 20kW، EMDBU600-7T450 | ≥4×12Ω، 20kW، EMDBU600-7T450 | ≥3×12Ω، 12kW، EMDBU600-7T315 |
| 450 | ≥4×12Ω، 20kW، EMDBU600-7T450 | ≥4×12Ω، 20kW، EMDBU600-7T450 | ≥3×12Ω، 12kW، EMDBU600-7T315 |
| 500 | ≥5×12Ω، 20kW، EMDBU600-7T630 | ≥4×12Ω، 20kW، EMDBU600-7T630 | ≥4×12Ω، 20kW، EMDBU600-7T630 |
| 550 | ≥5×12Ω، 20kW، EMDBU600-7T630 | ≥4×12Ω، 20kW، EMDBU600-7T630 | ≥4×12Ω، 20kW، EMDBU600-7T630 |
| 630 | ≥5×12Ω، 20kW، EMDBU600-7T630 | ≥4×12Ω، 20kW، EMDBU600-7T630 | ≥4×12Ω، 20kW، EMDBU600-7T630 |
| 710 | ≥6×12Ω، 20kW، EMDBU600-7T800 | ≥5×12Ω، 20kW، EMDBU600-7T800 | ≥4×12Ω، 20kW، EMDBU600-7T630 |
| 800 | ≥6×12Ω، 20kW، EMDBU600-7T800 | ≥5×12Ω، 20kW، EMDBU600-7T800 | ≥4×12Ω، 20kW، EMDBU600-7T630 |
تنظیم ولتاژ ترمز
- پارامتر B2-04 (ولتاژ روشن شدن مقاومت ترمز):
- محدوده: 330.0 تا 800.0 ولت (4T) و 970.0 تا 1200.0 ولت (7T)
- مقدار پیش‌فرض: 690.0 ولت (4T) و 1160.0 ولت (7T)
این مقدار نقطه شروع عملکرد مقاومت ترمز است. هنگامی که ولتاژ باس از این مقدار بیشتر شود، اینورتر انرژی اضافی را از طریق مقاومت ترمز آزاد می‌کند. تنظیم دقیق این پارامتر بر اساس شرایط عملیاتی می‌تواند کارایی را افزایش دهد.
راهنمای نصب سری EMDBU600
نصب صحیح کلیدی برای عملکرد بهینه است. سری EMDBU600 با طراحی فشرده، نصب آسانی دارد اما نیازمند رعایت شرایط محیطی است.
محیط نصب
برای عملکرد بهینه و طولانی‌مدت، شرایط زیر باید رعایت شود:
- محل نصب: فضای داخلی، دور از نور مستقیم خورشید، گردوغبار، گازهای خورنده، بخار آب یا نمک برای جلوگیری از خوردگی.
- دما: بین -10 تا +40 درجه سانتی‌گراد (برای دمای 40 تا 50 درجه، ظرفیت باید کاهش یابد تا از گرمای بیش از حد جلوگیری شود).
- رطوبت: کمتر از 95% بدون میعان، که می‌تواند باعث اتصال کوتاه شود.
- ارتفاع: زیر 1000 متر، زیرا ارتفاع بالاتر می‌تواند کارایی را کاهش دهد.
- لرزش: کمتر از 5.9 متر بر ثانیه مربع برای جلوگیری از آسیب مکانیکی.
- دمای ذخیره‌سازی: -20 تا +60 درجه سانتی‌گراد برای حفظ قطعات الکترونیکی.
فاصله‌گذاری و تهویه
- فاصله حداقل 100 میلی‌متر در بالا و پایین واحد برای جریان هوا.
- فاصله حداقل 50 میلی‌متر در طرفین برای جلوگیری از گرمای انباشته.
- اطمینان از تهویه مناسب، زیرا واحد گرما تولید می‌کند و نیاز به خنک‌سازی دارد.

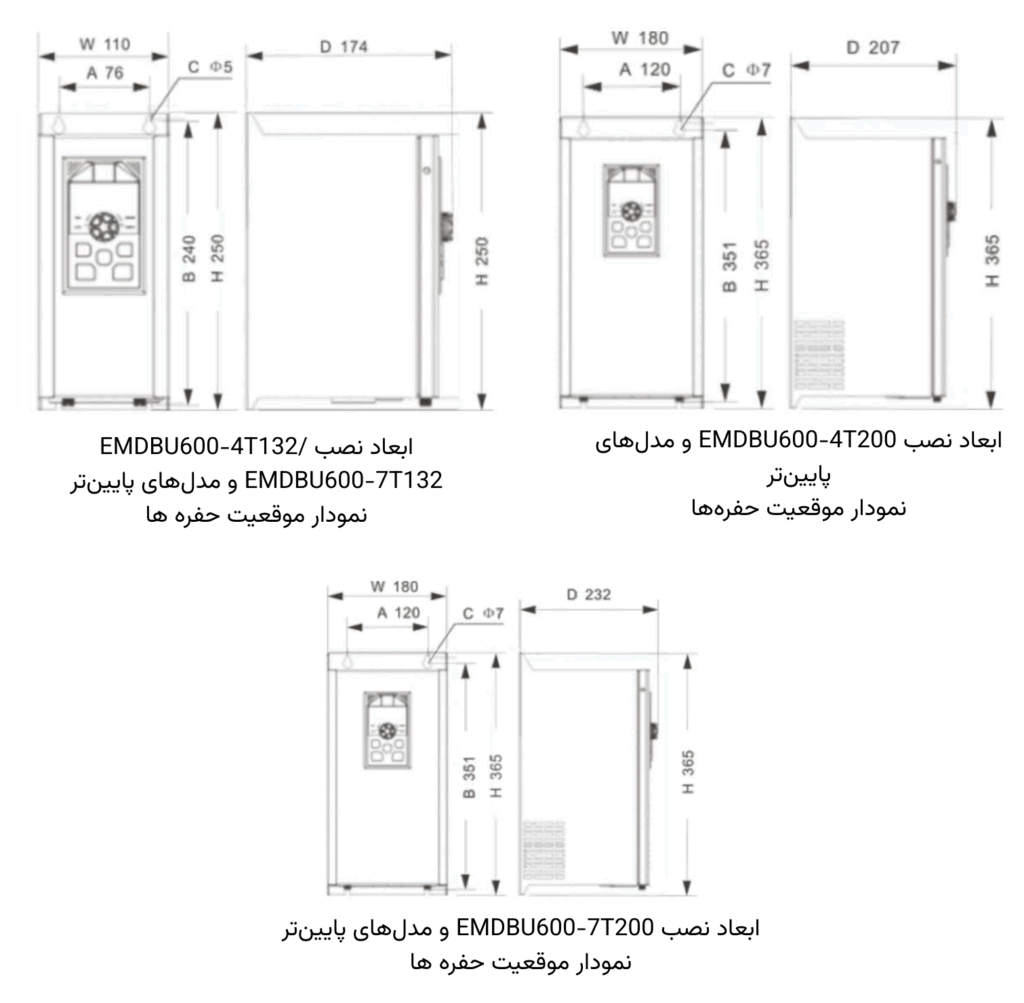

ابعاد نصب و سوراخ‌ها
| مدل | ابعاد نصب (mm) A/B/H/W/D | قطر سوراخ (mm) |
|---|---|---|
| EMDBU600-4T037 | 76/240/250/110/174 | Φ5 |
| EMDBU600-4T075 | 76/240/250/110/174 | Φ5 |
| EMDBU600-4T132 | 76/240/250/110/174 | Φ5 |
| EMDBU600-4T200 | 120/351/365/180/207 | Φ7 |
| EMDBU600-4T315 | 120/351/365/180/207 | Φ7 |
| EMDBU600-4T450 | 120/351/365/180/207 | Φ7 |
| EMDBU600-4T630 | 120/351/365/180/207 | Φ7 |
| EMDBU600-7T037 | 76/240/250/110/174 | Φ5 |
| EMDBU600-7T075 | 76/240/250/110/174 | Φ5 |
| EMDBU600-7T132 | 76/240/250/110/174 | Φ5 |
| EMDBU600-7T200 | 120/351/365/180/207 | Φ7 |
| EMDBU600-7T315 | 120/351/365/180/207 | Φ7 |
| EMDBU600-7T450 | 120/351/365/180/207 | Φ7 |
| EMDBU600-7T630 | 120/351/365/180/207 | Φ7 |
این ابعاد اجازه نصب در فضاهای محدود را می‌دهد، اما همیشه از ابزارهای مناسب برای سوراخ‌کاری استفاده کنید.
آرایش پایانه‌ها و سیم‌کشی
- پایانه‌های حلقه اصلی: DC+, DC-, R+, R- برای اتصال به اینورتر و مقاومت.
- پایانه‌های کنترل: TC, COM, DI, TB, 24V, DO برای کنترل پیشرفته.

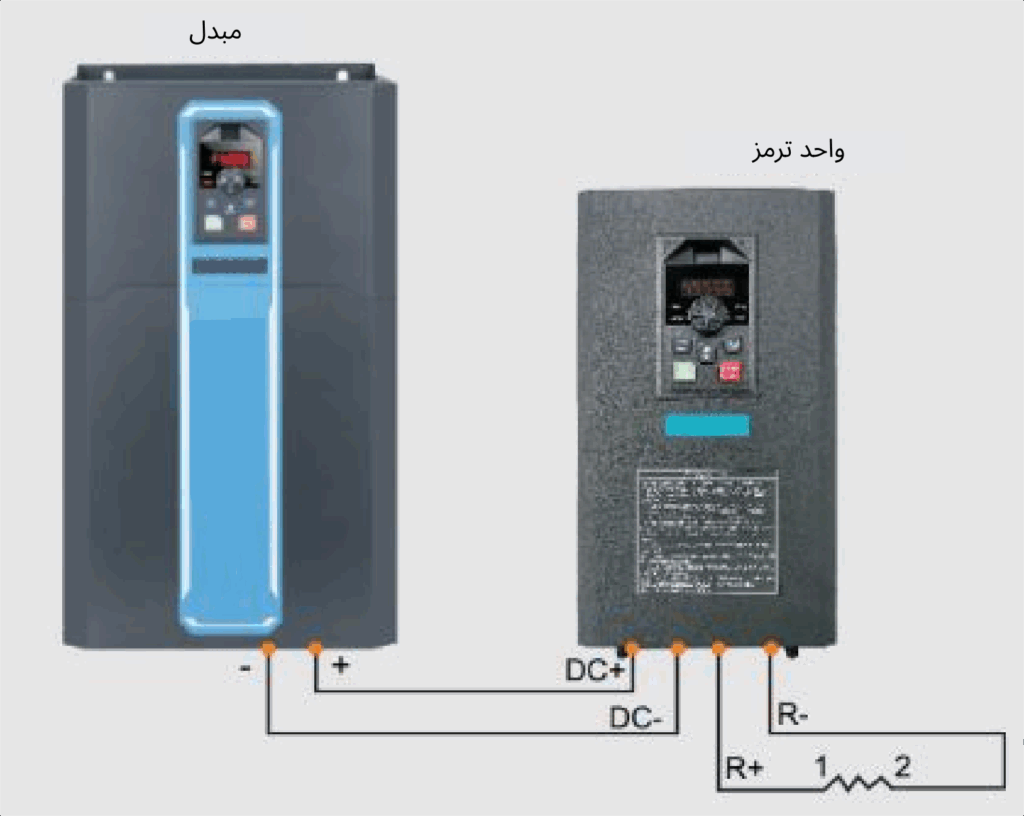

نمودار پایانه‌های حلقه اصلی
- اینورتر به واحد ترمز از طریق DC+ و DC- متصل می‌شود.
- مقاومت ترمز به پایانه‌های R+ و R- متصل می‌شود تا انرژی را مصرف کند.

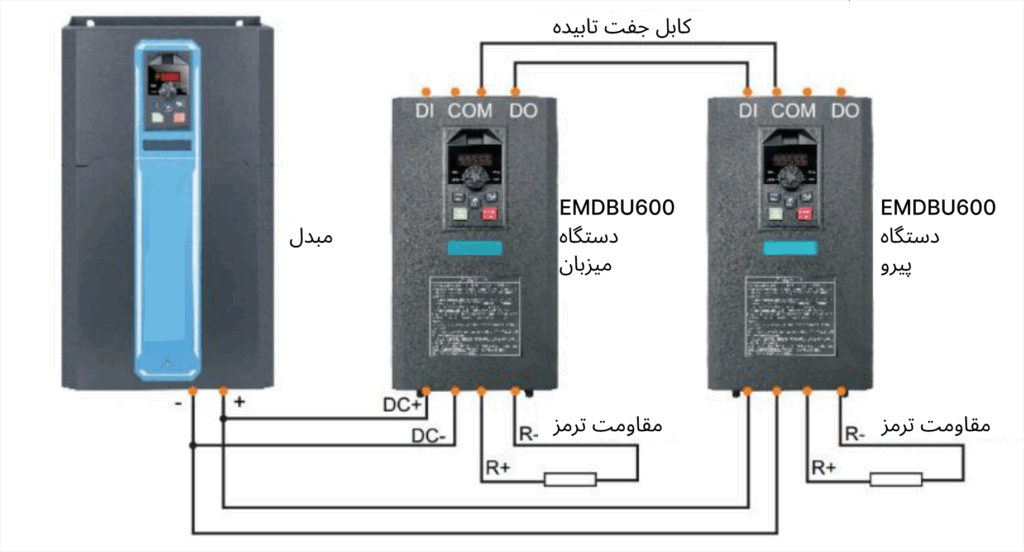

نمودار سیم‌کشی کنترل اصلی-فرعی
برای تنظیمات فرعی (برای سیستم‌های بزرگ‌تر):
- خاموش کردن عملکرد خودکار هنگام روشن شدن: P7-41=0
- انتخاب منبع فرمان ترمینال: P0-04=1
- فعال کردن عملکرد ترمز فرعی: P1-18=1
این تنظیمات اجازه کنترل همزمان چندین واحد را می‌دهد، که در سیستم‌های پیچیده مفید است.
نکات نگهداری و عیب‌یابی سری EMDBU600
نگهداری منظم کلیدی برای عملکرد طولانی‌مدت است. بررسی ماهانه مقاومت‌ها، کابل‌ها و فن‌ها (اگر وجود داشته باشد) ضروری است.
عیب‌یابی مشکلات رایج
| نام خطا | نمایش پنل | علل احتمالی | اقدامات اصلاحی |
|---|---|---|---|
| اضافه‌ولتاژ | Err09 | مقاومت ترمز بیش از حد بزرگ، انتخاب نادرست واحد، خطوط + و – طولانی | محاسبه مجدد مقاومت، افزایش زمان کاهش سرعت، بررسی توان واحد، تماس با پشتیبانی |
| کمبود ولتاژ | Err12 | ولتاژ باس غیرعادی، پل یکسوساز یا مقاومت بافر معیوب | تنظیم ولتاژ به محدوده نرمال، بررسی قطعات داخلی، تماس با پشتیبانی فنی |
| دمای بیش از حد | Err15 | تهویه ضعیف، دمای محیط بالا، خرابی فن | کاهش دمای محیط، تعویض فن یا ماژول اینورتر، بهبود جریان هوا |
| جریان بیش از حد | Err04/Err06 | اتصال کوتاه مقاومت، مقاومت خیلی کم، گشتاور ترمز زیاد | افزایش مقاومت، افزایش زمان کاهش سرعت، محاسبه مجدد توان واحد، بررسی اتصالات |
در صورت بروز خطا، ابتدا سیستم را خاموش کنید و علل را بررسی نمایید. اگر مشکل حل نشد، از متخصصان الکترومارکت کمک بگیرید.
مقایسه سری EMDBU600 با سیستم‌های regenerative
در حالی که سری EMDBU600 انرژی را مصرف می‌کند، سیستم‌های regenerative آن را به شبکه بازمی‌گردانند و می‌توانند تا 30% صرفه‌جویی انرژی داشته باشند. با این حال، EMDBU600 ساده‌تر، ارزان‌تر و مناسب برای محیط‌هایی بدون امکان بازگشت انرژی است. انتخاب بین این دو بر اساس هزینه اولیه، کارایی انرژی و نیازهای کاربرد بستگی دارد.
نتیجه‌گیری: چرا سری EMDBU600 انتخابی هوشمندانه است؟
سری EMDBU600 با طراحی پیشرفته، مشخصات فنی قوی و کاربردهای متنوع، راه‌حلی ایده‌آل برای مدیریت انرژی بازگشتی در سیستم‌های صنعتی است. این واحد نه تنها ایمنی و کارایی را افزایش می‌دهد، بلکه به کاهش هزینه‌های عملیاتی کمک می‌کند. با رعایت نکات ایمنی، انتخاب صحیح مقاومت و نصب مناسب، می‌توانید عملکردی پایدار و طولانی‌مدت را تضمین کنید. برای صنایع سنگین مانند حمل‌ونقل، تولید و ساختمان‌سازی، این سری می‌تواند تفاوت چشمگیری ایجاد کند. اگر به دنبال محصولی قابل اعتماد هستید، سری EMDBU600 از الکترومارکت گزینه‌ای عالی است.
