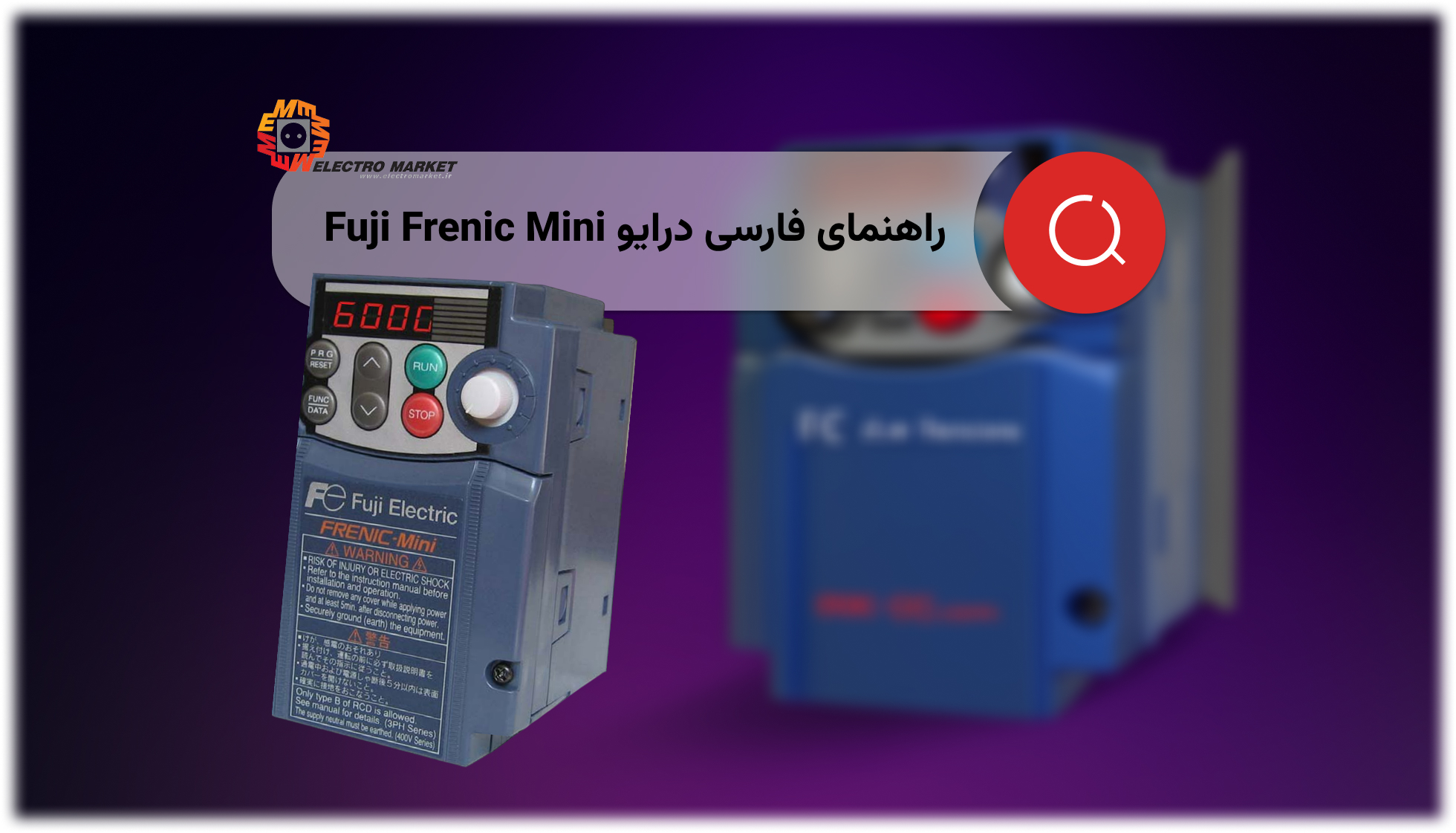

راهنمای جامع فارسی درایو Fuji Frenic Mini

ارائه شده توسط الکترومارکت

۰ ۲۰۴ خواندن این مطلب ۳۴ دقیقه زمان میبرد

درایوهای اینورتر Fuji Frenic Mini، محصول شرکت معتبر فوجی الکتریک (Fuji Electric)، به عنوان یکی از کارآمدترین و محبوب‌ترین گزینه‌ها در صنعت اتوماسیون برای کنترل موتورهای الکتریکی در کاربردهای سبک و متوسط شناخته می‌شوند. این راهنما از الکترومارکت به منظور ارائه اطلاعات جامع و کاربردی، از معرفی اولیه تا جزئیات پارامترهای کنترلی، تدوین شده است تا به شما در درک عمیق‌تر و بهره‌برداری حداکثری از قابلیت‌های این درایوهای پیشرفته کمک کند. با مطالعه این مقاله، نه تنها با ساختار و عملکرد Fuji Frenic Mini درایو آشنا خواهید شد، بلکه راهنمایی‌های عملی برای نصب، راه‌اندازی و پیکربندی آن را نیز فرا خواهید گرفت. همچنین، برای کسب اطلاعات بیشتر در مورد سایر محصولات و مقالات تخصصی، می‌توانید به بخش وبلاگ الکترومارکت مراجعه نمایید.

مقدمه: آشنایی با درایو Fuji Frenic Mini

Fuji Frenic Mini درایو، یک اینورتر جمع‌وجور و با کارایی بالا است که توسط شرکت فوجی الکتریک، یکی از پیشروان جهانی در زمینه تکنولوژی‌های الکترونیک قدرت، طراحی و تولید می‌شود. این درایوها با هدف ارائه راه‌حل‌های بهینه برای طیف گسترده‌ای از ماشین‌آلات و فرآیندهای صنعتی با نیازهای توان متوسط و پایین، به بازار عرضه شده‌اند. فوجی الکتریک با در نظر گرفتن نیازهای مختلف بازار، مدل‌های متنوعی از Fuji Frenic Mini درایو را از نظر ولتاژ ورودی و محدوده توان تولید کرده است تا انعطاف‌پذیری بالایی را برای کاربران فراهم آورد.

مدل تکفاز 230 ولتی این درایو، طیف گسترده‌ای از توان‌ها را پوشش می‌دهد که از 0.1 کیلووات (kW) آغاز شده و تا 2.2 کیلووات (kW) ادامه می‌یابد. این محدوده توان، آن را برای کاربردهای کوچک و متوسط مانند پمپ‌های کم‌توان، فن‌های کوچک، و نوار نقاله‌های سبک ایده‌آل می‌سازد.

برای کاربردهای صنعتی که به توان بیشتری نیاز دارند، مدل سه فاز با ورودی 230 ولت، در محدوده توان 0.1 کیلووات (kW) تا 3.8 کیلووات (kW) طراحی شده است. این مدل، با ارائه توان بالاتر و قابلیت‌های کنترلی پیشرفته‌تر، برای ماشین‌آلات صنعتی با بار متوسط مناسب است.

علاوه بر این، مدل سه فاز با ورودی 460 ولت نیز تولید می‌شود که محدوده توان آن از 0.4 کیلووات (kW) تا 3.8 کیلووات (kW) را در بر می‌گیرد. این مدل برای سیستم‌هایی با ولتاژ شبکه بالاتر و نیازهای صنعتی سنگین‌تر، مانند برخی از پمپ‌های بزرگ‌تر، فن‌های صنعتی، و تجهیزات نساجی، مناسب است. این تنوع در مدل‌ها و توان‌ها، به کاربران این امکان را می‌دهد که دقیق‌ترین Fuji Frenic Mini درایو را بر اساس مشخصات و نیازهای پروژه خود از طریق صفحه محصولات الکترومارکت انتخاب کنند.

مدار الکتریکی و ورودی/خروجی‌های درایو

یکی از جنبه‌های کلیدی در درک عملکرد Fuji Frenic Mini درایو، آشنایی با ساختار مدار الکتریکی و قابلیت‌های ورودی/خروجی (I/O) آن است. این درایو با طراحی بهینه خود، امکان اتصال به انواع سنسورها، کلیدها و سیستم‌های کنترلی خارجی را فراهم می‌آورد.

Fuji Frenic Mini درایو دارای قابلیت‌های ارتباطی و کنترلی متنوعی است که انعطاف‌پذیری آن را در سیستم‌های اتوماسیون افزایش می‌دهد:

پنج ورودی دیجیتال: این ورودی‌ها برای دریافت فرمان‌های دودویی (On/Off) از منابع خارجی مانند کلیدهای فشاری، سنسورهای مجاورتی، یا خروجی‌های PLC (کنترل‌کننده‌های منطقی قابل برنامه‌ریزی) استفاده می‌شوند. این ورودی‌ها می‌توانند برای شروع/توقف موتور، انتخاب سرعت‌های از پیش تعیین شده، ریست خطا، و سایر فرمان‌های کنترلی پیکربندی شوند.
دو ورودی آنالوگ: این ورودی‌ها برای دریافت سیگنال‌های پیوسته (مثلاً 0-10V یا 4-20mA) از سنسورها یا پتانسیومترها به منظور کنترل دقیق پارامترهایی مانند سرعت موتور، فرکانس، یا گشتاور به کار می‌روند. این قابلیت برای کاربردهایی که نیاز به کنترل متغیر و دقیق دارند، بسیار حیاتی است.
یک خروجی رله‌ای: این خروجی، یک کنتاکت خشک است که می‌تواند برای اعلام وضعیت درایو (مانند در حال کار بودن، بروز خطا، یا رسیدن به فرکانس مشخص) به یک سیستم کنترلی خارجی، فعال کردن یک چراغ سیگنال، یا حتی راه‌اندازی یک کنتاکتور خارجی استفاده شود.
یک خروجی دیجیتال ترانزیستوری کلکتور باز: این خروجی دیجیتال با سرعت بالا، برای کاربردهایی که نیاز به پالس‌های کنترلی سریع دارند، مانند اتصال به ورودی شمارنده یک PLC یا سیستم‌های کنترلی دقیق‌تر، مناسب است.
یک خروجی آنالوگ: این خروجی، یک سیگنال آنالوگ متناسب با یکی از پارامترهای داخلی درایو (مانند فرکانس خروجی، جریان موتور، یا توان) را به یک سیستم نظارتی یا کنترل‌کننده خارجی ارسال می‌کند. این قابلیت برای مانیتورینگ عملکرد درایو و موتور از راه دور یا ادغام آن در سیستم‌های بازخورد بسیار مفید است.

این تنوع در ورودی و خروجی‌ها، امکان اتصال گسترده Fuji Frenic Mini درایو را به سایر اجزای یک سیستم اتوماسیون صنعتی فراهم می‌آورد و آن را به یک جزء کلیدی در طراحی سیستم‌های کنترلی مدرن تبدیل می‌کند. الکترومارکت علاوه بر تامین این درایوها، خدمات مهندسی و مشاوره برای پیکربندی و راه‌اندازی صحیح این ورودی و خروجی‌ها را نیز ارائه می‌دهد.

گروه‌های اصلی پارامترها در درایو Fuji Frenic Mini

تنظیم و پیکربندی Fuji Frenic Mini درایو از طریق مجموعه‌ای از پارامترها انجام می‌شود که برای سهولت دسترسی و سازماندهی، در گروه‌های مختلفی دسته‌بندی شده‌اند. درک این دسته‌بندی‌ها به کاربران کمک می‌کند تا به سرعت پارامترهای مورد نیاز خود را پیدا و تنظیم کنند. این ساختار منطقی، فرآیند راه‌اندازی و عیب‌یابی را ساده‌تر می‌سازد. جدول زیر، گروه‌های اصلی پارامتری را به همراه توضیح مختصری از عملکرد هر گروه نمایش می‌دهد:

گروه پارامتری	توضیح عملکرد گروه
F	انتخاب مرجع سرعت، تنظیمات اولیه و اصلی (Basic Settings): این گروه شامل پارامترهای حیاتی برای راه‌اندازی اولیه درایو است، از جمله تنظیم منبع فرمان سرعت (مثلاً پتانسیومتر داخلی، ورودی آنالوگ، یا کلیدهای کی‌پد)، انتخاب منبع فرمان حرکت (Run/Stop)، تنظیم فرکانس‌های کاری، زمان‌های شتاب‌گیری و کاهش سرعت، و پارامترهای اولیه حفاظت. برای آشنایی بیشتر با تنظیمات اولیه اینورترها می‌توانید به مقالات مرتبط در وبلاگ الکترومارکت مراجعه کنید.
E	ورودی و خروجی‌ها (I/O Settings): پارامترهای این گروه به تعریف و پیکربندی عملکرد ورودی‌های دیجیتال و آنالوگ، و همچنین خروجی‌های دیجیتال و رله‌ای درایو اختصاص دارند. شما می‌توانید وظایف خاصی را به هر ترمینال ورودی/خروجی اختصاص دهید تا درایو بر اساس سیگنال‌های خارجی، عملکردهای مورد نظر را انجام دهد. این گروه همچنین شامل تنظیمات مربوط به پتانسیومتر روی کی‌پد و نمایشگر است.
C	سرعت‌ها و تنظیم ورودی آنالوگ (Speed & Analog Input Settings): این گروه به تنظیمات مربوط به سرعت‌های چند پله‌ای، سرعت‌های پرشی (Jump Frequencies)، و جزئیات پیکربندی ورودی‌های آنالوگ اختصاص دارد. شما می‌توانید مقیاس‌بندی ورودی‌های آنالوگ را تنظیم کرده و حداقل و حداکثر مقادیر آنها را برای کنترل دقیق سرعت تعیین کنید.
P	پارامترهای موتور (Motor Parameters): این گروه حاوی پارامترهایی است که مستقیماً به مشخصات موتور متصل به درایو مربوط می‌شوند، مانند توان نامی موتور، ولتاژ نامی، جریان نامی، فرکانس نامی، و تعداد قطب‌ها. تنظیم صحیح این پارامترها برای بهینه‌سازی عملکرد درایو و حفاظت از موتور ضروری است. برای کسب اطلاعات بیشتر در مورد نحوه تطبیق اینورتر با موتور، می‌توانید به مقالات تخصصی الکترومارکت مراجعه کنید.
H	پارامترهای پیشرفته درایو و بازگشت به تنظیمات کارخانه (Advanced & Initialization Settings): این گروه شامل پارامترهای پیشرفته‌تر برای کنترل دقیق‌تر درایو، از جمله تنظیمات مربوط به کنترل برداری بدون سنسور، جبران گشتاور، و سایر عملکردهای خاص است. همچنین، پارامترهای مربوط به بازگرداندن درایو به تنظیمات کارخانه (Reset to Factory Defaults) نیز در این گروه قرار دارند که برای عیب‌یابی یا شروع مجدد پیکربندی مفید هستند.
J	پارامترهای کنترلر PID (PID Controller Parameters): اگر از قابلیت کنترل PID داخلی درایو استفاده می‌کنید، این گروه شامل پارامترهای مربوط به این کنترلر است، از جمله ضرایب تناسبی (P)، انتگرالی (I)، و مشتقی (D)، نقطه تنظیم (Set Point)، و فیدبک فرآیند.
Y	پارامترهای ارتباط سریال (Serial Communication Parameters): این گروه به تنظیمات مربوط به ارتباط سریال درایو از طریق پروتکل RS-485 (Modbus RTU) اختصاص دارد. این شامل مواردی مانند آدرس درایو، نرخ باود (Baud Rate)، فرمت داده‌ها، و سایر تنظیمات ارتباطی است که برای اتصال درایو به PLC یا HMI (رابط کاربری انسان و ماشین) مورد نیاز است.

کارشناسان الکترومارکت آماده ارائه راهنمایی و مشاوره برای تنظیم بهینه این پارامترها و اطمینان از عملکرد صحیح Fuji Frenic Mini درایو در سیستم شما هستند.

کی‌پد (Keypad) و نحوه کار با آن

کی‌پد تعبیه شده بر روی Fuji Frenic Mini درایو، رابط کاربری اصلی برای مشاهده وضعیت درایو، تغییر پارامترها و انجام عملیات دستی است. آشنایی با این کی‌پد برای راه‌اندازی و نگهداری درایو ضروری است.

کی‌پد این درایو دارای ویژگی‌های زیر است:

صفحه نمایش LED سون سگمنت 4 رقمی: این نمایشگر، اطلاعات مربوط به فرکانس خروجی، وضعیت درایو، کد خطا و مقادیر پارامترها را نمایش می‌دهد.
شش کلید عملیاتی:
- کلید Run: برای شروع حرکت موتور.
- کلید STOP: برای توقف موتور.
- کلید جهت بالا (UP Arrow Key): برای افزایش مقادیر پارامترها یا حرکت به سمت بالا در منوها.
- کلید جهت پایین (DOWN Arrow Key): برای کاهش مقادیر پارامترها یا حرکت به سمت پایین در منوها.
- کلید RESET/PRG (Reset/Program Key): این کلید دارای دو عملکرد اصلی است:
  - RESET: در صورت بروز خطا، با فشردن این کلید می‌توان درایو را ریست کرد.
  - PRG (Program): با فشردن این کلید، درایو وارد حالت برنامه‌دهی می‌شود که امکان دسترسی به پارامترها را فراهم می‌کند.
- کلید DATA/FUNC (Data/Function Key): این کلید نیز دارای دو عملکرد اصلی است:
  - DATA: برای مشاهده مقدار یک پارامتر یا تایید یک مقدار جدید.
  - FUNC (Function): برای ورود به زیرمنوها یا تایید انتخاب.
پتانسیومتر (Potentiometer): یک پتانسیومتر گردان بر روی کی‌پد تعبیه شده است که به صورت پیش‌فرض برای کنترل مستقیم سرعت موتور استفاده می‌شود. این قابلیت به کاربر اجازه می‌دهد تا سرعت را به صورت دستی و با دقت تنظیم کند.

نحوه کار با کی‌پد:

هنگامی که Fuji Frenic Mini درایو را برقدار می‌کنید، درایو به صورت پیش‌فرض وارد مد حرکت (Running Mode) می‌شود. در این حالت، درایو آماده دریافت فرمان‌های حرکتی (مانند Run و Stop) است و می‌تواند موتور را کنترل کند.

اگر نیاز به دسترسی به پارامترها و پیکربندی درایو دارید، باید کلید RESET/PRG را فشار دهید. با این کار، درایو وارد مد برنامه‌دهی (Programming Mode) می‌شود. در این حالت، شما می‌توانید به گروه‌های پارامتری (F تا Y) دسترسی پیدا کنید تا پارامترها را مشاهده یا ویرایش نمایید.

نمایش گروه‌های پارامتری:

در مد برنامه‌دهی، گروه‌های پارامتری به صورت زیر بر روی نمایشگر کی‌پد نمایش داده می‌شوند:

گروه F: --F.I
گروه E: --E.I
گروه C: --C.I
گروه P: --P.I
گروه H: --H.I
گروه J: --J.I
گروه Y: --Y.I

با استفاده از کلیدهای جهت بالا و پایین می‌توانید بین این گروه‌های پارامتری حرکت کنید. همچنین در این حالت، می‌توانید به منوهای 2 تا 7 نیز دسترسی داشته باشید که شامل اطلاعات وضعیت و توابع خاصی هستند.

دسترسی به پارامترها و تغییر مقادیر:

برای دسترسی به پارامترهای درون هر گروه، پس از انتخاب گروه مورد نظر (مثلاً --F.I)، کلید DATA/FUNC را فشار دهید. با این کار، اولین پارامتر آن گروه (مثلاً 00F) ظاهر می‌شود. با استفاده از کلیدهای جهت بالا یا پایین، می‌توانید بین پارامترهای موجود در آن گروه حرکت کرده و پارامتر مورد نظر خود را انتخاب کنید.

برای مشاهده محتوای یک پارامتر خاص، مثلاً 01F، پس از انتخاب آن، دوباره کلید DATA/FUNC را فشار دهید. در این حالت، مقدار فعلی پارامتر (مثلاً مقدار پیش‌فرض 4 برای F01) نمایش داده می‌شود. برای تغییر این مقدار، از کلیدهای جهت بالا یا پایین استفاده کنید تا عدد مورد نظر خود را تنظیم نمایید.

پس از اعمال تغییرات، برای ذخیره (Save) مقدار جدید در حافظه درایو، کلید DATA/FUNC را فشار دهید. درایو مقدار جدید را ذخیره کرده و به پارامتر بعدی منتقل می‌شود. اگر مایلید بدون ذخیره تغییرات از پارامتر خارج شوید، کلید RESET/PRG را فشار دهید.

تسلط بر کار با کی‌پد Fuji Frenic Mini درایو به شما امکان می‌دهد تا به سرعت و به راحتی، تنظیمات لازم را برای بهینه‌سازی عملکرد درایو انجام دهید.

گروه پارامتری F: تنظیمات اساسی و اولیه درایو Fuji Frenic Mini

گروه پارامتری F در Fuji Frenic Mini درایو، به عنوان مهم‌ترین و پرکاربردترین گروه پارامترها شناخته می‌شود. این گروه شامل تنظیمات پایه و اساسی است که برای راه‌اندازی اولیه و عملکرد صحیح درایو ضروری هستند. درک صحیح این پارامترها و تنظیم آن‌ها بر اساس نیازهای کاربرد، کلید بهره‌برداری بهینه از اینورتر است. در ادامه به معرفی تک‌تک پارامترهای این گروه به همراه توضیحات و مقادیر پیش‌فرض آن‌ها می‌پردازیم.

پارامتر	پیش فرض	توضیح پارامتر
F00	0 (Disable)	محدود نمودن دسترسی به پارامترها و تغییر آنها: این پارامتر به شما امکان می‌دهد تا سطح دسترسی به پارامترهای درایو را کنترل کنید. وقتی 0 (Disable) باشد، دسترسی کامل به تمامی پارامترها برای مشاهده و تغییر وجود دارد. در صورت تنظیم مقادیر دیگر، می‌توان دسترسی را محدود کرد تا از تغییرات ناخواسته جلوگیری شود. این قابلیت امنیتی برای محیط‌های صنعتی که نیاز به جلوگیری از دستکاری‌های غیرمجاز دارند، مفید است.
F01	4	مرجع انتخاب سرعت درایو: این پارامتر، منبع اصلی فرمان سرعت برای موتور را تعیین می‌کند. انتخاب صحیح این پارامتر بر اساس روش کنترل مورد نظر شما حیاتی است: 0 = تغییر سرعت با کلیدهای جهت بالا و پایین کی‌پد: سرعت موتور مستقیماً با استفاده از کلیدهای بالا/پایین روی کی‌پد درایو تنظیم می‌شود. 1 = تغییر سرعت به وسیله ورودی آنالوگ-1 ترمینال 12: سرعت با سیگنال ولتاژ آنالوگ (مثلاً 0-10V) از ترمینال 12 کنترل می‌شود. 2 = تغییر سرعت به وسیله ورودی آنالوگ-2 ترمینال 1C: سرعت با سیگنال آنالوگ (مثلاً جریان 4-20mA یا ولتاژ) از ترمینال 1C کنترل می‌شود. 3 = سرعت به وسیله مجموع ورودی‌های آنالوگ 1 و آنالوگ 2: سرعت موتور از جمع دو سیگنال ورودی آنالوگ به دست می‌آید. 4 = پتانسیومتر داخلی درایو، سرعت را تنظیم می‌کند: سرعت با استفاده از پتانسیومتر تعبیه شده بر روی کی‌پد درایو تنظیم می‌شود. این گزینه برای کنترل دستی و سریع سرعت بسیار مناسب است.
F02	2 (کلیدهای STOP و Run راستگرد)	مرجع انتخاب فرمان درایو: این پارامتر نحوه دریافت فرمان حرکت (Run/Stop) و جهت چرخش موتور را مشخص می‌کند: 0 = استفاده از کلیدهای Run و STOP برای فرمان حرکت و توقف و استفاده از ورودی‌های FWD و REV: در این حالت، فرمان حرکت و توقف از طریق کلیدهای Run و Stop روی کی‌پد صادر می‌شود و جهت چرخش (راستگرد/چپگرد) توسط ورودی‌های دیجیتال FWD (Forward) و REV (Reverse) تعیین می‌گردد. 1 = استفاده از ورودی‌های FWD و REV برای حرکت و توقف و راستگرد-چپگرد: تمامی فرمان‌های حرکت (شامل Run/Stop و جهت) از طریق ورودی‌های دیجیتال FWD و REV کنترل می‌شوند. این حالت برای کنترل از راه دور توسط PLC یا سایر سیستم‌های کنترلی مناسب است. 2 = استفاده از کلیدهای Run و Stop برای راستگرد: با استفاده از کلیدهای Run و Stop روی کی‌پد، موتور فقط در جهت راستگرد حرکت می‌کند و متوقف می‌شود. 3 = استفاده از کلیدهای Run و Stop برای حرکت چپگرد: با استفاده از کلیدهای Run و Stop روی کی‌پد، موتور فقط در جهت چپگرد حرکت می‌کند و متوقف می‌شود.
F03	60 Hz	حداکثر فرکانس خروجی درایو (f/v): این پارامتر حداکثر فرکانسی را که درایو می‌تواند به موتور ارائه دهد، تنظیم می‌کند. این مقدار باید برابر یا کمی بالاتر از فرکانس نامی موتور باشد. تنظیم صحیح این پارامتر برای جلوگیری از کارکرد موتور در فرکانس‌های بیش از حد مجاز (Over-frequency) و یا محدود کردن دامنه سرعت مهم است.
F04	60 Hz	فرکانس مبنا در منحنی f/v: این پارامتر فرکانسی را مشخص می‌کند که در آن، ولتاژ خروجی درایو به حداکثر مقدار خود (ولتاژ نامی درایو) می‌رسد. در منحنی V/f، پس از این فرکانس، ولتاژ دیگر افزایش نمی‌یابد و درایو در حالت فلوی میدان ضعیف (Field Weakening) کار می‌کند.
F05	460 V	ولتاژ مبنا در منحنی f/v مساوی ولتاژ ورودی درایو تنظیم گردد: این پارامتر ولتاژ مبنایی را تنظیم می‌کند که در فرکانس مبنا (F04)، درایو آن را به موتور اعمال می‌کند. به طور معمول، این مقدار باید برابر با ولتاژ نامی خط ورودی درایو باشد تا موتور در محدوده ولتاژ صحیح خود کار کند.
F07	6 sec	شتاب مثبت اصلی 1 (Acceleration Time 1): این پارامتر مدت زمانی را بر حسب ثانیه تعیین می‌کند که درایو برای رسیدن به حداکثر فرکانس خروجی (F03) از فرکانس صفر نیاز دارد. تنظیم صحیح این پارامتر برای شتاب‌گیری نرم و جلوگیری از ضربه مکانیکی به سیستم یا جریان کشی زیاد موتور مهم است. برای کاربردهای مختلف، ممکن است نیاز به زمان‌های شتاب‌گیری متفاوت داشته باشید.
F08	6 sec	شتاب منفی اصلی 1 (Deceleration Time 1): این پارامتر مدت زمانی را بر حسب ثانیه تعیین می‌کند که درایو برای کاهش سرعت از حداکثر فرکانس خروجی (F03) به فرکانس صفر نیاز دارد. تنظیم صحیح این پارامتر برای توقف نرم و جلوگیری از تنش‌های مکانیکی یا تولید ولتاژ برگشتی (Regenerative Voltage) بیش از حد در درایو حیاتی است.
F09	5%	مقدار % جبران گشتاور (Torque Compensation): این پارامتر مقدار جبران گشتاور را در فرکانس‌های پایین تنظیم می‌کند. در فرکانس‌های پایین، مقاومت سیم‌پیچ‌های موتور اهمیت بیشتری پیدا می‌کند و ممکن است گشتاور کافی تولید نشود. با افزایش ولتاژ در فرکانس‌های پایین (Boost Voltage)، درایو گشتاور مورد نیاز را تامین می‌کند. تنظیم مناسب این پارامتر برای جلوگیری از افت گشتاور در سرعت‌های پایین و حفظ پایداری حرکت مهم است.
F10	1	انتخاب نوع موتور از نظر خنک‌شوندگی: این پارامتر به درایو کمک می‌کند تا درک بهتری از نوع موتور متصل شده داشته باشد و از آن برای حفاظت‌های حرارتی استفاده کند: 1 = موتورهای معمولی: موتورهای استاندارد با فن خنک‌کننده متصل به شفت موتور. 2 = موتورهای اینورتری که فن جداگانه دارد: موتورهایی که دارای فن خنک‌کننده مستقل از سرعت شفت هستند (Forced Cooling). این نوع موتورها در سرعت‌های پایین نیز به خوبی خنک می‌شوند و برای کاربردهایی با گشتاور ثابت در سرعت‌های پایین مناسب‌ترند.
F11	جریان نامی موتور	مقدار مجاز جریان خروجی از درایو برای تشخیص اضافه بار: این پارامتر، حد بالای جریان مجاز موتور را برای حفاظت درایو و موتور در برابر اضافه بار تنظیم می‌کند. این مقدار باید متناسب با جریان نامی موتور باشد. اگر جریان موتور از این مقدار برای مدت زمان مشخصی تجاوز کند، درایو هشدار داده یا فالت اضافه بار صادر می‌کند.
F12	5	مقدار ثابت زمانی حرارتی برای حفاظت اضافه بار حرارتی (Thermal Time Constant): این پارامتر یک ثابت زمانی برای مدل حرارتی موتور است که درایو برای تخمین دمای سیم‌پیچ‌های موتور از آن استفاده می‌کند. تنظیم صحیح این پارامتر به درایو کمک می‌کند تا موتور را در برابر اضافه بار حرارتی (Overload) به طور موثرتری حفاظت کند.
F14	0	عملکرد درایو در مواقعی که برق ورودی به سرعت قطع و وصل می‌شود: این پارامتر نحوه واکنش درایو به قطع و وصل لحظه‌ای برق ورودی را تعیین می‌کند: 0 = توقف موتور و فالت بر روی درایو: در صورت قطع و وصل برق، درایو موتور را متوقف کرده و خطای مربوطه را نشان می‌دهد. نیاز به ریست دستی یا اتوماتیک دارد. 4 = ری استارت و ادامه حرکت: درایو پس از برگشت برق، به صورت خودکار ریست شده و حرکت را از سر می‌گیرد (Auto-Restart). این حالت برای کاربردهایی که قطع برق لحظه‌ای رایج است و نیاز به ادامه فعالیت سریع دارند، مفید است. (مثلاً در پمپ‌های آبرسانی).
F15	70 Hz	محدود نمودن فرکانس خروجی درایو – حداکثر (Upper Frequency Limit): این پارامتر حداکثر فرکانس مجاز خروجی درایو را تنظیم می‌کند. این مقدار نمی‌تواند از F03 بیشتر باشد. این قابلیت برای محدود کردن حداکثر سرعت موتور در یک سیستم خاص استفاده می‌شود، حتی اگر مرجع سرعت بالاتر تنظیم شده باشد.
F16	0 Hz	محدود نمودن فرکانس خروجی درایو – حداقل (Lower Frequency Limit): این پارامتر حداقل فرکانس مجاز خروجی درایو را تنظیم می‌کند. موتور نمی‌تواند با فرکانسی کمتر از این مقدار کار کند. این ویژگی برای جلوگیری از کارکرد موتور در سرعت‌های بسیار پایین که ممکن است منجر به گرم شدن بیش از حد یا عملکرد نامناسب شود، کاربرد دارد.
F20	0	فرکانس شروع تزریق جریان DC برای ترمز در توقف (DC Injection Brake Start Frequency): این پارامتر فرکانسی را مشخص می‌کند که در آن، درایو شروع به تزریق جریان DC به موتور می‌کند تا عملیات ترمز DC (DC Injection Braking) را انجام دهد. ترمز DC برای توقف سریع‌تر و دقیق‌تر موتور بدون نیاز به مقاومت ترمز خارجی استفاده می‌شود.
F21	0%	مقدار % جریان DC برای ترمز DC در توقف (DC Injection Brake Current): این پارامتر مقدار جریان DC تزریق شده به موتور را برای ترمز تنظیم می‌کند. هرچه این مقدار بیشتر باشد، ترمز قوی‌تر خواهد بود، اما ممکن است باعث گرم شدن موتور نیز شود.
F22	0	مدت زمان تزریق جریان DC در توقف (DC Injection Brake Time): این پارامتر مدت زمانی را که جریان DC به موتور تزریق می‌شود تا آن را متوقف کند، تنظیم می‌کند.
F23	1 Hz	فرکانس شروع به کار درایو (Starting Frequency): این پارامتر حداقل فرکانسی را تنظیم می‌کند که درایو با آن شروع به کار می‌کند. در برخی کاربردها، شروع از فرکانس صفر ممکن است منجر به لرزش یا عدم کنترل مناسب شود، بنابراین شروع از یک فرکانس حداقل می‌تواند مفید باشد.
F25	0.2	فرکانس درایو در لحظه توقف (Stop Frequency): این پارامتر فرکانسی را تعیین می‌کند که درایو در لحظه توقف کامل موتور به آن می‌رسد. در برخی موارد، برای جلوگیری از پدیده “زیر دنده” (Coasting) یا توقف ناگهانی، می‌توان این فرکانس را به صورت دقیق تنظیم کرد.
F26	2 KHz	فرکانس سوئیچینگ کریر IGBT (PWM Carrier Frequency): این پارامتر فرکانس سوئیچینگ ترانزیستورهای IGBT در درایو را تعیین می‌کند. فرکانس بالاتر منجر به شکل موج خروجی سینوسی‌تر و کاهش نویز صوتی موتور می‌شود، اما می‌تواند باعث افزایش تلفات در درایو و گرم شدن آن گردد. فرکانس پایین‌تر، نویز صوتی بیشتری ایجاد می‌کند اما تلفات درایو را کاهش می‌دهد.
F27		مقدار نویز صوتی موتور: این پارامتر به شما امکان می‌دهد تا مقدار نویز صوتی تولید شده توسط موتور را تنظیم کنید. با تغییر فرکانس سوئیچینگ (F26) می‌توان این نویز را کنترل کرد.
F30	100%	% ضریب مربوط به ولتاژ خروجی آنالوگ FMA: این پارامتر، ضریب مقیاس‌بندی برای خروجی آنالوگ FMA را تنظیم می‌کند. به شما اجازه می‌دهد تا حداکثر مقدار خروجی آنالوگ را متناسب با حداکثر مقدار متغیری که نمایش می‌دهد، تنظیم کنید. مثلاً اگر FMA فرکانس خروجی را نشان می‌دهد، با این ضریب می‌توانید تعیین کنید که 10V (یا 20mA) خروجی، معادل چه فرکانسی باشد.
F31	فرکانس خروجی درایو=0	خروجی آنالوگ FMA، کدام متغیر درایو را نشان می‌دهد: این پارامتر مشخص می‌کند که خروجی آنالوگ FMA (Analog Output) چه کمیتی را از درایو نمایش دهد. گزینه‌های مختلفی وجود دارد که می‌توانید از بین آنها انتخاب کنید، مانند فرکانس خروجی، جریان موتور، ولتاژ DC لینک، توان خروجی، و غیره را مانیتور کنید. پیش‌فرض روی فرکانس خروجی است.
F37	1 = بارهای با گشتاور ثابت	انتخاب نوع بار متصل به درایو: این پارامتر برای بهینه‌سازی عملکرد درایو بر اساس نوع بار متصل به موتور بسیار مهم است و به درایو کمک می‌کند تا الگوریتم‌های کنترل را بر این اساس تطبیق دهد: 0 = بارهای با گشتاور متغیر (پمپ و فن): برای کاربردهایی مانند پمپ‌ها و فن‌ها که نیاز به گشتاور کم در سرعت‌های پایین دارند و گشتاور با توان 2 یا 3 سرعت افزایش می‌یابد. در این حالت، درایو منحنی V/f بهینه شده برای بارهای متغیر را اعمال می‌کند تا مصرف انرژی را کاهش دهد. 1 = بارهای با گشتاور ثابت (بالابر – نقاله): برای کاربردهایی مانند نوار نقاله‌ها، بالابرها، و ماشین‌آلات صنعتی که در تمام سرعت‌ها نیاز به گشتاور بالا و ثابت دارند. در این حالت، درایو منحنی V/f خطی‌تری را اعمال می‌کند. 3 = صرفه‌جویی در انرژی به صورت اتوماتیک با گشتاور متغیر در زمان افزایش و کاهش سرعت: درایو به صورت خودکار الگوریتم‌های بهینه‌سازی انرژی را برای بارهای با گشتاور متغیر، هم در حین شتاب‌گیری و هم در حالت پایدار، اعمال می‌کند. 4 = صرفه‌جویی در مصرف انرژی به صورت اتوماتیک با گشتاور ثابت در زمان افزایش و کاهش سرعت: درایو به صورت خودکار الگوریتم‌های بهینه‌سازی انرژی را برای بارهای با گشتاور ثابت، هم در حین شتاب‌گیری و هم در حالت پایدار، اعمال می‌کند. 5 = صرفه‌جویی در مصرف انرژی به صورت اتوماتیک به همراه جبران گشتاور در زمان افزایش و کاهش سرعت: این حالت ترکیبی از صرفه‌جویی در انرژی با جبران گشتاور است که برای بارهایی با نوسانات گشتاور کاربرد دارد و عملکرد بهینه را تضمین می‌کند.
F43	2 = جبران اتوماتیک گشتاور	محدود نمودن جریان خروجی درایو: این پارامتر برای حفاظت از درایو در برابر جریان‌های بیش از حد و کنترل گشتاور موتور استفاده می‌شود: 0 = غیرفعال: محدودیت جریان غیرفعال است. 1 = فعال در زمان سرعت ثابت و غیرفعال در زمان شتاب مثبت منفی: محدودیت جریان فقط در حالت پایدار فعال است و در زمان شتاب‌گیری و کاهش سرعت غیرفعال می‌شود. 2 = فعال در سرعت‌های ثابت و در زمان شتاب مثبت و غیرفعال در زمان شتاب منفی: محدودیت جریان در حالت پایدار و در حین شتاب‌گیری فعال است، اما در زمان کاهش سرعت غیرفعال می‌شود. این قابلیت برای جلوگیری از اضافه بار لحظه‌ای و محافظت از موتور و درایو در برابر آسیب‌های ناشی از جریان‌های بالا بسیار مهم است.
F44	180%	% مقدار حداکثر جریان برای محدود شدن جریان (پارامتر F43): این پارامتر حداکثر جریانی را بر حسب درصد از جریان نامی موتور تعیین می‌کند که درایو در صورت فعال بودن قابلیت محدودیت جریان (F43)، از آن تجاوز نخواهد کرد. تنظیم دقیق این پارامتر به جلوگیری از تریپ‌های ناخواسته درایو در زمان پیک‌های جریان کمک می‌کند.
F50	999 (Disable)	فعال یا غیرفعال نمودن حفاظت از مقاومت ترمز (Braking Resistor): این پارامتر برای فعال یا غیرفعال کردن حفاظت حرارتی مربوط به مقاومت ترمز خارجی استفاده می‌شود. اگر از مقاومت ترمز خارجی استفاده می‌کنید، باید این پارامتر را فعال کنید تا درایو دمای مقاومت را کنترل کرده و از گرم شدن بیش از حد آن جلوگیری کند. (برای حالت مقاومت ترمز داخلی = صفر).
F51	0	مقدار توان تلف شونده مجاز برای مقاومت ترمز داخلی درایو (KW): این پارامتر توان مجاز تلف شده در مقاومت ترمز داخلی درایو را (در صورت وجود) بر حسب کیلووات تنظیم می‌کند. اگر مقاومت ترمز خارجی استفاده شود، این مقدار صفر تنظیم می‌گردد.

این توضیحات جامع به شما کمک می‌کند تا با دقت بیشتری پارامترهای گروه F را تنظیم کرده و عملکرد Fuji Frenic Mini درایو خود را بهینه کنید. برای کسب اطلاعات بیشتر در مورد روش‌های بهینه‌سازی انرژی در اینورترها یا انتخاب مقاومت ترمز مناسب، به بخش مقالات تخصصی وبلاگ الکترومارکت مراجعه فرمایید. تیم فنی الکترومارکت نیز آماده ارائه مشاوره‌های تخصصی برای کلیه مراحل تنظیم و پیکربندی درایوهای شماست.

گروه پارامتری E: تعریف عملکردهای ورودی و خروجی‌ها

گروه پارامتری E در Fuji Frenic Mini درایو، محلی برای پیکربندی دقیق ورودی‌ها و خروجی‌های دیجیتال و آنالوگ درایو، و همچنین تنظیمات مربوط به پتانسیومتر موجود بر روی کی‌پد است. این گروه به شما امکان می‌دهد تا وظایف خاصی را به هر ترمینال ورودی/خروجی اختصاص دهید و درایو را به بهترین شکل ممکن با سیستم کنترل خارجی خود یکپارچه کنید. تنظیم صحیح این پارامترها برای بهره‌برداری کامل از قابلیت‌های ارتباطی و کنترلی Fuji Frenic Mini درایو ضروری است.

پارامتر	پیش فرض	توضیح پارامتر
E01	speed=0	تعریف عملکرد ورودی دیجیتال 1x (Terminal 1): این پارامتر به شما امکان می‌دهد تا وظیفه ترمینال ورودی دیجیتال شماره 1 را تعیین کنید. به صورت پیش‌فرض، speed=0 به معنای انتخاب سرعت صفر (توقف) است، اما می‌توان آن را برای عملکردهای دیگری مانند انتخاب سرعت‌های چند پله‌ای، ریست خطا، JOG، یا سایر فرمان‌های کنترلی تنظیم کرد. برای اطلاع از گزینه‌های کامل‌تر، به دفترچه راهنمای درایو مراجعه کنید.
E02	const=7	تعریف عملکرد ورودی دیجیتال 2x (Terminal 2): این پارامتر وظیفه ترمینال ورودی دیجیتال شماره 2 را تعیین می‌کند. const=7 به معنای انتخاب یک سرعت ثابت از پیش تعیین شده است. این ورودی‌ها در ترکیب با یکدیگر، می‌توانند برای انتخاب چندین سرعت ثابت مختلف استفاده شوند.
E03	Reset=8	تعریف عملکرد ورودی دیجیتال 3x (Terminal 3): این پارامتر وظیفه ترمینال ورودی دیجیتال شماره 3 را مشخص می‌کند. Reset=8 به معنای ریست کردن خطای درایو است. با تحریک این ورودی، درایو از حالت خطا خارج شده و آماده به کار می‌شود.
E10	6 sec	مدت زمان شتاب مثبت 2 (Acceleration Time 2): این پارامتر، دومین زمان شتاب‌گیری درایو را تعیین می‌کند. درایو می‌تواند بین دو زمان شتاب‌گیری (اصلی و 2) بر اساس فرمان‌های ورودی دیجیتال سوئیچ کند. این قابلیت برای کاربردهایی که نیاز به دو حالت شتاب‌گیری متفاوت (مثلاً سریع و آهسته) دارند، مفید است.
E11	6 sec	مدت زمان شتاب منفی 2 (Deceleration Time 2): این پارامتر، دومین زمان کاهش سرعت درایو را تعیین می‌کند. مشابه E10، این قابلیت امکان داشتن دو حالت کاهش سرعت متفاوت را فراهم می‌کند.
E20	Run=0	تعریف عملکرد ترانزیستور خروجی 1y (Digital Output 1): این پارامتر وظیفه خروجی ترانزیستوری کلکتور باز درایو را تعیین می‌کند. Run=0 به معنای فعال شدن این خروجی زمانی است که موتور در حال کار است. می‌توان آن را برای نشان دادن وضعیت‌های دیگری مانند رسیدن به فرکانس مشخص، وضعیت خطا، یا آماده به کار بودن درایو تنظیم کرد.
E27	99=fault	تعریف عملکرد خروجی رله (Relay Output): این پارامتر وظیفه خروجی رله‌ای درایو را تعیین می‌کند. 99=fault به معنای فعال شدن رله در صورت بروز هرگونه خطا (Fault) در درایو است. این خروجی می‌تواند برای ارسال سیگنال خطا به یک سیستم کنترلی مرکزی یا فعال کردن یک آلارم استفاده شود.
E31	60	یک فرکانس در این پارامتر، تعریف می‌شود اگر فرکانس خروجی درایو، به این فرکانس برسد عمل خواهد کرد: این پارامتر یک فرکانس آستانه را تعیین می‌کند. وقتی فرکانس خروجی درایو به این مقدار برسد، می‌توان از آن به عنوان یک شرط برای فعال کردن یک خروجی دیجیتال یا انجام یک عمل خاص دیگر استفاده کرد. این قابلیت برای نظارت بر فرکانس و کنترل فرآیندهای مرتبط با آن مفید است.
E34	—	اعلام هشدار در مورد کم بودن جریان خروجی (Low Current Detection): این پارامتر برای فعال کردن هشدار در صورت کاهش جریان خروجی موتور به زیر یک آستانه مشخص (که معمولاً نشان‌دهنده از دست دادن بار یا مشکل در سیستم است) استفاده می‌شود. این قابلیت برای تشخیص مشکلاتی مانند پارگی تسمه در فن‌ها یا خشک کار کردن پمپ‌ها مفید است.
E35	10 sec	مدت زمان تاخیر در اعلام کم بودن جریان خروجی (Low Current Delay Time): این پارامتر مدت زمانی را تعیین می‌کند که جریان خروجی باید زیر آستانه E34 باقی بماند تا هشدار کم بودن جریان صادر شود. این تاخیر برای جلوگیری از هشدارهای کاذب ناشی از نوسانات لحظه‌ای جریان است.
E40	100	ضریب نمایش مقدار PID-A ماکزیمم (PID Display Scale Max): این پارامتر ضریب مقیاس‌بندی حداکثری برای نمایش مقدار متغیر فرآیند کنترل شده توسط PID را روی نمایشگر کی‌پد تنظیم می‌کند. اگر از کنترلر PID داخلی درایو استفاده می‌کنید، این پارامتر به شما کمک می‌کند تا مقادیر را به درستی نمایش دهید.
E41	0	ضریب نمایش مقدار PID-B مینیمم (PID Display Scale Min): مشابه E40، این پارامتر ضریب مقیاس‌بندی حداقلی برای نمایش مقدار متغیر فرآیند PID را تنظیم می‌کند.
E43	0	انتخاب متغیری که قرار است توسط نمایشگر کی‌پد نشان داده شود: این پارامتر مشخص می‌کند که نمایشگر کی‌پد در حالت عادی (Running Mode) چه متغیری را نمایش دهد. گزینه‌های مختلفی وجود دارد که می‌توانید از بین آنها انتخاب کنید، مانند فرکانس خروجی، جریان موتور، ولتاژ DC لینک، توان خروجی، یا مقدار PID. پیش‌فرض روی سرعت خروجی درایو=0 است که جزئیات آن در E48 تنظیم می‌شود.
E48	0	انتخاب نوع سرعت برای نمایش بر روی نمایشگر کی‌پد: اگر E43 برای نمایش سرعت خروجی تنظیم شده باشد، این پارامتر نحوه نمایش آن سرعت را مشخص می‌کند (مثلاً فرکانس (Hz)، درصد سرعت نامی، یا RPM).
E60	None=0	تعریف عملکرد و نحوه به کارگیری پتانسیومتر (Keypad Potentiometer Function): این پارامتر عملکرد پتانسیومتر روی کی‌پد را تعیین می‌کند. None=0 به معنای عدم تخصیص عملکرد خاص است، اما می‌توان آن را برای کنترل سرعت، فرکانس، یا سایر پارامترها تنظیم کرد. (توجه: اگر F01 روی 4 باشد، پتانسیومتر برای کنترل سرعت فعال است).
E61	None=0	تعریف عملکرد ورودی آنالوگ ولتاژ ترمینال-12 (Analog Voltage Input Function): این پارامتر وظیفه ترمینال ورودی آنالوگ 12 را تعیین می‌کند. None=0 به معنای عدم تخصیص عملکرد است. می‌توان آن را برای مرجع سرعت (در ترکیب با F01)، یا سایر مقادیر کنترلی آنالوگ تنظیم کرد.
E62	None=0	تعریف عملکرد ورودی آنالوگ جریان 1C (Analog Current Input Function): همانند پارامتر E61 است: این پارامتر وظیفه ترمینال ورودی آنالوگ 1C را تعیین می‌کند که معمولاً برای دریافت سیگنال جریان 4-20mA استفاده می‌شود. None=0 به معنای عدم تخصیص عملکرد است و مانند E61، می‌توان آن را برای مرجع سرعت یا سایر مقادیر آنالوگ تنظیم کرد.
E98	FWD=98	تعریف عملکرد ورودی دیجیتال FWD (Forward Digital Input): این پارامتر به ترمینال ورودی دیجیتالی که برای فرمان حرکت به جلو (راستگرد) استفاده می‌شود، وظیفه FWD=98 را اختصاص می‌دهد. این ترمینال برای شروع حرکت در جهت راستگرد به کار می‌رود.
E99	REV=99	تعریف عملکرد ورودی دیجیتال REV (Reverse Digital Input): این پارامتر به ترمینال ورودی دیجیتالی که برای فرمان حرکت به عقب (چپگرد) استفاده می‌شود، وظیفه REV=99 را اختصاص می‌دهد. این ترمینال برای شروع حرکت در جهت چپگرد به کار می‌رود.

با درک عمیق این پارامترها، می‌توانید انعطاف‌پذیری و کارایی Fuji Frenic Mini درایو خود را در کاربردهای مختلف به حداکثر برسانید. کارشناسان فنی الکترومارکت همواره آماده ارائه مشاوره و راهنمایی برای پیکربندی دقیق درایوهای شما هستند. برای مطالعه بیشتر، می‌توانید به بخش وبلاگ الکترومارکت مراجعه کنید.

گروه پارامتری C: تنظیمات دقیق سرعت و فرکانس در درایو Fuji Frenic Mini

گروه پارامتری C در Fuji Frenic Mini درایو به طور خاص به تنظیمات مربوط به سرعت‌ها و فرکانس‌های کاری اختصاص دارد. این گروه شامل پارامترهایی است که به شما امکان می‌دهند تا کنترل دقیق‌تری بر دامنه سرعت، فرکانس‌های پرش (جهش) برای جلوگیری از رزونانس، و سرعت‌های پله‌ای برای کاربردهای خاص داشته باشید. تنظیمات صحیح در این گروه به روان‌تر و کارآمدتر شدن حرکت موتور کمک می‌کند.

تنظیمات صحیح در این گروه به روان‌تر و کارآمدتر شدن حرکت موتور کمک می‌کند.

پارامتر	پیش فرض	توضیح پارامتر
C01	0	فرکانس پرش 1 (Jump Frequency 1): این پارامتر اولین فرکانس پرش را تنظیم می‌کند. فرکانس‌های پرش به منظور جلوگیری از پدیده رزونانس (تشدید) در دستگاه‌ها یا سیستم‌های مکانیکی خاصی که ممکن است در فرکانس‌های خاصی دچار ارتعاش شدید شوند، به کار می‌رود.
C02	0	فرکانس پرش 2 (Jump Frequency 2): این پارامتر دومین فرکانس پرش را تنظیم می‌کند.
C03	0	فرکانس پرش 3 (Jump Frequency 3): این پارامتر سومین فرکانس پرش را تنظیم می‌کند. درایو، وقتی به این فرکانس‌های پرش می‌رسد، به سرعت از روی آنها عبور می‌کند تا در آن فرکانس‌ها ثابت نماند و از بروز رزونانس جلوگیری شود. باند مجاز برای عبور از روی فرکانس پرش در پارامتر C04 تنظیم می‌گردد.
C04	3 Hz	مقدار باند مجاز برای عبور از روی فرکانس پرش (Jump Frequency Band): این پارامتر عرض باند فرکانسی را در اطراف هر فرکانس پرش (C01 تا C03) تعیین می‌کند که درایو از آن به سرعت عبور خواهد کرد. به عنوان مثال، اگر C01 روی 10 هرتز و C04 روی 3 هرتز تنظیم شود، درایو از محدوده 8.5 هرتز تا 11.5 هرتز با سرعت بیشتری عبور خواهد کرد.
C05	0	فرکانس پله‌ای 1 (Step Frequency 1): این پارامتر اولین فرکانس پله‌ای یا سرعت ثابت را تنظیم می‌کند. درایوهای Fuji Frenic Mini قابلیت ذخیره و فراخوانی چندین سرعت ثابت (Multi-Step Speeds) را دارند که می‌توان از طریق ورودی‌های دیجیتال آن‌ها را انتخاب کرد.
C06	0	فرکانس پله‌ای 2 (Step Frequency 2): این پارامتر دومین فرکانس پله‌ای را تنظیم می‌کند.
C07	0	فرکانس پله‌ای 3 (Step Frequency 3): این پارامتر سومین فرکانس پله‌ای را تنظیم می‌کند.
C08	0	فرکانس پله‌ای 4 (Step Frequency 4): این پارامتر چهارمین فرکانس پله‌ای را تنظیم می‌کند.
C09	0	فرکانس پله‌ای 5 (Step Frequency 5): این پارامتر پنجمین فرکانس پله‌ای را تنظیم می‌کند.
C10	0	فرکانس پله‌ای 6 (Step Frequency 6): این پارامتر ششمین فرکانس پله‌ای را تنظیم می‌کند.
C11	0	فرکانس پله‌ای 7 (Step Frequency 7): این پارامتر هفتمین فرکانس پله‌ای را تنظیم می‌کند. با تنظیم این پارامترها و اختصاص آنها به ورودی‌های دیجیتال در گروه E، می‌توانید چندین سرعت ثابت را برای کاربردهای مختلف انتخاب کنید.
C20	0	فرکانس JOG (JOG Frequency): این پارامتر فرکانس کاری موتور را در حالت JOG (حرکت آهسته و نقطه‌ای) تنظیم می‌کند. حالت JOG برای تنظیمات اولیه، تست‌های کوچک، یا حرکت دقیق ماشین‌آلات استفاده می‌شود.
C21	0 (Disable)	فعال یا غیرفعال نمودن عملکرد تایمر درایو (Timer Function Enable/Disable): این پارامتر فعال یا غیرفعال کردن تایمر داخلی درایو را کنترل می‌کند. این تایمر می‌تواند برای عملکردهای خاصی مانند زمان‌بندی فعال‌سازی یک خروجی یا توقف خودکار موتور پس از زمان مشخص استفاده شود.
C30	2	مرجع انتخاب فرکانس 2 (Frequency Reference 2 Selection): این پارامتر منبع فرمان فرکانس دوم را تعیین می‌کند. این قابلیت به درایو امکان می‌دهد تا بین دو منبع فرمان فرکانس سوئیچ کند، که برای کاربردهایی با نیازهای کنترلی چندگانه مفید است: 0 = کنترل سرعت با کلیدهای جهت بالا و پایین کی‌پد: سرعت موتور مستقیماً با استفاده از کلیدهای بالا/پایین روی کی‌پد درایو تنظیم می‌شود. 1 = کنترل سرعت با ورودی آنالوگ 1 ترمینال 12: سرعت با سیگنال ولتاژ آنالوگ (مثلاً 0-10V) از ترمینال 12 کنترل می‌شود. 2 = کنترل سرعت با ورودی آنالوگ 1C: سرعت با سیگنال آنالوگ (مثلاً جریان 4-20mA یا ولتاژ) از ترمینال 1C کنترل می‌شود. 3 = کنترل سرعت با مجموع دو ورودی آنالوگ ترمینال 12 و 1C: سرعت موتور از جمع دو سیگنال ورودی آنالوگ به دست می‌آید. 4 = کنترل سرعت با پتانسیومتر روی کی‌پد: سرعت با استفاده از پتانسیومتر تعبیه شده بر روی کی‌پد درایو تنظیم می‌شود.
C32	100%	ضریب برای ورودی آنالوگ ترمینال 12 (Analog Input 12 Gain): این پارامتر ضریب مقیاس‌بندی برای ورودی آنالوگ ترمینال 12 را تنظیم می‌کند. با این ضریب می‌توانید تعیین کنید که سیگنال ورودی آنالوگ (مثلاً ولتاژ) چه تاثیری بر فرکانس خروجی درایو داشته باشد. مثلاً 100% به معنای تناسب کامل با دامنه ورودی است.
C33	0.05 sec	مدت زمان فیلتر برای ورودی آنالوگ ترمینال 12 (Analog Input 12 Filter Time): این پارامتر ثابت زمانی یک فیلتر دیجیتال را برای ورودی آنالوگ ترمینال 12 تنظیم می‌کند. افزایش این زمان، باعث صاف‌تر شدن سیگنال ورودی و کاهش تاثیر نویز می‌شود، اما پاسخ‌دهی درایو را نیز کندتر می‌کند.
C37	100%	% ضریب برای ورودی آنالوگ 1C (Analog Input 1C Gain): این پارامتر ضریب مقیاس‌بندی برای ورودی آنالوگ ترمینال 1C را تنظیم می‌کند، مشابه C32.
C38	0.05 sec	مدت زمان فیلتر برای ورودی آنالوگ 1C (Analog Input 1C Filter Time): این پارامتر ثابت زمانی فیلتر برای ورودی آنالوگ ترمینال 1C را تنظیم می‌کند، مشابه C33.
C50	0%	مقدار بایاس برای مرجع فرکانس 1 (Frequency Reference 1 Bias): این پارامتر به شما امکان می‌دهد تا یک مقدار آفست (Offset) یا بایاس را به مرجع فرکانس اصلی اضافه کنید. این می‌تواند برای تنظیم حداقل فرکانس مورد نیاز یا جبران خطاهای کوچک در سیگنال مرجع استفاده شود.
C51	0%	مقدار بایاس برای مرجع فرمان اول PID (PID Reference 1 Bias): این پارامتر یک مقدار آفست را برای فرمان مرجع اول کنترلر PID (در صورت استفاده) تنظیم می‌کند. این به شما امکان می‌دهد تا نقطه تنظیم (Set Point) PID را به طور دقیق‌تری کنترل کنید.

تنظیمات گروه C به شما کمک می‌کند تا درایو Fuji Frenic Mini را برای کنترل دقیق سرعت در کاربردهای خاص، از جمله پمپ‌های دارای رزونانس یا سیستم‌های نیازمند سرعت‌های ثابت چندگانه، بهینه کنید. کارشناسان ما در الکترومارکت نیز آماده ارائه مشاوره برای تنظیمات پیچیده‌تر این گروه هستند.

در کاربردهایی مانند پمپ و فن یا سیستم‌های انتقال قدرت، استفاده از سافت استارتر بسیار متداول است. پیشنهاد می‌کنیم راهنمای جامع فارسی سافت استارتر اشنایدر Altistart 22 را نیز مشاهده فرمایید.

گروه پارامتری P: تنظیمات مشخصات موتور در درایو Fuji Frenic Mini

گروه پارامتری P در Fuji Frenic Mini درایو به پارامترهای حیاتی مربوط به موتور الکتریکی متصل به درایو اختصاص دارد. تنظیم صحیح این پارامترها از اهمیت بالایی برخوردار است، زیرا مستقیماً بر عملکرد، بهره‌وری و حفاظت موتور تأثیر می‌گذارد. اطلاعات مورد نیاز برای این پارامترها معمولاً روی پلاک مشخصات (Nameplate) موتور یافت می‌شود. با وارد کردن دقیق این مقادیر، Fuji Frenic Mini درایو می‌تواند الگوریتم‌های کنترلی خود را با ویژگی‌های خاص موتور شما تطبیق دهد و بهترین عملکرد را ارائه دهد.

پارامتر	پیش فرض	توضیح پارامتر
P02	تنظیم شود	توان نامی موتور (kW): این پارامتر توان نامی موتور را بر حسب کیلووات (kW) وارد می‌کند. این مقدار را باید مستقیماً از روی پلاک مشخصات موتور بخوانید. تنظیم صحیح این پارامتر برای محاسبه صحیح جریان و توان خروجی توسط درایو و همچنین حفاظت‌های اضافه بار ضروری است.
P03	تنظیم شود	جریان نامی موتور (A): این پارامتر جریان نامی موتور را بر حسب آمپر (A) وارد می‌کند. این مقدار نیز باید از روی پلاک مشخصات موتور خوانده شود. این پارامتر برای حفاظت اضافه بار و عملکرد بهینه کنترل جریان درایو حیاتی است.
P09	0%	لغزش موتور (Motor Slip Compensation): این پارامتر برای جبران لغزش موتور القایی استفاده می‌شود. لغزش تفاوت بین سرعت سنکرون میدان دوار و سرعت واقعی روتور موتور است که با افزایش بار موتور، افزایش می‌یابد. وارد کردن مقدار لغزش (بر حسب درصد یا فرکانس) به درایو کمک می‌کند تا سرعت واقعی موتور را با دقت بیشتری کنترل کند، به خصوص در کاربردهایی که نیاز به کنترل سرعت دقیق و ثابت تحت بارهای متغیر دارند.
P99	1	انتخاب نوع و مدل موتور از بین موتورهای ساخت فوجی (Motor Type Selection): این پارامتر به شما امکان می‌دهد تا نوع و مدل خاصی از موتور را انتخاب کنید (معمولاً موتورهای استاندارد فوجی). این انتخاب ممکن است بر روی الگوریتم‌های داخلی کنترل موتور در درایو تأثیر بگذارد تا عملکرد بهینه‌تری حاصل شود.

نکته مهم: عدم تنظیم صحیح پارامترهای گروه P می‌تواند منجر به عملکرد نامناسب موتور، کاهش بهره‌وری، یا حتی آسیب به موتور و درایو شود. همیشه اطمینان حاصل کنید که این مقادیر دقیقاً با مشخصات پلاک موتور شما مطابقت دارند. الکترومارکت خدمات مشاوره فنی برای اطمینان از انتخاب و تنظیم صحیح پارامترهای موتور شما را ارائه می‌دهد.

گروه پارامتری H: پارامترهای پیشرفته و تنظیمات عمومی

گروه پارامتری H در Fuji Frenic Mini درایو شامل مجموعه‌ای از پارامترهای پیشرفته و تنظیمات عمومی است که به شما امکان می‌دهند تا کنترل دقیق‌تری بر جنبه‌های مختلف عملکرد درایو داشته باشید، از جمله مدیریت فن خنک‌کننده، بازگشت به تنظیمات کارخانه، و حفاظت‌های اضافی. این گروه همچنین شامل پارامترهای مربوط به منحنی‌های شتاب و مکانیزم‌های بازیابی از خطا است.

پارامتر	پیش فرض	توضیح پارامتر
H03	0	بازگشت به تنظیمات کارخانه (Factory Reset): این پارامتر برای بازگرداندن درایو به تنظیمات پیش‌فرض کارخانه استفاده می‌شود، که در مواقعی که تنظیمات اشتباه انجام شده یا نیاز به شروع مجدد پیکربندی دارید، بسیار مفید است. 0 = غیرفعال: این عملکرد غیرفعال است و پارامترها تغییر نمی‌کنند. 1 = تمامی پارامترهای درایو، به مقادیر پیش فرض کارخانه تغییر کند: تمامی پارامترها (به جز چند مورد خاص) به مقادیر پیش‌فرض کارخانه باز می‌گردند. 2 = پارامترهای موتور در گروه P به مقادیر پیش فرض کارخانه برگردد: فقط پارامترهای مربوط به موتور در گروه P به مقادیر پیش‌فرض کارخانه بازگردانده می‌شوند.
H04	0	تعداد ری استارت اتوماتیک فالت (Auto-Restart Retries): این پارامتر تعداد دفعاتی را تعیین می‌کند که درایو پس از بروز یک خطای خاص (مانند Overcurrent یا Overvoltage) به صورت خودکار تلاش می‌کند تا ریست شده و حرکت را از سر بگیرد. این مقدار می‌تواند از یک تا 10 تنظیم شود. این ویژگی برای کاربردهایی که قطع برق لحظه‌ای یا خطاهای گذرا رخ می‌دهد و نیاز به ادامه فعالیت بدون دخالت اپراتور دارند (مانند پمپ‌ها)، مفید است.
H05	5 sec	فاصله بین وقوع فالت و ریست شدن اتوماتیک (Auto-Restart Delay Time): این پارامتر مدت زمان انتظار درایو را بین بروز یک خطا و تلاش برای ریست شدن خودکار (در صورت فعال بودن H04) تنظیم می‌کند. این تاخیر برای اطمینان از رفع شرایط خطا قبل از شروع مجدد است.
H06	0 (Disable)	خاموش و روشن نمودن فن خنک کننده درایو: این پارامتر کنترل می‌کند که آیا فن خنک‌کننده درایو به صورت مداوم کار کند یا بر اساس دمای داخلی درایو خاموش و روشن شود. فن درایوهای بالاتر از دو اسب بخار را می‌توان از این طریق کنترل نمود. تنظیم صحیح این پارامتر می‌تواند به کاهش مصرف انرژی و افزایش عمر فن کمک کند. 0 = Disable: فن به صورت هوشمند و بر اساس دما کنترل می‌شود. 1 = Enable: فن به صورت مداوم روشن است.
H07	0 (Linear)	انتخاب نوع منحنی شتاب (Acceleration Curve Type): این پارامتر شکل منحنی شتاب‌گیری و کاهش سرعت موتور را تعیین می‌کند. انتخاب منحنی مناسب به بار و نیازهای کاربرد بستگی دارد و می‌تواند به نرم‌تر شدن حرکت، کاهش تنش مکانیکی و بهبود کیفیت فرآیند کمک کند: 0 = شتاب مثبت و منفی خطی (Linear): سرعت به صورت خطی از فرکانس اولیه به فرکانس نهایی می‌رسد. این حالت برای اکثر کاربردهای عمومی مناسب است. 1 = منحنی S-curve با شیب ملایم (S-curve Gentle Slope): شتاب‌گیری و کاهش سرعت به صورت نرم و تدریجی آغاز و پایان می‌یابد، که برای جلوگیری از تکانه‌های ناگهانی در سیستم‌های مکانیکی حساس یا بارهای با اینرسی بالا مناسب است. 2 = منحنی S-curve با شیب تند (S-curve Steep Slope): مشابه S-curve ملایم، اما با شیب اولیه و نهایی تندتر که منجر به شتاب‌گیری و کاهش سرعت سریع‌تر با شروع و پایان نرم می‌شود. 3 = خطی – منحنی: ترکیبی از شتاب‌گیری خطی و منحنی S-curve.
H12	0 (غیرفعال)	حفاظت درایو در مقابل اضافه جریان لحظه‌ای با محدود نمودن جریان (Instantaneous Overcurrent Limit): این پارامتر فعال یا غیرفعال بودن قابلیت محدود کردن جریان خروجی درایو را در مواجهه با اضافه جریان‌های لحظه‌ای کنترل می‌کند تا از تریپ درایو جلوگیری شود. 0 = غیرفعال: محدودیت جریان لحظه‌ای غیرفعال است. 1 = فعال: درایو در صورت بروز اضافه جریان لحظه‌ای، جریان خروجی را محدود می‌کند تا از تریپ جلوگیری شود.
H26	0 (غیرفعال)	حفاظت موتور در برابر حرارت زیاد توسط PTC (PTC Thermistor Protection): این پارامتر برای فعال یا غیرفعال کردن حفاظت موتور در برابر گرمای بیش از حد با استفاده از یک ترمیستور PTC (Positive Temperature Coefficient) است. PTC در سیم‌پیچ‌های موتور نصب می‌شود و در صورت افزایش دمای موتور، مقاومت آن افزایش یافته و درایو را تریپ می‌دهد. 0 = غیرفعال: حفاظت PTC غیرفعال است. 1 = فعال: حفاظت PTC فعال است.
H27	1.6 V	مقدار سطح ولتاژ ترمینال ورودی 1C برای حفاظت موتور در برابر حرارت زیاد، وقتی PTC را به ورودی 1C وصل می‌کنیم: این پارامتر سطح ولتاژ آستانه را در ترمینال ورودی 1C (که ترمیستور PTC به آن متصل است) تنظیم می‌کند. وقتی ولتاژ دریافتی از PTC به این مقدار برسد، درایو تشخیص می‌دهد که موتور بیش از حد گرم شده و فالت می‌دهد.
H69		فعال نمودن شتاب اتوماتیک در حالت ژنراتوری (Auto-Acceleration in Regeneration): این پارامتر فعال یا غیرفعال کردن قابلیت شتاب‌گیری خودکار درایو را در مواقعی که موتور در حالت ژنراتوری (تولید کننده انرژی) کار می‌کند، کنترل می‌کند. این قابلیت می‌تواند به جلوگیری از اضافه ولتاژ در باس DC درایو کمک کند.
H70		جلوگیری از به وجود آمدن خطای اضافه بار (Prevent Overload Fault): این پارامتر به درایو امکان می‌دهد تا با تنظیمات خاص، از بروز خطای اضافه بار با محدود کردن عملکرد درایو (مثلاً کاهش فرکانس) جلوگیری کند، به جای اینکه کاملاً تریپ دهد. این برای کاربردهایی که توقف ناگهانی می‌تواند مشکل‌ساز باشد، مفید است.
H97	0	اگر این پارامتر را یک کنید پیام‌های فالت پاک می‌شود (Fault Reset Function): این پارامتر یک مکانیزم برای پاک کردن پیام‌های فالت (خطاها) از حافظه درایو فراهم می‌کند. با تنظیم آن به 1، پیام‌های فالت پاک می‌شوند. (توجه: این پارامتر ممکن است فقط برای نمایش پیام‌ها باشد و نه برای ریست خود فالت.)

گروه پارامتری H در Fuji Frenic Mini درایو به شما امکان می‌دهد تا تنظیمات پیشرفته‌ای را برای بهینه‌سازی عملکرد، افزایش ایمنی و سهولت در نگهداری درایو اعمال کنید. الکترومارکت با ارائه طیف وسیعی از درایوهای صنعتی و خدمات تخصصی، آماده پشتیبانی شما در تمامی مراحل نصب و پیکربندی است. برای آشنایی بیشتر با سیستم‌های حفاظتی در اینورترها و راهنمای عیب‌یابی درایوها، می‌توانید به بخش وبلاگ الکترومارکت مراجعه کنید.

گروه پارامترهای J: کنترلر PID در درایو Fuji Frenic Mini

گروه پارامتری J در Fuji Frenic Mini درایو به طور کامل به تنظیمات مربوط به کنترلر PID (Proportional-Integral-Derivative) داخلی درایو اختصاص دارد. این قابلیت به درایو امکان می‌دهد تا به عنوان یک کنترل‌کننده حلقه بسته برای فرآیندهای صنعتی عمل کند و پارامترهایی مانند فشار، دما، سطح مایع، یا دبی را به صورت خودکار در یک نقطه تنظیم (Set Point) خاص حفظ کند. این ویژگی نیاز به کنترل‌کننده‌های PID خارجی را در بسیاری از کاربردهای سبک و متوسط از بین می‌برد و پیچیدگی سیستم را کاهش می‌دهد.

پارامتر	پیش فرض	توضیح پارامتر
J01	0 (غیرفعال)	انتخاب نوع کنترل PID (PID Control Type): این پارامتر نوع عملکرد کنترلر PID را تعیین می‌کند و به شما امکان می‌دهد تا کنترلر PID را فعال یا غیرفعال کنید و جهت کنترل آن را مشخص کنید: 0 = غیرفعال: کنترلر PID غیرفعال است و درایو به عنوان یک کنترل‌کننده سرعت معمولی عمل می‌کند. 1 = کنترل PID نرمال: درایو به صورت مستقیم عمل می‌کند؛ یعنی اگر مقدار فیدبک کمتر از نقطه تنظیم باشد، فرکانس خروجی را افزایش می‌دهد و برعکس. این حالت برای کنترل پمپ‌ها، فن‌ها و حفظ فشار/دبی معمول است. 2 = کنترل PID معکوس: درایو به صورت معکوس عمل می‌کند؛ یعنی اگر مقدار فیدبک کمتر از نقطه تنظیم باشد، فرکانس خروجی را کاهش می‌دهد و برعکس. این حالت برای کاربردهایی مانند کنترل دما با استفاده از یک عنصر گرمایشی (که افزایش فرکانس باعث افزایش دما می‌شود) کاربرد دارد.
J02	0 (کی‌پد)	انتخاب یک ورودی به عنوان ورودی Process (Process Input Selection): این پارامتر منبع سیگنال ورودی فرآیند (Process Variable – PV) را برای کنترلر PID تعیین می‌کند، که همان فیدبک از فرآیند است: 0 = از طریق کی‌پد: مقدار فیدبک به صورت دستی از طریق کی‌پد وارد می‌شود (معمولاً برای تست یا کاربردهای بسیار ساده). 1 = از طریق پتانسیومتر یا ورودی‌های آنالوگ: سیگنال فیدبک از طریق پتانسیومتر خارجی یا یکی از ورودی‌های آنالوگ (ترمینال 12 یا 1C) دریافت می‌شود. این رایج‌ترین روش برای اتصال سنسورهای فیدبک است. 2 = توسط ارتباط سریال: سیگنال فیدبک از طریق پورت ارتباط سریال (Modbus RTU) و از یک سیستم کنترلی خارجی مانند PLC ارسال می‌شود.
J03	0.1	بهره تناسبی P (Proportional Gain): این پارامتر میزان واکنش کنترلر PID به خطای لحظه‌ای (تفاوت بین نقطه تنظیم و فیدبک) را تعیین می‌کند. افزایش P باعث پاسخ‌دهی سریع‌تر می‌شود، اما ممکن است منجر به نوسان یا ناپایداری سیستم شود.
J04	0	مدت زمان انتگرال (Integral Time): این پارامتر زمان مورد نیاز برای حذف خطای حالت ماندگار (Steady-State Error) را تنظیم می‌کند. افزایش زمان انتگرال باعث کاهش نوسان می‌شود اما پاسخ‌دهی را کند می‌کند. کاهش آن می‌تواند پاسخ را سریع‌تر کند اما احتمال Over-shoot را افزایش می‌دهد.
J06	0.5 sec	ثابت زمانی فیلتر فیدبک (Feedback Filter Time Constant): این پارامتر ثابت زمانی یک فیلتر دیجیتال را برای سیگنال فیدبک PID تنظیم می‌کند. فیلتر کردن سیگنال فیدبک می‌تواند نویز را کاهش داده و پایداری سیستم را بهبود بخشد، اما ممکن است پاسخ‌دهی سیستم را نیز کمی کند کند.

در کاربردهای PID، به یک ورودی برای نقطه تنظیم (Set Point) و یک فیدبک از فرآیند (Process Variable) نیاز است. انتخاب ورودی برای نقطه تنظیم و فیدبک توسط پارامترهای E60 (پتانسیومتر)، E61 (ورودی آنالوگ 12)، E62 (ورودی آنالوگ 1C) و J02 (انتخاب ورودی فرآیند) انجام می‌شود.

مثال عملی برای پیکربندی PID: فرض کنید می‌خواهید از پتانسیومتر روی درایو برای تنظیم نقطه تنظیم (Set Point) کنترل PID استفاده کنید و از ورودی 1C برای دریافت فیدبک فرآیند (مثلاً یک سنسور فشار) استفاده نمایید. برای این کار باید پارامترها را به شرح زیر تنظیم کنید:

پارامتر J02 را روی 1 قرار دهید: این به معنای انتخاب ورودی آنالوگ/پتانسیومتر به عنوان ورودی فرآیند (فیدبک) است.
پارامتر E60 (تعریف عملکرد و نحوه به کارگیری پتانسیومتر) را روی 3 قرار دهید: این مقدار به معنای اختصاص پتانسیومتر به عنوان منبع نقطه تنظیم PID است.
پارامتر E62 (تعریف عملکرد ورودی آنالوگ جریان 1C) را روی 5 قرار دهید: این مقدار به معنای اختصاص ورودی 1C به عنوان منبع فیدبک PID است.

نکته مهم: تنظیم دقیق پارامترهای PID (بهره تناسبی، زمان انتگرال) به شدت به ماهیت فرآیند و پاسخ‌دهی سیستم بستگی دارد و معمولاً نیاز به تنظیم و تست تجربی (Tuning) دارد تا بهترین عملکرد حاصل شود. کارشناسان الکترومارکت می‌توانند در زمینه تنظیم و بهینه‌سازی کنترلر PID برای کاربردهای خاص شما، مشاوره تخصصی ارائه دهند. برای مطالعه بیشتر در مورد مبانی کنترل PID و کاربردهای اینورترها در سیستم‌های حلقه بسته، به بخش وبلاگ الکترومارکت مراجعه کنید.

الکترومارکت با ارائه طیف وسیعی از درایوهای Fuji و همچنین درایوهای اشنایدر و سایر برندهای معتبر، آماده ارائه مشاوره و خدمات پشتیبانی به شماست. برای خرید، مشاوره و نصب انواع درایو و اینورتر Fuji با کارشناسان ما در تماس باشید.

خدمات الکترومارکت در حوزه درایوهای Fuji

در صورت نیاز به مشاوره برای انتخاب یا تنظیم درایو Fuji، می‌توانید از خدمات مشاوره و فروش تخصصی تیم الکترومارکت بهره‌مند شوید.

همچنین تیم فنی الکترومارکت با ارائه مشاوره تخصصی و خدمات تعمیرات انواع درایو، آمادگی دارد تا در اجرای پروژه‌های صنعتی شما همراه باشد. جهت ارتباط با ما به صفحه تماس با ما مراجعه فرمایید.
