در دنیای امروز که صنعت و ساخت‌وساز مدرن در حال توسعه‌اند، کنترل دقیق فشار سیالات و جریان هوا از اهمیت بسزایی برخوردار است. درایو GD270 ابزاری توانمند و پیشرفته است که برای مدیریت سیستم‌های بوستر پمپ و فن طراحی شده است. این درایو با استفاده از فناوری‌های نوین، علاوه بر تضمین راندمان بالا، به کاهش چشمگیر مصرف انرژی نیز کمک می‌کند. اگر در پی یافتن راهکاری تخصصی برای پایدارسازی فشار در شبکه‌های آب‌رسانی هستید، این مقاله از الکترومارکت به شما کمک خواهد کرد. در اینجا، شما با جزئیات کامل فرآیندهای نصب، راه‌اندازی و پیکربندی این درایو آشنا خواهید شد. تیم متخصص الکترومارکت، با پشتوانه سال‌ها تجربه در تأمین تجهیزات صنعتی، آماده است تا شما را در انتخاب و پیاده‌سازی بهینه این سیستم‌ها همراهی کند. برای دریافت مشاوره حرفه‌ای و خرید، کافی است با کارشناسان ما تماس بگیرید.
شناخت بوستر پمپ و عملکرد درایو GD270 در آن
یک سیستم بوستر پمپ از چندین پمپ تشکیل شده که به صورت موازی با هم کار می‌کنند. هدف اصلی این پمپ‌ها، تأمین دبی (جریان) و ارتفاع مورد نیاز با حداکثر کارایی و حداقل مصرف برق است. نقش کلیدی این سیستم، ثابت نگه داشتن فشار در شبکه مصرف، با وجود الگوهای متغیر مصرف، است.
برای مثال، در یک سیستم سه پمپه، در صورت نبود مصرف در خروجی، فشار ثابت باقی می‌ماند و تمامی پمپ‌ها خاموش هستند. اما به محض شروع مصرف، فشار شبکه کاهش می‌یابد. در این شرایط، درایو GD270 به صورت خودکار یکی از پمپ‌ها را وارد مدار می‌کند و با افزایش مصرف، سرعت آن را افزایش می‌دهد. اگر دبی مورد نیاز از حداکثر دبی پمپ اول بیشتر باشد، درایو به صورت تدریجی پمپ‌های کمکی بعدی را به مدار می‌افزاید. چگونگی ورود و خروج پمپ‌ها و نحوه عملکرد آنها در مدهای مختلفی قابل تنظیم است که در ادامه به تفصیل توضیح داده خواهد شد.
در الکترومارکت، ما مجموعه‌ای کامل از درایوهای GD270 را همراه با پشتیبانی جامع عرضه می‌کنیم. اگر برای انتخاب مدل مناسب پروژه خود به راهنمایی نیاز دارید، با تیم فنی ما تماس بگیرید تا بهترین پیشنهاد را ارائه دهیم.
نحوه عملکرد درایو GD270 در سیستم بوستر پمپ
- زمان سکون: وقتی مصرفی در خروجی وجود ندارد، فشار ثابت است و تمام پمپ‌ها خاموش می‌مانند.
- آغاز به کار: با شروع مصرف و کاهش فشار، درایو اولین پمپ را با تنظیم دور متغیر راه‌اندازی می‌کند.
- افزایش سرعت: هرچه مصرف بیشتر می‌شود، سرعت موتور پمپ نیز افزایش می‌یابد.
- اضافه شدن پمپ کمکی: اگر دبی مورد نیاز از حداکثر ظرفیت پمپ اول بیشتر شود، درایو پمپ دوم را وارد مدار می‌کند. در این حالت، درایو ابتدا پمپ اول را به شبکه برق بای‌پس کرده و پمپ دوم را با دور متغیر فعال می‌سازد.
- ادامه فرآیند: این چرخه برای پمپ‌های بعدی نیز تکرار می‌شود.
- کاهش مصرف: با کاهش مصرف، سرعت موتور دور متغیر کاهش می‌یابد تا به حداقل فرکانس تعیین‌شده برسد. در این نقطه، اولین پمپ بای‌پس شده از مدار خارج می‌شود و به دنبال آن، پمپ‌های دور ثابت بعدی نیز خاموش می‌گردند. در نهایت، پمپ دور متغیر نیز خاموش می‌شود.
مد اول: راه‌اندازی نرم تمامی پمپ‌ها توسط درایو GD270
این روش، جامع‌ترین شیوه کنترل بوستر پمپ است. در این حالت:
- هنگامی که مصرفی وجود ندارد، فشار ثابت است و پمپ‌ها خاموش هستند.
- با کاهش فشار ناشی از مصرف، درایو پمپ اول را به صورت دور متغیر راه‌اندازی می‌کند و با افزایش مصرف، سرعت آن را افزایش می‌دهد.
- اگر جریان مورد نیاز از حداکثر ظرفیت پمپ اول در حداکثر فرکانس بالاتر رود، درایو پمپ دوم را وارد مدار می‌کند. به این منظور، درایو پمپ اول را به شبکه برق بای‌پس می‌کند و پمپ دوم را به صورت دور متغیر استارت می‌زند.
- با افزایش بیشتر مصرف، سرعت موتور دوم افزایش می‌یابد. اگر دو پمپ هم کافی نباشند، پمپ دوم نیز بای‌پس شده و درایو پمپ سوم را با دور متغیر وارد مدار می‌کند. این چرخه برای تعداد پمپ‌های بیشتر نیز ادامه می‌یابد.
- با کاهش مصرف، سرعت موتور دور متغیر کم می‌شود تا به حداقل فرکانس برسد. سپس، اولین پمپ بای‌پس‌شده از مدار خارج شده و پمپ‌های دور ثابت بعدی نیز به همین ترتیب خاموش می‌شوند. در نهایت، پمپ دور متغیر خاموش می‌گردد.

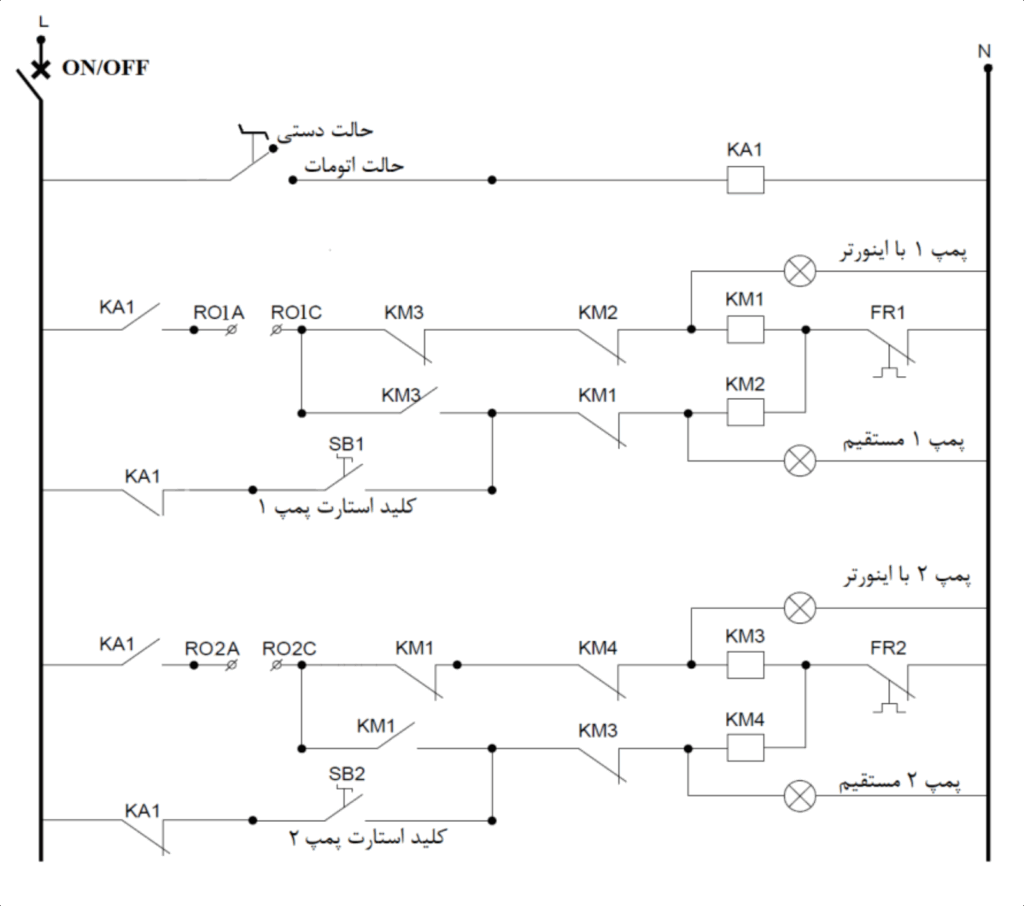

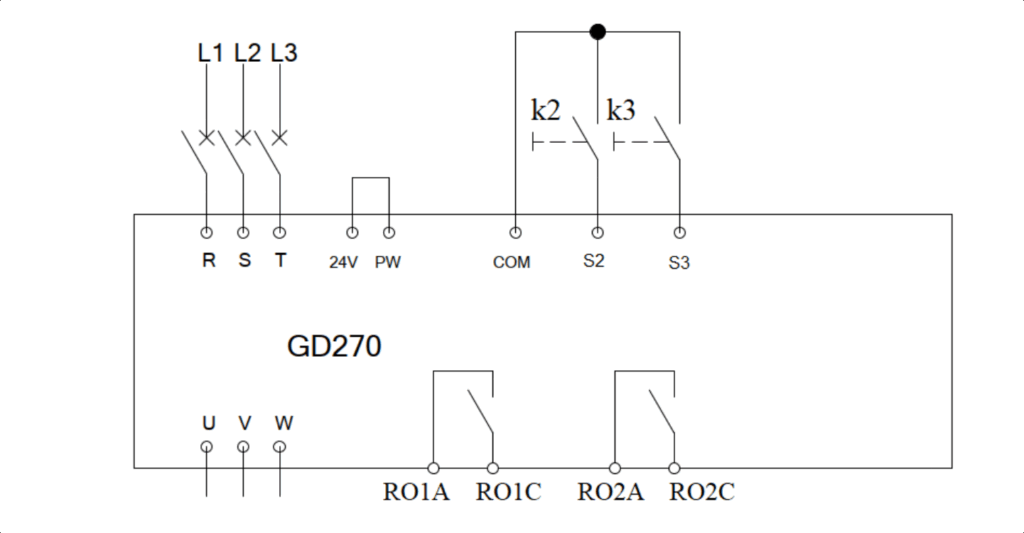

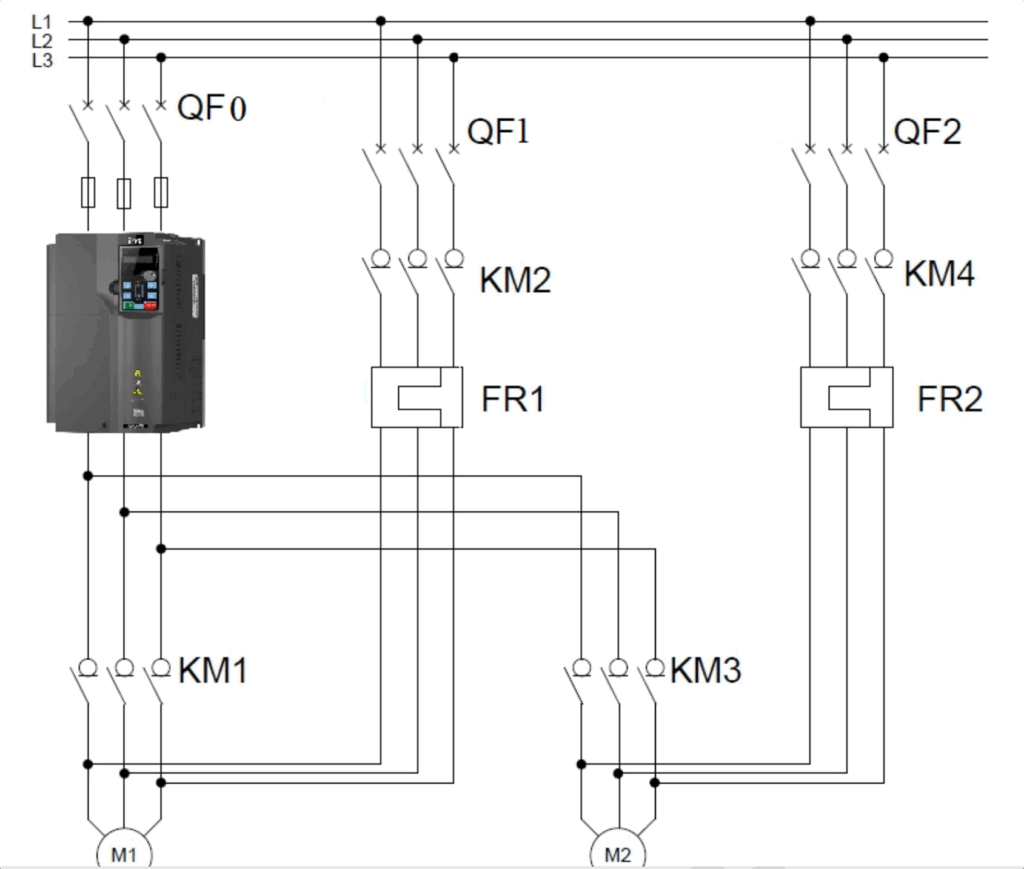

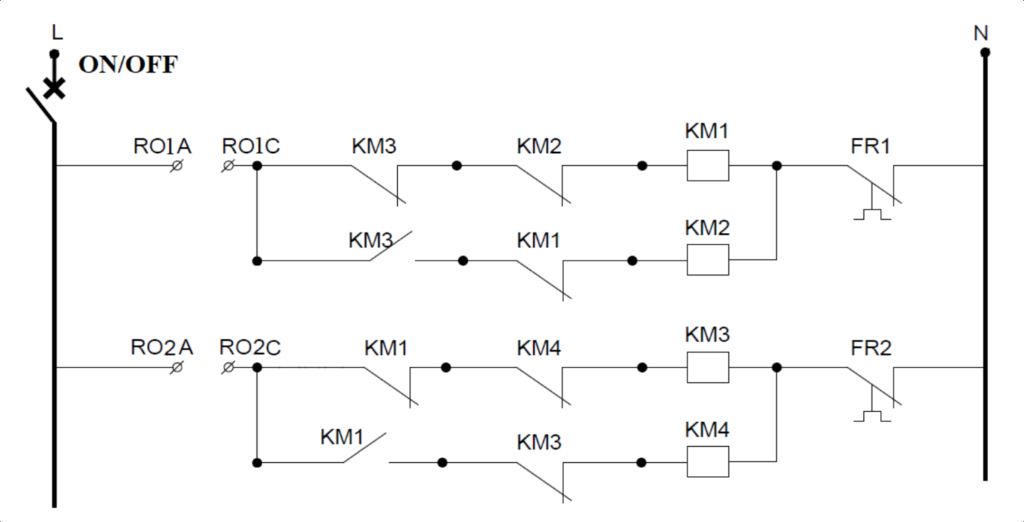

مدار فرمان و قدرت بوستر پمپ دو پمپه (مد اول)
در مدار قدرت و فرمان برای دو پمپ، از قطعاتی مانند موتور (M)، کنتاکتور (KM)، بریکر (QF) و بی‌متال (FR) استفاده می‌شود. کلیدهای K2 و K3 در مدار فرمان برای از کار انداختن پمپ‌ها به کار می‌روند؛ اگر هر یک از این کلیدها قطع شود، پمپ مربوطه از سیستم خارج می‌شود و درایو آن را در نظر نمی‌گیرد. در صورت عدم نیاز به تجهیزات اضافی مانند چراغ سیگنال یا کلیدهای دستی/اتوماتیک، میتوانید مدار فرمان را ساده کنید.
در این شکل از کلید k2 و k3 برای غیر فعال کردن پمپ ها استفاده می شود. چنانچه هر یک از کلیدها قطع شود پمپ مربوطه از سیستم بوستر پمپ خارج شده و درایو آن را در نظر نمی گیرد.

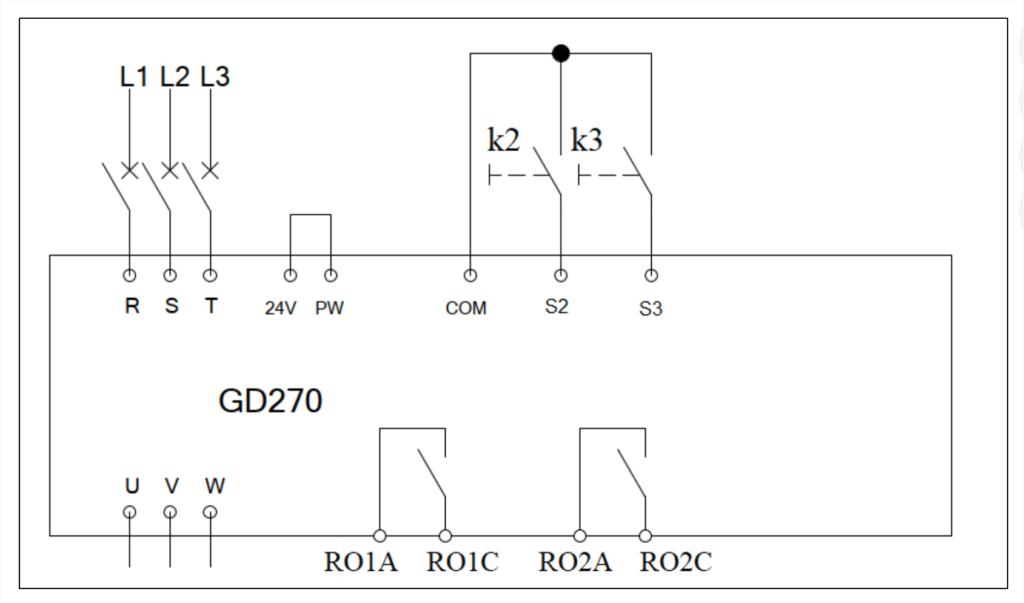

اگر به تجهیزات اضافی از قبیل چراغ سیگنال و کلید دستی/اتومات نیاز ندارید میتوانید مدار فرمان را به شکل زیر ساده کنید.

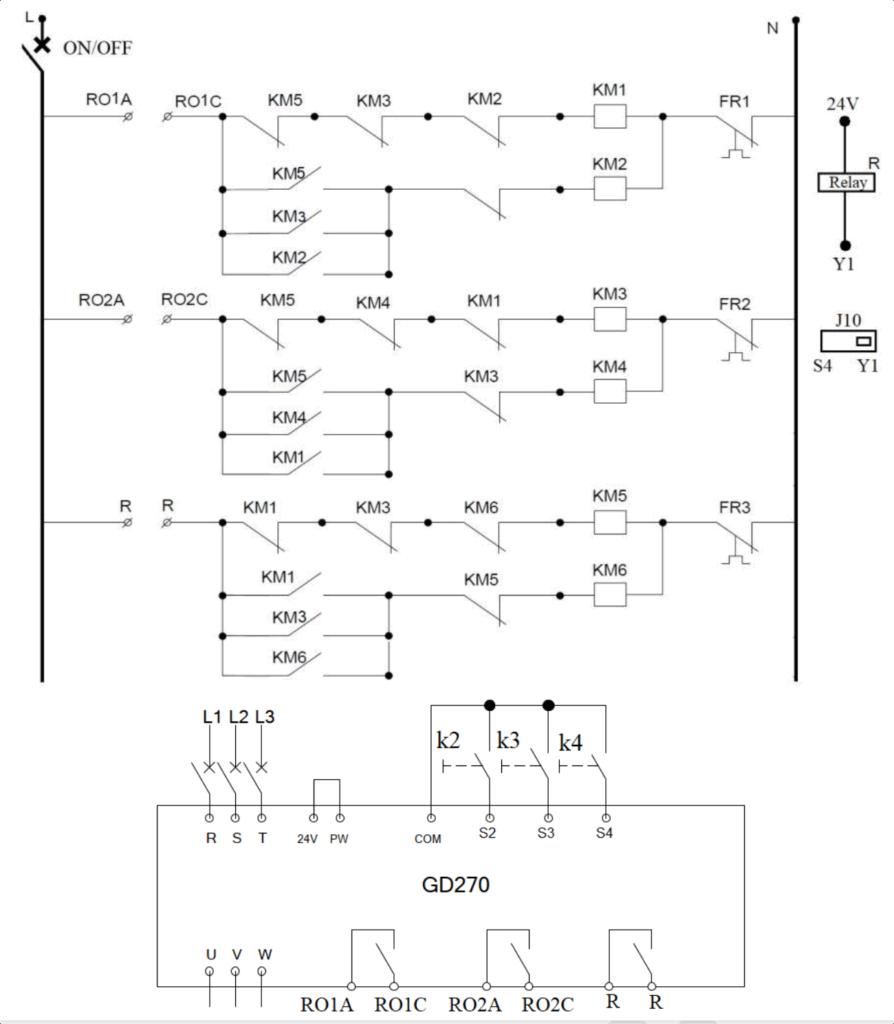

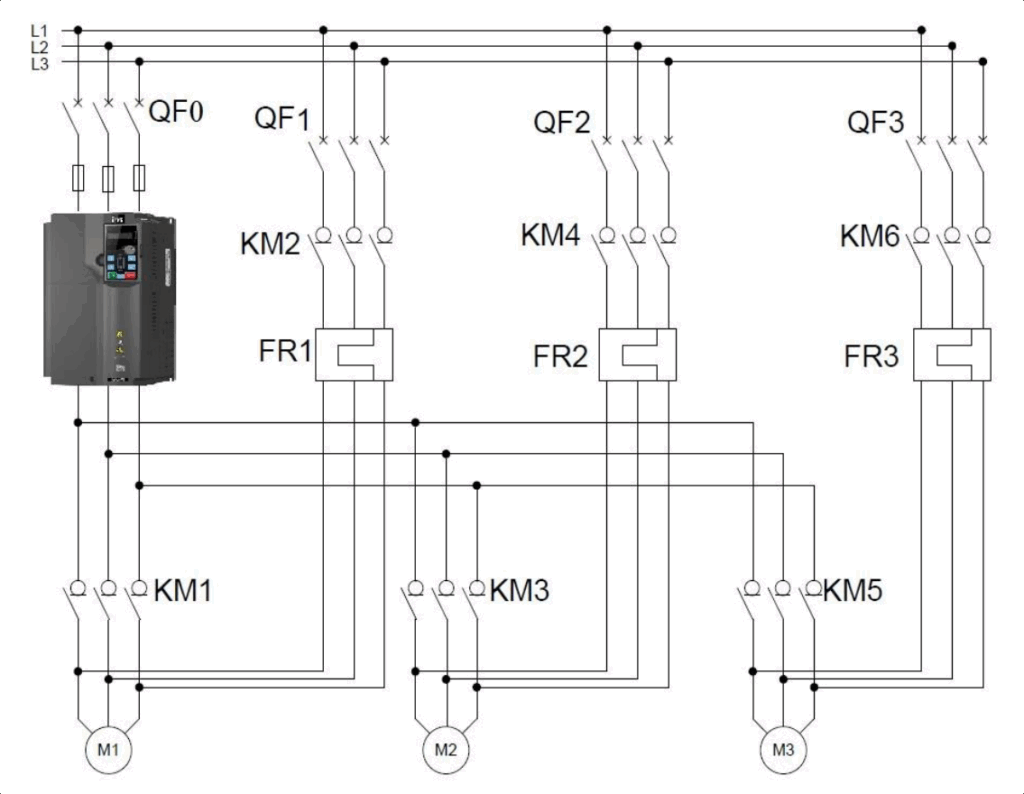

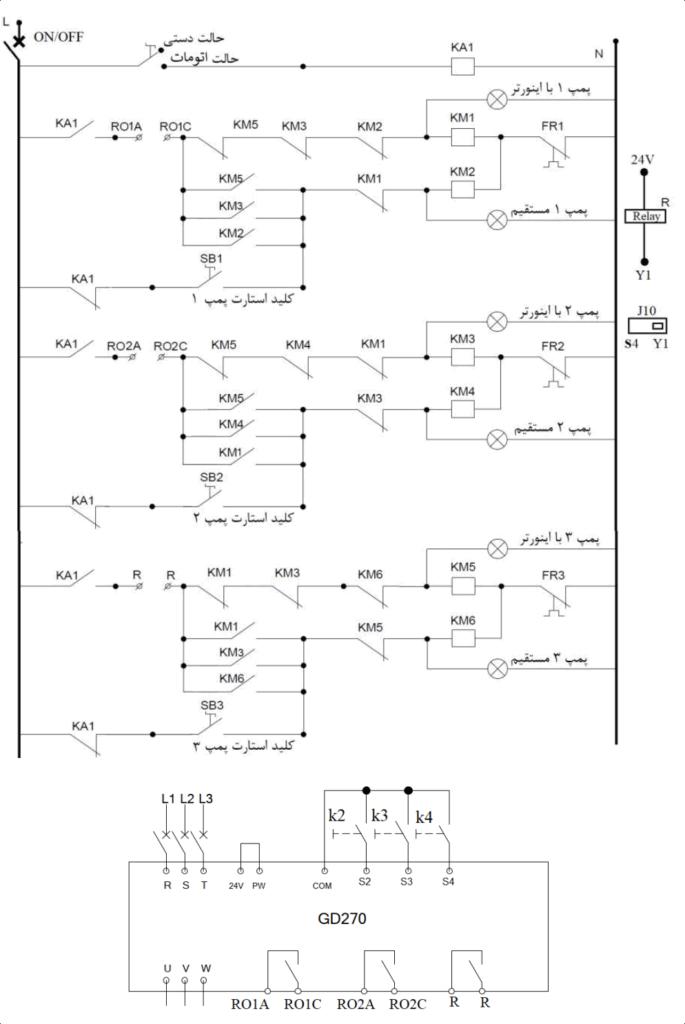

مدار فرمان و قدرت بوستر پمپ سه پمپه (مد اول)
برای سه پمپ، مدار قدرت و فرمان مشابه است، با این تفاوت که پمپ سوم نیز اضافه می‌شود. برای سیستم‌های با ۴ پمپ یا بیشتر، به کارت رله (EC-IO503-00) نیاز دارید که شش رله خروجی برای کنترل پمپ‌ها فراهم می‌کند. تنظیمات رله‌های این کارت جانبی در گروه P26 انجام می‌گیرد.
برای کنترل پمپ سوم در مدار فرمان، از خروجی دیجیتال درایو استفاده می‌شود که بوبین رله R را تحریک می‌کند (جامپر J10 باید روی Y1 قرار داشته باشد).
حداکثر جریان قابل تحمل Y1 برابر با ۵۰ میلی‌آمپر است، بنابراین در انتخاب رله خارجی دقت کنید. در صورت عدم نیاز به تجهیزات اضافی، مدار فرمان قابل ساده‌سازی است.

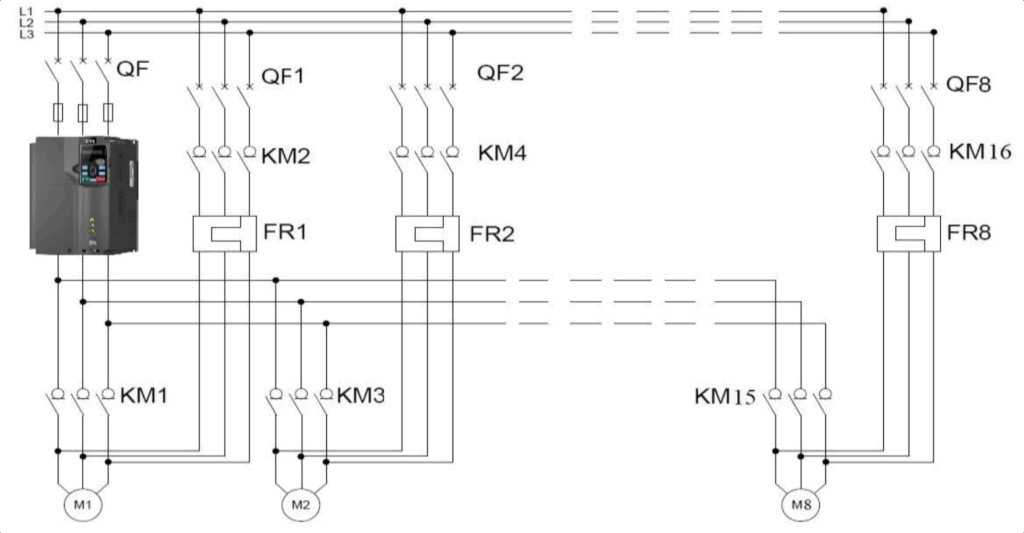

مدار فرمان و قدرت بوستر پمپ هشت پمپه (مد اول)
درایو GD270 قادر به کنترل تا ۸ پمپ است. مدار قدرت برای هشت پمپ شامل موتورها، کنتاکتورها، بریکرها و بی‌متال‌ها است.
مثال‌ها و تنظیمات عملی
مثال ۱: کنترل بوستر پمپ دو پمپه با فشار ۶ بار و سنسور ۴-۲۰mA (۱۰ بار)
مدار قدرت و فرمان را برای دو پمپ ببندید. سنسور فشار را روی ورودی AI1 نصب کنید. سپس تنظیمات زیر را در درایو انجام دهید (پارامترهایی که مقدار آنها مشخص نشده، بر اساس پلاک موتور و شرایط کاری تنظیم شوند):
| پارامتر | توضیحات |
| P00.18=1 | بازگرداندن درایو به تنظیمات کارخانه |
| P00.01=1 | تعیین محل استارت و استپ از ترمینال |
| P01.18=1 | فعال‌سازی استارت مجدد پس از قطع و وصل برق |
| P02.01-P02.05 | توان، فرکانس، سرعت، ولتاژ و جریان نامی موتور |
| P05.01=1 | استارت درایو با کلید K1 |
| P05.02=104 | غیرفعال‌سازی پمپ ۱ با کلید K2 |
| P05.03=105 | غیرفعال‌سازی پمپ ۲ با کلید K3 |
| P05.24=2 | تعریف ۴ میلی‌آمپر به عنوان حداقل فشار سنسور |
| P05.50=1 | انتخاب ورودی جریانی برای AI1 |
| P06.03=57 | کنترل پمپ ۱ با خروجی رله RO1 |
| P06.04=58 | کنترل پمپ ۲ با خروجی رله RO2 |
| P90.02=10 | رنج اندازه‌گیری سنسور (۱۰ بار) |
| P90.03=10 | حد بالای رفرنس PID1 |
| P90.06=0 | انتخاب کی‌پد به عنوان محل Set-Point |
| P90.07=6 | مقدار Set-Point (۶ بار) |
| P90.08=1 | انتخاب ورودی AI1 به عنوان محل فیدبک |
| P90.27=2 | تنظیم گین تناسبی کنترلر PID (1 تا 10) |
| P90.28=0.8 | تنظیم گین انتگرالگیر کنترلر PID (0.5 تا 2) |
| P94.00=1 | فعال‌سازی مد بوستر پمپ |
| P94.01=1 | فعال کردن مد Sleep بر اساس فرکانس |
| P94.02=… | فرکانس Sleep درایو |
| P94.04=…s | مدت زمان تأخیر برای رفتن به مد Sleep (پیشنهاد ۱۰ تا ۳۰ ثانیه) |
| P94.05=10% | میزان تقویت فشار قبل از Sleep |
| P94.06=5 | مدت زمان تقویت فشار |
| P94.08=10% | میزان افت فشار برای استارت مجدد (Wake up) |
| P94.09=…s | میزان تأخیر در Wake-up (۰ تا ۵ ثانیه) |
| P94.10=1 | انتخاب مد راه‌اندازی نرم پمپ‌ها و بای‌پس آنها |
| P94.11=2 | تعداد پمپ‌ها |
| P94.34=…h | زمان کارکرد برای جابجایی پمپ‌ها (اتوچنج) |
| P90.18/P90.19 | تنظیم حفاظت قطع فیدبک |
| P94.49=5s | شتاب استارت (ACC) |
| P94.50=5s | شتاب استپ (DEC) |
| P96.32=2 | فعال‌سازی حفاظت خشک کارکردن پمپ |
| P96.33/P96.34 | تنظیم حفاظت خشک کارکردن پمپ |
پس از انجام این تنظیمات، با وصل کردن کلید K1، درایو استارت می‌شود. برای اتصال سنسور و کلیدها، از ورودی‌های مناسب درایو GD270 استفاده کنید.
مثال ۲: کنترل بوستر پمپ سه پمپه با فشار ۶ بار و سنسور ۴-۲۰mA (۱۰ بار)
مدار قدرت را برای سه پمپ و مدار فرمان را با کلیدها ببندید. سنسور را روی AI1 نصب کنید. تنظیمات مشابه مثال قبل است، با این تفاوت‌ها:
| پارامتر | توضیحات |
| P05.00=1 | تنظیم ورودی HDI به عنوان ورودی دیجیتال پنجم |
| P05.05=106 | کلید K4 برای غیرفعال کردن پمپ ۳ |
| P06.01=59 | کنترل پمپ ۳ با خروجی دیجیتال Y |
| P06.03=58 | کنترل پمپ ۲ با خروجی رله RO1 |
| P06.04=57 | کنترل پمپ ۱ با خروجی رله RO2 |
| P94.11=3 | تعداد کل پمپ‌ها |
برای کنترل پمپ سوم از خروجی دیجیتال استفاده می‌شود و جامپر J10 باید روی Y1 قرار گیرد. پس از تنظیمات، با وصل کلید K، درایو استارت می‌شود. در الکترومارکت، خدمات نصب و تنظیم درایو GD270 را با تیم متخصص ارائه می‌دهیم. برای دریافت کمک در پروژه‌های مشابه، با ما تماس بگیرید.
مد دوم: راه‌اندازی پمپ‌های کمکی با دور ثابت
در این حالت، پمپ اصلی به درایو متصل است، اما پمپ‌های کمکی به صورت مستقیم به شبکه برق وصل می‌شوند.
- در ابتدا، پمپ‌ها خاموش هستند.
- با افت فشار، پمپ اصلی با دور متغیر راه‌اندازی می‌شود.
- اگر جریان مورد نیاز از حداکثر ظرفیت پمپ اول بیشتر شود، پمپ کمکی دوم مستقیماً وارد مدار می‌شود.
- اگر پس از زمان معین فشار همچنان تأمین نشود، پمپ سوم نیز مستقیماً وارد مدار می‌شود.
- با کاهش مصرف، سرعت پمپ دور متغیر به حداقل فرکانس می‌رسد و یکی از پمپ‌های کمکی خاموش می‌شود. این روند به ترتیب برای پمپ‌های بعدی تکرار می‌شود و در نهایت پمپ دور متغیر خاموش می‌گردد.
مثال ۳: بوستر پمپ دو پمپه در مد دوم با فشار ۶ بار و سنسور ۴-۲۰mA (۱۰ بار)
مدار فرمان و قدرت را برای دو پمپ ببندید و سنسور را روی AI1 نصب کنید. تنظیمات به شرح زیر است:
| پارامتر | توضیحات |
| P94.10=0 | انتخاب مد راه‌اندازی نرم |
| P94.11=2 | تعداد پمپ‌ها |
| P06.03=58 | کنترل پمپ دور ثابت با رله RO1 |
در این مد، درایو تا چهار پمپ را بدون کارت جانبی کنترل می‌کند. برای پنج پمپ یا بیشتر، از کارت رله (EC-IO503) استفاده کنید. کارشناسان الکترومارکت آماده‌اند تا در پیاده‌سازی این مد به شما کمک کنند.
کنترل سطح آب با درایو GD270
مثال ۴: پمپاژ آب برای آبیاری بارانی از استخر با محدودیت سطح آب
برای جلوگیری از خالی شدن استخر (کمتر از ۳۰% ارتفاع)، از فیدبک سنسور سطح (اولتراسونیک) که به AI2 وصل شده است، استفاده کنید. در این سناریو، اگر سطح آب بیشتر از ۵۰% باشد، پمپ با فشار ۶ بار کار می‌کند؛ اگر بین ۳۰% تا ۵۰% باشد، فشار به ۴ بار کاهش می‌یابد؛ و اگر کمتر از ۳۰% شود، پمپ متوقف خواهد شد. هنگام استارت مجدد، اگر سطح بین ۵۰% تا ۷۰% باشد، فشار ۴ بار و اگر بالای ۷۰% باشد، فشار ۶ بار خواهد بود. تنظیمات:
| پارامتر | توضیحات |
| P94.39=3 | انتخاب AI2 برای سنسور سطح |
| P94.40=70% | سطح بالای آب (بالاتر از این، نرمال کار می‌کند) |
| P94.41=50% | حد پایین سطح آب |
| P94.42=30% | حد اتمام آب (کمتر از این، استپ) |
| P94.43=4 | فشار بک‌آپ |
با وصل کلید K، درایو استارت می‌شود. برای اتصال همزمان سنسور سطح و فشار، از ورودی‌های AI1 و AI2 استفاده کنید. برای سفارشی‌سازی، با الکترومارکت تماس بگیرید.
تنظیم پارامترهای مهم درایو GD270
در ادامه، پارامترهای پرکاربرد عمومی و تخصصی بوستر پمپ ارائه شده است. برای تنظیمات دقیق‌تر، از خدمات مشاوره الکترومارکت بهره‌مند شوید.
پارامترهای عمومی پرکاربرد
| پارامتر | نام | توضیحات | پیش‌فرض |
| P00.01 | محل استارت | 0: کی‌پد، 1: ترمینال، 2: شبکه ارتباطی | 2 |
| P00.11 | ACC Time 1 | شتاب استارت اصلی بر حسب ثانیه | – |
| P00.12 | DEC Time 1 | شتاب استپ اصلی بر حسب ثانیه | – |
| P00.18 | ریست کارخانه‌ای | 1: ریست تنظیمات، 2: ریست اطلاعات خطاها | – |
| P01.18 | حفاظت قطع/وصل برق | 0: عدم استارت، 1: استارت در صورت وجود فرمان | 0 |
| P01.21 | حفاظت قطع برق | 0: خیر، 1: بله | 0 |
| P01.22 | تأخیر شروع مجدد | زمان تأخیر راه‌اندازی مجدد | 1s |
| P02.00 | انتخاب نوع موتور | 0: آسنکرون، 1: سنکرون | 0 |
| P02.01 | توان نامی (kW) | – | – |
| P02.02 | فرکانس نامی (Hz) | – | – |
| P02.03 | سرعت نامی (rpm) | – | – |
| P02.04 | ولتاژ نامی (V) | – | – |
| P02.05 | جریان نامی (A) | – | – |
| P02.26 | حفاظت اضافه‌بار موتور | 0: غیرفعال، 1: Self-Cool، 2: Force-Cool | 2 |
| P02.27 | تنظیم حفاظت جریانی | درصد جریان واقعی به جریان نامی موتور | 100 |
| P04.26 | کاهش مصرف انرژی | کاهش اتوماتیک مصرف انرژی پمپ و فن، 0: غیرفعال، 1: فعال | 0 |
| P05.01 | ترمینال S1 | 1: راستگرد، 7: ریست فالت، 25: مکث PID، 83: تریگ Sleep و … | 1 |
| P05.02 | ترمینال S2 | مشابه بالا | 1 |
| P05.03 | ترمینال S3 | مشابه بالا | 4 |
| P05.04 | ترمینال S4 | مشابه بالا | 7 |
| P05.05 | ترمینال HDI | اگر P05.00=1، مشابه بالا | 0 |
| P05.24 | حد بالا/پایین سیگنال AI1 | حد بالا/پایین ولتاژ یا جریان ورودی آنالوگ | 0 |
| P05.25-P05.27 | حدود کمیت | – | – |
| P06.01 | ترمینال Y1 | 1: درحال کار، 5: فالت، 12: آماده کار و … | 0 |
| P06.03 | ترمینال RO1 | مشابه بالا | 0 |
| P06.04 | ترمینال RO2 | مشابه بالا | 1 |
| P07.27 | فالت فعلی | نمایش کد خطای فعال | – |
| P07.28-P07.32 | فالت‌های قبلی | نمایش ۵ خطای قبلی | – |
| P08.28 | دفعات ریست فالت | تعداد دفعات ریست اتوماتیک فالت | 0 |
| P08.29 | تأخیر در ریست | تأخیر زمانی بین وقوع فالت تا استارت اتوماتیک | 1s |
| P08.58 | تأخیر خطای فاز خروجی | مدت زمان تأخیر در اعلام خطا | 5s |
| P11.00 | حفاظت قطع فاز | یکان: ورودی، دهگان: خروجی | 11 |
| P11.01 | افت ولتاژ لحظه‌ای | 0: اعلام فالت، 1: تداوم کارکرد | 0 |
پارامترهای مانیتورینگ P17
| پارامتر | توضیحات |
| P17.00 | فرکانس تنظیمی |
| P17.01 | فرکانس موتور |
| P17.03 | ولتاژ موتور |
| P17.04 | جریان موتور |
| P17.05 | شمارش کانتر |
| P17.08 | توان موتور |
| P17.09 | گشتاور موتور |
| P17.10 | فرکانس روتور |
| P17.11 | ولتاژ DC-Bus |
| P17.12 | ورودی دیجیتال‌ها |
| P17.13 | خروجی رله‌ها |
| P17.15 | گشتاور تنظیمی |
| P17.18 | سرعت موتور |
| P17.19 | AI1 |
| P17.20 | AI2 |
| P17.21 | فرکانس HDIA |
| P17.23 | PID ست‌پوینت |
| P17.24 | PID فیدبک |
| P17.25 | Cosφ موتور |
| P17.26 | کارکرد موتور (min) |
| P17.35 | جریان ورودی |
| P17.37 | دفعات اضافه بار |
| P17.38 | خروجی PID |
نمایش کارت‌های جانبی P19
| پارامتر | توضیحات | پیش‌فرض |
| P19.00 | کارت اسلات ۱ | 0: عدم نصب، 2: I/O، 7: بلوتوث، 10: WiFi |
| P19.07 | وضعیت خروجی کارت I/O | – |
خروجی‌های کارت I/O P26
| پارامتر | توضیحات | پیش‌فرض |
| P26.04-P26.11 | تنظیمات RO3-RO10 | تنظیمات رله کارت جانبی مشابه P06.01 |
| P26.12 | پلاریته خروجی‌ها | پلاریته ترمینال‌های RO3 تا RO10 |
| P26.13-P26.34 | تأخیر قطع/وصل رله‌ها | تنظیم تأخیر در قطع/وصل رله‌ها |
مانیتور پارامترهای HVAC (بوستر پمپ) P89
| پارامتر | توضیحات |
| P89.00 | مد HVAC |
| P89.01 | شماره موتور |
| P89.02 | وضعیت موتورها |
| P89.03 | موتورهای دور ثابت |
| P89.04 | شماره موتور چنج‌شده |
| P89.05 | زمان باقی‌مانده به چنج خودکار |
| P89.06 | شماره موتور چنج‌شده |
| P89.07 | زمان باقی‌مانده به چنج خودکار |
| P89.09 | Set-Point |
| P89.10 | فیدبک PID1 |
| P89.24-31 | مجموع کارکرد |
| P89.32 | دمای آب |
تنظیمات کنترلر PID1 P90
| پارامتر | نام | توضیحات | پیش‌فرض |
| P90.00 | انتخاب واحد | 0: MPa, 1: KPa, 2: Pa, 3: A, 4: V, 5: %, 14: Kg/h | 0 |
| P90.01 | تعداد اعشار | تعداد اعداد اعشار برای نمایش | 3 |
| P90.02 | رنج اندازه‌گیری سنسور | رنج قابل اندازه‌گیری (مثلاً 10، 6 یا 16 بار) | 1.000 |
| P90.03 | حد بالا/پایین Set-Point | حد بالای PID1 Set-Point | 1.000 |
| P90.04 | حد پایین PID1 Set-Point | – | – |
| P90.06 | محل تنظیم Set-Point | 0: از P90.07، 1: AI1، 2: AI2 و … | 0 |
| P90.07 | تنظیم Set-Point از کی‌پد | – | 0.100 |
| P90.08 | محل اتصال فیدبک/سنسور | 0: P90.09، 1: AI1، 2: AI2 و … | 0 |
| P90.09 | مقدار فیدبک | مقدار فیدبک از روی کی‌پد | 0.10 |
| P90.27 | گین تناسبی PID | تنظیم گین تناسبی کنترلر | 1 |
| P90.28 | گین انتگرالگیر PID | تنظیم گین انتگرالگیر کنترلر | 5 |
تنظیمات Fire Mode P93
| پارامتر | نام | توضیحات | پیش‌فرض |
| P93.00 | انتخاب مد Fire | 0: غیرفعال، 1: همیشه فعال، 2: فعال تا زمانی که خطا رخ دهد | 0 |
| P93.01 | فرکانس مد Fire | فرکانس کارکرد در مد Fire | 50Hz |
| P93.02 | جهت موتور | جهت چرخش موتور در مد Fire | 0 |
| P93.03 | رجیستر مد Fire | اگر درایو بیش از ۵ دقیقه در این مد کار کند، گارانتی از بین می‌رود | 0 |
تنظیمات HVAC (بوستر پمپ) P94
| پارامتر | نام | توضیحات | پیش‌فرض |
| P94.00 | مد HVAC | 0: غیرفعال، 1: فعال | 0 |
| P94.01 | نحوه انتخاب Sleep | 1: بر اساس فرکانس، 2: بر اساس اختلاف فیدبک | 0 |
| P94.02 | فرکانس Sleep | اگر فرکانس به مدت P94.04 زیر این مقدار باشد، Sleep صادر می‌شود | 5 Hz |
| P94.03 | مقدار انحراف برای Sleep | درصدی از رنج اندازه‌گیری سنسور | 5% |
| P94.04 | تأخیر قبل Sleep | مدت زمان تأخیر برای رفتن به مد Sleep | 60s |
| P94.05 | تنظیمات تقویت Set point | میزان تقویت Set-point PID1 قبل از Sleep | 10% |
| P94.06 | زمان تقویت Set-point | – | 10s |
| P94.07 | فرکانس Wakeup | اگر درایو Sleep و فرکانس PID از این مقدار بیشتر باشد، درایو روشن می‌شود | 5 Hz |
| P94.08 | مقدار خطا برای Wakeup | درصدی از رنج اندازه‌گیری سنسور برای استارت مجدد | 5% |
| P94.09 | تأخیر Wakeup | میزان تأخیر قبل از Wakeup | 5s |
| P94.10 | مد کاری بوستر پمپ | 1: مد اول، 0: مد دوم | 1 |
| P94.11 | تعداد موتورها | تعداد کل موتورها | 1 |
| P94.19 | تلورانس فشار | میزان تلورانس فشار برای اضافه کردن موتور جدید | 5% |
| P94.20 | فرکانس/زمان تأخیر | فرکانس اضافه کردن موتور کمکی | 50Hz |
| P94.21 | مدت زمان تأخیر | مدت زمان تأخیر در اضافه شدن موتور کمکی | 10s |
| P94.22 | فرکانس بای‌پس | فرکانسی که در آن موتور بای‌پس می‌شود | 50Hz |
| P94.23 | DEC درایو | زمان DEC درایو هنگام اضافه کردن موتور کمکی | 10s |
| P94.24 | تلورانس فشار | میزان تلورانس فشار برای خاموش کردن موتور کمکی | 4% |
| P94.25 | فرکانس/زمان تأخیر | فرکانسی که در آن درایو موتور کمکی را خاموش می‌کند | 5Hz |
| P94.26 | مدت زمان تأخیر | مدت زمان تأخیر قبل از خاموش کردن موتور کمکی | 10s |
| P94.27 | واکنش درایو | 0: ثابت نگه داشتن فرکانس، 1: افزایش سرعت | 1 |
| P94.28 | ACC درایو | زمان ACC درایو هنگام کاهش موتور | 10s |
| P94.34 | زمان/فرکانس اتوچنج | زمان کارکرد برای اتوچنج | 0h |
| P94.35 | – | – | 45Hz |
| P94.36 | تأخیر وصل/قطع کنتاکتور | – | 0.5s |
| P94.37 | – | – | 0.5s |
| P94.44 | حفاظت قطع فیدبک | اگر مقدار فیدبک از این کمتر شود، آلارم صادر می‌شود | 45 |
| P94.39 | محل اتصال سنسور سطح | 0: بدون سیگنال، 1: ورودی دیجیتال، 2: AI1، 3: AI2 و … | 0 |
| P94.40 | حد بالا/پایین سطح | تنظیمات مربوط به حد بالا و پایین حفاظت سطح مخزن | 60% |
| P94.41 | – | – | 40% |
| P94.42 | حد اتمام مخزن | اگر حد سیگنال سطح از این کمتر شود، درایو استپ می‌شود | 20% |
| P94.43 | فشار بک‌آپ | اگر سطح بین P94.41 و P94.42 باشد، درایو با این فشار کار می‌کند | 0 |
حفاظت‌های HVAC P96
| پارامتر | توضیحات |
| P96.00-02 | تشخیص شکستگی لوله |
| P96.03-06 | جلوگیری از ضربات کله قوچی |
| P96.10-14 | حفاظت از یخ‌زدگی |
| P96.15 | حفاظت از شبنم زدن موتور |
| P96.20-27 | تمیزکاری خودکار پمپ‌ها |
| P96.28-31 | حفاظت Stall موتور |
| P96.32-34 | حفاظت خشک کارکردن پمپ |
| P96.35 | دمای آستانه موتور |
خطاها و عیب‌یابی درایو GD270
در صورت بروز خطا، ابتدا منشأ آن را از طریق پارامترهای P07.27 تا P07.56 شناسایی و برطرف کنید، سپس خطا را پاک کنید تا دستگاه آماده کار مجدد شود.
| کد خطا | نام خطا | دلایل احتمالی و توضیحات |
| OV1,2,3 | اضافه‌ولتاژ | ولتاژ ورودی نامناسب، موتور در مد ژنراتوری، زمان استپ کم. |
| Out1,2,3 | خطای فاز خروجی | مشکل در موتور، کابل یا IGBT. بار نامتناسب با درایو. |
| OC1 | اضافه‌جریان هنگام راه‌اندازی | اتصالی در موتور/کابل، بار سنگین، زمان شتاب‌گیری کم. |
| OC2 | اضافه‌جریان هنگام توقف | زمان استپ کم. |
| OC3 | اضافه‌جریان هنگام کار | اتصالی در موتور/کابل، مشکل در بار. |
| UV | افت ولتاژ | ولتاژ ورودی بیش از حد کم است. |
| OL1,2,3 | اضافه‌بار | بار بزرگ‌تر از توان نامی موتور، تنظیمات نامناسب. |
| OH1,2 | گرم شدن درایو | کثیفی هیت‌سینک، خرابی فن، گرمای محیطی. |
| SPI | قطع فاز ورودی | فازهای ورودی را بررسی کنید. |
| SPO | قطع فاز خروجی | فازهای خروجی و بالانس جریان‌ها را بررسی کنید. |
| PIDE | قطع بودن سنسور | اتصال سنسور (ترانسمیتر) را بررسی کنید. |
| ITE | اتصال ضعیف پنل | اتصال کنترل پنل ضعیف است. |
برای رفع خطاها و عیب‌یابی حرفه‌ای، با خدمات پشتیبانی الکترومارکت تماس بگیرید.
نصب تجهیزات جانبی برای درایو GD270
| مدل درایو | کنتاکتور | بریکر | فیوز |
| GD270-1R5-4 | 10 A | 9 A | 6 A |
| GD270-2R2-4 | 10 A | 9 A | 10 A |
| GD270-004-4 | 20 A | 18 A | 20 A |
| GD270-5R5-4 | 32 A | 25 A | 25 A |
| GD270-7R5-4 | 40 A | 32 A | 32 A |
| GD270-011-4 | 50 A | 38 A | 50 A |
| GD270-015-4 | 63 A | 50 A | 50 A |
| GD270-018-4 | 80 A | 65 A | 63 A |
| GD270-022-4 | 80 A | 80 A | 80 A |
| GD270-030-4 | 125 A | 80 A | 100 A |
| GD270-037-4 | 125 A | 98 A | 125 A |
| GD270-045-4 | 150 A | 115 A | 140 A |
| GD270-055-4 | 200 A | 150 A | 180 A |
| GD270-075-4 | 250 A | 185 A | 225 A |
| GD270-090-4 | 300 A | 225 A | 250 A |
| GD270-110-4 | 350 A | 265 A | 315 A |
| GD270-132-4 | 400 A | 330 A | 400 A |
| GD270-160-4 | 500 A | 400 A | 500 A |
| GD270-185-4 | 600 A | 400 A | 500 A |
| GD270-200-4 | 600 A | 500 A | 630 A |
الکترومارکت به عنوان یک منبع معتبر و تخصصی در حوزه تأمین تجهیزات اتوماسیون صنعتی، آماده ارائه خدمات جامع به شما عزیزان است. ما به شما کمک می‌کنیم تا بهترین تجهیزات را برای نیازهای خاص پروژه خود انتخاب کنید. خدمات ما شامل:
- مشاوره تخصصی رایگان: تیم مجرب مهندسان الکترومارکت آماده ارائه مشاوره‌های فنی دقیق برای انتخاب دقیق‌ترین و مناسب‌ترین درایو بر اساس مشخصات آسانسور شما هستند.
- تأمین و فروش: الکترومارکت تضمین می‌کند که شما سافت استارتر و اینورتر اصلی و با کیفیت را با بهترین قیمت و در کوتاه‌ترین زمان ممکن دریافت خواهید کرد.
- پشتیبانی فنی و خدمات پس از فروش: حتی پس از خرید، میتوانید روی پشتیبانی فنی و خدمات پس از فروش ما برای نصب، راه‌اندازی، عیب‌یابی و رفع مشکلات احتمالی حساب کنید.
- منابع آموزشی و مقالات تخصصی: برای گسترش دانش خود در زمینه درایوها، PLC ها، HMI ها و دیگر تجهیزات صنعتی، میتوانید به طور منظم به وبلاگ الکترومارکت سر بزنید و از مقالات آموزشی ما بهره‌مند شوید.
همچنین تیم فنی الکترومارکت با ارائه مشاوره تخصصی و خدمات تعمیرات انواع درایو، آمادگی دارد تا در اجرای پروژه‌های صنعتی شما همراه باشد. جهت ارتباط با ما به صفحه تماس با ما مراجعه فرمایید.
تماس با ما – الکترومارکت
الکترومارکت با سال‌ها تجربه در زمینه مشاوره، فروش و تعمیر انواع اینورتر، آماده خدمت‌رسانی به شماست.
دفتر مرکزی: شهریار خیابان شهید رزاق دوست پلاک ۱۷
تلفن تماس: ۰۹۱۲۲۶۵۹۱۵۴
وب‌سایت: electromarket.ir
در دسترس برای مشاوره رایگان
