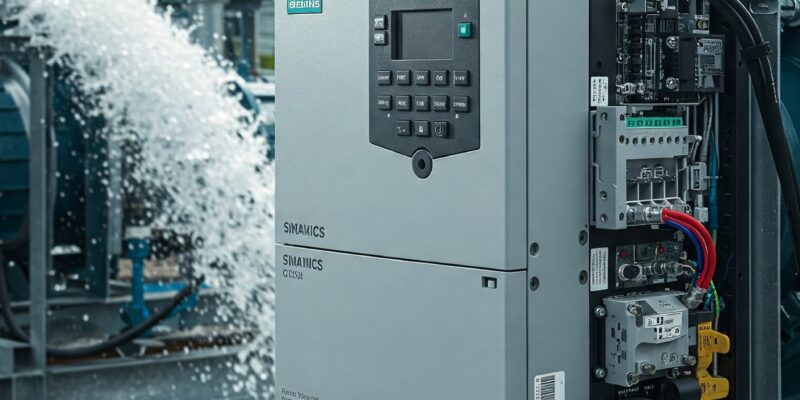

در دنیای اتوماسیون صنعتی مدرن، اینورترها یا درایوهای فرکانس متغیر (VFD) ابزارهایی ضروری برای کنترل سرعت موتورهای الکتریکی هستند. در این میان، زیمنس G120 یکی از برجسته‌ترین گزینه‌های موجود در بازار به شمار می‌رود. این اینورتر زیمنس با طراحی ماژولار و ویژگی‌های فنی پیشرفته، کاربرد گسترده‌ای در صنایع مختلف دارد.
🔗 اگر با نصب اینورترها آشنا نیستید، ابتدا پیشنهاد می‌کنیم مقاله نصب اینورتر و 5 نوع از شایع ترین انواع بار موتور را مطالعه کنید.
اینورتر SINAMICS G120 زیمنس به دلیل طراحی ماژولار، کاربری آسان و قابلیت اطمینان بالا، در صنایع مختلفی از جمله خودروسازی، نساجی، بسته‌بندی، سیستم‌های تهویه مطبوع (HVAC)، صنایع آب و فاضلاب و بسیاری دیگر کاربرد دارد.
تیم مهندسی الکترومارکت با افتخار اعلام می‌دارد که با بیش از ده سال تجربه در زمینه تعمیر انواع درایو و اینورترهای صنعتی، آماده ارائه خدمات تخصصی به صنایع گوناگون می‌باشد. شما می‌توانید برای رفع مشکلات و خطاهای درایوهای زیمنس و همچنین دریافت مشاوره‌های فنی با ما در تماس باشید. تلفن تماس: 09122659154
مدل‌های زیرمجموعه اینورتر SINAMICS G120:
سری G120 زیمنس به صورت ماژولار طراحی شده است و شامل مدل‌های مختلفی است که هر کدام برای کاربردهای خاصی بهینه‌سازی شده‌اند. این مدل‌ها از نظر توان، ویژگی‌ها و کاربردهای تخصصی با یکدیگر تفاوت دارند.
-
SINAMICS G120 (استاندارد): مدل پایه و универсал سری G120، مناسب برای کاربردهای عمومی در ماشین‌سازی و صنایع مختلف. توان این مدل از 0.55 کیلووات تا 250 کیلووات را پوشش می‌دهد.

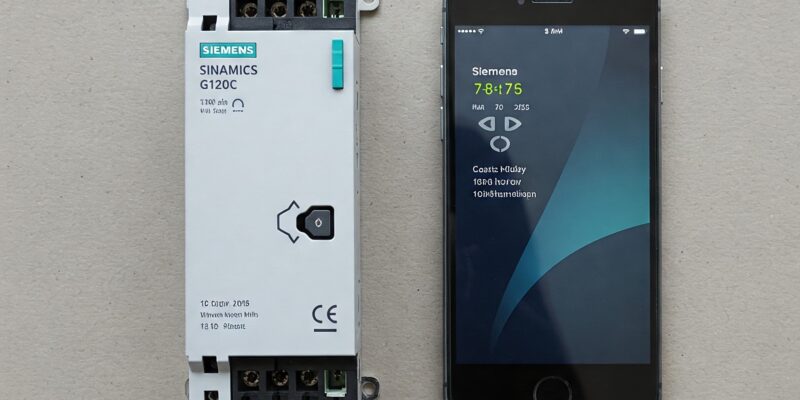

SINAMICS G120C (کامپکت): مدلی فشرده و اقتصادی با ابعاد کوچک‌تر و نصب آسان‌تر، مناسب برای کاربردهایی که فضای نصب محدود است. G120C توان، کنترل و رابط‌های اپراتوری را در یک واحد مجتمع ارائه می‌دهد. توان این مدل تا 132 کیلووات است.
SINAMICS G120P (صنعتی ویژه پمپ و فن): به طور خاص برای کاربردهای پمپ، فن و کمپرسور در صنایع فرآیندی و ساختمان طراحی شده است. G120P دارای عملکردهای ویژه صنعت مانند کنترل چند پمپ، حالت آتش‌نشانی و توابع ایمنی یکپارچه برای کاربردهای صنعتی است. این مدل در نه سایز مختلف با توان 0.37 کیلووات تا 630 کیلووات موجود است.

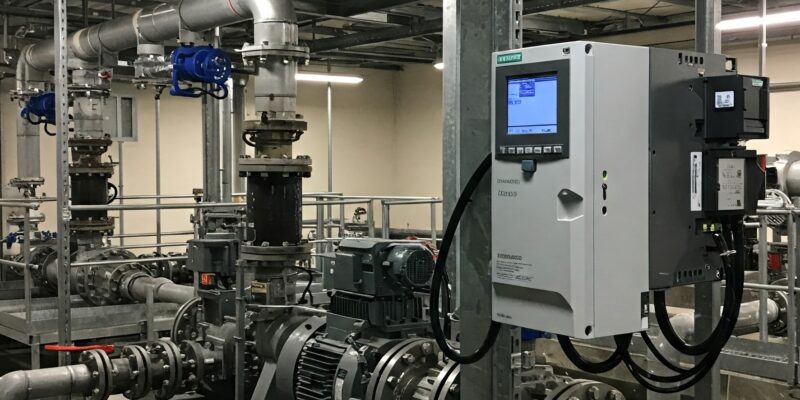

SINAMICS G120X (بهینه شده برای پمپ و فن):مدلی اقتصادی و مقاوم برای کاربردهای پمپ و فن در صنایع آب و فاضلاب و HVAC، با طراحی مستحکم و عملکردهای ویژه این صنایع مانند عملکرد ضد رسوب (deragging) و حالت پر کردن لوله. توان این مدل از 0.75 کیلووات تا 630 کیلووات است.

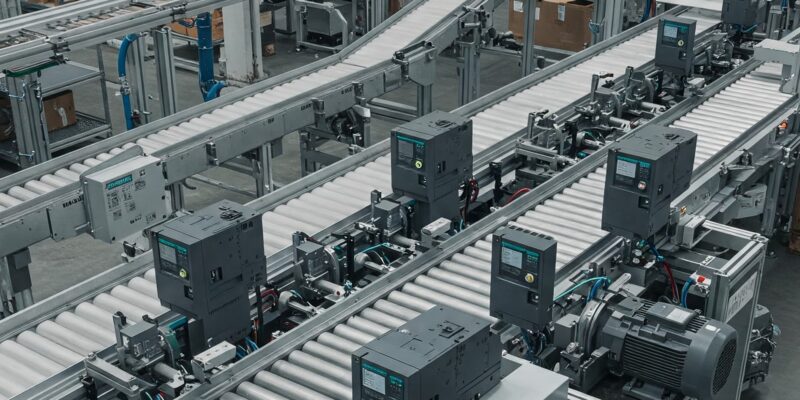

SINAMICS G120D (غیر متمرکز): درایو غیرمتمرکز برای کاربردهای حرکتی افقی و عمودی مانند سیستم‌های نوار نقاله و مونوریل‌های برقی. G120D با درجه حفاظت IP65، طراحی کم‌حجم و قابلیت بازیابی انرژی، گزینه‌ای ایده‌آل برای کاربردهای توزیع‌شده است. توان این مدل از 0.75 کیلووات تا 7.5 کیلووات است.
🔗 برای آشنایی با انتخاب بهترین مدل برای کاربرد خود، مقاله راهنمای خرید اینورتر را ببینید.
اصول صحیح سرویس و نگهداری اینورترهای SINAMICS G120:
سرویس و نگهداری منظم و اصولی اینورترهای G120 زیمنس، نقش کلیدی در افزایش طول عمر، حفظ عملکرد بهینه و پیشگیری از خرابی‌های ناگهانی دارد. رعایت استانداردهای نگهداری و انجام سرویس‌های دوره‌ای مطابق دستورالعمل‌های سازنده، از اهمیت بالایی برخوردار است. مراحل کلیدی سرویس و نگهداری پیشگیرانه:
بازرسی بصری دوره‌ای:
بررسی ظاهری اینورتر و اطمینان از عدم وجود آلودگی، گرد و غبار، رطوبت یا نشتی مایعات.
کنترل وضعیت کابل‌ها و اتصالات، اطمینان از محکم بودن ترمینال‌ها و عدم وجود خوردگی یا آسیب‌دیدگی در عایق کابل‌ها.
بررسی وضعیت فن‌های خنک‌کننده و اطمینان از عملکرد صحیح آن‌ها. فن‌ها باید بدون صداهای غیرعادی و به طور روان کار کنند.
کنترل وضعیت هیت‌سینک‌ها و اطمینان از عدم تجمع گرد و غبار بر روی آن‌ها. تجمع گرد و غبار می‌تواند باعث کاهش راندمان خنک‌کنندگی شود.
تمیزکاری:
تمیز کردن گرد و غبار و آلودگی‌های سطحی از روی اینورتر با استفاده از برس نرم و مکنده.
در صورت وجود آلودگی‌های چرب یا سخت‌تر، استفاده از پارچه مرطوب (غیر خیس) با مواد شوینده ملایم و غیر خورنده.
هرگز از آب پرفشار یا حلال‌های قوی برای تمیزکاری اینورتر استفاده نکنید.
تمیز کردن فیلترهای هوا (در صورت وجود) و یا تعویض آن‌ها در صورت نیاز.
بررسی اتصالات الکتریکی:
محکم کردن مجدد تمامی ترمینال‌های قدرت و کنترل. لرزش‌های ناشی از کارکرد دستگاه می‌تواند باعث شل شدن اتصالات شود.
بررسی و آچارکشی اتصالات کابلی به صورت دوره‌ای.
اطمینان از صحت و سلامت سیم‌کشی و عدم وجود قطعی یا اتصالی در کابل‌ها.
تست عایق: انجام تست عایق بین فازها و بدنه اینورتر به صورت دوره‌ای با استفاده از مگااهم‌متر. مقایسه مقادیر اندازه‌گیری‌شده با مقادیر استاندارد و ثبت نتایج برای پیگیری تغییرات در طول زمان. کنترل ولتاژ و جریان: اندازه‌گیری ولتاژ و جریان ورودی و خروجی اینورتر در شرایط کارکرد عادی و ثبت مقادیر. بررسی تعادل فازها در ولتاژ و جریان ورودی و خروجی. عدم تعادل می‌تواند نشانه‌ای از وجود مشکل در سیستم باشد. مقایسه مقادیر اندازه‌گیری‌شده با مقادیر نامی و استاندارد و بررسی انحرافات غیرعادی. بررسی پارامترها و تنظیمات: بازبینی پارامترهای تنظیم‌شده اینورتر و اطمینان از صحت و مطابقت آن‌ها با نیازهای فرآیند. در صورت نیاز، به‌روزرسانی نرم‌افزار و فریم‌ور اینورتر به آخرین نسخه‌های موجود (مطابق دستورالعمل‌های زیمنس). روانکاری فن‌ها (در صورت نیاز): برخی از فن‌های خنک‌کننده ممکن است نیاز به روانکاری دوره‌ای داشته باشند. در صورت وجود دستورالعمل روانکاری از سوی سازنده، مطابق آن عمل شود. رعایت نکات ایمنی: همواره قبل از انجام هرگونه سرویس و نگهداری، اینورتر را از منبع تغذیه جدا کنید. به یاد داشته باشید که خازن‌های DC اینورتر حتی پس از قطع برق، ولتاژ خطرناکی را برای مدتی حفظ می‌کنند. حداقل 5 دقیقه پس از قطع برق صبر کنید و سپس با استفاده از ولت‌متر از تخلیه کامل ولتاژ خازن‌ها اطمینان حاصل نمایید. از تجهیزات ایمنی مناسب مانند دستکش و عینک ایمنی استفاده کنید.
لیست خطاها (Fault Codes) و روش‌های رفع آن‌ها در اینورتر SINAMICS G120: هنگامی که یک خطای (Fault) در اینورتر SINAMICS G120 رخ می‌دهد، دستگاه به طور معمول متوقف شده و یک کد خطا بر روی پانل اپراتوری یا از طریق سیستم مانیتورینگ نمایش داده می‌شود. شناسایی و رفع سریع این خطاها برای به حداقل رساندن زمان توقف تولید و حفظ کارایی سیستم بسیار مهم است. در ادامه لیستی از کدهای خطای رایج اینورتر G120 زیمنس به همراه علل احتمالی و روش‌های رفع خطا ارائه شده است. این لیست جامع نیست، اما خطاهای پرتکرار را پوشش می‌دهد. برای لیست کامل و جزئیات بیشتر، به دفترچه راهنمای کاربری اینورتر G120 زیمنس مراجعه نمایید.
لیست کدهای خطا و روش‌های رفع آن‌ها:
| کد خطا | شرح خطا | علت احتمالی | روش رفع خطا |
|---|---|---|---|
| F0001 (N) | Overcurrent (اضافه جریان) | توان موتور (p0307) با توان اینورتر (r0206) مطابقت ندارد. <br> اتصال کوتاه در کابل موتور. <br> اتصال زمین. <br> پارامترهای موتور با موتور استفاده شده مطابقت ندارد. <br> موتور دچار اضافه بار شده است. <br> زمان ramp-up بسیار کوتاه است. | مطابقت توان موتور و اینورتر را بررسی کنید. <br> کابل موتور و موتور را از نظر اتصال کوتاه و اتصال زمین بررسی کنید. <br> پارامترهای موتور را با مشخصات موتور مطابقت دهید. <br> بار موتور را کاهش دهید. <br> زمان Ramp-up را افزایش دهید (p1120). |
| F0002 | Overvoltage (اضافه ولتاژ) | ولتاژ تغذیه اصلی بسیار زیاد است. <br> موتور در حالت ژنراتوری (بازیابی انرژی) قرار دارد. <br> زمان کاهش سرعت (ramp-down) بسیار کوتاه است. | ولتاژ تغذیه (p0210) را بررسی کنید. باید در محدوده مشخص شده روی پلاک ریتینگ باشد. <br> کنترلر Vdc را فعال کنید (p1240) و پارامترهای آن را به درستی تنظیم کنید. <br> زمان Ramp-down را با اینرسی بار مطابقت دهید (p1121). <br> در صورت نیاز از مقاومت ترمز استفاده کنید. |
| F0003 | Undervoltage (کمبود ولتاژ) | ولتاژ تغذیه اصلی قطع شده است. <br> ولتاژ تغذیه اصلی بسیار کم است. <br> اتصالات برق مشکل دارد. | ولتاژ تغذیه (p0210) را بررسی کنید. <br> منبع تغذیه را بررسی کنید. <br> اتصالات برق را بررسی کنید. |
| F0004 | Inverter Overtemperature (افزایش بیش از حد دمای اینورتر) | اینورتر دچار اضافه بار شده است. <br> تهویه نامناسب است. <br> فرکانس پالس بسیار زیاد است. <br> دمای محیط بسیار بالا است. <br> فن خنک‌کننده از کار افتاده است. | بار یا چرخه بار را بررسی کنید. <br> مطابقت توان موتور و اینورتر را بررسی کنید. <br> فرکانس پالس را به مقدار پیش‌فرض تنظیم کنید. <br> دمای محیط را بررسی کنید. <br> عملکرد فن را بررسی کنید. فن باید هنگام کارکرد اینورتر بچرخد. <br> هیت سینک را از گرد و غبار پاک کنید. |
| F0005 | Inverter I2T (اضافه بار حرارتی اینورتر) | اینورتر دچار اضافه بار شده است. <br> چرخه بار بسیار سنگین است. <br> توان موتور از توان اینورتر بیشتر است. | چرخه بار را بررسی کنید و در محدوده مشخص شده قرار دهید. <br> مطابقت توان موتور و اینورتر را بررسی کنید. <br> زمان سیکل کاری را کاهش دهید. |
| F00011 | Motor Over Temperature (افزایش بیش از حد دمای موتور) | موتور دچار اضافه بار شده است. <br> موتور برای مدت طولانی جریان زیادی می‌کشد. | بار موتور را کاهش دهید. <br> سایز موتور را بررسی کنید و در صورت نیاز موتور با توان بالاتر انتخاب کنید. <br> پارامترهای موتور را بررسی کنید. |
| F00022 | Powerstack fault (خطای پاور استک) | خطای سخت‌افزاری جدی. <br> اضافه جریان DC-Link (اتصال کوتاه در IGBT). <br> اتصال کوتاه در چاپر ترمز. | تماس با واحد تعمیرات تخصصی درایو زیمنس (الکترومارکت 09122659154). تعویض ماژول قدرت اینورتر ممکن است ضروری باشد. |
| F00023 | Output phase fault (خطای فاز خروجی) | قطع شدن یکی از فازهای خروجی اینورتر. | اتصالات موتور به درایو را بررسی کنید. |
| F00051 | Parameter EEPROM Fault (خطای EEPROM پارامتر) | خطا در خواندن یا نوشتن اطلاعات در EEPROM. <br> پر شدن حافظه EEPROM به دلیل تغییرات زیاد پارامترها. | یک بار برق اینورتر را قطع و وصل کنید (Power Cycle). <br> اینورتر را به تنظیمات کارخانه بازگردانید (Factory Reset) و سپس پارامترهای جدید را وارد کنید. <br> در صورت پر بودن حافظه EEPROM، برخی از پارامترها را به مقادیر پیش‌فرض برگردانید. <br> در |
