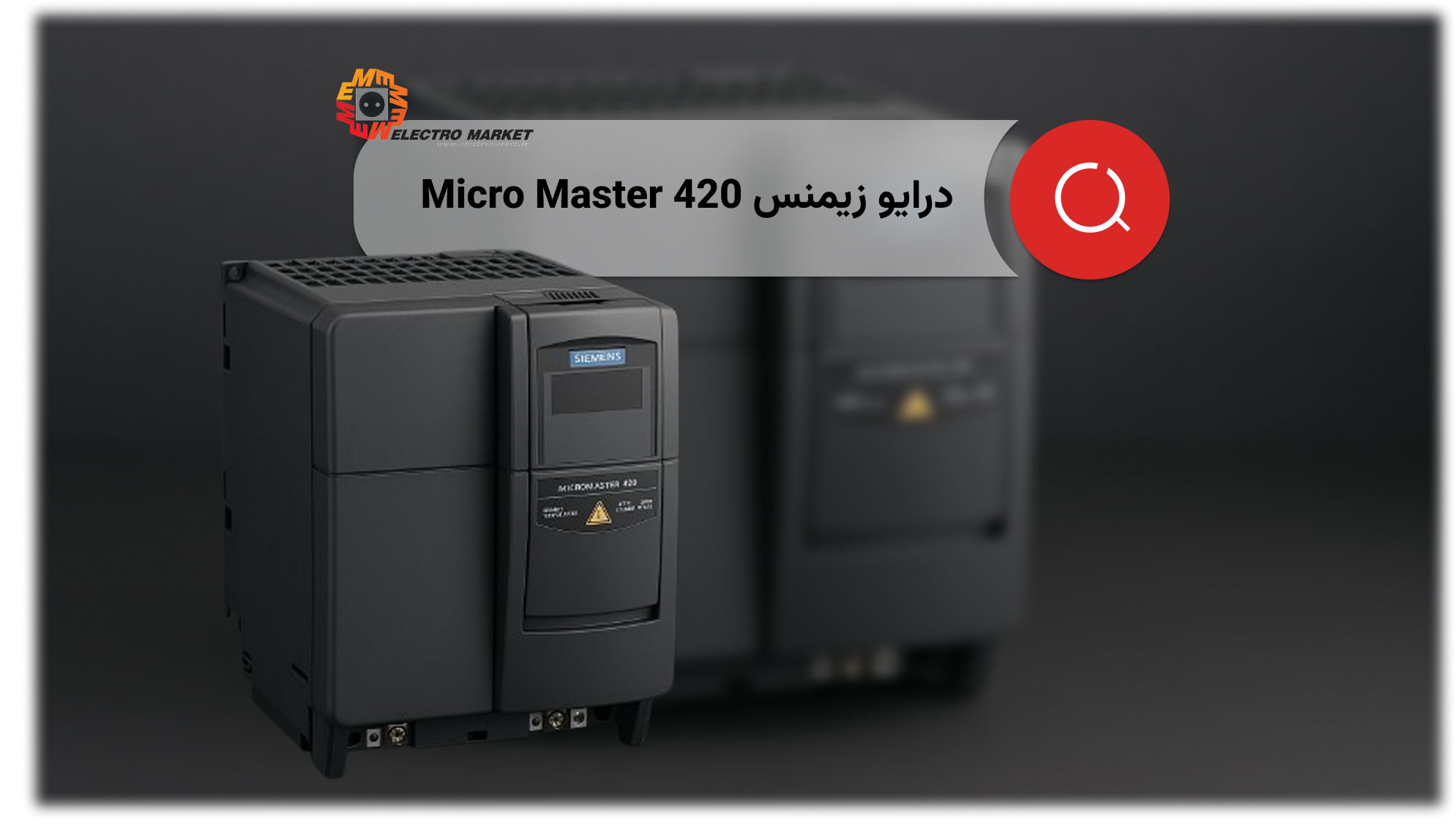

درایو Micro Master 420 ساخت شرکت معتبر زیمنس بوده و در بازه توان 0.12 کیلووات تا 11 کیلووات برای کنترل سرعت موتورهای القایی آسنکرون به کار می‌رود. این درایو قابلیت کنترل موتور را تنها به صورت حلقه باز (Open Loop) دارد.
از نظر برق ورودی، این درایو در سه مدل مختلف ارائه می‌شود:
-
ورودی تک‌فاز 200 ولت که توان آن بین 0.12 تا 3 کیلووات است.
-
ورودی سه فاز 230 ولت که در بازه 0.12 تا 5.5 کیلووات تولید می‌شود.
-
ورودی سه فاز 380 تا 480 ولت که توان آن از 0.37 کیلووات تا 11 کیلووات متغیر است.
درایو Micro Master 420 دارای سه ورودی دیجیتال، یک ورودی آنالوگ، یک خروجی رله‌ای و یک خروجی آنالوگ می‌باشد.
این درایو همچنین مجهز به یک رابط سریال RS-485 با نام LINK COM است که برای ارتباط سریال با سایر تجهیزات کنترلی استفاده می‌شود. ارتباط کی‌پد با درایو نیز از طریق پورت RS-232 که از پروتکل USS پشتیبانی می‌کند برقرار می‌شود. لازم به ذکر است، ورودی آنالوگ در این درایو قابلیت استفاده به عنوان ورودی دیجیتال را نیز دارد.
🖥️ کنترل پنل درایو Micro Master 420
درایوهای Micro Master به صورت پیش‌فرض به جای کنترل پنل، دارای یک کاور با نام SDP هستند که روی آن فقط دو چراغ LED برای نمایش وضعیت درایو تعبیه شده است.
دو مدل کنترل پنل به نام‌های BOP (Basic Operator Panel) و AOP (Advanced Operator Panel) قابلیت نصب بر روی این درایوها را دارند. کنترل پنل BOP صرفاً برای پارامتر‌دهی و مشاهده پارامترها و متغیرها استفاده می‌شود، اما کنترل پنل AOP دارای حافظه‌ای است که می‌تواند مجموعه پارامترها (Set Data) را از یک درایو به درایو دیگر منتقل کند و تا 10 مجموعه پارامتر را ذخیره و کپی نماید.
کلیدهای سبز رنگ روی کنترل پنل برای استارت موتور و کلید قرمز رنگ برای توقف موتور در حالت کنترل محلی کاربرد دارند. توقف موتور به دو روش 1OFF و 2OFF انجام می‌شود. در روش 1OFF توقف بر اساس منحنی شتاب منفی انجام می‌شود، به عنوان مثال اگر پارامتر شتاب منفی روی 10 ثانیه تنظیم شده باشد، موتور در 10 ثانیه به آرامی متوقف می‌شود. در روش 2OFF ارتباط خروجی درایو با موتور قطع شده و موتور آزادانه تا توقف کامل ادامه حرکت می‌دهد.
کلید Direction برای تغییر جهت چرخش موتور و کلید Jog برای حرکت با سرعت Jog به کار می‌رود. اگر درایو فرمان دیگری نداشته باشد، فشردن کلید Jog باعث حرکت موتور با فرکانس Jog می‌شود.
کلیدهای Fn، P و کلیدهای جهت بالا و پایین برای مشاهده و ویرایش پارامترها استفاده می‌شوند و همچنین کلید Fn برای ریست خطاها کاربرد دارد.
جهت درک کامل تنظیمات اولیه و پارامترهای راه‌اندازی درایو زیمنس G110، مطالعه‌ی راهنمای کامل فارسی اینورتر زیمنس SINAMICS G110 توصیه می‌شود.
🔍ویرایش پارامترهای درایو Micro Master 420
برای ویرایش پارامترها ابتدا باید کلید Fn را فشار دهید تا پارامتر 0000r ظاهر شود. با فشار دادن کلید Fn به مدت دو ثانیه می‌توانید مقادیر ولتاژ، جریان، فرکانس خروجی و سایر متغیرها را مشاهده کنید. در کنترل پنل AOP، فشار همزمان دو کلید P و Fn باعث بازگشت به منوی اصلی پارامترها می‌شود.
پارامترهای درایو Micro Master به دو دسته تقسیم می‌شوند:
-
پارامترهایی که با P شروع می‌شوند و قابل خواندن و ویرایش هستند.
-
پارامترهایی که با r شروع می‌شوند و فقط خواندنی بوده و شامل متغیرهایی مانند ولتاژ، جریان، وضعیت، فرکانس و خروجی‌ها هستند.
برای تغییر مقدار یک پارامتر، پس از انتخاب آن با کلیدهای جهت، کلید P را فشار داده و مقدار جدید را وارد کنید. برای ذخیره تغییرات دوباره کلید P را بزنید. در صورتی که بدون ذخیره بخواهید خارج شوید، کلید Fn را فشار دهید.
🗂️دسته‌بندی پارامترها در درایو Micro Master 420
پارامترهای این درایو به صورت گروهی سازماندهی شده‌اند:
| محدوده پارامترها | نام گروه |
|---|---|
| همه پارامترها | Always 0 |
| 0200 تا 0299 | Inverter 2 |
| 0500 تا 0599 | Application-Tech 5 |
| 0700 تا 0749 و 0800 تا 0899 | Commands 7 |
| 0750 تا 0799 | Terminals 8 |
| 1000 تا 1199 | SetPoint 10 |
| 1200 تا 1299 | Function 12 |
| 1300 تا 1799 | Mode Control 13 |
| 2000 تا 2099 | Communication 20 |
| 2100 تا 2199 | Alarms 21 |
| 2200 تا 2399 | PID 22 |
بازگردانی تنظیمات کارخانه در Micro Master 420
برای ریست کردن پارامترهای درایو و بازگشت به تنظیمات کارخانه باید از پارامترهای 0010P و 0970P استفاده کنید. پارامتر 0010P در حالت عادی صفر است. اگر مقدار آن را یک قرار دهید، مقادیر پارامترهای راه‌اندازی سریع بارگذاری می‌شوند، اما برای بازگشت کامل به تنظیمات کارخانه باید مقدار آن را روی 30 تنظیم کرده و سپس پارامتر 0970P را از صفر به یک تغییر دهید. با این کار تمامی پارامترهای درایو Micro Master به تنظیمات کارخانه برمی‌گردد و سپس مقادیر 0010P و 0970P به صفر بازمی‌گردند.
مرجع فرمان درایو Micro Master 420
مرجع فرمان درایو که تعیین می‌کند فرمان‌های start، stop و جهت چرخش از کجا دریافت شود، توسط پارامتر 0700P تعیین می‌شود. مقدار پیش‌فرض این پارامتر 2 است که یعنی فرمان‌ها از طریق ترمینال‌های ورودی دیجیتال به درایو ارسال می‌شوند.
پارامتر 0700P دارای سه ایندکس مختلف است که سه منبع فرمان متفاوت را تعریف می‌کند:
| تنظیم | توضیح |
|---|---|
| 1 | فرمان‌ها از طریق کلیدهای کنترل پنل BOP اعمال می‌شود. |
| 2 | فرمان‌ها از طریق ترمینال‌های ورودی دیجیتال دریافت می‌شود. |
| 4 | فرمان‌ها از طریق رابط RS-232 و پروتکل USS دریافت می‌شود. |
| 5 | فرمان‌ها از طریق رابط RS-485 و ارتباط ComLink دریافت می‌شود. |
| 6 | فرمان‌ها از طریق Link Com روی برد توسعه CB دریافت می‌شود. |
جهت درک کامل تنظیمات اولیه و پارامترهای راه‌اندازی درایو Danfoss، مطالعه‌ی راهنمای جامع فارسی استفاده از اینورتر Danfoss VLT 2800 توصیه می‌شود.
🔄مرجع انتخاب سرعت در Micro Master 420
مرجع انتخاب سرعت توسط پارامتر 1000P تعیین می‌شود. مقدار پیش‌فرض 2 است که نشان‌دهنده کنترل سرعت توسط ورودی آنالوگ است.
در صورت تنظیم پارامتر 1000P روی 1، کنترل سرعت توسط پتانسیومتر نرم‌افزاری (MOP) انجام می‌شود. اگر مقدار آن 3 شود، سرعت‌های ثابت ذخیره شده در حافظه درایو توسط ورودی‌های دیجیتال قابل انتخاب خواهد بود.
پارامتر 1000P نیز دارای سه ایندکس است که می‌توان سه مرجع مختلف برای انتخاب سرعت تعریف کرد:
| تنظیم | توضیح |
|---|---|
| 0 | هیچ مرجعی انتخاب نشده است. |
| 1 | تنظیم سرعت توسط پتانسیومتر نرم‌افزاری (MOP). |
| 2 | تنظیم سرعت توسط ورودی آنالوگ (ADC). |
| 3 | انتخاب سرعت از بین سرعت‌های ثابت (1001P تا 1007P) توسط ورودی‌های دیجیتال. |
| 4 | انتخاب سرعت از طریق رابط RS-232 و پروتکل USS. |
| 5 | انتخاب سرعت از طریق ورودی RS-485 و ارتباط Link COM. |
| 6 | انتخاب سرعت از طریق ارتباط RS-485 و برد توسعه CB. |
روش کنترل درایو Micro Master 420
با پارامتر 1300P می‌توان روش کنترل درایو را تعیین کرد. روش‌های مختلفی برای کنترل وجود دارد که شامل روش f/v ساده، کنترل برداری حلقه باز و کنترل جریان فلو است. مقدار پیش‌فرض این پارامتر صفر است که روش خطی f/v را فعال می‌کند.
تنظیمات پارامتر 1300P به شرح زیر است:
| مقدار | روش F/V | توضیحات |
|---|---|---|
| 0 | روش F/V ساده خطی (Linear) | ولتاژ به صورت خطی نسبت به فرکانس تغییر می‌کند |
| 1 | روش F/V همراه با کنترل جریان فلو (FCC) | کنترل جریان موتور برای بهبود عملکرد و کاهش تلفات |
| 2 | روش F/V با منحنی U شکل پارابولیک | ولتاژ نسبت به فرکانس به صورت منحنی U شکل تنظیم می‌شود |
| 3 | روش F/V سفارشی | تنظیم ولتاژ و فرکانس توسط کاربر انجام می‌شود (پارامترهای 1320P تا 1325P و …) |
اتوتیون موتور
با استفاده از پارامتر 1910P می‌توان موتور را اتوتیون نمود.
اما قبل از فعال‌سازی اتوتیون، باید ابتدا پارامترهای اصلی موتور را از روی پلاک موتور خوانده و در پارامترهای 0304P تا 0311P وارد کنید.
وقتی پارامترهای موتور وارد شد، نوع اتوتیون را در پارامترهای 1910P و 0340P مشخص کنید.
سایر پارامترهای موتور به طور اتوماتیک توسط اتوتیون محاسبه خواهند شد.
جدول گزینه‌های پارامتر 1910P
| تنظیم | توضیح |
|---|---|
| 0 | اتوتیون انجام نشود. |
| 1 | مقدار Rs (مقاومت اهمی استاتور) محاسبه گردد و بر روی پارامتر 0350P دوباره‌نویسی گردد. |
| 2 | مقدار Rs (مقاومت اهمی استاتور) محاسبه گردد اما بر روی پارامتر 0350P دوباره‌نویسی نگردد. |
توجه:
زمانی که پارامتر 1910P روی 2 تنظیم شود، مقدار مقاومت اهمی استاتور محاسبه می‌شود اما فقط در پارامتر 1912r نمایش داده می‌شود.
اما اگر روی 1 تنظیم شود، مقاومت اهمی استاتور محاسبه و در پارامتر 0350P بازنویسی شده و در عملیات کنترلی درایو بکار گرفته می‌شود.
جدول گزینه‌های پارامتر 0340P
| تنظیم | توضیح |
|---|---|
| 0 | هیچ اتوتیونی انجام نشود. |
| 1 | تمامی پارامترهای اتوتیون محاسبه گردد. |
اتصال درایو به PC در Micro Master 420 زیمنس
توسط نرم‌افزارهای Monitor Drive و Starter می‌توان درایوهای Master Micro، Combimaster، Drive Master، Simadyn، Simoreg و Simovert را پارامتر دهی نمود.
در این نرم‌افزار:
-
پارامترهای قابل ویرایش به رنگ سبز،
-
پارامترهای فقط قابل خواندن به رنگ زرد،
-
و binectorها و connectorها به رنگ آبی نمایش داده می‌شوند.
binector: یک بیت است که مقدار آن می‌تواند 0 یا 1 باشد و ممکن است قابل ویرایش یا فقط نمایش باشد. با BI و BO نمایش داده می‌شود.
connector: مقادیر واقعی از متغیرهای درون درایو بوده و به صورت بایت یا دو بایتی هستند، با CO و CI نشان داده می‌شوند.
اتصال درایو به PC از طریق ارتباط USS و پورت سریال 232RS امکان‌پذیر است.
در نرم‌افزار Monitor Drive، پارامترها طبق جدول زیر دسته‌بندی شده‌اند:
| گروه پارامتر | توضیح |
|---|---|
| Inverter | پارامترهایی مربوط به عملکرد اینورتر |
| Motor | پارامترهای موتور، اتوتیون و حفاظت موتور |
| Command | مرجع فرمان درایو و عملکرد ترمینال‌های ورودی / خروجی دیجیتال |
| DAC & ADC | تنظیمات مربوط به ورودی و خروجی‌های آنالوگ |
| RFG & Setpoint | فرکانس‌ها و شتاب‌های حرکت به همراه مرجع انتخاب سرعت |
| DRIVE | ترمز DC، ری‌استارت اتوماتیک و… |
| Control Motor | روش کنترل موتور، منحنی F/V، جبران گشتاور و لغزش و موارد دیگر |
| Comm | پارامترهای مربوط به ارتباط سریال |
| Alarms | مدیریت خطاها و اعلام هشدارها |
| PID | پارامترهای مربوط به کنترلر PID |
پارامترهای اینورتر Micro Master 420 (مختصر)
| پارامتر | مقدار پیش‌فرض | توضیح |
|---|---|---|
| 0003P | 1 (STANDARD) | تعیین سطح دسترسی به پارامترها |
| 0004P | 0 (ALL) | مخفی یا قابل دسترسی نمودن بخشی از پارامترها |
| 0005P | 21 | انتخاب یک متغیر برای نمایش در پارامتر 0000r |
| P0010 | 0 | انتخاب نوع پارامترها برای استفاده در حالت راه‌اندازی، بازگشت به تنظیمات کارخانه یا انتقال داده‌ها به PC |
| P0011-P0013 | – | ایجاد قفل و کد و محدود نمودن دسترسی به پارامترها |
| 0040P | 0 | ریست نمودن شمارنده مربوط به برق مصرفی درایو |
| 0100P | 0 (اروپایی) | انتخاب نوع تنظیمات اروپایی یا آمریکایی |
| 0210P | 230V | ولتاژ برق ورودی به درایو |
| P0290 | 2 | عکس‌العمل درایو در مورد خطای اضافه بار حرارتی و اضافه حرارت داخلی |
| P0292 | 15 | اختلاف دمای بین دو حالت هشدار و Trip برای اضافه حرارت درایو |
| P0294 | 95°C | دمای هشدار برای اضافه حرارت درایو |
| P0295 | 0 | تاخیر در قطع فن خنک‌کننده درایو پس از توقف موتور |
| 1800P | 4kHz | فرکانس کریر (سوئیچینگ IGBT) |
| 1802P | 0 | نوع مدولاسیون فرکانس کریر |
| P1820 | 0 (Off) | معکوس نمودن جهت چرخش موتور بدون تغییر سیم‌کشی |
پارامترهای موتور
تعیین نوع موتور، مقداردهی پارامترهای موتور، تعیین نوع حفاظت اضافه بار حرارتی موتور و … در این بخش تنظیم می‌شود.
| مقدار پیش‌فرض | توضیح | پارامتر |
|---|---|---|
| 1 | انتخاب نوع موتور – سنکرون یا آسنکرون | 0300P |
| 230 V | ولتاژ نامی موتور | 0304P |
| 3.25 A | جریان نامی موتور | 0305P |
| 0.12 kW | توان نامی موتور | 0307P |
| 0 | موتور Cos fi | P0308 |
| 0 | ضریب بهره‌وری موتور | 0309P |
| 50 Hz | فرکانس نامی موتور | 0310P |
| 0 RPM | سرعت موتور در بار نامی | 0311P |
| 0 | جریان مغناطیس کننده هسته موتور | 0320P |
| 0 (SELF=0) | نوع خنک شدن موتور | 0335P |
| 0 | فعال نمودن اتوتیون موتور و محاسبه سایر پارامترهای موتور | 0340P |
| 9.4 kg | وزن موتور | 0344P |
| 1 sec | مدت زمان لازم برای مغناطیس شدن موتور | 0346P |
| 1 sec | مدت زمان لازم برای از بین رفتن مغناطیس | 0347P |
| محاسبه‌شده | مقاومت اهمی استاتور (RS) که توسط اتوتیون محاسبه می‌گردد | P0350 |
| 2 | نوع عکس‌العمل درایو در مقابل اعلام هشدار گرم شدن موتور | 0610P |
| 100 | ثابت زمانی گرمایی موتور | 0611P |
| 100% | درصد اضافه حرارت برای اعلام هشدار | 0614P |
| 150% | درصد مجاز برای اضافه بار موتور | 0640P |
| 0 یا 1 یا 2 | فعال نمودن اتوتیون و محاسبه مقاومت اهمی استاتور (RS) و نوع بکارگیری آن | P1910 |
ورودی و خروجی‌های دیجیتال و فرمان‌ها
فرمان‌ها و ورودی-خروجی‌های دیجیتال را می‌توانید توسط پارامترهای گروه & commands O/I تنظیم نمایید.
جدول پیکربندی ورودی‌ها و خروجی‌ها
| مقدار پیش‌فرض | توضیح | پارامتر |
|---|---|---|
| 2 | انتخاب مرجع فرمان برای درایو | 0700P |
| 1 (ON-OFF1) | تعریف عملکرد ورودی دیجیتال 1 | P0701 |
| 12 (Reverse) | تعریف عملکرد ورودی دیجیتال 2 | 0702P |
| 9 (Reset) | تعریف عملکرد ورودی دیجیتال 3 | 0703P |
| 0 (Disabled) | تعریف عملکرد ورودی آنالوگ اگر به عنوان ورودی دیجیتال 4 استفاده شود | P0704 |
| 120 ms (ms1205=3) | مدت زمان برای فیلتر ورودی دیجیتال | 0724P |
| 1 (PNP) | تنظیم ورودی‌های NPN یا PNP | 0725P |
| 52.3 (fault) | تعریف عملکرد رله خروجی 1 | P0731 |
| 0 | معکوس نمودن ورودی‌های دیجیتال | 0748P |
سایر پارامترهای این گروه
| مقدار پیش‌فرض | توضیح | پارامتر |
|---|---|---|
| 0.0 | انتخاب یک بیت برای شروع دانلود داده‌های 0set از AOP به درایو | P0800 |
| 0.0 | انتخاب یک بیت برای شروع دانلود داده‌های 1set از AOP به درایو | P0801 |
| 0.722 | انتخاب یک بیت به عنوان 1OFF-on | 0840P |
| 0 | انتخاب یک بیت به عنوان مرجع 2OFF اول | 0844P |
| 1.19 | انتخاب یک بیت به عنوان 2OFF دوم | 0845P |
| 0.1 | انتخاب یک بیت برای توقف 3OFF | 0848P |
| 0:0 | انتخاب یک بیت یا ورودی دیجیتال به عنوان Fixed freq setpoint bit 0 | P1020 |
| 0:0 | انتخاب یک بیت یا ورودی دیجیتال به عنوان Fixed freq setpoint bit 1 | P1021 |
| 0:0 | انتخاب یک بیت یا ورودی دیجیتال به عنوان Fixed freq setpoint bit 2 | P1022 |
نکته:
توسط پارامترهای P1020، P1021 و P1022 می‌توانید از بین فرکانس‌های ثابت شامل هفت فرکانس موجود در پارامترهای 1001P تا 1007P یکی را انتخاب کنید.
ورودی – خروجی‌های آنالوگ
پارامترهای این گروه برای تنظیم عملکرد ورودی‌ها و خروجی‌های آنالوگ استفاده می‌شود.
| مقدار پیش‌فرض | توضیح | پارامتر |
|---|---|---|
| 3 ms | مدت زمان فیلتر ورودی آنالوگ | 0753P |
| 0 (V+10 to 0) | نوع ورودی آنالوگ و نحوه نمایش آن | 0756P |
| 10 sec | تاخیر در اعلام خطای قطع شدن ورودی آنالوگ | 0762P |
| 0:21 | انتخاب متغیری که توسط خروجی آنالوگ نشان داده می‌شود (مثلاً فرکانس) | P0771 |
| 2 ms | زمان برای فیلتر خروجی آنالوگ | 0773P |
| 0-20 mA | خروجی آنالوگ از نوع 0-20 میلی‌آمپر | 0776P |
فرکانس‌ها و شتاب
در این گروه می‌توانید مرجع انتخاب سرعت و مقادیر سرعت‌های ثابت و شتاب‌های حرکت را تنظیم کنید.
| مقدار پیش‌فرض | توضیح | پارامتر |
|---|---|---|
| 2 | مرجع انتخاب سرعت برای درایو (ورودی آنالوگ=2) | 1000P |
| 0 Hz | فرکانس ثابت 1 | 1001P |
| 5 Hz | فرکانس ثابت 2 | 1002P |
| 10 Hz | فرکانس ثابت 3 | 1003P |
| 15 Hz | فرکانس ثابت 4 | 1004P |
| 20 Hz | فرکانس ثابت 5 | 1005P |
| 25 Hz | فرکانس ثابت 6 | 1006P |
| 30 Hz | فرکانس ثابت 7 | 1007P |
| بیت 0 = 0 | انتخاب سرعت از بین هفت سرعت ثابت 1 تا 7 | P1016 |
| بیت 1 = 1 | انتخاب سرعت بیت 1 | 1017P |
| بیت 2 = 1 | انتخاب سرعت بیت 2 | 1018P |
| 5 Hz | فرکانس Jog در حالت راستگرد | 1058P |
| 5 Hz | فرکانس Jog در حالت چپگرد | 1059P |
| 10 sec | مدت زمان افزایش سرعت Jog | 1060P |
| 10 sec | مدت زمان کاهش سرعت Jog | 1061P |
| 755 | SetPoint اصلی سرعت | 1070P |
| 1 | مقیاس‌بندی SetPoint اصلی سرعت | 1071P |
| 0 | SetPoint فرعی سرعت | 1075P |
| 1 | مقیاس‌بندی SetPoint فرعی سرعت | 1076P |
| 0 Hz | حداقل فرکانس خروجی درایو | 1080P |
| 50 Hz | حداکثر فرکانس خروجی درایو | 1082P |
| 0 | فرکانس پرش 1 برای جلوگیری از رزنانس | 1091P |
| 0 | فرکانس پرش 2 برای جلوگیری از رزنانس | 1092P |
| 0 | فرکانس پرش 3 برای جلوگیری از رزنانس | 1093P |
| 0 | فرکانس پرش 4 برای جلوگیری از رزنانس | 1094P |
| 2 Hz | محدوده مجاز برای پرش در حالت رزنانس | 1101P |
| 10 sec | مدت زمان افزایش سرعت (ACC) | 1120P |
| 10 sec | مدت زمان کاهش سرعت (DEC) | 1121P |
| 0 | مقدار شتاب در ابتدای شتاب مثبت اصلی | 1130P |
| 0 | مقدار شتاب در انتهای شتاب مثبت اصلی | 1131P |
| 0 | مقدار شتاب در ابتدای شتاب منفی اصلی | 1132P |
| 0 | مقدار شتاب در انتهای شتاب منفی اصلی | 1133P |
| 0 | نوع منحنی شتاب (خطی یا Curve-S) | 1134P |
| 5 sec | مدت زمان کاهش سرعت در حالت 3OFF | 1135P |
پارامترهای گروه Drive
در این گروه تنظیمات ترمز DC، استارت در حالی که موتور هنوز در حال چرخش است، Hold DC، ری‌استارت اتوماتیک و … انجام می‌شود.
| مقدار پیش‌فرض | توضیح | پارامتر |
|---|---|---|
| 0 (disabled) | استارت موتور زمانی که هنوز موتور در حال چرخش است | P1200 |
| 100% | جریان مجاز موتور در حالت start flying | 1202P |
| 1 | ری‌استارت اتوماتیک خطاها – فعال یا غیرفعال | 1210P |
| 3 | تعداد مجاز ری‌استارت اتوماتیک خطاها | 1211P |
| 0 | فعال نمودن ترمز مکانیکی | 1215P |
| 1 sec | تاخیر در باز شدن ترمز مکانیکی در استارت | 1216P |
| 1 sec | تاخیر در بسته شدن ترمز بعد از توقف موتور | 1217P |
| 100% | جریان تزریقی DC برای ترمز DC | 1232P |
| 0 | مدت زمان ترمز DC در توقف | 1233P |
| 1 (Enabled) | فعال نمودن کنترل ولتاژ باس DC برای جلوگیری از اضافه ولتاژ | P1240 |
| 100% | درصد ولتاژ باس DC برای کنترلر | 1243P |
| 1 | ضریب تناسبی برای کنترلر ولتاژ DC | 1250P |
| 40 | مدت زمان انتگرالی برای کنترلر ولتاژ DC | 1251P |
| 1 | مدت زمان مشتقی برای کنترلر ولتاژ DC | 1252P |
پارامترهای کنترل موتور Micro Master 420
| مقدار پیش‌فرض | توضیح پارامتر | شماره پارامتر |
|---|---|---|
| 0 | انتخاب روش کنترلی درایو (F/V) | 1300P |
| 50% | مقدار جبران ولتاژ در فرکانس‌های پایین در منحنی F/V | 1310P |
| 20% | درصد فرکانس اتمام جبران ولتاژ در منحنی F/V | 1316P |
| – | فرکانس نقطه 1 در منحنی F/V | 1320P و 1321P |
| – | فرکانس نقطه 2 در منحنی F/V | 1322P و 1323P |
| – | فرکانس نقطه 3 در منحنی F/V | 1324P و 1325P |
سایر پارامترهای کنترل موتور
| مقدار پیش‌فرض | توضیح پارامتر | شماره پارامتر |
|---|---|---|
| 10% | درصد فرکانس خروجی برای فعال شدن FCC | 1333P |
| 0% | جبران لغزش موتور (SLIP) | 1335P |
| 250% | محدود نمودن لغزش موتور | 1336P |
| 0 | ضریب کاهش رزنانس در حالت F/V | 1338P |
| 0 | ضریب تناسبی برای کنترلر Imax | 1340P |
| 0.3 | ضریب انتگرالی برای کنترلر Imax | 1341P |
| off (=0) | فعال نمودن حالت استارت نرم | 1350P |
پارامترهای گروه Alarm (آلارم‌ها و فالت‌ها)
| مقدار پیش‌فرض | توضیح پارامتر | شماره پارامتر |
|---|---|---|
| 8 عدد | تعداد کل فالت‌ها | 0952P |
| 0 | انتخاب کد فالت | 2100P |
| 0 | عکس‌العمل درایو در برابر فالت و توقف | 1201P |
| 4 عدد | تعداد آلارم‌هایی که در تاریخچه نگهداری می‌شود | P2111 |
| 3 Hz | مقدار هیسترزیس فرکانس | 2150P |
| 30 Hz | مقدار فرکانس آستانه برای مقایسه | 2155P |
| 10 ms | تاخیر در تشخیص فرکانس آستانه | 2156P |
| 3 Hz | مقدار انحراف فرکانس | 2164P |
| 1 Hz | فرکانس صفر (Zero Speed) | 2167P |
| 10 ms | تاخیر زمانی برای تشخیص Zero Speed | 2168P |
| 100% | مقدار آستانه جریان برای مقایسه | 2170P |
| 10 ms | تاخیر در تشخیص فرکانس آستانه | 2171P |
| 800 V | مقدار آستانه ولتاژ باس DC برای مقایسه | 2172P |
| 10 ms | تاخیر در تشخیص ولتاژ آستانه DC | 2173P |
| 3% | درصد جریان خروجی برای تشخیص کاهش بار | 2179P |
| 200 ms | تاخیر در اعلام خطای کاهش بار | 2180P |
| 0 | ریست نمودن فالت فعال | 3981P |
پارامترهای PID (کنترلر PID)
| مقدار پیش‌فرض | توضیح پارامتر | شماره پارامتر |
|---|---|---|
| 0 | مقدار ثابت 1 برای SetPoint PID | 2201P |
| 10 | مقدار ثابت 2 برای SetPoint PID | 2202P |
| 20 | مقدار ثابت 3 برای SetPoint PID | 2203P |
| 30 | مقدار ثابت 4 برای SetPoint PID | 2204P |
| 40 | مقدار ثابت 5 برای SetPoint PID | 2205P |
| 50 | مقدار ثابت 6 برای SetPoint PID | 2206P |
| 60 | مقدار ثابت 7 برای SetPoint PID | 2207P |
| 1 | بیت 0 برای انتخاب SetPoint ثابت | 2216P |
| 1 | بیت 1 برای انتخاب SetPoint ثابت | 2217P |
| 1 | بیت 2 برای انتخاب SetPoint ثابت | 2218P |
| 0 | PID برای SetPoint مقدار | 2253P |
| 0 | PID برای Trim مبدا | 2254P |
| 100 | PID SetPoint برای ضریب | 2255P |
| 100 | PID Trim برای ضریب | 2256P |
| 1 sec | مقدار شتاب مثبت برای SetPoint PID | 2257P |
| 1 sec | مقدار شتاب منفی برای SetPoint PID | 2258P |
| 0 | ثابت زمانی فیلتر برای SetPoint PID | 2261P |
| 755.0 | مقدار فیدبک برای PID | 2264P |
| 0 | ثابت زمانی فیلتر برای فیدبک PID | 2265P |
| 100% | حداکثر مقدار برای فیدبک PID | 2267P |
| 0% | حداقل مقدار برای فیدبک PID | 2268P |
| 100 | ضریب برای فیدبک PID | 2269P |
| 0 | انتخاب نوع فیدبک PID | 2270P |
| 0 | معکوس نمودن فیدبک PID | 2271P |
| 3 | ضریب بهره تناسبی PID | 2280P |
| 0 | مدت زمان انتگرال PID | 2285P |
| 100 | حداکثر مقدار خروجی PID | 2291P |
| 0 | حداقل مقدار خروجی PID | 2292P |
| 1 sec | مدت زمان شتاب مثبت و منفی برای حد PID | 2293P |
اگر در حین نصب، راه‌اندازی، تنظیم یا تعمیر سافت‌استارترها و درایوها به مشکلی برخوردید، یا نیاز به مشاوره تخصصی داشتید، می‌توانید از خدمات فنی و مهندسی الکترومارکت بهره‌مند شوید.
تماس با ما – الکترومارکت
الکترومارکت با سال‌ها تجربه در زمینه مشاوره، فروش و تعمیر انواع اینورتر آماده خدمت‌رسانی به شماست.
دفتر مرکزی: شهریار خیابان شهید رزاق دوست پلاک ۱۷
تلفن تماس: ۰۹۱۲۲۶۵۹۱۵۴
وب‌سایت: electromarket.ir
در دسترس برای مشاوره رایگان
