راهنمای جامع استفاده از درایو WEG CFW-700: بهینه‌سازی عملکرد صنعتی شما
ارائه شده توسط الکترومارکت
درایوهای فرکانس متغیر (VFD) به قلب تپنده بسیاری از فرآیندهای صنعتی تبدیل شده‌اند و با کنترل دقیق سرعت و گشتاور موتورها، نقش بسزایی در افزایش بهره‌وری و کاهش مصرف انرژی ایفا می‌کنند. در این میان، درایو WEG CFW-700، محصولی از شرکت WEG برزیل، به عنوان یک راهکار قدرتمند و انعطاف‌پذیر، برای طیف وسیعی از کاربردهای صنعتی طراحی شده است. الکترومارکت به عنوان ارائه‌دهنده پیشرو تجهیزات اتوماسیون صنعتی، این درایو پیشرفته را با گارانتی اصالت و خدمات پس از فروش مطمئن به شما تقدیم می‌کند. برای کسب اطلاعات بیشتر در مورد سایر محصولات WEG و انتخاب بهترین راهکار برای نیازهای خود، می‌توانید به وبلاگ الکترومارکت مراجعه کنید.

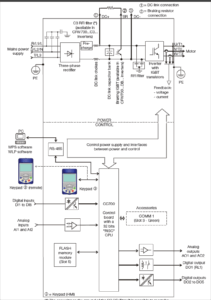

معرفی درایو WEG CFW-700
درایو WEG CFW-700 در محدوده توان 0.25 کیلووات تا 130 کیلووات و با ولتاژ ورودی 200 ولت سه فاز تا 600 ولت سه فاز تولید می‌گردد. این درایو قابلیت استفاده به صورت Loop Open و V/f و همچنین به صورت Loop Closed در صورت نصب انکودر بر روی موتور را دارا می‌باشد که انعطاف‌پذیری بالایی را در کنترل انواع موتورها فراهم می‌کند.
این درایو دارای 8 ورودی دیجیتال (DI1 تا DI8) و دو ورودی آنالوگ (AI1 و AI2) است. همچنین، دارای دو خروجی آنالوگ (AO1 و AO2)، یک خروجی رله‌ای (DO1) و 4 خروجی دیجیتال ترانزیستوری (DO2 تا DO5) می‌باشد که امکان اتصال و کنترل گسترده تجهیزات جانبی را فراهم می‌آورد.
کی پد (HMI) درایو WEG CFW-700
کی پد تعبیه شده بر روی درایو WEG CFW-700، شامل یک نمایشگر LCD و کلیدهایی برای استارت و توقف، تغییر جهت چرخش موتور و سایر تنظیمات کلیدی است.
- کلیدهای عملکردی: یک کلید برای تغییر سرعت به سرعت Jog و یک کلید دیگر برای انتخاب حالت Local یا Remote وجود دارد که مشخص می‌کند درایو از روی صفحه کی پد یا توسط ترمینال‌ها و یا شبکه کنترل می‌شود.
- کلیدهای ناوبری و تنظیم پارامتر: علاوه بر کلیدهای بالا، کلید Enter، کلید ESC و کلیدهای جهت بالا و پایین نیز برای تغییر پارامترهای درایو به کار می‌رود.
نحوه دسترسی به پارامترها:
- ابتدا درایو در حالت Monitor قرار دارد.
- اگر کلید Enter را فشار دهید، وارد مد پارامتردهی خواهید شد.
- با استفاده از کلیدهای جهت بالا یا پایین وارد منوی PARAM شوید.
- دوباره کلید Enter را فشار دهید.
- اولین پارامتر از گروه PARAM مشاهده خواهد شد.
- با استفاده از کلیدهای جهت بالا و پایین، بین پارامترها حرکت کنید.
- پس از یافتن پارامتر مورد نظر، دوباره Enter را فشار دهید.
- حالا مقدار عددی درون پارامتر نمایان می‌گردد.
- این بار نیز با کلیدهای جهت بالا و پایین می‌توانید مقدار این عدد را تغییر دهید.
- با استفاده از کلید Enter می‌توانید مقدار جدید را ذخیره (Save) کنید. استفاده از کلید ESC در این حالت و قبل از زدن کلید Enter باعث ذخیره نشدن مقدار جدید خواهد شد. برای بازگشت به منوهای بالاتر نیز می‌توانید از کلید ESC استفاده کنید.
صال و کنترل گسترده تجهیزات جانبی را فراهم می‌آورد.
عیب‌یابی و خطاهای درایو WEG CFW-700
درایو WEG CFW-700 با طراحی پیشرفته و قابلیت‌های متعدد، ممکن است در شرایط خاصی خطاها یا آلارم‌هایی را نمایش دهد. این خطاها معمولاً با کدهای مشخص (Faults و Alarms) روی کی‌پد (HMI) نمایش داده می‌شوند و نشان‌دهنده مشکلات احتمالی در تنظیمات، اتصالات یا عملکرد درایو هستند. در ادامه، مهم‌ترین خطاهای رایج، دلایل احتمالی و راه‌حل‌های پیشنهادی برای رفع آن‌ها آورده شده است. این اطلاعات با استفاده از پارامترهای مرتبط با خطاها (مانند P0048، P0049، P0050 و غیره) که در مقاله ذکر شده‌اند، تنظیم شده است.
خطاهای رایج و راه‌حل‌ها
| کد خطا | توضیح خطا | علت احتمالی | راه‌حل پیشنهادی |
|---|---|---|---|
| F048 | آلارم فعلی درایو | جریان بیش از حد یا تنظیم نادرست پارامترهای موتور | – بررسی جریان نامی موتور (P0401) و مقایسه با تنظیمات درایو. – بررسی اتصالات موتور و اطمینان از عدم وجود اتصال کوتاه. – پارامتر P0135 (حداکثر جریان خروجی) را بررسی کنید. |
| F049 | فالت فعلی درایو | خطای سخت‌افزاری یا اضافه‌بار لحظه‌ای | – بررسی بار متصل به موتور و کاهش بار در صورت لزوم. – اطمینان از خنک‌سازی مناسب (بررسی دمای IGBT با P0030). – درایو را ریست کنید (P0204 = 6 برای بازگشت به تنظیمات کارخانه). |
| F050 | آخرین فالت درایو | خطای اخیر ذخیره‌شده در حافظه | – بررسی تاریخچه خطاها (P0050 تا P0066) برای شناسایی الگوی خطا. – بررسی تنظیمات مرتبط با خطای نمایش‌داده‌شده. |
| F051 | یکی به آخرین فالت | خطای قبلی ذخیره‌شده | – مشابه F050، بررسی تاریخچه خطاها و رفع مشکل اصلی. – اطمینان از تنظیم صحیح پارامترهای موتور (P0399 تا P0407). |
| F070 | اضافه‌بار موتور | بار بیش از حد یا تنظیم نادرست P0348 | – بررسی تنظیمات حفاظت اضافه‌بار (P0348 و P0349). – کاهش بار موتور یا افزایش ظرفیت درایو (P0298 = 1 برای Heavy Duty). |
| F072 | اضافه‌حرارت IGBT | دمای بالای ماژول IGBT (P0030) | – بررسی عملکرد فن خنک‌کننده (P0036 و P0352). – اطمینان از تهویه مناسب محیط نصب درایو. – کاهش فرکانس سوئیچینگ (P0297) در صورت نیاز. |
| F078 | خطای انکودر | مشکل در اتصال یا عملکرد انکودر | – بررسی اتصالات انکودر و تنظیم پارامتر P0358. – اطمینان از تنظیم صحیح تعداد پالس انکودر (P0405). – تعویض انکودر در صورت خرابی. |
| F074 | خطای زمین (Ground Fault) | اتصال کوتاه یا نشتی جریان به زمین | – بررسی کابل‌های موتور و اتصالات برای جلوگیری از نشتی جریان. – فعال‌سازی حفاظت خطای زمین (P0343) و بررسی تنظیمات. |
| F033 | قطع فاز ورودی | مشکل در تغذیه ورودی درایو | – بررسی ولتاژ ورودی (P0296) و اتصالات فازها. – تنظیم پارامتر P0357 برای تأخیر در اعلام خطای قطع فاز. |
| F076 | خطای سرعت فن | مشکل در عملکرد فن خنک‌کننده | – بررسی فن و تنظیم پارامتر P0354. – تمیز کردن یا تعویض فن در صورت نیاز. |
مراحل کلی عیب‌یابی
- بررسی کد خطا روی کی‌پد:
- کد خطا (مانند F048 یا F049) را از نمایشگر کی‌پد (HMI) بخوانید. پارامترهای P0048 (آلارم فعلی) و P0049 (فالت فعلی) اطلاعات لحظه‌ای را نشان می‌دهند.
- برای مشاهده تاریخچه خطاها، پارامترهای P0050 تا P0066 را بررسی کنید.
- بررسی تنظیمات پارامترها:
- اطمینان حاصل کنید که پارامترهای موتور (P0399 تا P0407) مطابق با پلاک موتور تنظیم شده‌اند.
- از اتوتیون (P0408) برای کالیبراسیون دقیق درایو و موتور استفاده کنید.
- بررسی اتصالات و تجهیزات جانبی:
- کابل‌های قدرت و کنترل را برای اتصال کوتاه یا قطع ارتباط بررسی کنید.
- وضعیت ورودی‌ها و خروجی‌های دیجیتال (P0012 و P0013) و آنالوگ (P0018 و P0019) را چک کنید.
- ریست درایو:
- در صورت نیاز، با تنظیم پارامتر P0204 = 6، درایو را به تنظیمات کارخانه بازگردانید. توجه داشته باشید که این کار تمام تنظیمات سفارشی را پاک می‌کند.
- برای ذخیره تنظیمات قبل از ریست، از حافظه‌های User1 یا User2 (P0318) استفاده کنید.
- بررسی محیط عملیاتی:
- دمای محیط و تهویه را بررسی کنید (دمای IGBT در P0030 قابل مشاهده است).
- اطمینان حاصل کنید که درایو در محیطی با استانداردهای IP مناسب نصب شده است.
نکات نگهداری برای جلوگیری از خطاها
- بازرسی دوره‌ای: به‌صورت منظم کابل‌ها، اتصالات و فن خنک‌کننده (P0036) را بررسی کنید.
- تنظیمات حفاظتی: پارامترهای حفاظتی مانند P0343 (خطای زمین)، P0348 (اضافه‌بار موتور)، و P0353 (حفاظت IGBT) را فعال کنید.
- به‌روزرسانی نرم‌افزار: در صورت وجود به‌روزرسانی‌های نرم‌افزاری از شرکت WEG، از طریق وب‌سایت الکترومارکت یا پشتیبانی رسمی اقدام کنید.
- پشتیبان‌گیری تنظیمات: قبل از هر تغییر عمده، تنظیمات را در حافظه‌های User1 یا User2 یا فلش مموری (P0318) ذخیره کنید.
هشدارها
- ریست مداوم خطاها: ریست کردن مکرر خطاها بدون رفع مشکل اصلی ممکن است به درایو یا موتور آسیب برساند.
- تنظیمات نادرست: تغییر پارامترها بدون دانش کافی می‌تواند عملکرد درایو را مختل کند. در صورت عدم اطمینان، با تیم پشتیبانی الکترومارکت تماس بگیرید.
- محیط نامناسب: نصب درایو در محیط‌های مرطوب، گردوغبار یا با دمای بالا می‌تواند باعث خطاهای مکرر شود.
سیم‌کشی درایو WEG CFW-700
سیم‌کشی صحیح درایو WEG CFW-700 یکی از مهم‌ترین مراحل برای اطمینان از عملکرد بهینه و ایمنی در نصب و راه‌اندازی است. این درایو با ورودی‌ها و خروجی‌های متعدد (دیجیتال و آنالوگ) طراحی شده است که انعطاف‌پذیری بالایی را برای اتصال به تجهیزات مختلف فراهم می‌کند. در این بخش، راهنمای جامعی برای سیم‌کشی ایمن و استاندارد این درایو ارائه شده است.
نکات ایمنی پیش از سیم‌کشی
- قطع کامل تغذیه: پیش از شروع سیم‌کشی، مطمئن شوید که منبع تغذیه اصلی قطع شده و ولتاژ باس DC (پارامتر P0004) به صفر رسیده است. حداقل 5 دقیقه پس از قطع تغذیه صبر کنید تا خازن‌های داخلی تخلیه شوند.
- انتخاب کابل مناسب: از کابل‌هایی با مقطع مناسب و مطابق با استانداردهای IEC یا استانداردهای محلی (مانند ISIRI) استفاده کنید. برای کابل‌های قدرت، جریان نامی موتور (P0401) و برای کابل‌های کنترلی، نوع سیگنال (دیجیتال یا آنالوگ) را در نظر بگیرید.
- جلوگیری از تداخل الکترومغناطیسی: کابل‌های قدرت و کنترلی را جداگانه هدایت کنید و از شیلد برای کابل‌های کنترلی (مانند ورودی‌های آنالوگ AI1 و AI2) استفاده کنید.
- اتصال به زمین: اطمینان حاصل کنید که درایو و موتور به طور صحیح به سیستم زمین (Ground) متصل شده‌اند تا از خطای زمین (F074) جلوگیری شود.
اجزای اصلی برای سیم‌کشی
درایو WEG CFW-700 دارای ترمینال‌های مشخص برای اتصالات قدرت، کنترلی، و انکودر است. اجزای اصلی شامل:
- ترمینال‌های قدرت: شامل ورودی‌های تغذیه (R, S, T) و خروجی‌های موتور (U, V, W).
- تر Likes: ترمینال‌های کنترلی: شامل ورودی‌های دیجیتال (DI1 تا DI8)، ورودی‌های آنالوگ (AI1 و AI2)، خروجی‌های آنالوگ (AO1 و AO2)، خروجی رله‌ای (DO1)، و خروجی‌های دیجیتال ترانزیستوری (DO2 تا DO5).
- ترمینال انکودر: برای اتصال انکودر در حالت کنترل برداری بسته (P0202 = 5).
دستورالعمل‌های سیم‌کشی
1. اتصال کابل‌های قدرت
- ورودی تغذیه: کابل‌های تغذیه سه‌فاز (200 تا 600 ولت) را به ترمینال‌های R, S, T متصل کنید. از فیوز یا بریکر مناسب برای حفاظت استفاده کنید (مشخصات فیوز در پارامتر P0296 بررسی شود).
- خروجی موتور: کابل‌های موتور را به ترمینال‌های U, V, W متصل کنید. اطمینان حاصل کنید که ترتیب فازها درست است تا از چرخش نادرست موتور جلوگیری شود.
- اتصال زمین: ترمینال زمین (PE) درایو و موتور را به سیستم زمین متصل کنید. این کار برای جلوگیری از خطای زمین (F074) ضروری است.
2. اتصال کابل‌های کنترلی
- ورودی‌های دیجیتال (DI1 تا DI8): این ورودی‌ها برای فرمان‌هایی مانند استارت/استوپ، تغییر جهت، یا Jog استفاده می‌شوند. برای مثال، می‌توانید DI1 را برای استارت (P0263 = 1) و DI2 را برای تغییر جهت (P0264 = 2) تنظیم کنید.
- ورودی‌های آنالوگ (AI1 و AI2): این ورودی‌ها برای تنظیم سرعت مرجع (P0222) یا سایر سیگنال‌های کنترلی استفاده می‌شوند. نوع سیگنال (0-10V یا 4-20mA) را با پارامترهای P0233 و P0238 تنظیم کنید.
- خروجی‌های آنالوگ (AO1 و AO2): این خروجی‌ها برای نمایش پارامترهایی مانند سرعت یا جریان (P0251 و P0254) استفاده می‌شوند. ضریب بهره (P0252 و P0255) را تنظیم کنید.
- خروجی‌های دیجیتال (DO1 تا DO5): خروجی رله‌ای (DO1) و خروجی‌های ترانزیستوری (DO2 تا DO5) برای ارسال سیگنال به تجهیزات جانبی (مانند نشانگرها یا PLC) استفاده می‌شوند. عملکرد آن‌ها را با پارامترهای P0275 تا P0279 تنظیم کنید.
3. اتصال انکودر (در صورت استفاده)
- در حالت کنترل برداری بسته (P0202 = 5)، انکودر را به ترمینال مربوطه متصل کنید.
- تعداد پالس‌های انکودر (P0405) را تنظیم کنید و اتصالات را با پارامتر P0358 بررسی کنید.
- از کابل شیلددار برای جلوگیری از نویز استفاده کنید و اطمینان حاصل کنید که تغذیه انکودر (معمولاً 5V یا 24V) تأمین شده است.
4. اتصال مقاومت ترمز (در صورت نیاز)
- اگر از ترمز دینامیکی استفاده می‌کنید، مقاومت ترمز را به ترمینال‌های BR و DC+ متصل کنید.
- ولتاژ فعال‌سازی مقاومت ترمز را با پارامتر P0153 تنظیم کنید.
- اطمینان حاصل کنید که مقاومت ترمز با توان نامی درایو (P0298) سازگار است.
نکات نگهداری و بررسی پس از سیم‌کشی
- بررسی اتصالات: پس از اتمام سیم‌کشی، تمام اتص-finished را با مولتی‌متر بررسی کنید تا از نبود اتصال کوتاه یا قطعی اطمینان حاصل شود.
- تنظیم پارامترها: پارامترهای مرتبط با ورودی‌ها و خروجی‌ها (P0220 تا P0279) را بر اساس نیاز پروژه تنظیم کنید.
- تست اولیه: درایو را در حالت Local (P0220 = 2) تست کنید و از کی‌پد برای بررسی عملکرد اولیه استفاده کنید (مانند استارت/استوپ و تغییر سرعت).
- تهویه و خنک‌سازی: مطمئن شوید که کابل‌ها مانع جریان هوای فن خنک‌کننده (P0352) نمی‌شوند.
هشدارها
- عدم استفاده از کابل‌های آسیب‌دیده: کابل‌های فرسوده یا آسیب‌دیده می‌توانند باعث خطاهایی مانند F074 (خطای زمین) یا F033 (قطع فاز) شوند.
- تنظیمات نادرست: تنظیم نادرست پارامترهای ورودی/خروجی ممکن است به عملکرد ناپایدار درایو منجر شود. در صورت عدم اطمینان، با تیم پشتیبانی الکترومارکت تماس بگیرید.
- محیط نصب: درایو را در محیطی با استاندارد IP مناسب نصب کنید تا از نفوذ گردوغبار یا رطوبت جلوگیری شود.
گروه‌های اصلی پارامترها
اگر در حالت Monitor کلید Enter را فشار دهید، وارد مد پارامتردهی خواهید شد. با استفاده از کلیدهای جهت بالا و پایین می‌توانید بین گروه‌های مختلفی از پارامترها حرکت کنید. جدول زیر، گروه‌های اصلی را نشان می‌دهد:
| گروه پارامتری | توضیح گروه پارامتری |
| PARAM | تمامی پارامترهای درایو، قابل دسترس است. |
| READ | فقط پارامترهای قابل خواندن (Read-only) دیده می‌شوند. |
| MODIF | فقط پارامترهایی نشان داده می‌شوند که با مقادیر اولیه کارخانه تفاوت دارد و تغییر کرده‌اند. |
| BASIC | فقط پارامترهای اولیه درایو، قابل ویرایش است. |
| MOTOR | پارامترهای مرتبط با موتور، قابل دسترس است. |
| O/I | فقط پارامترهای مرتبط با ورودی‌ها و خروجی‌ها. |
| NET | فقط پارامترهای ارتباط سریال و شبکه. |
| HMI | فقط پارامترهای مربوط به عملکرد کی پد. |
| SPLC | پارامترهای مربوط به PLC داخلی (Soft PLC). |
| STARTUP | پارامترهایی که به روشی ساده، درایو را آماده راه‌اندازی کند. |
پارامترهای فقط خواندنی (READ)
چنانچه وارد گروه READ شوید، فقط پارامترهای قابل دیدن که متغیرهای درونی درایو هستند را مشاهده خواهید نمود. این متغیرها، مقادیر ولتاژ، جریان، توان، فرکانس، سرعت و … را نشان می‌دهند.
| پارامتر | توضیح پارامتر |
| P0001 | سرعت مرجع |
| P0002 | سرعت موتور |
| P0003 | جریان خروجی درایو |
| P0004 | ولتاژ باس DC داخلی درایو |
| P0005 | فرکانس موتور |
| P0006 | وضعیت اینورتر |
| P0007 | ولتاژ خروجی درایو |
| P0009 | گشتاور موتور |
| P0010 | توان خروجی درایو |
| P0011 | خروجی Cos phi |
| P0012 | وضعیت ترمینال‌های DI1 تا DI8 |
| P0013 | وضعیت خروجی‌های دیجیتال DO5 تا DO1 |
| P0014 | ولتاژ آنالوگ خروجی AO1 |
| P0015 | ولتاژ آنالوگ خروجی AO2 |
| P0018 | ولتاژ آنالوگ ورودی AI1 |
| P0019 | ولتاژ آنالوگ ورودی AI2 |
| P0030 | دمای IGBT |
| P0036 | سرعت فن خنک کننده درایو |
| P0037 | وضعیت اضافه بار موتور |
| P0038 | سرعت انکودر |
| P0039 | شمارنده تعداد پالس انکودر |
| P0048 | آلارم فعلی درایو |
| P0049 | فالت درایو در حال حاضر |
| P0050 | آخرین فالت درایو |
| P0054 | یکی به آخرین فالت درایو |
| P0058 | دو تا به آخرین فالت درایو |
| P0062 | سه تا به آخرین فالت درایو |
| P0066 | چهار تا به آخرین فالت درایو |
| P0295 | جریان مجاز درایو |
بازگشت به تنظیمات کارخانه (Factory Reset)
توسط پارامتر P0204 می‌توانید پارامترهای درایو را به مقادیر پیش‌فرض کارخانه‌ای برگردانید. مقادیر این پارامتر را روی عدد 6 تنظیم کنید تا پارامترهای اروپایی در حافظه درایو بار شود.
ذخیره‌سازی و بازیابی تنظیمات:
- دو حافظه User1 و User2 نیز علاوه بر حافظه اصلی درایو در دسترس است. پارامترهای فعلی موجود بر روی درایو را می‌توانید در حافظه‌های User1 و User2 کپی کنید یا در صورت نیاز، پارامترهایی که در حافظه User1 و User2 قرار داده‌اید را به حافظه کاری درایو، منتقل نمایید.
- جهت انتقال پارامترهای درایو به یک فلش مموری یا انتقال پارامترها از فلش مموری به درایو، از پارامتر P0318 استفاده کنید. این قابلیت برای نگهداری و استفاده مجدد از تنظیمات در درایوهای مشابه بسیار کاربردی است.
مد کنترلی درایو WEG CFW-700
انتخاب بین کنترل به روش V/f یا Vector و کنترل Loop Open و Loop Closed توسط پارامتر P0203 قابل اجرا است. جدول زیر گزینه‌های مختلف را توضیح می‌دهد:
| پارامتر | توضیح پارامتر |
| P0202 | 0 = V/f for 60 Hz |
| 1 = V/f for 50 Hz | |
| 2 = V/f Adjustable by user | |
| 3 = Voltage vector WEG | |
| 4 = Sensorless Vector control | |
| 5 = Vector control closed Loop |
- کنترل V/f: اگر پارامتر P0202 را با مقادیر 0، 1 و 2 مقداردهی کنید، کنترل به روش V/f انجام می‌شود. این روش برای کاربردهای عمومی و پمپ‌ها/فن‌ها مناسب است.
- کنترل برداری (Vector Control): اگر پارامتر P0202 را با اعداد 4 و 5 مقداردهی کنید، روش کنترل برداری انتخاب می‌شود.
- P0202 = 4: روش کنترل برداری Loop Open بدون نیاز به انکودر است (Sensorless Vector Control).
- P0202 = 5: روش کنترل برداری به همراه نصب انکودر بر روی موتور و کنترل به روش Loop Closed است (Vector Control Closed Loop).
- P0203 = 3: گزینه‌ای است که مختص درایو WEG است و ما بین روش V/f و روش کنترل برداری عمل می‌کند و برای کاربردهایی که به دقت بیشتری نسبت به V/f و سادگی بیشتری نسبت به Vector Control نیاز دارند، مناسب است.
پارامترهای مشترک
پارامترهایی که در این بخش توضیح داده می‌شود در کلیه مدهای کنترلی درایو، مشترک هستند:
| پارامتر | توضیح پارامتر |
| P0100 | مدت زمان افزایش سرعت (Acceleration) |
| P0101 | مدت زمان کاهش سرعت (Deceleration) |
| P0102 | مدت زمان افزایش سرعت 2 (Acceleration 2) |
| P0103 | مدت زمان کاهش سرعت 2 (Deceleration 2) |
| P0104 | نوع منحنی شیب افزایش یا کاهش سرعت (0=خطی، 1=S-curve) |
| P0105 | انتخاب بین دو منحنی ACC, ACC2, Dec, Dec2 |
| P0120 | ایجاد یک Backup از سرعت مرجع برای حفظ سرعت پس از قطع و وصل تغذیه |
| P0121 | سرعتی که در زمان استفاده از کی پد برای کنترل درایو بکار گرفته می‌شود |
| P0122 | مرجع سرعت Jog |
| P0132 | حداکثر درصد اضافه سرعت مجاز |
| P0133 | حداقل سرعت درایو و موتور (RPM) |
| P0134 | حداکثر سرعت درایو و موتور (RPM) |
| P0135 | حداکثر جریان خروجی درایو (1.5 برابر جریان نامی) |
| P0136 | جبران گشتاور به صورت دستی |
| P0137 | جبران گشتاور به صورت اتوماتیک |
| P0138 | جبران لغزش موتور (Slip) |
| P0142 | % حداکثر ولتاژ خروجی درایو در منحنی V/f |
| P0143 | % ولتاژ خروجی حد وسط در منحنی V/f |
| P0144 | % ولتاژ درایو در فرکانس 3Hz در منحنی V/f |
| P0145 | سرعتی که در منحنی V/f میدان کاهش پیدا کند |
| P0146 | سرعت حد وسط در منحنی V/f |
| P0153 | ولتاژی که در آن مقاومت ترمز وارد مدار می‌شود |
| P0190 | حداکثر ولتاژ خروجی درایو (V) |
| P0291 | مقدار سرعت Zero Speed |
| P0296 | ولتاژ ورودی Line-Line درایو |
| P0297 | فرکانس سوئیچینگ کریر IGBT |
| P0298 | نوع کارکرد درایو (0=Normal (ND)، 1=Heavy Duty (HD)) |
| P0299 | مدت زمان تزریق جریان DC در زمان استارت |
| P0300 | مدت زمان تزریق جریان DC در زمان توقف |
| P0301 | سرعت موتور در زمان شروع تزریق DC در توقف |
| P0302 | % مقدار ولتاژ DC که برای ترمز DC اعمال می‌گردد |
| P0340 | فاصله زمانی بین وقوع فالت تا ریست اتوماتیک |
| P0343 | فعال نمودن حفاظت خطای زمین |
| P0344 | محدود نمودن جریان و عملکرد درایو |
| P0348 | فعال نمودن فالت اضافه بار موتور |
| P0349 | اعلام هشدار اضافه بار در چه درصدی از بار صورت گیرد |
| P0350 | فعال نمودن فالت اضافه بار درایو |
| P0351 | فعال نمودن فالت اضافه حرارت موتور در صورت استفاده از PTC |
| P0352 | کنترل عملکرد فن خنک کننده درایو |
| P0353 | فعال نمودن حفاظت IGBT در مقابل اضافه حرارت |
| P0354 | فعال نمودن خطای سرعت فن |
| P0357 | مدت زمان تاخیر در اعلام قطع فاز ورودی |
| P0358 | فعال نمودن فالت انکودر |
| P0372 | % مقدار جریان تزریقی DC برای ترمز DC نسبت به جریان نامی موتور |
انتخاب نوع Application در درایو WEG CFW-700
پارامتر P1003 مربوط به انتخاب نوع Application یا نوع کاربرد درایو است. درایوهایی همانند CFW-700 طوری طراحی می‌شوند که بتوان آن‌ها را برای کاربردهای گوناگون برنامه‌ریزی نمود. بطور پیش فرض P1003 = 0 است. یعنی نوع کاربرد درایو، بستگی به تنظیماتی دارد که کاربر به درایو می‌دهد و می‌تواند به طور مثال، کنترل یک پمپ یا فن یا یک بالابر یا نوار نقاله و از این قبیل باشد. برای انتخاب بهترین درایو برای پمپ‌ها و فن‌ها، می‌توانید به مقاله “انتخاب درایو مناسب” در وبلاگ الکترومارکت مراجعه نمایید.
نکته: پارامترهای P1001 تا P1059 در صورتی قابل استفاده می‌شود و وجود دارد که برنامه PLC داخلی (Soft PLC) بر روی درایو نصب شده باشد. بنابراین اگر این برنامه نصب نشده باشد، دسترسی به پارامتر P1003 که نوع Application را انتخاب کند، وجود نخواهد داشت.
با این شرط که پارامتر P1003 وجود دارد، جدول زیر تنظیمات ممکن در این پارامتر را توضیح می‌دهد:
| پارامتر | توضیح پارامتر |
| P1003 | 0 = User |
| 1 = PID Controller | |
| 2 = Electronic Potentiometer | |
| 3 = Multi speed | |
| 4 = 3-wire Start/Stop | |
| 5 = Forward Run/Reverse Run | |
| 6 = Special function select (PID – Mechanical Brake و …) |
بطور مثال اگر مقدار عدد 1 را در پارامتر P1003 قرار دهید، درایو می‌تواند یک کنترلر PID را ایجاد کند.
پارامترهای مربوط به ورودی/خروجی (O/I)
پارامترهایی از P0220 تا P0279 در گروه پارامترهای O/I جای می‌گیرد که مربوط به نحوه تعریف ورودی‌ها و خروجی‌های درایو و همچنین نحوه عملکرد کلیدهای روی کی پد است.
| پارامتر | توضیح پارامتر |
| P0220 | انتخاب بین حالت Local یا Remote (مثال: 2 = LR KEY LOCAL) |
| P0221 | مرجع انتخاب سرعت در حالت LOCAL (مثال: 0 = HMI = KEYPAD) |
| P0222 | مرجع انتخاب سرعت در حالت REMOTE (مثال: 1 = AI1) |
| P0223 | مرجع فرمان چپگرد – راستگرد در حالت LOCAL (مثال: 2 = FR KEY FORWARD) |
| P0224 | مرجع فرمان RUN و STOP در حالت LOCAL (مثال: از طریق کی پد و KEY O/I = 0) |
| P0225 | مرجع فرمان JOG در حالت LOCAL (مثال: 1 = JOG KEY) |
| P0226 | مرجع فرمان چپگرد – راستگرد در حالت REMOTE (مثال: ورودی‌های دیجیتال DIX = 4) |
| P0227 | مرجع فرمان RUN و STOP در حالت REMOTE (مثال: ورودی‌های دیجیتال DIX = 1) |
| P0229 | روش متوقف شدن موتور – توقف به صورت رمپ کاهش سرعت یا حرکت آزادانه موتور و بار |
| P0228 | انتخاب بین حالت REMOTE و JOG چگونه صورت می‌گیرد (توسط ورودی JOG) |
زمانی که درایو از طریق کلیدهای روی کی پد کنترل می‌شود، حالت Local و زمانی که توسط ورودی‌های آنالوگ و دیجیتال کنترل شود، حالت Remote نامیده می‌شود. تنظیمات P0220 تا P0228 تعریف کامل از نحوه کنترل فرمان و کنترل سرعت در دو حالت Local و Remote را ارائه می‌دهد.
پارامترهای P0220 و P0228 در جدول بالا، طوری تنظیم شده است که در حالت عادی کنترل درایو از طریق کلیدهای روی کی پد صورت می‌گیرد و در حالت Local قرار دارد. توسط کلید Remote/Local می‌توان کنترل را به حالت Remote داد که امکان کنترل درایو توسط ورودی‌ها یا شبکه را فراهم می‌کند.
مرجع انتخاب سرعت در حالت Local نیز از طریق کلیدهای روی کی پد صورت می‌گیرد. در حالت Monitor، فشردن کلیدهای جهت بالا و پایین می‌تواند سرعت را افزایش یا کاهش دهد. سرعت نیز در پارامتر P0121 نگهداری می‌شود و Backup آن نیز در P0121 قرار می‌گیرد. هر بار که P0121 را تنظیم کنید، مقدار این تنظیم نگهداری می‌شود تا دفعات بعدی هم از همین تنظیم استفاده شود. قطع برق درایو می‌تواند باعث ریست شدن P0121 شود که برای این منظور پارامتر P0120 باید تنظیم گردد.
مرجع انتخاب سرعت در حالت Remote را در P0222 تنظیم کنید. در اینجا بر روی AI1 یعنی ورودی آنالوگ یک قرار دارد. فرمان چپ گرد – راست گرد در حالت Local در P0223 تنظیم می‌شود. می‌توانید از کلیدهای FWD و REV یا کلید با علامت چپ گرد – راست گرد (روی کی پد) استفاده کنید. P0224 را می‌توانید طوری تنظیم نمایید که فرمان استارت و توقف از روی کی پد صورت گیرد. Keys O/I = 0 یعنی توسط کلیدهای استارت و Stop روی کی پد.
تعریف ورودی‌ها و خروجی‌های درایو WEG CFW-700
| پارامتر | توضیح پارامتر |
| P0231 | تعریف ورودی آنالوگ AI1 و وظیفه آن |
| P0232 | ضریب بهره ورودی AI1 |
| P0233 | نوع ورودی آنالوگ AI1 را مشخص می‌کند |
| P0236 | تعریف ورودی آنالوگ AI2 |
| P0237 | ضریب بهره ورودی AI2 |
| P0238 | نوع ورودی آنالوگ AI2 را مشخص می‌کند |
| P0251 | تعریف خروجی آنالوگ AO1 |
| P0252 | ضریب بهره AO1 |
| P0253 | نوع خروجی آنالوگ AO1 |
| P0254 | تعریف خروجی آنالوگ AO2 |
| P0255 | ضریب بهره AO2 |
| P0256 | نوع خروجی آنالوگ AO2 |
| P0263 | تعریف ورودی دیجیتال DI1 |
| P0264 | تعریف ورودی دیجیتال DI2 |
| P0265 | تعریف ورودی دیجیتال DI3 |
| P0266 | تعریف ورودی دیجیتال DI4 |
| P0267 | تعریف ورودی دیجیتال DI5 |
| P0268 | تعریف ورودی دیجیتال DI6 |
| P0269 | تعریف ورودی دیجیتال DI7 |
| P0270 | تعریف ورودی دیجیتال DI8 |
| P0275 | تعریف خروجی دیجیتال DO1 |
| P0276 | تعریف خروجی دیجیتال DO2 |
| P0277 | تعریف خروجی دیجیتال DO3 |
| P0278 | تعریف خروجی دیجیتال DO4 |
| P0279 | تعریف خروجی دیجیتال DO5 |
پارامترهای موتور درایو WEG CFW-700
پارامترهایی از P0398 تا P0407 مربوط به موتور می‌باشد که از روی پلاک موتور خوانده شده و در این پارامترها وارد می‌گردد. تنظیم صحیح این پارامترها برای عملکرد بهینه درایو WEG CFW-700 حیاتی است.
| پارامتر | توضیح پارامتر |
| P0399 | ضریب بهره‌وری موتور |
| P0400 | ولتاژ نامی موتور (V) |
| P0401 | جریان نامی موتور (A) |
| P0402 | سرعت نامی موتور (RPM) |
| P0403 | فرکانس نامی موتور (Hz) |
| P0404 | توان نامی موتور (kW) |
| P0405 | تعداد پالس انکودر در هر چرخش |
| P0406 | نوع خنک شدن موتور |
| P0407 | Cos phi موتور |
| P0408 | اتوتیون نمودن موتور و درایو (1=اتوتیون ساکن، 2 و 3 و 4=اتوتیون گردان) |
مراحل اتوتیون (Autotune):
- ابتدا پارامترهای P0399 تا P0407 را در درایو وارد کنید.
- سپس اتوتیون طبق پارامتر P0408 انجام شود.
به وسیله اتوتیون، پارامترهای P0409 تا P0413 توسط درایو محاسبه می‌گردد:
| پارامتر | توضیح پارامتر |
| P0409 | مقاومت اهمی استاتور |
| P0410 | جریان مغناطیس کننده هسته |
| P0411 | اندوکتانس نشتی سیم‌پیچ موتور |
| P0412 | ثابت زمانی Tr |
| P0413 | ثابت زمانی Tm |
پارامترهای کی پد (HMI)
کی پد یا HMI موجود بر روی این درایو و عملکرد آن را می‌توان به وسیله پارامترهای از P0205 تا P0216 و همچنین پارامترهای از P0510 تا P0517 پیکربندی و تنظیم نمود.
تنظیم رمز عبور:
پارامترهای P0000 و P0200 مربوط به پسورد جهت محدود نمودن دسترسی به پارامترهای درایو می‌باشد.
- ابتدا عدد 5 را وارد پارامتر P0000 کنید.
- سپس مقدار پارامتر P0200 را روی inactive=0 قرار دهید.
- یک عدد دلخواه را به عنوان پسورد جدید وارد P0000 کنید.
- مقدار پارامتر P0200 را مساوی 2 قرار دهید.
- مقدار عدد جدید به عنوان پسورد در نظر گرفته شده و مقدار پارامتر P0200 نیز به طور اتوماتیک، 1 خواهد شد.
| پارامتر | توضیح پارامتر |
| P0205 | در حالت Monitor کدام پارامتر نمایش داده شود. |
| P0206 | در حالت Monitor کدام پارامتر نمایش داده شود. (Secondary) |
| P0207 | انتخاب پارامتر بارگراف |
| P0208 | ضریب مقیاس‌بندی اصلی نمایش |
| P0209 | واحد اندازه‌گیری پارامتر اصلی نمایش |
| P0210 | نقطه ممیز در کجای پارامتر اصلی نمایش قرار گیرد. |
| P0211 | ضریب مقیاس برای نمایش Secondary |
| P0212 | نقطه ممیز در کجای پارامتر Secondary قرار گیرد. |
| P0213 | مقیاس کامل بارگراف |
| P0216 | مقدار روشنایی صفحه کی پد |
خدمات الکترومارکت
الکترومارکت به عنوان یک منبع معتبر و تخصصی در حوزه تأمین تجهیزات اتوماسیون صنعتی، آماده ارائه خدمات جامع به شما عزیزان است. ما به شما کمک می‌کنیم تا بهترین درایو WEG CFW-700 را برای نیازهای خاص پروژه خود انتخاب کنید. خدمات ما شامل:
- مشاوره تخصصی رایگان: تیم مجرب مهندسان الکترومارکت آماده ارائه مشاوره‌های فنی دقیق برای انتخاب دقیق‌ترین و مناسب‌ترین درایو بر اساس مشخصات آسانسور شما هستند.
- تأمین و فروش: الکترومارکت تضمین می‌کند که شما درایو WEG CFW-700 اصلی و با کیفیت را با بهترین قیمت و در کوتاه‌ترین زمان ممکن دریافت خواهید کرد.
- پشتیبانی فنی و خدمات پس از فروش: حتی پس از خرید، می‌توانید روی پشتیبانی فنی و خدمات پس از فروش ما برای نصب، راه‌اندازی، عیب‌یابی و رفع مشکلات احتمالی حساب کنید.
- منابع آموزشی و مقالات تخصصی: برای گسترش دانش خود در زمینه درایوها، PLC ها، HMI ها و دیگر تجهیزات صنعتی، می‌توانید به طور منظم به وبلاگ الکترومارکت سر بزنید و از مقالات آموزشی ما بهره‌مند شوید.
همچنین تیم فنی الکترومارکت با ارائه مشاوره تخصصی و خدمات تعمیرات انواع درایو، آمادگی دارد تا در اجرای پروژه‌های صنعتی شما همراه باشد. جهت ارتباط با ما به صفحه تماس با ما مراجعه فرمایید.
تماس با ما – الکترومارکت
الکترومارکت با سال‌ها تجربه در زمینه مشاوره، فروش و تعمیر انواع اینورتر، آماده خدمت‌رسانی به شماست.
دفتر مرکزی: شهریار خیابان شهید رزاق دوست پلاک ۱۷
تلفن تماس: ۰۹۱۲۲۶۵۹۱۵۴
وب‌سایت: electromarket.ir
در دسترس برای مشاوره رایگان
