مقدمه

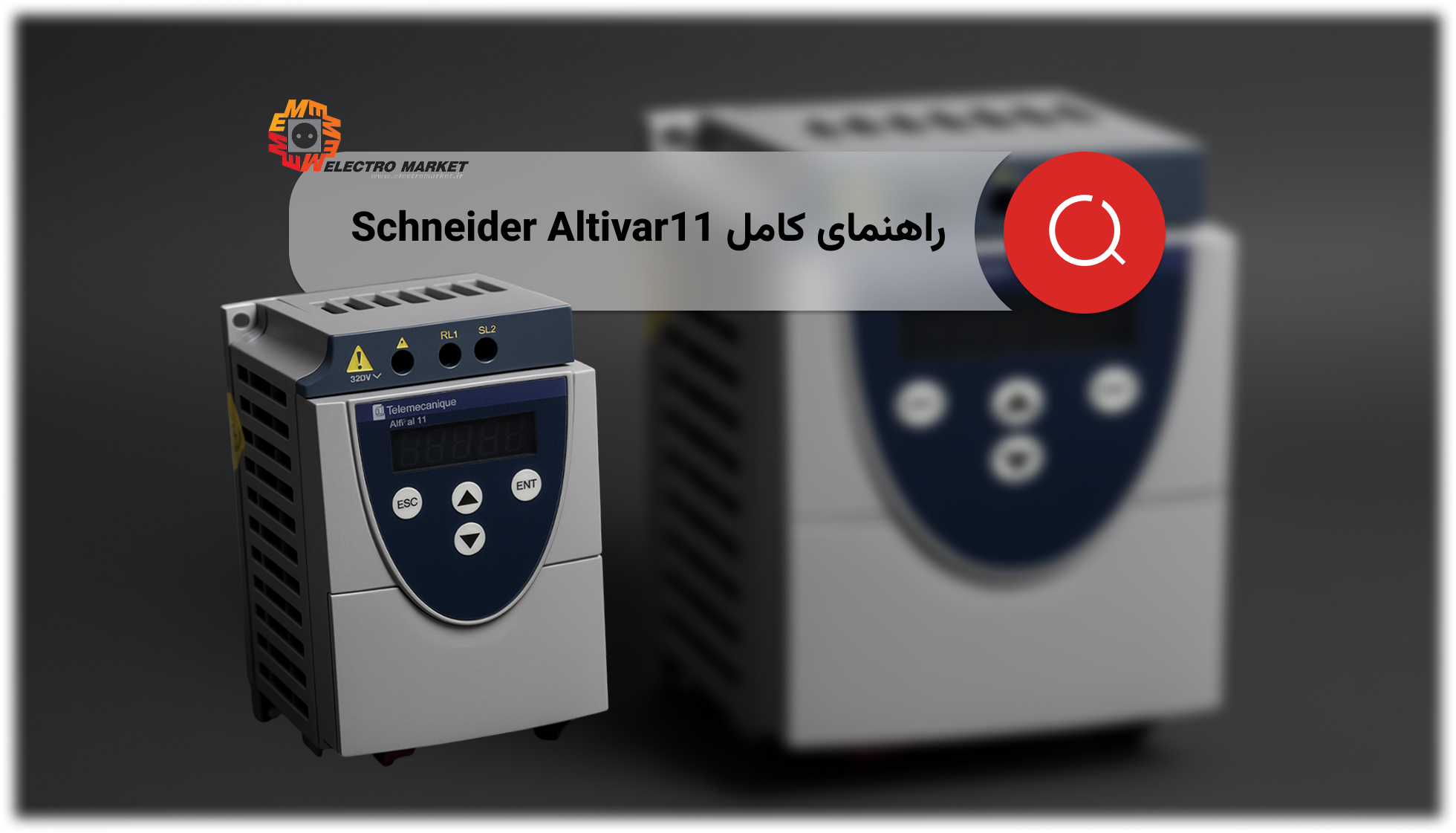

درایو Altivar 11 از محصولات شرکت اشنایدر الکتریک (Telemecanique) در بازه توان بین 0.37 تا 2.2 کیلووات طراحی شده و با ورودی تک‌فاز 230 ولت یا سه‌فاز 230 ولت (بسته به مدل) قابل استفاده است. این درایو مخصوص موتورهای سه‌فاز القایی آسنکرون طراحی شده و در دو مدل آسیایی (با پتانسیومتر و کلیدهای Run و Stop) و اروپایی (فاقد کلیدها و پتانسیومتر) عرضه می‌شود.
خدمات تخصصی تعمیر اینورتر و درایو در الکترومارکت
مشخصات ورودی/خروجی درایو Altivar 11
این درایو شامل موارد زیر است:
- 4 ورودی دیجیتال (LI1 تا LI4)
- 1 ورودی آنالوگ (AI1)
- 1 خروجی دیجیتال ترانزیستوری (Do)
- 1 خروجی رله‌ای
نکته: امکان اتصال مستقیم مقاومت ترمز وجود ندارد. در این صورت باید از ماژول Braking Unit استفاده شود.
خروجی Do قابل تنظیم به صورت آنالوگ (PWM) و ورودی AI1 قابل استفاده به صورت ولتاژی یا جریانی است.
نحوه اتصال خروجی Do به رله فرمان
دو حالت اتصال:
- تغذیه داخلی درایو
- تغذیه خارجی
کی‌پد و نمایشگر
مدل اروپایی فاقد کلیدهای Run، Stop و پتانسیومتر است درحالی‌که مدل آسیایی این امکانات را دارد.
نمایشگر وضعیت
عبارت‌هایی مانند rdy نشان‌دهنده آمادگی درایو هستند. با استفاده از کلیدهای بالا و پایین می‌توان بین منوها جابجا شد:
drC(پارامترهای موتور)Fun(توابع کاربردی)Sup(اطلاعات پشتیبانی)
تنظیمات و ذخیره پارامترها
برای بازگشت به تنظیمات کارخانه‌ای:
- وارد منوی
Funشوید. - مقدار پارامتر
FCSرا رویInIقرار دهید و دکمهENTرا چند ثانیه نگه دارید.
برای ذخیره پارامترها در EEPROM از پارامتر ScS استفاده کرده و در صورت نیاز در آینده آن را با rEC بازگردانی کنید.
تنظیمات اولیه درایو Altivar 11
جدول تنظیمات اولیه:
| پارامتر | پیش‌فرض | توضیح |
|---|---|---|
| Acc | 3 SEC | مدت افزایش سرعت |
| Dec | 3 SEC | مدت کاهش سرعت |
| Lsp | 0 | حداقل فرکانس خروجی |
| Hsp | 60 HZ | حداکثر فرکانس خروجی |
| In | از روی پلاک موتور | جریان نامی |
| ItH | جریان نامی موتور | حفاظت حرارتی |
| 2SP | 10 HZ | سرعت ثابت 2 |
| 3SP | 25 HZ | سرعت ثابت 3 |
| 4SP | 50 HZ | سرعت ثابت 4 |
| AIt | 5 V | نوع ورودی آنالوگ |
پارامترهای موتور در منوی drC
در ادامه باید وارد منوی drC شوید:
| پارامتر | پیش‌فرض | توضیح |
| Uns | از روی پلاک موتور | ولتاژ نامی |
| FrS | از روی پلاک موتور | فرکانس نامی |
| uFr | 50% | جبران گشتاور در فرکانس پایین |
| Ncr | از روی پلاک موتور | جریان نامی |
| CLI | xIn1.5 | محدودکننده جریان |
| NsL | محاسبه‌شده | مقدار لغزش |
| SLp | 100% | جبران لغزش |
| Cos | از روی پلاک | توان اکتیو |
فرمول محاسبه لغزش:
لغزش (NsL) = (سرعت سنکرون / سرعت نامی - 1) × فرکانس نامی موتور
جدول زیر تعدادی از پارامترهای این منو را معرفی می‌نماید. برخی از پارامترها دارای زیر منو هستند:
| پارامتر | پیش‌فرض | توضیح |
|---|---|---|
2c |
دو سیمه | در زیرمنوی tcc، با استفاده از پارامتر Act می‌توان نوع ورودی (دو سیمه یا سه سیمه) را مشخص کرد. |
Act |
– | تعیین عملکرد ورودی‌ها |
Trn |
لبه پالس | در زیرمنوی tcc، با پارامتر tct نوع ورودی دو سیمه را از نظر فعال‌سازی بر اساس لبه یا سطح تنظیم می‌کنیم. |
tct |
– | تنظیم نحوه تحریک ورودی دو سیمه |
LI3 / LI4 |
– | انتخاب دو ورودی دیجیتال برای تعیین چهار سرعت ثابت توسط پارامترهای LIA و LIb. |
Ps2 |
– | انتخاب یکی از ورودی‌ها برای چپگرد |
No |
– | انتخاب ورودی برای ریست کردن خطا rsF |
No |
– | سوییچ بین نرخ شتاب Acc و 2AC یا dEc و 2dE |
rp2 |
No | نحوه عملکرد درایو هنگام قطع فاز ورودی Stp |
BrA |
Yes | نرخ شتاب منفی dEc به صورت اتوماتیک تنظیم شود تا از اضافه ولتاژ جلوگیری کند. |
SFt |
sfr=4KHZ | کریر فرکانس ۴ کیلوهرتز |
FLr |
No | فعال‌سازی حرکت مجدد درایو بعد از قطع و وصل برق یا ریست شدن فالت |
Rfr |
– | تعیین عملکرد خروجی do به صورت آنالوگ یا دیجیتال؛ مثلاً rfr=خروجی آنالوگ برای فرکانس خروجی |
Atr |
No | ریست خودکار خطاها |
Lsr |
Loc | مرجع سرعت: Loc یعنی پتانسیومتر روی کی‌پد، ter یعنی ورودی آنالوگ 1AI |
NpL |
Pos | لاجیک مثبت یا منفی برای ورودی دیجیتال |
BFr |
Hz 60 | فرکانس استاندارد موتور و شبکه |
IpL |
Yes | فعال‌سازی حفاظت درایو در برابر قطع فاز |
Scs |
No | ایجاد فایل up Back از پارامترها در EEPROM |
Fcs |
No | بازگردانی پارامترها به مقادیر کارخانه یا بارگیری از حافظه up Back |
مشاهده پارامترهای نمایش (SUP)
در منوی SUP، می‌توانید مقادیر متغیرهای درایو و وضعیت‌های مختلف را مشاهده کنید:
| پارامتر | توضیح |
FrH |
فرکانس هدف |
RFr |
فرکانس خروجی درایو |
Lcr |
جریان خروجی درایو |
ULn dc |
ولتاژ باس |
THr |
دمای موتور |
THd |
دمای درایو |
تعیین مرجع سرعت Altivar 11
در اینورترهایی که روی کی‌پد آن‌ها پتانسیومتر تعبیه شده، می‌توان با پارامتر Lsr مشخص کرد که مرجع سرعت از طریق پتانسیومتر (Loc) باشد یا ورودی آنالوگ 1AI (ter).
اگر کی‌پد فاقد پتانسیومتر باشد، تنها امکان تنظیم سرعت از طریق ورودی آنالوگ وجود دارد.
مستندات فنی و آموزش‌های گام‌به‌گام درایو ATV12 را می‌توانید در مقاله زیر بیابید:
راهنمای تخصصی فارسی درایو Schneider ATV12
تعیین مرجع فرمان درایو
با استفاده از پارامتر tcc می‌توان تعیین کرد که فرمان استارت/استاپ از روی کی‌پد (Loc) یا از طریق ترمینال‌های ورودی (مثلاً 1LI و 2LI) انجام شود. در صورتی که فرمان از ترمینال باشد، تنظیمات زیر نیاز است:
-
tccرا رویc2یاc3تنظیم کنید. -
-
برای چپگرد، پارامتر
rrsرا روی2LIیا3LIتنظیم نمایید.
