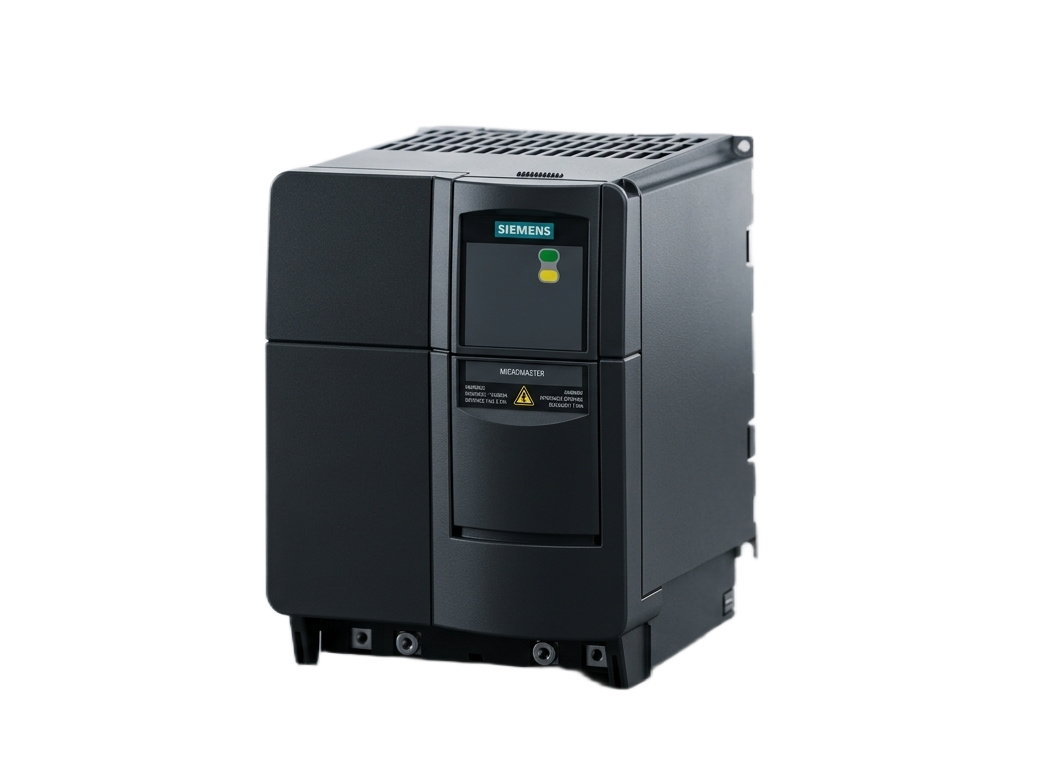

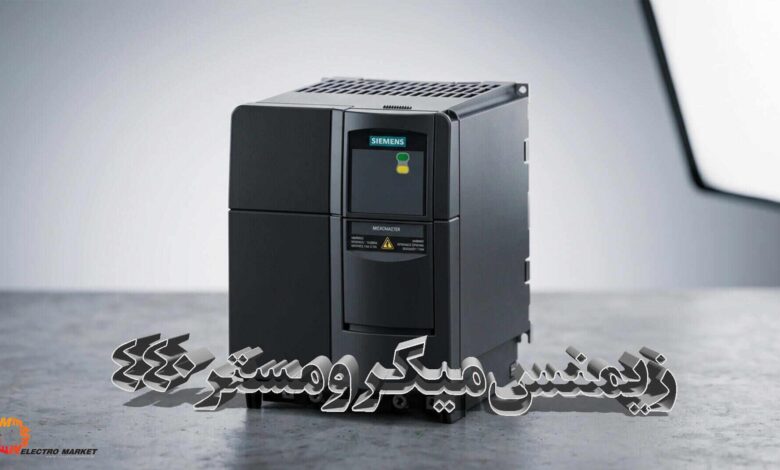

راهنمای فارسی اینورتر زیمنس میکرومستر 440 (MICROMASTER 440) | دانلود PDF

اگر به دنبال راهنمای فارسی اینورتر زیمنس میکرومستر 440 هستید، این صفحه یک مرجع سریع برای دریافت فایل و همچنین مرور نکات کلیدی نصب، سیم‌بندی، تنظیم پارامترها و راه‌اندازی درایو Siemens MM440 است.
این راهنما برای تکنسین‌های برق صنعتی، تعمیرکارها، اتوماسیون‌کارها و کاربران تازه‌کار میکرومستر، کاربردی و مستقیم نوشته شده است.

این فایل چه چیزهایی را پوشش می‌دهد؟ (سرفصل‌ها)

راهنمای حاضر معمولاً به‌صورت قدم‌به‌قدم شما را از مرحله نصب تا تنظیمات عملیاتی همراهی می‌کند. مهم‌ترین بخش‌هایی که داخل فایل پیدا می‌کنید:

• نصب الکتریکی و نکات استاندارد از نگاه زیمنس
• سیم‌بندی کنترل، بلوک‌دیاگرام کنترل و مثال‌های سیم‌بندی
• تنظیم پارامترها، گروه‌بندی پارامترها و تغییر پارامترهای اندیس‌دار
• آشنایی با پنل اپراتوری (BOP) و روش‌های تغییر پارامترهای رایج
• Reset پارامترها به تنظیمات کارخانه
• راه‌اندازی اولیه MICROMASTER 440 و راه‌اندازی سریع
• خواندن پلاک موتور و نکات مربوط به موتورهای IEC و NEMA
• بررسی جهت چرخش موتور
• تنظیم ورودی‌ها/خروجی‌ها: ورودی دیجیتال، ورودی آنالوگ (ADC)، خروجی دیجیتال (رله) و خروجی آنالوگ
• استفاده از PC برای تنظیمات (در صورت پشتیبانی/نیاز)

راهنمای سریع نصب و ایمنی (خیلی مهم)

حتی اگر هدف شما فقط دانلود فایل است، این چند نکته را جدی بگیرید؛ چون مستقیم با ایمنی اپراتور و سلامت تجهیزات مرتبط است:

1) اتصال زمین (PE)

اینورتر باید حتماً به زمین استاندارد متصل شود. نبود یا ضعف ارت، هم خطر برق‌گرفتگی را بالا می‌برد و هم باعث افزایش نویز و خطاهای عملکردی می‌شود.

2) باقی ماندن ولتاژ بعد از خاموشی

پس از خاموش کردن اینورتر، ترمینال‌های ورودی برق، ترمینال‌های موتور و ترمینال‌های DC می‌توانند همچنان ولتاژ داشته باشند.
حداقل ۵ دقیقه بعد از خاموش کردن دستگاه صبر کنید و سپس سراغ ترمینال‌ها بروید.

3) محدودیت ولتاژ برای مدل‌های 230V

اینورترهای MICROMASTER تک‌فاز/سه‌فاز 230V نباید به ولتاژ بالاتر متصل شوند.

4) استفاده از موتور سنکرون یا چند موتور موازی

اگر از موتور سنکرون استفاده می‌کنید یا چند موتور را موازی به یک اینورتر وصل می‌کنید،
معمولاً لازم است از کنترل V/f (کنترل ولتاژ بر فرکانس) طبق دستورالعمل راهنما استفاده شود.

5) حفاظت ورودی (فیوز/کلید محافظ)

برای ورودی اینورتر یک کلید محافظ یا فیوز با جریان نامی مناسب در نظر بگیرید تا در اتصال کوتاه/اضافه‌جریان از آسیب جدی جلوگیری شود.

اتصال برق در مدل تک‌فاز 230V (خلاصه)

در مدل تک‌فاز، ولتاژ مورد استفاده همان 230V شهری است. معمولاً:

• فاز → ترمینال L1
• نول → ترمینال L2

با برداشتن کاور پشتی، به ترمینال‌های قدرت، کنترل و موتور دسترسی خواهید داشت. برای جزئیات دقیق و مدل‌به‌مدل، حتماً فایل راهنما را مطالعه کنید.

برای کاربرانی که با درایوهای زیمنس کار می‌کنند، مطالعه
راهنمای سریع اینورتر زیمنس V20
و همچنین
راهنمای اینورتر زیمنس G120
می‌تواند در انتخاب مدل مناسب، درک بهتر تنظیمات و عیب‌یابی اولیه بسیار کمک‌کننده باشد.

سوالات متداول (FAQ)

این راهنما مربوط به کدام مدل است؟

این فایل مخصوص اینورتر زیمنس MICROMASTER 440 (MM440) است.

آیا این راهنما برای نصب و سیم‌بندی هم مناسب است؟

بله. بخش‌های نصب الکتریکی، سیم‌بندی کنترل، مثال‌های سیم‌بندی و نکات ایمنی در فایل پوشش داده شده‌اند.

آیا داخل فایل درباره پارامترها و ریست کارخانه توضیح دارد؟

بله. تغییر پارامترهای معمولی، پارامترهای اندیس‌دار، گروه‌بندی پارامترها و Reset به تنظیمات کارخانه در فهرست مطالب آمده است.

برای راه‌اندازی سریع موتور چه اطلاعاتی لازم است؟

معمولاً باید اطلاعات پلاک موتور (توان، ولتاژ، جریان، فرکانس، سرعت و …) را دقیق وارد کنید. راهنما بخش «خواندن پلاک موتور» و «راه‌اندازی سریع» را دارد.
