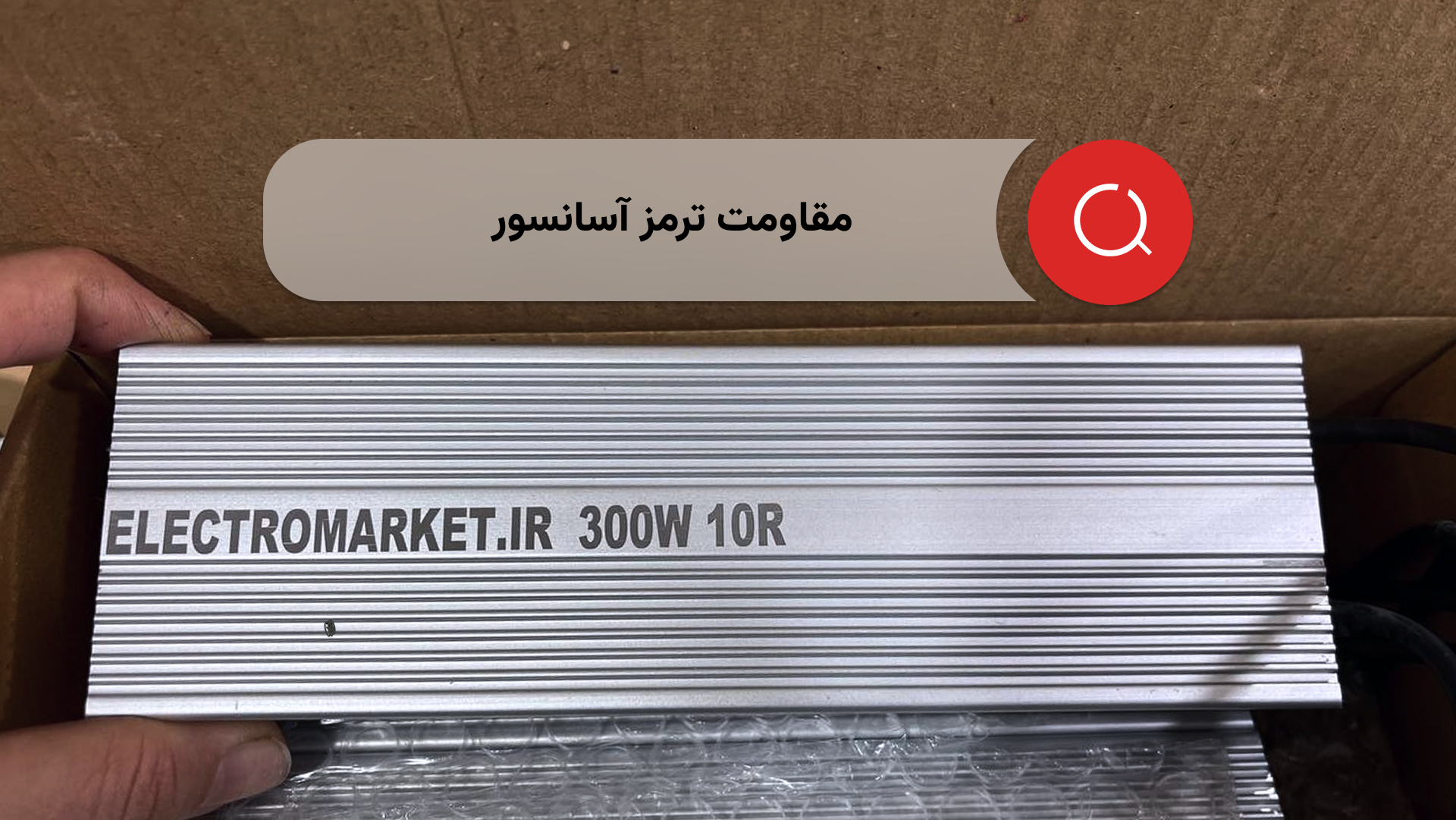

مقاومت ترمز آسانسور: راهکاری حیاتی برای ایمنی، کارایی و طول عمر تجهیزات شما
ارائه شده توسط الکترومارکت

آسانسورها شریانهای حیاتی ساختمانهای مدرن هستند و روزانه میلیونها نفر را جابجا میکنند. عملکرد بیعیب و نقص و ایمن این سیستمها نه تنها برای راحتی ما، بلکه برای حفظ جان و مال افراد ضروری است. در قلب هر آسانسور پیشرفته، مجموعهای از فناوریها دست به دست هم میدهند تا حرکت روان و توقفهای ایمن را تضمین کنند. در این میان، مقاومت ترمز آسانسور یک قطعه کلیدی است که شاید کمتر به چشم بیاید، اما نقشی اساسی در ایمنی، کارایی و افزایش طول عمر کل سیستم ایفا میکند. این مقاله به شما کمک میکند تا با عملکرد، اهمیت و مزایای انتخاب مقاومت ترمز مناسب، به ویژه مقاومتهای ترمز آلومینیومی، آشنا شوید.
مقاومت ترمز آسانسور چیست و چگونه کار میکند؟
در آسانسورهای امروزی، دیگر فقط به ترمزهای مکانیکی قدیمی اکتفا نمیشود. سیستمهای ترمز الکتریکی پیشرفتهای با استفاده از درایوهای فرکانس متغیر (VFD) به کار گرفته میشوند که کنترل دقیقتری بر سرعت و گشتاور موتور آسانسور دارند.
ترمز احیایی و نقش VFD
تصور کنید کابین آسانسور با بار سنگین به سمت پایین حرکت میکند یا در حال کاهش سرعت است. در این لحظات، موتور آسانسور از حالت مصرفکننده انرژی خارج شده و مانند یک ژنراتور عمل میکند. این انرژی جنبشی به انرژی الکتریکی تبدیل شده و به سمت VFD بازمیگردد. اگر این انرژی اضافی مدیریت نشود، ولتاژ در بخش DC درایو به شدت بالا میرود که به آن “اضافه ولتاژ” میگویند. این افزایش ولتاژ میتواند به قطعات حساس الکترونیکی درایو آسیب جدی وارد کرده و کل سیستم را از کار بیندازد. درایوهای فرکانس متغیر در آسانسورها اغلب دارای بخشی به نام “Active Front End” هستند که به مدیریت این انرژی احیایی کمک میکند.
مقاومت ترمز آلومینیومی محصول شرکت الکترومارکت
مقاومت ترمز: محافظ سیستم شما
اینجاست که مقاومت ترمز دینامیکی (DBR) وارد عمل میشود. این قطعه الکتریکی به طور خاص برای جذب و دفع ایمن این انرژی الکتریکی مازاد طراحی شده است. وقتی ولتاژ DC در VFD از حد مجاز فراتر میرود، درایو یک مدار ترمز را فعال میکند. این مدار، انرژی اضافی را به سمت مقاومت ترمز هدایت میکند، جایی که انرژی به طور ایمن به حرارت تبدیل شده و در محیط اطراف دفع میشود. این فرآیند، که به آن ترمز رئوستا نیز میگویند، با ترمز احیایی که انرژی را به شبکه برق بازمیگرداند، متفاوت است، اما هر دو به مدیریت انرژی مازاد کمک میکنند.
این مکانیسم، VFD را از تبدیل شدن به یک “نقطه ضعف” در سیستم محافظت میکند؛ جایی که انرژی برگشتی میتواند منجر به اضافه ولتاژ و آسیب شود. در واقع، مقاومت ترمز مانند یک “شیر اطمینان” عمل میکند که ولتاژ را در سطوح ایمن نگه میدارد. این ارتباط تنگاتنگ به این معناست که انتخاب و عملکرد صحیح مقاومت ترمز مستقیماً بر سلامت VFD و پایداری کلی آسانسور تأثیر میگذارد. نقص در مقاومت ترمز میتواند مستقیماً VFD را که مغز کنترل موتور آسانسور است، به خطر بیندازد.
چرا مقاومت ترمز در آسانسورها حیاتی است؟
نقش مقاومت ترمز در آسانسورها فراتر از یک قطعه الکتریکی ساده است؛ این قطعه یک عنصر اساسی برای تضمین ایمنی، افزایش طول عمر تجهیزات و بهینهسازی عملکرد کلی سیستم است.
افزایش ایمنی و جلوگیری از حوادث
یکی از مهمترین دلایل حیاتی بودن مقاومت ترمز، توانایی آن در جلوگیری از اضافه ولتاژ و آسیب به تجهیزات است. بدون یک مقاومت ترمز مناسب، افزایش ولتاژ ناشی از انرژی احیایی میتواند به قطعات حساس الکترونیکی درون VFD و موتور آسیب برساند. این آسیبها نه تنها منجر به تعمیرات پرهزینه و توقف سیستم میشوند، بلکه میتوانند عواقب فاجعهباری برای ایمنی سرنشینان داشته باشند.
مقاومتهای ترمز دینامیکی، توقفهای دقیق و روان را امکانپذیر میسازند. این امر از تکانهای ناگهانی یا حرکات کنترل نشده آسانسور جلوگیری میکند که میتواند به مسافران آسیب برساند یا به بار آسیب وارد کند. عدم وجود یا نقص در مقاومت ترمز میتواند منجر به سناریوهای خطرناکی شود، از جمله توقفهای نامنظم، حرکتهای صعودی یا نزولی کنترل نشده، و حتی سقوط کابین. چنین حوادثی میتوانند منجر به آسیبهای جدی جانی و حتی مرگ شوند. در گذشته، مواردی از سقوط آسانسورها از طبقات بالا به دلیل نقص ترمز گزارش شده است که منجر به خسارات مالی هنگفت و آسیبهای شدید به سرنشینان شده است.

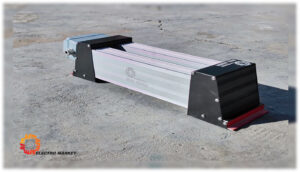

مقاومت ترمز آلومینیومی باکیفیت محصول شرکت الکترومارکت
این امر نشان میدهد که سرمایهگذاری در مقاومت ترمز مناسب، در واقع یک “هزینه نامرئی” را از بین میبرد: هزینههای پنهان ناشی از حوادث و خرابیها. این هزینهها اغلب تنها پس از وقوع یک حادثه آشکار میشوند، که باعث میشود سرمایهگذاری پیشگیرانه در یک DBR در ابتدا کمتر حیاتی به نظر برسد. اما در واقع، مقاومت ترمز یک “بیمهنامه” در برابر رویدادهای پرخطر و کمتکرار است و تصمیم خرید را از یک مرکز هزینه به یک استراتژی کاهش ریسک تبدیل میکند.
علاوه بر این، استانداردهای بینالمللی ایمنی مانند EN 81 و ASME A17.1/CSA B44 بر مکانیزمهای ترمز قوی برای اطمینان از ایمنی آسانسور تأکید دارند. مقاومتهای ترمز بخشی جداییناپذیر از این چارچوب ایمنی هستند و به کنترل سرعت، توقفهای اضطراری و محافظت در برابر حرکتهای ناخواسته کمک میکنند. این نشان میدهد که مقاومتهای ترمز تنها دستگاههای ایمنی مستقل نیستند، بلکه بخشی از یک اکوسیستم ایمنی بزرگتر و به هم پیوسته هستند. عملکرد صحیح آنها به نگهداری سراسری سیستم و رعایت استانداردها بستگی دارد.
افزایش طول عمر تجهیزات و کاهش هزینههای نگهداری
با مدیریت انرژی جنبشی به صورت الکتریکی، مقاومتهای ترمز دینامیکی به طور قابل توجهی فشار و سایش بر روی ترمزهای مکانیکی اصطکاکی را کاهش میدهند. این امر به نوبه خود، طول عمر سیستم ترمز مکانیکی را افزایش داده و نیاز به تعمیر و نگهداری مکرر را کاهش میدهد.
همچنین، مقاومتهای ترمز با محافظت از سیمپیچهای موتور و VFD در برابر گرمای بیش از حد و جریانهای ناشی از انرژی احیایی، به افزایش قابلیت اطمینان و طول عمر کلی سیستم آسانسور کمک میکنند. این حفاظت از قطعات گرانقیمت، هزینههای عملیاتی بلندمدت را کاهش داده و پایداری عملکرد آسانسور را تضمین میکند.
تاکید میشود که نصب صحیح مقاومت ترمز آسانسور از هزینههای جانی و مالی جلوگیری میکند. این یک سرمایهگذاری پیشگیرانه است که ایمنی افراد و پایداری عملیاتی را تضمین میکند.
این مقاله تنها یکی از مطالب تخصصی الکترومارکت است. برای اطلاعات بیشتر در مورد انتخاب درایو مناسب آسانسور، میتوانید به مقاله راهنمای انتخاب اینورتر آسانسور مراجعه کنید.
مقاومت ترمز آلومینیومی در برابر سرامیکی: انتخابی برتر برای آسانسور
در بازار مقاومتهای ترمز، دو نوع اصلی وجود دارد: سرامیکی و آلومینیومی. در حالی که مقاومتهای سرامیکی سیمپیچدار سنتی کاربرد گستردهای دارند، مقاومتهای ترمز آلومینیومی با توجه به ویژگیهای برتر خود، به انتخابی ایدهآل برای کاربردهای حساس و پرتوان مانند آسانسور تبدیل شدهاند.
مقاومتهای سرامیکی معمولاً سیمپیچدار هستند و دارای هسته سرامیکی هستند که در یک قاب محصور شدهاند. در حالی که مقاومتهای سرامیکی PTC برای نیازهای توان پایینتر ایمنی غیرفعال را ارائه میدهند، اما در کاربردهای پرتوان و با حرارت بالا محدودیتهایی دارند.
مزایای بینظیر مقاومت ترمز آلومینیومی
مقاومتهای ترمز آلومینیومی با محفظه آلومینیومی آنودایز شده، مزایای قابل توجهی را ارائه میدهند که آنها را به گزینهای برتر تبدیل میکند:
- دفع حرارت فوقالعاده بالا: آلومینیوم رسانای حرارتی عالی است و محفظه آنودایز شده و پرههای اکسترود شده (فیندار) آن، به عنوان یک هیت سینک عمل میکند. این طراحی باعث دفع حرارت بسیار سریعتر و کارآمدتر میشود که برای چرخههای کاری مکرر در آسانسورها حیاتی است. قابلیت اتصال به هیت سینک خارجی نیز ظرفیت دفع حرارت را به حداکثر میرساند.
- ساختار مستحکم و دوام بالا: مقاومتهای آلومینیومی دارای ساختاری قوی و بدون نویز هستند که تحمل اضافه بار بالا و مقاومت عالی در برابر تنشهای مکانیکی، لرزش و خوردگی را فراهم میکند. این ویژگیها، آنها را برای محیطهای صنعتی سخت ایدهآل میسازد.
- طراحی فشرده و سبکوزن: با وجود ساختار قوی، مقاومتهای آلومینیومی نسبت به ظرفیت توان خود، ابعاد فیزیکی کوچکتر و وزن کمتری دارند. این مزیت در کابینهای کنترل آسانسور که فضای محدودی دارند، بسیار مهم است.
- پایداری و قابلیت اطمینان بالا: این مقاومتها دارای تلرانس مقاومت پایین، پایداری دمایی بالا و توانایی تحمل پالسهای جریان را دارند. این ویژگیها عملکردی ثابت و قابل اعتماد را در طول سالیان متمادی تضمین میکند، که برای عملکرد بیوقفه آسانسور ضروری است.
- مقاومت در برابر شرایط محیطی: مقاومتهای آلومینیومی دارای درجه حفاظت IP بالا (مانند IP33) و خواص ضد شعله هستند که آنها را در برابر رطوبت، گرد و غبار و سایر آلایندههای محیطی مقاوم میسازد. همچنین، آنها ۱۰۰% قابل بازیافت و سازگار با محیط زیست هستند.
- تنوع و گستردگی محدوده: مقاومتهای آلومینیومی برای کاربردهای با توان بالا و دمای شدید مناسب هستند و میتوانند طیف وسیعی از مقادیر مقاومت را پوشش دهند.
برای محاسبه دقیق اهم و توان مقاومت ترمز، میتوانید از ماشین حساب آنلاین الکترومارکت استفاده کنید.
توجیه اقتصادی با توجه به اختلاف قیمت کم و مزایای بلندمدت
در حالی که مقاومتهای ترمز آلومینیومی ممکن است در نگاه اول کمی گرانتر از نمونههای سرامیکی باشند، اما مزایای بلندمدت آنها به سرعت این اختلاف قیمت جزئی را توجیه میکند. طول عمر بیشتر، نیاز کمتر به تعمیر و نگهداری، و عملکرد برتر در دفع حرارت و تحمل بارهای سنگین، منجر به کاهش هزینههای عملیاتی کلی در طول چرخه عمر آسانسور میشود. این امر مقاومتهای آلومینیومی را به یک انتخاب “آیندهنگر” برای سیستمهای آسانسور تبدیل میکند که با نیازهای رو به رشد فناوری آسانسور مدرن همسو است و هزینه کل مالکیت را کاهش میدهد.
جدول مقایسه: مقاومت ترمز آلومینیومی در مقابل سرامیکی
برای درک بهتر برتری مقاومتهای ترمز آلومینیومی، جدول زیر مقایسهای جامع بین دو نوع ارائه میدهد:
ویژگی | مقاومت ترمز آلومینیومی | مقاومت ترمز سرامیکی |
دفع حرارت | فوقالعاده بالا، دارای هیت سینک داخلی/خارجی | خوب، اما محدودتر، نیاز به فضای بیشتر |
ساختار و دوام | مستحکم، مقاوم در برابر لرزش و تنش مکانیکی، ضد خوردگی | شکنندهتر، آسیبپذیر در برابر ضربه و لرزش |
مقاومت در برابر محیط | IP بالا (IP33), ضد شعله | معمولاً IP پایینتر، حساس به رطوبت و آلودگی |
اندازه و وزن | فشرده و سبک برای توان مشابه | معمولاً بزرگتر برای توان مشابه |
پایداری عملکرد | پایداری بالا در طولانی مدت، تحمل نوسانات الکتریکی بالا | پایداری خوب، اما ممکن است در شرایط سخت افت کند |
محدوده توان | گسترده، مناسب برای توانهای بالا | معمولاً برای توانهای پایینتر، یا نیاز به حجم بسیار زیاد برای توان بالا |
ملاحظات اقتصادی | هزینه اولیه کمی بالاتر، اما صرفه اقتصادی بلندمدت به دلیل طول عمر و کاهش نگهداری | هزینه اولیه پایینتر، اما هزینههای نگهداری و تعویض احتمالی بیشتر |
دلیل خرابی مقاومت ترمز سرامیکی
مقاومتهای ترمز سرامیکی، با وجود کاربرد گسترده، دارای نقاط ضعفی هستند که میتوانند منجر به خرابی سیستم و خطرات جانی و مالی شوند. در ادامه به دلایل رایج خرابی این نوع مقاومتها میپردازیم:
- کاهش اهم یا عدم تطابق با درایو: ۹۰ درصد درایوهای تعمیری آسانسور، به دلیل کاهش اهم مقاومت ترمز در طول زمان یا نامناسب بودن اهم اولیه دچار مشکل میشوند. این موضوع باعث میشود مقاومت نتواند انرژی اضافی را به درستی دفع کند و به درایو آسیب میزند.
- اتصال کوتاه یا اتصال بدنه: یکی از دلایل غیرمنتظره و رایج، ورود موجودات موذی مانند مارمولک یا حشرات به داخل مقاومت و ایجاد اتصال بدنه است. این اتفاق میتواند منجر به انفجار درایو و خسارات جدی شود.
- تأثیر رطوبت محیط: مقاومتهای ترمز سرامیکی به دلیل ساختار خود، رطوبت محیط را جذب میکنند. این رطوبت میتواند به مرور زمان باعث ایجاد اتصال کوتاه و آسیب به سیستم شود.
- انتخاب متریال نامناسب: با توجه به اینکه اختلاف قیمت مقاومتهای آلومینیومی و سرامیکی ناچیز است، برای اطمینان بیشتر و جلوگیری از خطرات احتمالی ناشی از رطوبت، همواره توصیه میشود از مقاومتهای ترمز آلومینیومی با کیفیت بالا استفاده شود.

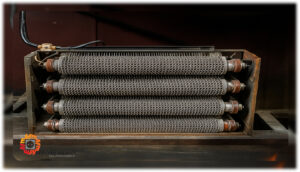

مقاومت ترمز سرامیکی که در صورت عدم رعایت نکات ایمنی میتواند خطرناک باشد
انتخاب و نصب صحیح مقاومت ترمز آسانسور
انتخاب و نصب صحیح مقاومت ترمز آسانسور به اندازه کیفیت خود قطعه اهمیت دارد. این فرآیند نیازمند درک دقیق پارامترهای فنی و رعایت اصول مهندسی است تا حداکثر کارایی و ایمنی تضمین شود.
پارامترهای کلیدی در انتخاب
برای انتخاب مقاومت ترمز مناسب، باید به سه پارامتر اصلی توجه کرد:
- مقاومت اهمی (Resistance – Ω): این پارامتر تعیینکننده سرعت دفع انرژی است. مقاومت اهمی باید در محدوده حداقل و حداکثر مجاز توسط سازنده VFD باشد. مقدار حداقل برای جلوگیری از آسیب به ترانزیستور ترمز (که جریان را محدود میکند) و مقدار حداکثر برای اطمینان از جذب توان پیک کافی در شرایط ترمز ضروری است. انتخاب مقدار بسیار بالا منجر به دفع ناکافی انرژی و انتخاب مقدار بسیار پایین خطر اضافه جریان و گرمای بیش از حد را به دنبال دارد.
- توان نامی (Power Rating – Watt/kW): این پارامتر حداکثر توان پیوسته یا پیک را که مقاومت میتواند تحمل کند، مشخص میکند. انتخاب مقاومتی با توان نامی کافی برای جذب حداکثر انرژی ممکن، به ویژه در توقفهای اضطراری، حیاتی است.
- چرخه کاری (Duty Cycle – %): این پارامتر نشان میدهد که مقاومت در یک بازه زمانی مشخص، چند درصد از زمان را در حال کار است. انتخاب مقاومت باید با فرکانس کاهش سرعت سیستم (مثلاً ۱۰ ثانیه کار در هر ۱۰۰ ثانیه برای چرخه کاری ۱۰%) مطابقت داشته باشد.
اهمیت تطابق با مشخصات درایو (VFD)
انتخاب مقاومت ترمز یک فرآیند مستقل نیست، بلکه باید با دقت با مشخصات VFD و موتور آسانسور مطابقت داشته باشد. عدم تطابق میتواند منجر به اضافه جریان، اضافه ولتاژ و عملکرد نامناسب ترمز شود. VFD شامل یک الگوریتم کنترل است که ولتاژ باس DC را نظارت میکند و در صورت افزایش بیش از حد، مدار ترمز دینامیکی را فعال میکند. این وابستگی متقابل نشان میدهد که مقاومت ترمز یک جزء مستقل نیست، بلکه بخشی جداییناپذیر از یک سیستم پیچیده و به هم پیوسته است. نقص در آن، یا انتخاب/نصب نادرست، میتواند به خرابی VFD، آسیب موتور و در نهایت، نقص عملکرد آسانسور منجر شود.
نمونههای کاربردی مقاومت ترمز آسانسور در بازار
در بازار تجهیزات آسانسور، مقاومت ترمز آسانسورهای متنوعی وجود دارد که هر کدام برای نوع خاصی از موتور و اینورتر طراحی شدهاند. به عنوان نمونه، مقاومت ترمز آسانسور مناسب برای اینورترهای LS و Delta در توانهای مختلف 3.7 کیلو وات تا 22 کیلو وات، با مقادیر اهم متنوع از 20 تا 120 اهم، در دسترس هستند. این مقاومتها معمولاً در توانهای 600 وات تا 3600 وات ارائه میشوند تا نیازهای مختلف سیستمهای آسانسوری را پوشش دهند.
فروشگاه «الکترومارکت» یکی از توزیعکنندگان معتبر مقاومت ترمز آسانسور است که محصولات باکیفیت و متنوعی را ارائه میدهد. این فروشگاه با ارائه مشاوره تخصصی و تضمین کیفیت، به خریداران کمک میکند تا بهترین گزینه مقاومت ترمز آسانسور را با توجه به مشخصات فنی و نیازهای پروژه خود انتخاب کنند.
نکات مهم در نصب برای حداکثر کارایی و ایمنی
نصب صحیح مقاومت ترمز برای اطمینان از عملکرد بهینه و ایمنی طولانیمدت ضروری است:
- تهویه مناسب: مقاومتها باید در مکانهای دارای تهویه مناسب یا محفظههایی نصب شوند که امکان دفع مؤثر حرارت را فراهم کنند.
- فضای کافی: اطمینان از وجود فضای کافی در اطراف مقاومت برای گردش هوا حیاتی است.
- نظارت حرارتی: بازرسیهای دورهای برای بررسی سایش، گرمای بیش از حد یا علائم خستگی توصیه میشود.
- رعایت دستورالعمل سازنده: پیروی از دستورالعملهای سازنده برای نصب ایمن و پارامترهای عملیاتی بسیار مهم است.
با رعایت دقیق این نکات در انتخاب و نصب، میتوان از بروز حوادث، آسیب به تجهیزات و در نتیجه، هزینههای سنگین جانی و مالی جلوگیری کرد. این یک اقدام پیشگیرانه است که پایداری و ایمنی آسانسور را برای سالیان متمادی تضمین میکند.
الکترومارکت: همراه شما در تامین مقاومت ترمز آسانسور
در دنیای پیچیده اتوماسیون صنعتی و سیستمهای بالابر، انتخاب تامینکننده مناسب برای قطعات حیاتی مانند مقاومت ترمز آسانسور از اهمیت بالایی برخوردار است. الکترومارکت به عنوان یک مرجع تخصصی در زمینه درایوهای فرکانس متغیر (VFD) و اتوماسیون صنعتی، نقش کلیدی در تامین نیازهای شما ایفا میکند.
الکترومارکت طیف وسیعی از مقاومتهای ترمز آلومینیومی با کیفیت بالا را ارائه میدهد. این محصولات با ویژگیهایی نظیر تبادل حرارتی فوقالعاده بالا، بدنه مستحکم در برابر تنشهای مکانیکی، تحمل نوسانات الکتریکی بالا و ظاهری زیبا، بهترین انتخاب برای شرایط کاری سخت آسانسورها هستند. به عنوان مثال، مقاومت ترمز ۳۰۰ وات ۲۰ اهم آلومینیومی و مقاومت ترمز ۱۵۰۰ وات ۶۰ اهم آلومینیومی از جمله محصولات موجود در سبد کالایی الکترومارکت هستند که با بالاترین استانداردها تولید شدهاند.
یکی از مزایای برجسته الکترومارکت، ارائه ابزارهای آنلاین کاربردی است که به شما در انتخاب صحیح مقاومت ترمز کمک میکند. ابزارهایی مانند “انتخاب مقاومت ترمز” و “محاسبه اهم و توان مقاومت ترمز” به کاربران این امکان را میدهد تا با اطلاعات کافی و دقیق، بهترین تصمیم را برای سیستم خود بگیرند. این ابزارها به پر کردن شکاف اطلاعاتی کمک میکنند و کاربران را قادر میسازند تا با اطمینان بیشتری قطعه مورد نیاز خود را انتخاب کنند.
پیشنهاد ویژه الکترومارکت: برای تضمین ایمنی و عملکرد بهینه آسانسور خود، همین امروز مقاومت ترمز آلومینیومی با کیفیت بالا را از الکترومارکت خریداری کنید.
تیم متخصصان الکترومارکت آماده ارائه مشاوره تخصصی به شما هستند. با توجه به پیچیدگی سیستمهای آسانسور و اهمیت انتخاب دقیق مقاومت ترمز، بهرهگیری از دانش فنی کارشناسان میتواند تفاوت چشمگیری در عملکرد و ایمنی سیستم شما ایجاد کند. این مشاوره به شما کمک میکند تا مناسبترین مقاومت را برای نیازهای خاص آسانسور خود انتخاب کنید و از آرامش خاطر بهرهمند شوید. این رویکرد، الکترومارکت را به عنوان یک شریک فنی قابل اعتماد برای انتخاب قطعات و حل مشکلات در حوزه آسانسور معرفی میکند.
