راهنمای جامع فارسی درایو 2000CP دلتا | مشخصات، کی‌پد، پارامترها و نصب

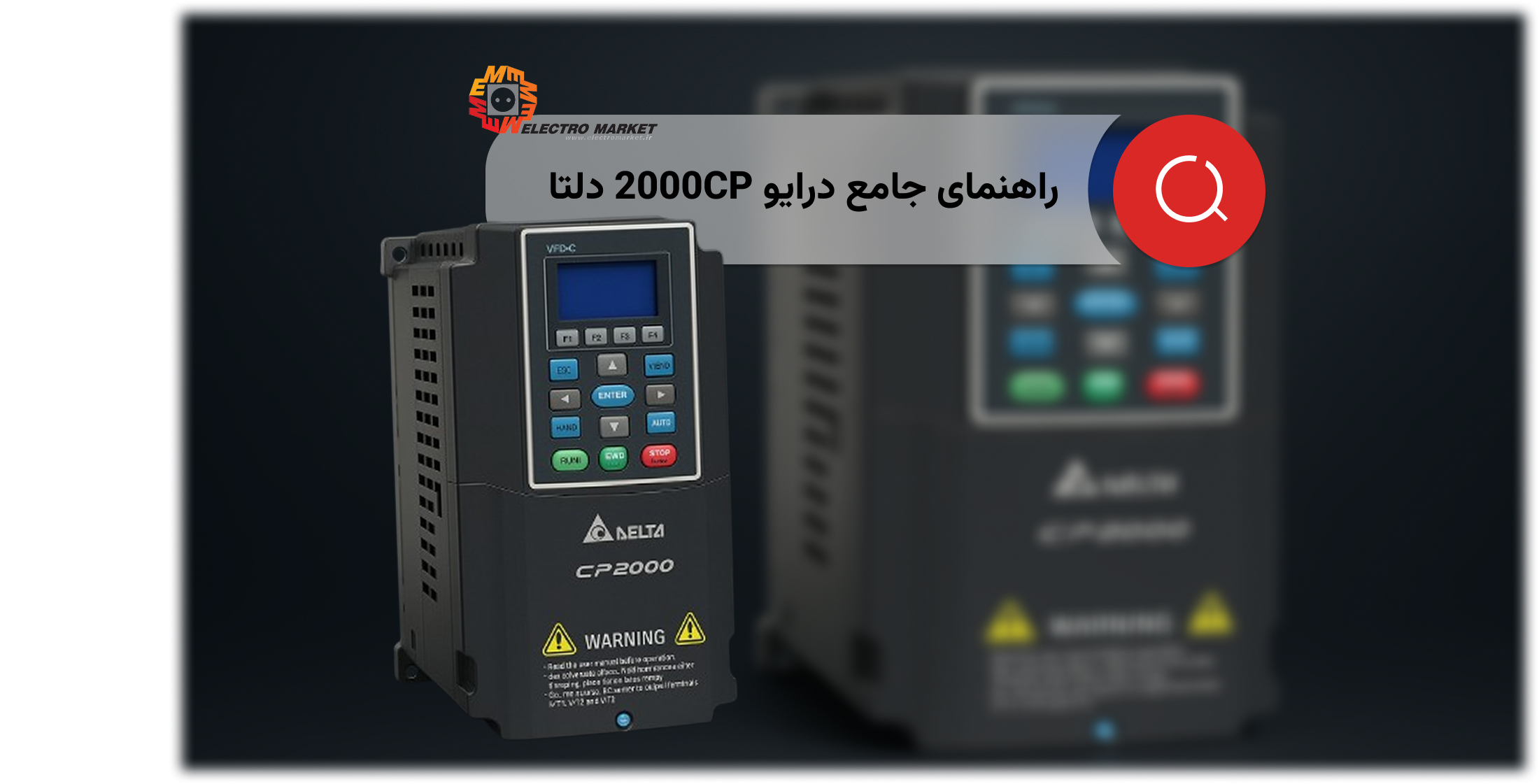

درایو 2000CP دلتا چیست؟

درایو 2000CP دلتا یکی از پیشرفته‌ترین محصولات شرکت تایوانی Delta Electronics است که در محدوده توان 0.7 کیلووات تا 400 کیلووات طراحی و تولید می‌شود. این سری از درایوها با هدف افزایش بهره‌وری، کنترل دقیق موتورهای AC، کاهش مصرف انرژی و ارتقاء سطح ایمنی سیستم‌های صنعتی طراحی شده‌اند.

اگر به دنبال خرید یا نصب تخصصی درایوهای دلتا هستید، فروشگاه الکترومارکت علاوه‌بر فروش انواع اینورتر، پشتیبانی کامل، راهنمای نصب و مشاوره فنی رایگان را ارائه می‌دهد.

ویژگی‌های فنی درایو 2000CP دلتا

درایو 2000CP دلتا دارای مجموعه‌ای از امکانات پیشرفته است که آن را برای کاربردهای سنگین صنعتی مناسب می‌سازد:

• 10 ورودی دیجیتال شامل MI1 تا MI8 و دو ورودی FWD و REV

• 3 ورودی آنالوگ AVI، ACI و AUI

• 3 خروجی رله‌ای، 2 خروجی آنالوگ

• 2 پورت ارتباطی RS-485

• 3 اسلات توسعه برای نصب کارت‌های ورودی/خروجی یا کارت‌های ارتباطی

• ورودی‌های ایمنی مانند 1STo، 2STo، 1SCM و 2SCM

پیشنهاد ویژه: اگر به دنبال آشنایی اصول نگهداری و رفع خطاهای اینورتر زیمنس G120 هستید، مقاله اینورتر زیمنس G120 و مدل‌های زیر مجموعه آن را از دست ندهید.

مقاومت ترمز در مدل‌های مختلف درایو CP2000 دلتا

درایوهای کوچکتر سری 2000CP (فریم A تا C) از مقاومت ترمز بین ترمینال‌های 1B و 2B استفاده می‌کنند. در مدل‌های با توان بالا (فریم D0 و بالاتر)، واحد ترمز بین +DC و -DC متصل می‌شود.

جدول مقاومت ترمز مناسب برای مدل‌های مختلف:

برای انتخاب درست مقاومت ترمز و جلوگیری از آسیب به سیستم، می‌توانید با کارشناسان فنی الکترومارکت تماس بگیرید.

• راهنمای کامل تنظیمات درایو Delta c200

• همه چیز درباره سافت استارتر اشنایدر Altistart 22

کی‌پد درایو 2000CP دلتا

معرفی مدل‌های کی‌پد:

درایو 2000CP دلتا از دو مدل کی‌پد زیر پشتیبانی می‌کند:

• KPC-01CC (مدل LCD چند خطی با امکانات بیشتر)

• KPC-01CE

در صورتی که مرجع فرمان از طریق کی‌پد تنظیم شده باشد، کلیدهای Run، Stop/Reset، REV/FWD، Hand و Auto در کنترل دستی و اتومات کاربرد دارند.

درصورتی‌که به دنبال آشنایی با اینورترهای مشابه هستید، پیشنهاد می‌کنیم مقاله بررسی اینورتر Danfoss VLT 2800 را نیز مطالعه کنید.

نمایش اطلاعات و تنظیمات اولیه در LCD

زمانی که درایو روشن می‌شود، صفحه LCD اطلاعات زیر را نمایش می‌دهد:

• فرکانس مرجع

• سرعت خروجی

• ولتاژ باس DC

با زدن کلید Menu وارد منویی با 13 گزینه می‌شوید. گزینه اول برای ورود به تنظیمات پارامترها استفاده می‌شود. در این منو گروه‌های پارامتری از 00 تا 12 قابل انتخاب هستند.

مثال: تنظیم پارامتر توقف موتور

ورود به گروه 00، انتخاب پارامتر 22 → انتخاب گزینه دلخواه → فشردن Enter → ذخیره مقدار جدید

برای خروج از منو چند بار کلید ESC را فشار دهید.

گروه‌های اصلی پارامترهای درایو 2000CP دلتا

بازگشت به تنظیمات کارخانه در درایو 2000CP دلتا

برای بازگشت تنظیمات درایو به حالت کارخانه، می‌توان از پارامتر 00-02 استفاده کرد. اگر این پارامتر روی مقدار 9 تنظیم شود، کلیه پارامترهای درایو با مقادیر پیش‌فرض کارخانه‌ای و استاندارد فرکانس 50 هرتز بارگذاری خواهد شد. در کشورهایی مانند ایران که فرکانس برق شهر 50 هرتز است، این تنظیم به صورت پیش‌فرض پیشنهاد می‌شود.

نکته مهم این است که اگر مقدار پارامتر 00-02 روی 1 باشد، امکان تغییر سایر پارامترها قفل می‌شود. بنابراین، ابتدا باید این پارامتر را روی صفر قرار داده و سپس مجدداً روی 9 تنظیم کنید تا تنظیمات کارخانه اعمال گردد.

روش‌های کنترلی درایو 2000CP دلتا

این درایو دارای دو روش کنترلی اصلی است:

• روش f/V ساده: این روش مناسب بارهایی است که نیاز به گشتاور راه‌اندازی کم دارند مانند پمپ‌ها و فن‌ها.

• روش کنترل برداری بدون سنسور (SVC): این روش برای بارهایی با گشتاور راه‌اندازی بالا مانند نوار نقاله، بالابر و جرثقیل توصیه می‌شود. برای استفاده از این روش، پارامتر 00-11 باید روی 2 تنظیم شود و نیاز به اتوتیون درایو و موتور دارد.

روش توقف موتور درایو 2000CP دلتا

دو حالت توقف برای موتور وجود دارد که از طریق پارامتر 00-22 انتخاب می‌شود:

• حالت Ramp (شیب رمپ): اگر پارامتر روی صفر باشد، فرکانس به تدریج کاهش یافته و موتور به صورت کنترل شده متوقف می‌شود.

• حالت Stop to Coast: اگر پارامتر روی 1 تنظیم شود، ارتباط درایو با موتور قطع شده و موتور تا توقف کامل به حرکت خود ادامه می‌دهد.

تنظیم مرجع انتخاب سرعت و فرمان درایو

پارامترهای 00-20 و 00-30 مربوط به مرجع انتخاب سرعت در حالت‌های Auto و Hand هستند. در حالت پیش‌فرض، تغییر سرعت از طریق کی‌پد صورت می‌گیرد، اما امکان کنترل از طریق ورودی‌های آنالوگ، دیجیتال و پروتکل‌های شبکه مانند RS485 و CANopen نیز وجود دارد.

برای مرجع فرمان نیز پارامترهای 00-21 و 00-31 تنظیم می‌شوند که می‌توانند فرمان حرکت و توقف را از کی‌پد، ورودی‌های دیجیتال یا شبکه دریافت کنند.

تنظیمات جهت چرخش موتور

پارامتر 00-23 جهت چرخش موتور را محدود می‌کند:

• صفر: حرکت در هر دو جهت (راستگرد و چپگرد) مجاز است.

• یک: فقط حرکت راستگرد مجاز است.

• دو: فقط حرکت چپگرد مجاز است.

منحنی f/V و تنظیمات شتاب

درایو 2000CP دلتا امکان تنظیم منحنی f/V را از طریق پارامترهای گروه 1 فراهم می‌کند. این منحنی‌ها می‌توانند به صورت خطی یا منحنی‌های خاص برای کاربردهای متفاوت مانند پمپ و فن تنظیم شوند.

شیب شتاب و کاهش سرعت نیز در پارامترهای 01-12 تا 01-19 قابل تنظیم است و می‌توان از چند شیب متفاوت با تعریف ورودی‌های دیجیتال استفاده کرد.

مثال تنظیمات پیشنهادی برای درایو 2000CP دلتا

• روش کنترلی: f/V ساده (پارامتر 00-11 = 0)

• مرجع انتخاب سرعت: ورودی آنالوگ AVI (00-20 = 2، 00-30 = 2)

• روش توقف: Ramp (00-22 = 0)

• جهت چرخش: هر دو جهت مجاز (00-23 = 0)

• حداکثر فرکانس خروجی: 50 هرتز (01-00 = 50)

• زمان شتاب: 5 ثانیه برای افزایش سرعت (01-12 = 5)

• زمان کاهش سرعت: 10 ثانیه (01-13 = 10)

• منحنی شتاب: curve-s (01-24 تا 01-27 به صورت پیش‌فرض)

جمع‌بندی

2000CP دلتا یکی از کامل‌ترین و هوشمندترین درایوهای صنعتی حال حاضر است. اگر به دنبال نصب، آموزش یا خرید آن هستید، الکترومارکت با ارائه خدماتی نظیر آموزش تخصصی، پشتیبانی مهندسی و فروش مستقیم تجهیزات، همراه مطمئن شماست.
